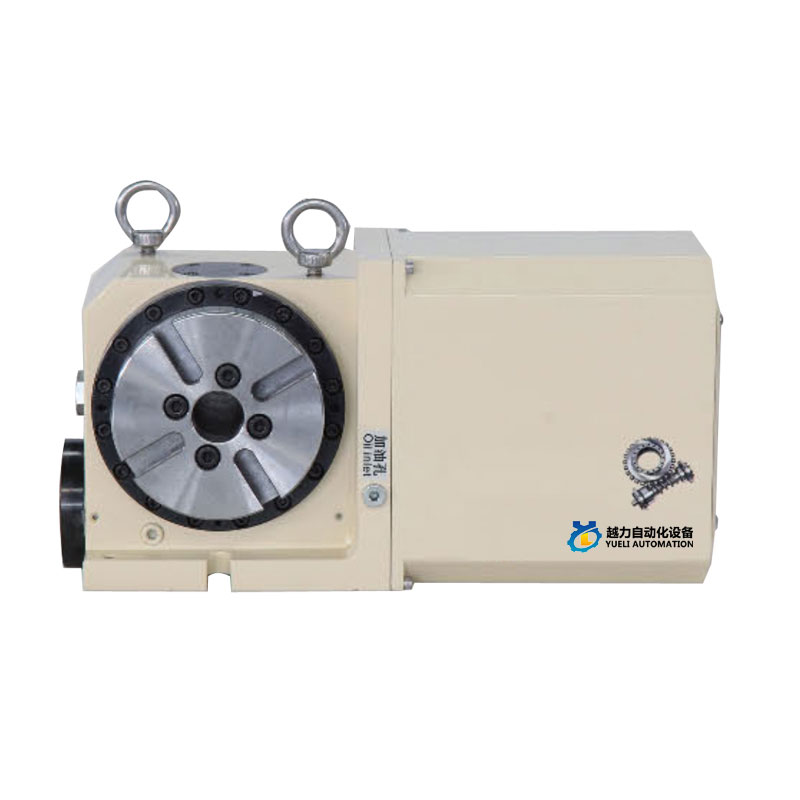

Vítejte na velkoobchodním nebo přizpůsobeném 125 čtyřosém CAM gramofonu z naší továrny kdykoli. Poskytneme vám tovární slevové ceny našich produktů. YueLi je 125 čtyřosých výrobců a dodavatelů gramofonu CAM v Číně.
Vítejte ve velkoobchodě 125 Čtyřosý CAM gramofon od nás, každý požadavek od zákazníků je zodpovězen do 24 hodin. YueLi je profesionální výrobce, rádi bychom vám poskytli 125 čtyřosý CAM gramofon a nabídneme vám nejlepší poprodejní servis a včasné dodání.
Struktura převodu vačkové kladky je přijata uvnitř produktu.
Předlisování jehlových válečkových ložisek CAM hřídele bez mezerového valivého pohonu.
Žádné kluzné tření, trvale udržovat žádné charakteristiky mezery.
Vysoká přesnost opakování pohybu vpřed a vzad.
Vysoká tuhost, vysoká účinnost.
Nezpůsobuje špatnou přesnost kvůli nárůstu teploty.
Není nutná pravidelná kalibrace a seřizování.
Ve srovnání s tradičním NC otočným talířem se šnekovým převodem má NC otočný talíř typu CAM vyšší přesnost
Provozní vlastnosti stupně, vysoká rychlost, nulová vůle vzadu a velké zatížení. Vstupní axiální vačky
Jehlové ložisko na revolverové hlavě výstupního hřídele zakřiveného povrchu poháněného konstantní rychlostí je předstlačený převod s valivým kontaktem,
Pro dosažení nulové zpětné vůle a vyšší rychlosti provozu, díky valivému převodu téměř nulové
Třecí pohyb, takže mechanismus nemůže udržovat žádný přenos zpětného rázu, vysoce přesné polohování a není potřeba
Měly by být prováděny pravidelné kalibrační a seřizovací práce. Příhradový CAM typ CNC točny, Han mimo hřídel použití
Velké ložisko je umístěno na kulaté vnější stěně hřídele a dva konce vstupní hřídele CAM jsou osazeny dvojitými ložisky.
Také zvyšuje stabilitu a nosnost gramofonu a lépe si poradí se zpracováním
Vysoká rychlost a velká řezná síla zlepšují přesnost obrábění, efektivitu a snižují náklady.
Ne. |
Položka |
Váleček CAM Sušička 1M |
Typ šnekového převodu |
1 |
Typ pohonu |
Ccw Výstupní úhel |
- CCWa Outout The 360 |
2 |
Stav pohonu |
Valivý kontakt |
Posuňte kontakt |
3 |
Materiál: Tvrdost contacpa |
Vačkový hřídel:Kalená ocel; 60 HRC |
Šnekový hřídel: Kalená ocel; 60 HRC |
Vačkové kladičky;Ložisková ocel; 60 HRC |
Šnekové soukolí; Fosforově bronzová; HB90 |
||
4 |
Předpětí |
○ANO |
X N0 |
5 |
Účinnost přenosu |
〇Vyšší |
△Nižší |
|
Položka č. |
Konkurent |
|
Uvolněte upnutí vřetena |
|||
Akcelerace |
|||
Lineární rotační pohyb |
Lineární rotační pohyb |
||
Zpomalit |
Zpomalit |
||
Uvolnění obrábění |
Uvolnění obrábění |
||
Upněte vřeteno |
Upněte vřeteno |
||
Doba cyklu |
Doba cyklu |
Rychlostní kapacita |
Tuhost |
|
|
Trvanlivost |
3 válečkové ložisko |
|
|
KÓD č |
JEDNOTKA |
YUELI125 |
|
Průměr stolu |
φmm |
125 |
|
Výška středu |
mm |
110 |
|
Otvor vřetena |
φmm |
30 |
|
Šířka T drážky |
mm |
12 |
|
Šířka vodícího klíče |
mm |
14 |
|
Servomotor |
FANUC |
b4 |
|
MITSUBISH |
HF105 |
||
Minimální přírůstek |
|
0,001° |
|
Převodovka |
|
30 |
|
Maximální rychlost otáčení (3000 ot./min) |
ot./min |
100 |
|
Výstupní točivý moment |
kg/m |
1 |
|
Hydraulický zdroj pneumatický/hydraulický |
kg/m² |
6 |
|
Výstupní moment při brzdě |
kg/m |
7 |
|
Přesnost indexování |
sek |
40 |
|
Opakovatelnost |
sek |
4 |
|
Kvalita produktu |
kg |
27 |
|
Přípustné těžká váha |
vertikální |
kg |
20 |
horizontální |
kg |
40 |
|
vertikální koník |
kg |
40 |
|
Přípustné zatížení |
|
kgf-m |
600 |
|
F*L kgf-m |
6 |
|
F |
F*L kgf-m |
7 |
