Jedním z čínských výrobců stopkové frézy BTER, který nabízí vynikající kvalitu za konkurenceschopnou cenu, je YueLi. Neváhejte se ozvat.
Jako jeden z profesionálních vysoce kvalitních výrobců stopkové frézy BTER si můžete být jisti, že si koupíte stopku stopkové frézy BTER od YueLi a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
BT30/40/50ER
Odolné / vynikající zpracování / efektivní a spolehlivé
Vysokofrekvenční kalení přesnost odolnější specifikace kompletní

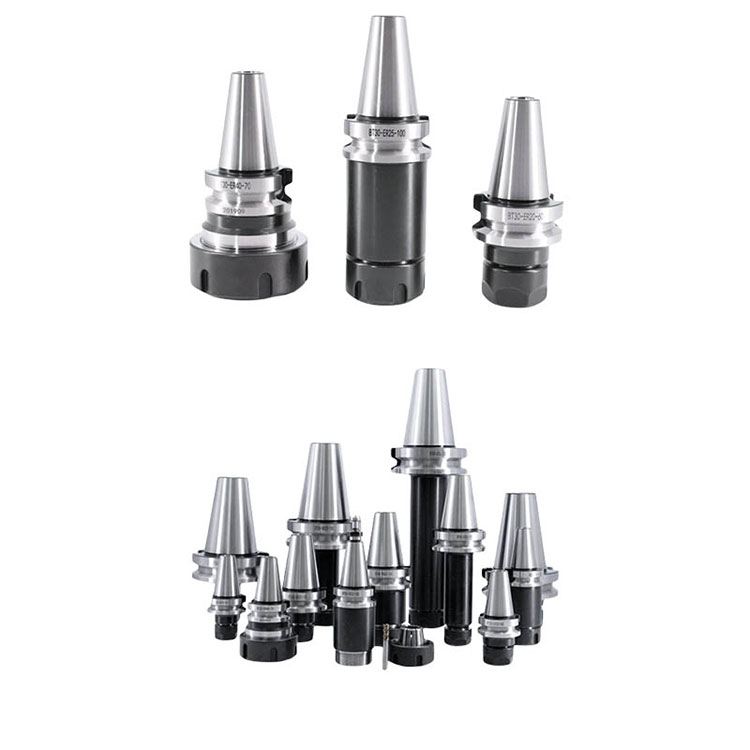

Produkt: Držák kleštiny NT-ER
Specifikace: BT30/40/50
Model: ER11/16/20/25/32/40
Materiál: 40Cr
Rukojeť nástroje po upnutí, vysoká soustřednost, vysoká pevnost po tepelném zpracování a vysokoteplotním zpracování, s určitým stupněm pružnosti a plasticity.
Vysoce přesné broušení vnitřních otvorů, celková úprava je vhodná pro požadavky na zpracování vysoce přesných obráběcích strojů, přesnost bití <0,003
Závity výrobku splňují požadavky národních norem, pravidelná kontrola kvalifikované závity čisté a hladké, žádné zuby bez otřepů, tvoří technologii výroby
01 Seismická odolnost proti ohybu
Použití vysoce kvalitní oceli, která se nedá snadno deformovat, aby byla zajištěna stabilita přesnosti
02 Zvyšte předpokládanou délku života
Pokročilá vakuová kalící pec může realizovat karbonitridaci, zlepšit tvrdost a prodloužit životnost nástrojové lišty
03 Přesná stabilita
Vynikající zpracování vysoká soustřednost, dobrý efekt zpracování, zlepšení účinnosti zpracování
Specifikace |
L |
L1 |
d1 |
d2 |
d3 |
T |
Hmotnost |
BT30XER16-70 |
118.4 |
70 |
28 |
16 |
28 |
M10-1,5P |
0.55 |
BT30XER16-100 |
148.4 |
100 |
28 |
16 |
28 |
M10-1,5P |
0.80 |
BT30XER16-120 |
168.4 |
120 |
28 |
16 |
28 |
M10-1,5P |
0.95 |
BT30XER20-70 |
118.4 |
70 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-100 |
148.4 |
100 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-135 |
183.4 |
135 |
34 |
20 |
34 |
M12x1,75P |
1.15 |
BT30XER25-70 |
118.4 |
70 |
42 |
25 |
42 |
M16x2,0P |
0.70 |
BT30XER25-135 |
183,4 |
135 |
42 |
25 |
42 |
M16x2,0P |
1.45 |
BT30XER32-70 |
118.4 |
70 |
50 |
32 |
45 |
M16x2. NA |
0.85 |
BT30XER32-100 |
148.4 |
100 |
50 |
32 |
45 |
M16x2,0P |
1.00 |
BT30XER40-80 |
128.4 |
80 |
63 |
40 |
53 |
M16x2.OP |
1.10 |
BT40XER16-70 |
135.4 |
70 |
28 |
16 |
28 |
M10x1,5P |
1.20 |
BT40XER16-100 |
165.4 |
100 |
28 |
16 |
28 |
M10x1,5P |
1.30 |
BT40XER16-125 |
190.4 |
125 |
28 |
16 |
28 |
M10x1,5P |
1.36 |
BT40XER16-150 |
215.4 |
150 |
28 |
16 |
28 |
M10x1,5P |
1.54 |
BT40XER20-70 |
135.4 |
70 |
42 |
20 |
34 |
M12x1,75P |
1.40 |
BT40XER20-100 |
170.4 |
100 |
42 |
20 |
34 |
M12x1,75P |
1.50 |
BT40XER20-135 |
200.4 |
135 |
42 |
20 |
34 |
M12x1,75P |
1.70 |
BT40XER20-150 |
215.4 |
150 |
42 |
20 |
34 |
M12x1,75P |
1.80 |
BT40XER25-70 |
135.4 |
70 |
50 |
25 |
42 |
M16x2.OP |
1.30 |
BT40XER25-90 |
155.4 |
90 |
50 |
25 |
42 |
M16x2.OP |
1.50 |
BT40XER25-125 |
190.4 |
125 |
50 |
25 |
42 |
M16x2.OP |
1.90 |
BT40XER25-150 |
215.4 |
150 |
50 |
25 |
42 |
M16x2.OP |
2.25 |
BT40XER32-70 |
135.4 |
70 |
50 |
32 |
50 |
M16x2.OP |
1.30 |
BT40XER32-100 |
165.4 |
100 |
50 |
32 |
50 |
M16x2.OP |
1.70 |
BT40XER32-150 |
215.4 |
150 |
50 |
32 |
50 |
M16x2.OP |
2.5 |
BT40XER40-80 |
145.4 |
80 |
63 |
40 |
63 |
M16x2.OP |
1.50 |
BT40XER40-100 |
165.4 |
100 |
63 |
40 |
63 |
M16x2.OP |
2.05 |
BT40XER40-120 |
185.4 |
120 |
63 |
40 |
63 |
M16x2.OP |
2.50 |
BT40XER40-150 |
215.4 |
150 |
63 |
40 |
63 |
M16x2.OP |
3.10 |
BT40XER50-85 |
145.4 |
85 |
78 |
50 |
59 |
M24x2,0P |
1.70 |
BT40XER50-100 |
165.4 |
100 |
78 |
50 |
59 |
M24x2,0P |
2.10 |
Poznámka (L: celková délka L1: délka předního konce d1: rozměr vnějšího kruhu předního konce d2: přední konec ER)
