Najděte obrovský výběr CNC vrtacích a závitořezných obráběcích strojů z Číny na YueLi. Poskytujte profesionální poprodejní servis a správnou cenu, těšíme se na spolupráci.
YueLi je výrobce a dodavatel obráběcích strojů pro CNC vrtací a závitovací centrum v Číně, kteří mohou velkoobchodně obráběcí stroje pro CNC vrtací a závitovací centrum. Můžeme vám poskytnout profesionální služby a lepší cenu. Máte-li zájem o produkty CNC vrtací a závitořezné obráběcí stroje, kontaktujte nás. Sledujeme kvalitu, ujišťujeme se, že cena svědomí, specializované služby.

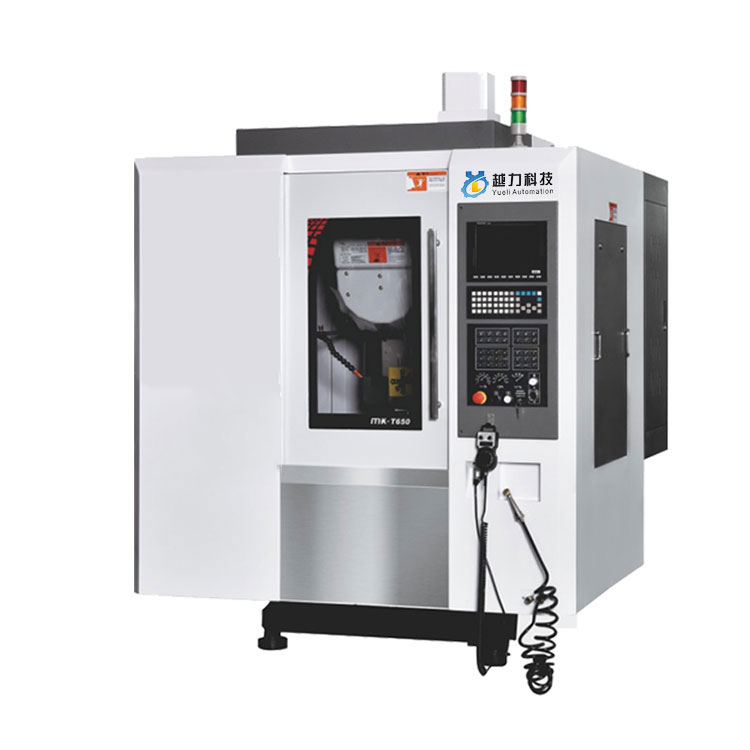

1. Specializuje se na zpracování malých porézních dílů a výrobků. Je vhodný pro zpracování dílů mobilních telefonů, komunikačních zařízení, letectví, automobilových lokomotiv, přístrojů a měřidel, lehkého průmyslu a textilu, výroby elektronických zařízení a strojů, jakož i měděných, hliníkových elektrod a dalších zpracovatelských odvětví;
2. hlavní konstrukce je vyrobena z vysoce pevné litiny a po žíhání a přirozeném stárnutí je přesnost lůžka odolná a stabilní a po dlouhou dobu nedochází k deformaci;
3. Přijměte vysoce přesné vřeteno s přímým připojením k realizaci vysokorychlostního obrábění obrobku; Použití systému chlazení teploty oleje může snížit nárůst teploty způsobený vysokorychlostním otáčením vřetena, účinně zlepšit tepelné prodloužení vřetena a zlepšit přesnost obrábění;
4. Přijměte knihovnu nástrojů upínacího ramene pro zlepšení rychlosti výměny nástroje a přesnosti obráběcího stroje. Kapacita knihovny nástrojů je 16 nebo 21 sad; Základna trupu využívá konstrukci zadní šikmé konstrukce, která snadno čistí odpad uvnitř obráběcího stroje;
5. Konstrukční řešení vysokého sloupu zvyšuje vzdálenost mezi předním koncem hlavního hřídele a pracovním stolem, což je vhodnější pro instalaci a aplikaci součástí čtvrtého hřídele a rozšiřuje oblast zpracování;
6. Automatická olejnička mazání kolejí, přerušované časování kvantitativní řízení vstřikování oleje, trvalé mazání pohyblivých částí;
Mechanický parametr |
Jednotka |
T650 |
T850 |
T1000 |
T1200 |
Tříosé cestování |
mm |
600x480x360 |
800x500x360 |
1000×500x450 |
1200 x 550 x 500 |
Velikost stolu |
mm |
650×475 |
900x475 |
1100×500 |
1300x550 |
T-drážka |
mm |
4-16x100 |
4-16x100 |
5-18x80 |
5-18x100 |
Maximální nosnost stolu |
KG |
800 |
1000 |
1200 |
1200 |
Vzdálenost od čelní plochy vřetena k pracovní ploše |
mm |
90~640 |
150~510 |
150~600 |
150~650 |
Vzdálenost od středu vřetena k vodicí kolejnici sloupu |
mm |
541 |
541 |
580 |
605 |
Specifikace kolejnice osy X |
mm |
30 |
30 |
35 |
35 |
Specifikace kolejnice osy Y |
mm |
30 |
30 |
35 |
35 |
Specifikace kolejnice osy Z |
mm |
35 |
35 |
35 |
35 |
Specifikace šroubů X/Y/Z |
mm |
32x16 |
32x16 |
32x16 |
32x16 |
Specifikace vřetena |
|
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
BT30/φ100 |
Maximální otáčky vřetena |
ot./min |
20000 |
20000 |
20000 |
20000 |
Výkon vřetena |
kw |
5.7-11 |
5.7-11 |
5.7-11 |
5.7-11 |
Výkon tříosého motoru X/Y/Z |
kw |
2,4/2,4/3,9 |
5,9/5,9/5,9 |
3,9/3,9/3,9 |
3,9/3,9/3,9 |
X/Y/Z Vysoká maximální rychlost |
m/min |
48 |
48 |
48 |
48 |
X/Y/Z Maximální řezná rychlost |
m/min |
10000 |
10000 |
10000 |
10000 |
Tříosá přesnost polohování |
mm |
±0,003/300 |
±0,003/300 |
±0,003/300 |
±0,003/300 |
Přesnost opakovaného polohování ve třech osách |
mm |
±0,002/300 |
±0,002/300 |
±0,002/300 |
±0,002/300 |
Specifikace tlaku vzduchu |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
Velikost stroje |
mm |
1770x2300x2100 |
2350x2300x2100 |
2600x2500x2800 |
3000x2800x3000 |
Hmotnost stroje (cca) |
kg |
3200 |
3600 |
5300 |
6500 |
1. Litina se znovu zahřeje na vysokou teplotu a zraje déle než šest měsíců.
2. Přísný proces montáže (montáž kolejnice, montáž vodícího šroubu, montáž ložiska atd.).
3. Vynikající technologie škrábání (škrabání základny motoru, škrabka na konci vřetena, škrábání povrchu instalace sloupu).
4. Vědecká výroba, sledovatelnost celého procesu kontroly kvality.
1 Při zjištění chyby stoupání lze současně detekovat přímost lineárního vedení ve směrech xx a yy, aby byla zajištěna přesnost obrábění a montáže součástí stroje. Měří se formální přesnost polohování a přesnost opakovaného polohování obráběcího stroje.
2 Stroj detekuje svislost vřetena a přesnost pracovní roviny, která je nutná k tomu, aby byla v rozmezí 0,01 mm.
3 Celý stroj detekuje kolmost mezi vodicí lištou v ose Z a obráběním, což je nutné k zajištění toho, aby byla v rozmezí 0,01 mm.
4 Stroj detekuje svislost vodicí kolejnice osy xy a vyžaduje se, aby přesnost byla v rozmezí 0,005 mm.
Vhodné pro třídu malých a středních krabic, třídu desek, třídu desek, třídu ventilů, třídu skořepin, formy a další složité části různých malých a středně velkých dávkových zpracování, široce používané v přesných dílech, přesných formách, produktech 5G , hardware, autodíly, průmysl lékařského vybavení.
