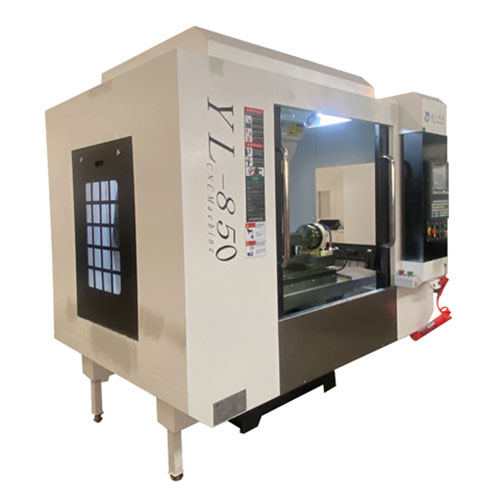

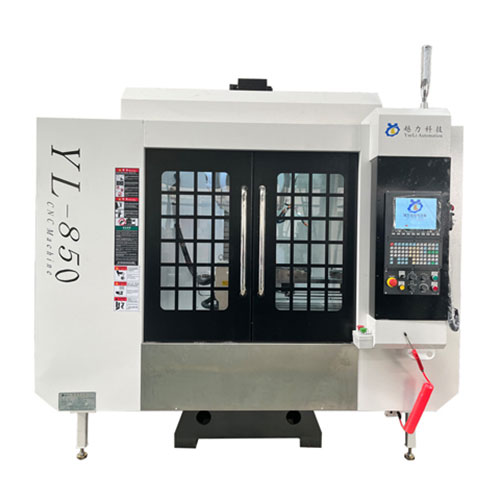

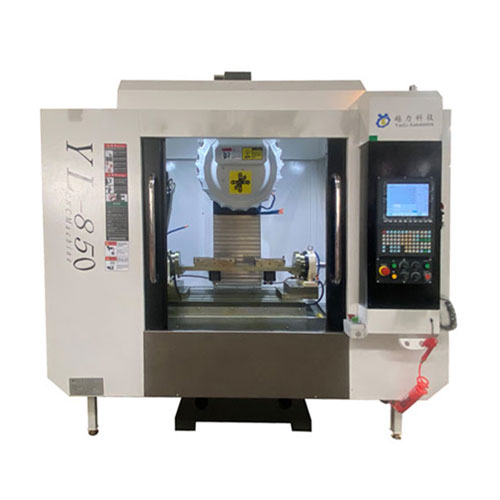

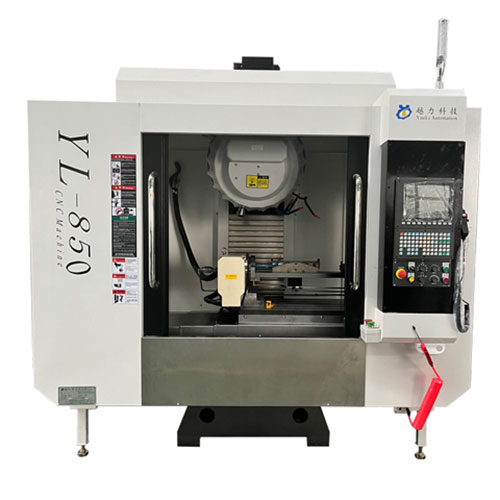

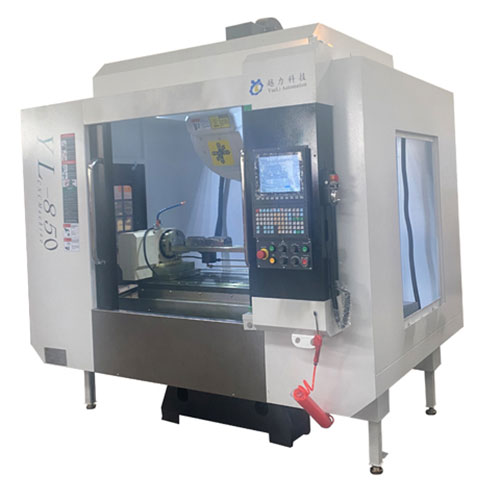

YueLi je profesionální výrobci a dodavatelé obráběcích center CNC vrtání závitování v Číně. Máte-li zájem o produkty, kontaktujte nás. Sledujeme kvalitu, ujišťujeme se, že cena svědomí, specializované služby.
1, s funkcí obráběcího centra, ale také rychleji než účinnost obráběcího centra 21 nástrojového vrtacího a závitovacího centra, programová řídicí část použití tchajwanského Yitu CNC řídicího systému, sekundární vývojový systém, může změnit nástroj a nástroj obrobku synchronně, dialog přátelský člověk-stroj, snadné ovládání.
2, vhodné pro velké a střední dávkové zpracování dílů, jednorázové upínání, vysoká účinnost, dobrá přesnost.
3, 850 struktura obráběcího centra, režim výměny nástrojů s bambusovou hlavou, s pekingským supersynchronním hlavním servomotorem s frekvenční konverzí, servomotorem Delta, zlepšují drsnost povrchu závitu obrobku, aby byla zajištěna přesnost a účinnost zpracování.
4, komponenty výkonové hlavy používající tchajwanskou značku, přesné broušení, dobrá odolnost proti opotřebení, dlouhá životnost.
5, milion číselný řídicí systém, podle potřeby nastavit odpovídající rychlost posuvu, po použití zařízení, opotřebení šroubů, samotný systém s funkcí nástroje.
6, každý mechanický kluzný povrch využívá centralizované automatické mazací zařízení, aby byla zajištěna životnost stroje.
7. Pohyb posuvného stolu je poháněn servomotorem a při digitálním pohybu na místo lze nastavit více souřadnic s vysokou přesností polohování, malými vibracemi a rychlou odezvou.
8, proces zpracování prostřednictvím dotykové obrazovky zpracování obrobku na místě, funkce alarmu selhání.
9, plně uzavřená ochrana, zajistit osobní bezpečnost, zlepšit prostředí zpracování.
položka
|
jednotka
|
Technický parametr |
||
pracovní stůl |
Velikost stolu |
mm |
700*420 |
|
Maximální povolené zatížení |
kg |
300 |
||
Velikost T-drážky |
mm |
3*14*100 |
||
Rozsah zpracování
|
Pojezd: osa X |
mm |
700 |
|
Pojezd: osa Y |
mm |
500 |
||
Pojezd: osa Z |
mm |
420 |
||
Vzdálenost od čelní plochy vřetena k pracovní ploše |
mm |
145-495 |
||
Vzdálenost od středu vřetena ke sloupu |
mm |
420 |
||
Hlavní osa
|
Forma vřetena |
|
Tvar s rovným uzlem |
|
revoluce |
ot./min |
20000 |
||
Krmivo
|
Rozsah řezné rychlosti posuvu |
|
|
|
Rychlý pohyb |
Osa X |
m/min |
48 |
|
Osa Y |
48 |
|||
osa z |
48 |
|||
Knihovna nožů (volitelné) |
Kapacita úložiště nářadí |
|
21H |
|
Maximální průměr nástroje (přilehlý prostor) |
mm |
60 (80) |
||
Maximální délka nástroje |
mm |
250 |
||
Maximální hmotnost nástroje |
kg |
3 |
||
Čas výměny nástroje (v blízkosti nástroje) |
Sek |
1.6 |
||
Režim výměny nástroje |
Mechanický šlehač |
|||
Přesnost polohování XYZ tři osy |
mm |
±0,005/300 |
||
Opakujte přesnost polohování XYZ ve třech osách |
mm |
±0,003/300 |
||
Požadovaný tlak vzduchu |
Kgf/cm² |
6 |
||
Požadovaný průtok plynu |
m3/min |
0.15 |
||
Čistá hmotnost optického stroje |
kg |
250 |
