Jádro vzorkování mimo smyk

Plně automatické automatické střelecké stroj na jádro jádra Cold Core Core. Horizontální rozloučení plísní

◆ Úvod vybavení:

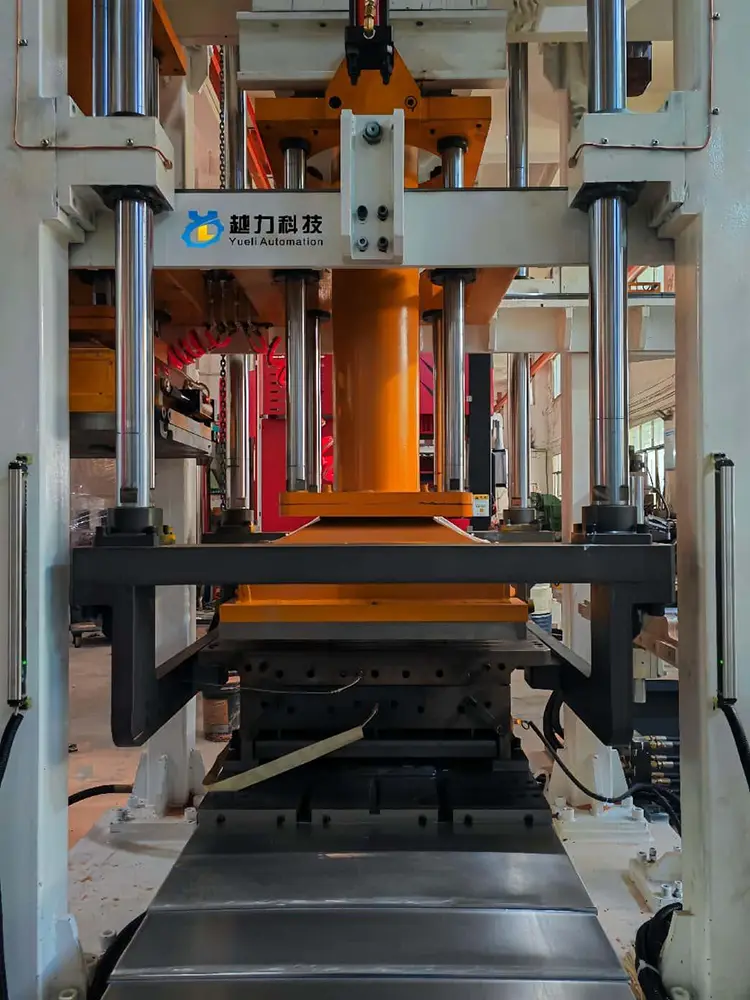

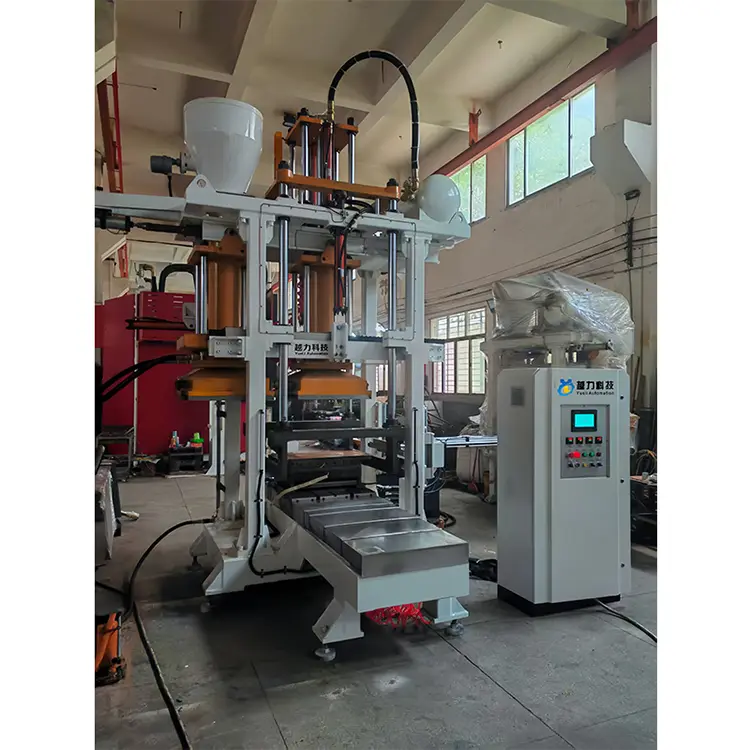

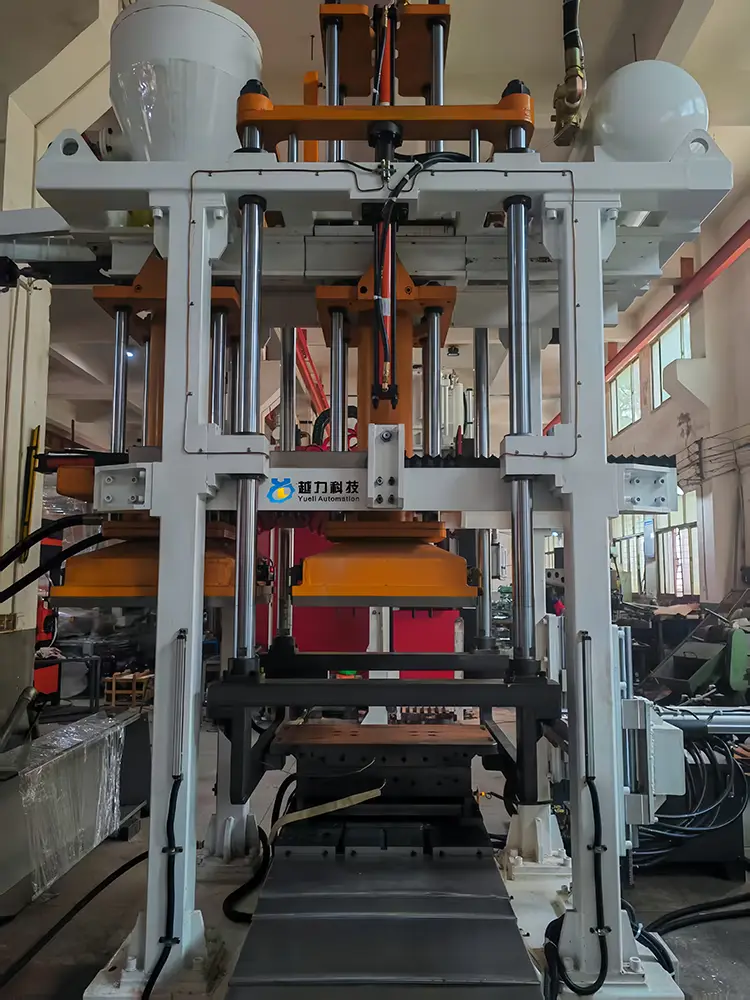

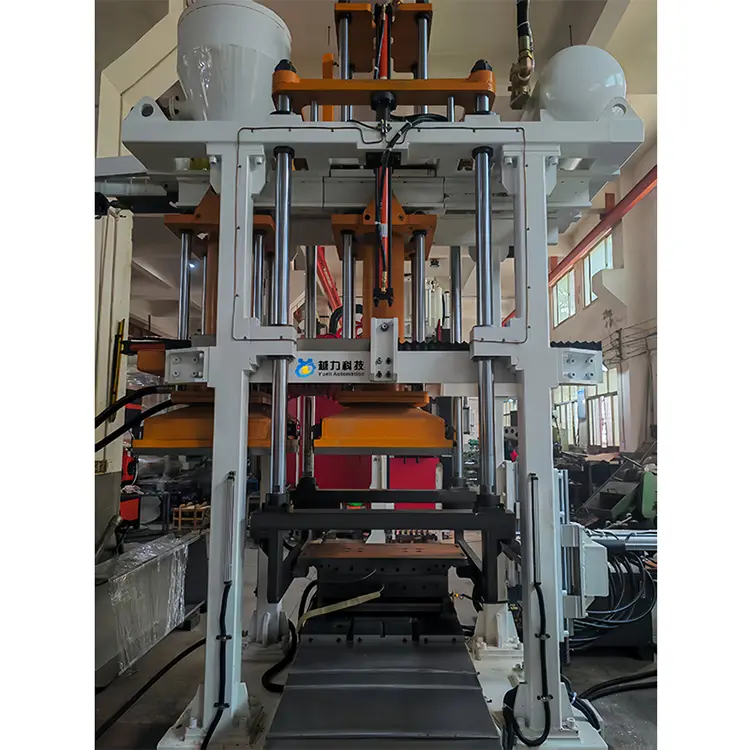

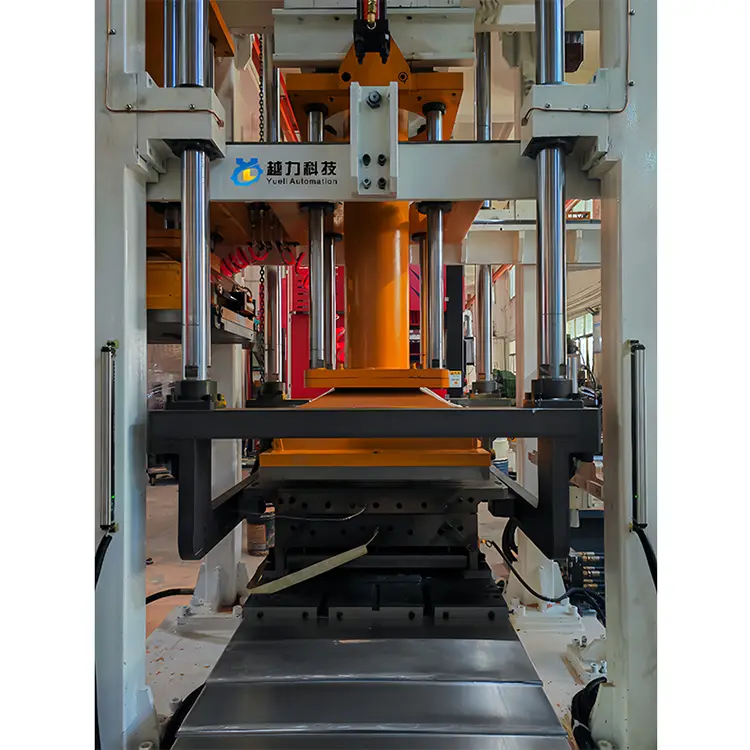

[Plně automatické střelecké stroj na jádro jádra studeného jádra. Horizontální rozloučení plísní]

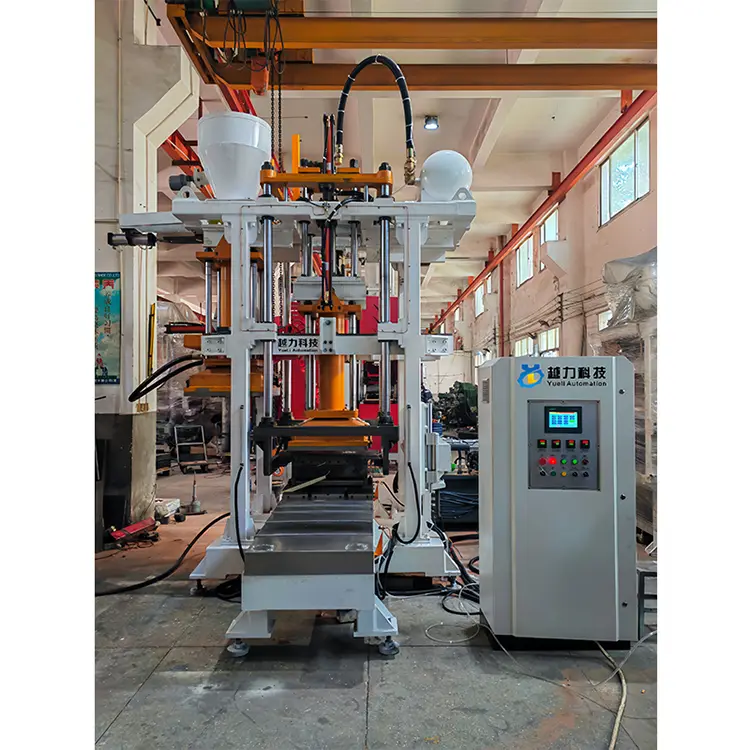

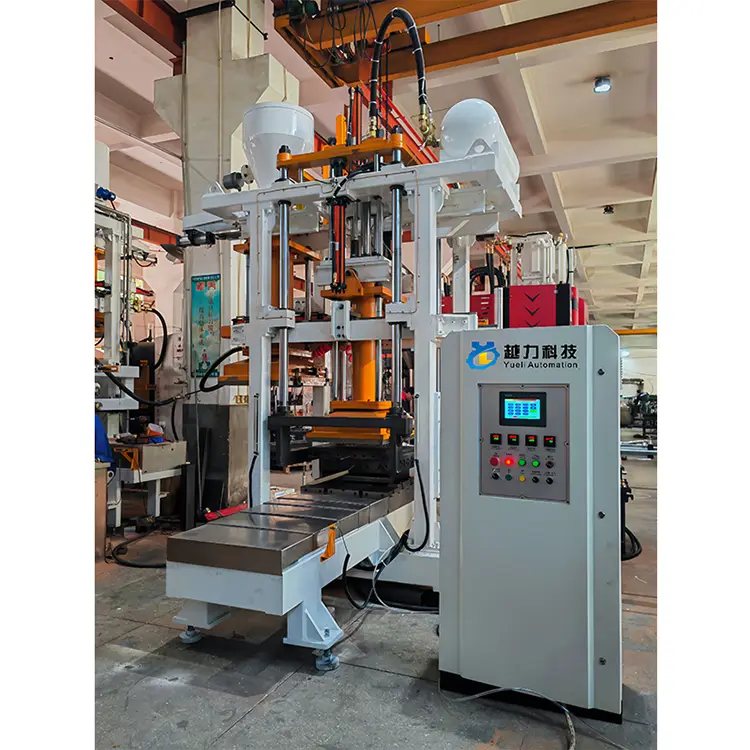

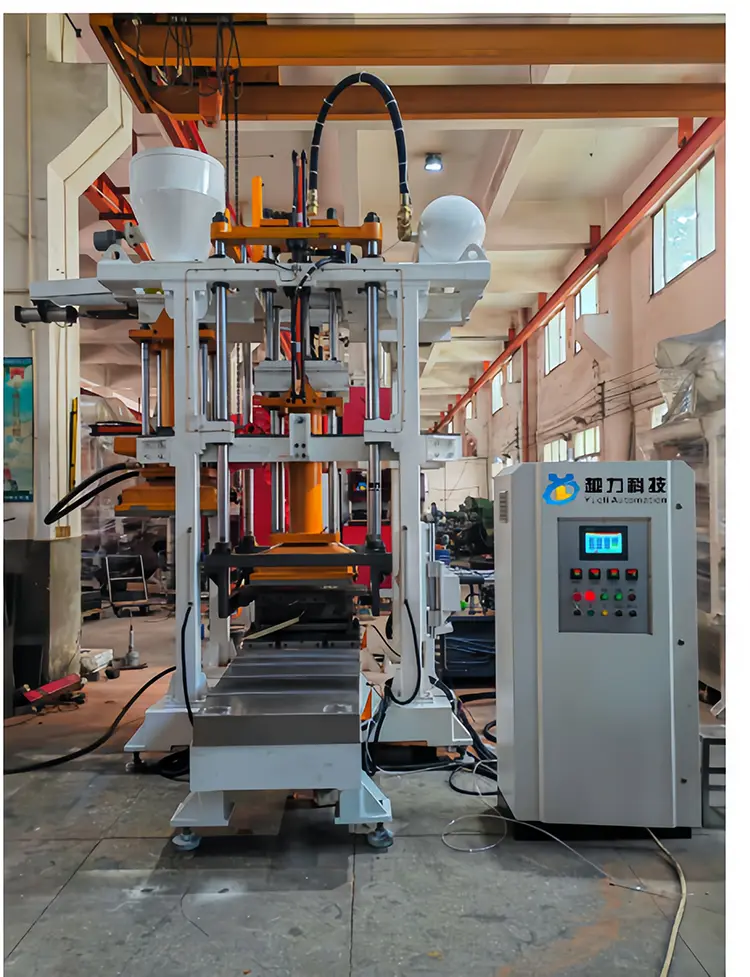

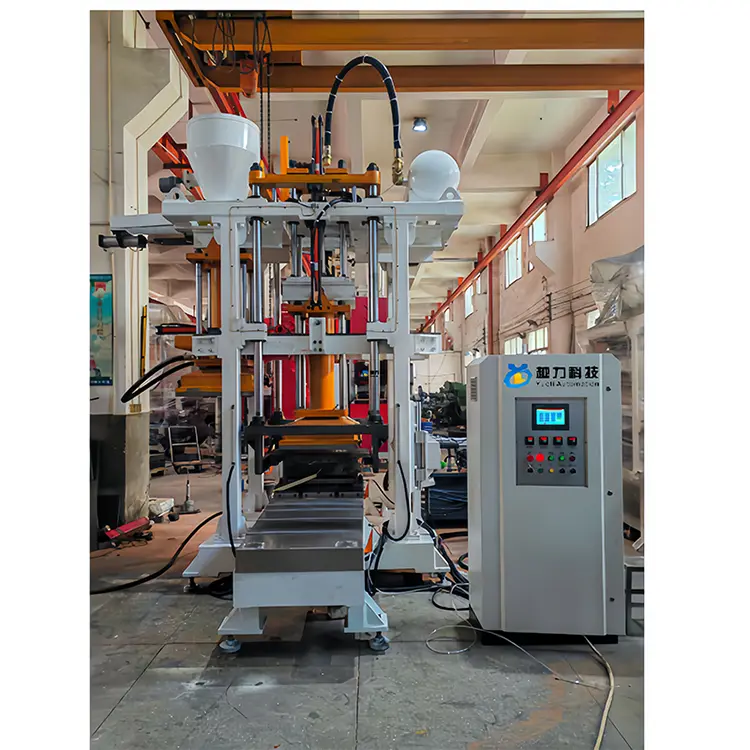

YL1080H-40A plně automatický střelecký stroj na jádro studené jádra [vynikající vertikální střílení písku. „Horizontální rozdělení formy.

Programovatelný systém řízení programu PLC. Hydraulický systém servo Precision. Odstranění jádra z vnější strany lineárního průvodce. Přidání indukčního písku ve výtahu

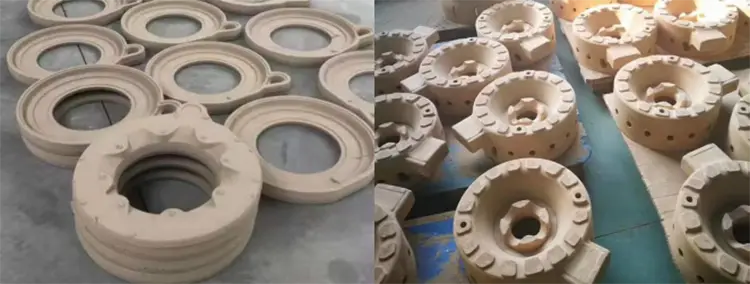

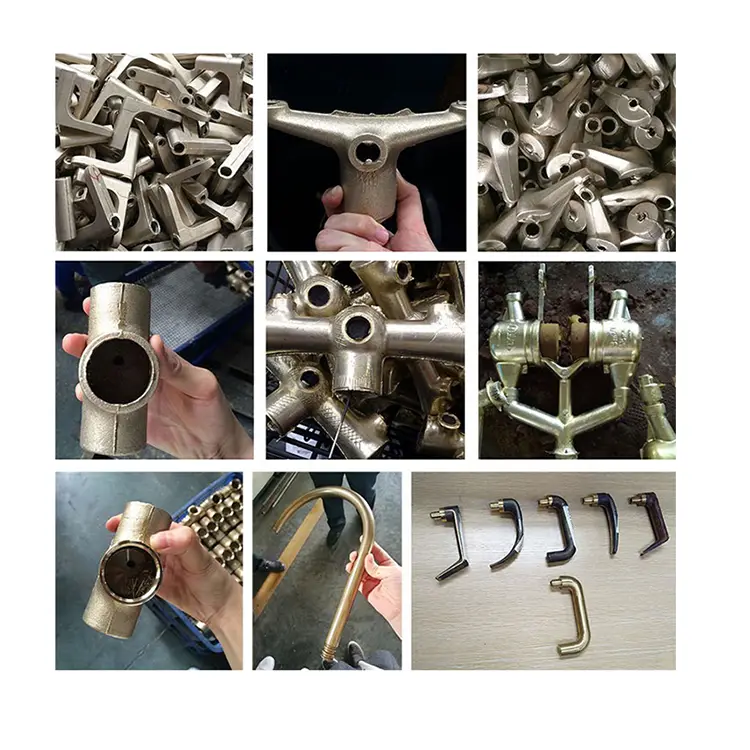

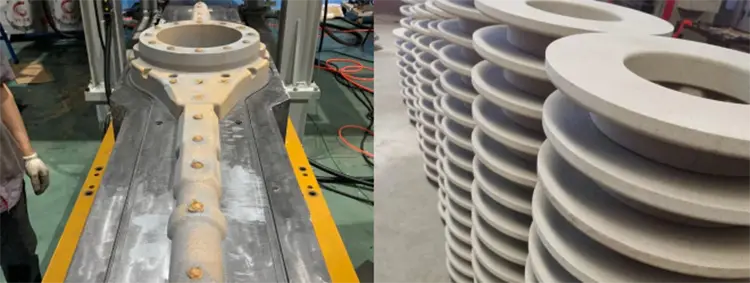

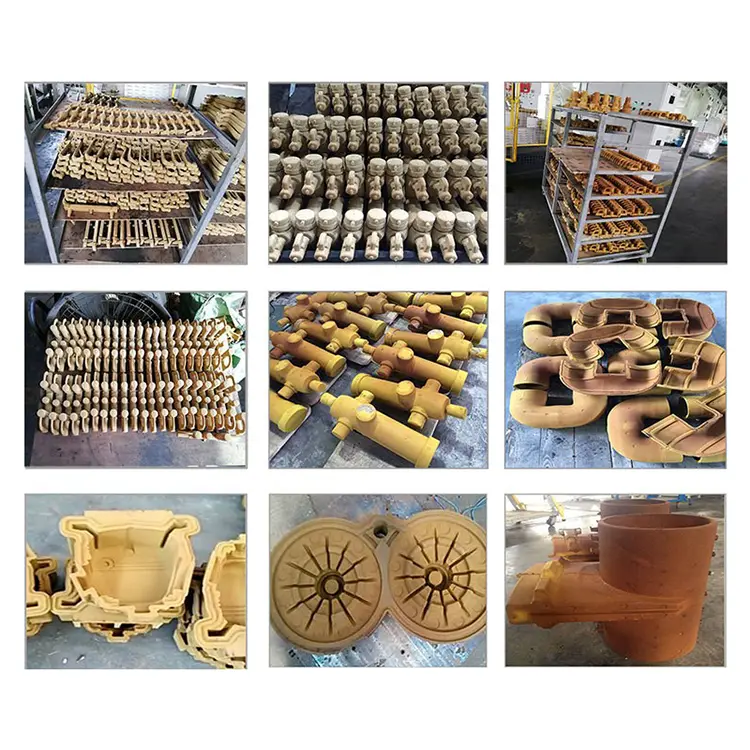

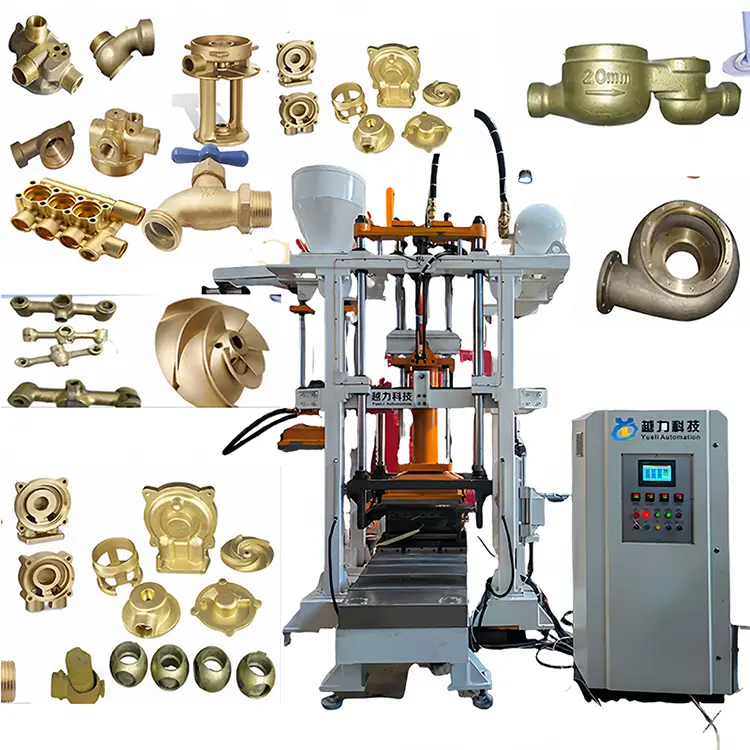

Plně automatický střelecký stroj jádra studeného jádra (horizontální rozloučení) také je vynikajícím svislým střelbou písku. Horizontální rozdělení formy. Precision lineární průvodce spodní formou je odstraněn pro přijímání jádra. Inteligentní přitahovací stroj s inteligentním snímání písku, plně automatické/manuální operace Cold Core Box pro výrobu jádra, pracuje na principu vstřikování smíšeného syrového písku do jádrové krabice, foukání plynu a poté rychle kalení, čímž se dosahuje těsného a hladkého povrchu. Vysoce kvalitní produkty jádra jádra písku s přesnými rozměry se široce používají v průmyslových odvětvích, jako je ochrana proti požáru ventilu, lití litinových skořepin a přesné odlévání nových energetických slitin hliníku.

◆ Specifikace a modely hlavního vybavení

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Funkce hlavního vybavení [YL1080H-40A studené jádro. „Vzorkování jádra mimo smyk.

1. Výborný vertikální pískoviště. Horizontální rozdělení forem. Německý kontrolní systém Siemens

2. hydraulický systém inovance Servo Precision, Tchaj -wan Airtac Precision Pneumatický systém

3. jádro je odebráno z vnějšku přesného lineárního průvodce posuvného stroje dolní matrice a používá se stroj na inteligentní snímání písku

4. stroj na špičkové ekologické šetření, s integrovaným designem odstraňování kouře a prachu pro celkový panel vybavení

◆ Technické parametry hlavního zařízení [YL1080H-40A Cold Core] "Vzorkování jádra mimo smyk.

◆ Pracovní postup zařízení [YL1080H-40A Cold Core. „Vzorkování jádra mimo smyk.

Nižší vstup do formy → Uzavření formy [tlak dolů] → Vstup kombinovaného modulu [modul jádra tahání] → Vstup hlavy vstřikování písku → Vstřikování písku dolů → Vstřikování písku → Vstřikování hlavy písku → Zvýšení hlavy písku → Vstřikování hlavy písku Vstřikování hlavy hlavy hlavy vzduchu → Vstup do hlavy písku → Vstřikování hlavy písku → Vstup do hlavy písku → Vstřikování písku —

Škrábání písku (čisticí písek) → Tlak vstřikování vzduchu dolů směrem dolů → Vstřikování vzduchu → Zlačení jádra písku → Retakce kombinovaného modulu (odstranění a resetování jádra) → horní forma (zbývající plíseň zbývající v plísni) Demoldring) → Odstraňování jádra mimo stroj → ⒆ Doba odstraňování bezpečnosti jádra → ⒇ Dolní resetování plísní Horní jádro

◆ Konfigurace zařízení [YL1080H-40A studené jádro. „Vzorkování jádra mimo smyk.

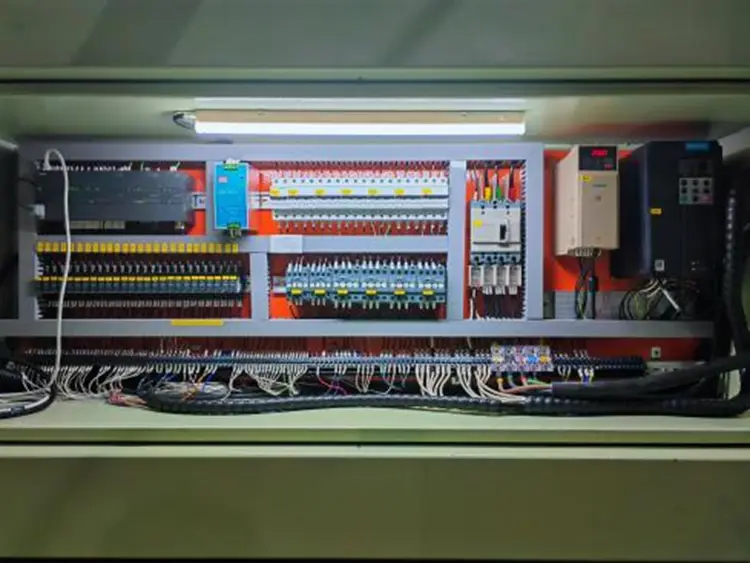

1. Elektrické kontrolní systém: špičkový provozní systém Elektrické kontroly z SIEMENS v Německu (dotyková obrazovka a typ rozdělení programu)

Tlačítka přepínače řady Siemens Series [Tlačítko Start, otočný přepínač]

2. Hydraulický systém: Hydraulický systém přenosné rychlosti v Huichuan Servo Precision, hydraulické komponenty značky

3. Pneumatický systém: Pneumatický systém Tchaj -wanu Airtac [válce. Elektromagnetická chlopně. Procesor zdroje vzduchu

4. Atomizační systém: Čistě importovaný japonský systém léčby atomizací SMC. SMC jádro pneumatické komponenty

5. Nízkonapěťové elektrické zařízení: Snyder s nízkým napětím elektrických zařízení. Přepínač blízkost Omron. Tchaj -wan mingwei přepínač

5. Control Bezpečnostní kontrola: Movingové části otevírací a závěrečné formy jsou vybaveny induktivními bezpečnostními světelnými závěsy

6. Mazací systém: Hlavní pohyblivé části otevírací a závěrečné formy jsou vybaveny automatickým mazacím systémem vstřikování oleje

7. Displej tlaku: Akční tlak zařízení a tlak na střelbu písku se zobrazují samostatně

8. Vzhled zařízení: Potahování prášku a lak na pečení. Špičkové ošetření povrchu barvy

◇ Další podrobné konfigurace:

[1] PLC dotyková obrazovka: Siemens, Německo

[2] Programové procesor: Siemens, Německo

[3] Přepínač tlačítka: Siemens, Německo

[4] AC stykač: Schneider

[5] Relé: Schneider

[6] Přepínač blízkost Omron

[7] Spínací zdroj napájení: Mingwei, Tchaj -wan

◆ Hlavní rysy a výhody zařízení [YL1080H-40A studené jádro. „Vzorkování jádra mimo smyk.

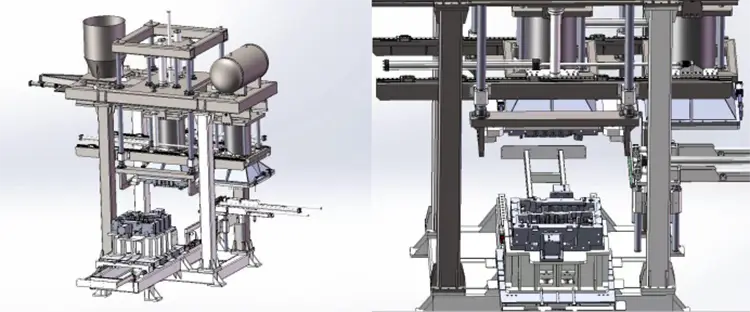

◇ Přesnost a stabilita: Celková struktura stroje jádra jádra YL1080H-40A přijímá vysoce standardní princip návrhu mechanické struktury s přesností a stabilitou s vynikajícími a přísnými výrobními procesy. Používá vysoce přesné zařízení na přesnosti a struktura pohyblivých částí je velmi přesná. Celá struktura stroje je po dlouhou dobu stabilní a odolná.

◇ Vynikající pískovba: stroj na studené jádro YL1080H-40A je vybaven vynikající metodou svislého písku, která se spoléhá na vysílání zařízení pro držení tlaku

Princip písku a přirozený gravitační účinek pryskyřičného písku; Forma je vybavena rychlým a hladkým výfukovým způsobem na třech stranách současně. Proces výroby jádra může vyplnit dutinu formy v nejkratším čase. Pískové jádro je těsné, plné a hladké a výtěžek jádra je vysoký.

◇ Inteligentní a efektivní: Střelec jádra studeného jádra YL1080H-40A má vysoký stupeň automatizace. Je vybaven přesnými lineárními průvodci pro odstranění jádra z dolní formy, což usnadňuje a vysoce automatizované odstranění jádra. Umožňuje jedné osobě provozovat více strojů a zajistit stabilitu, hladkost, účinnost a bezpečnost.

Vysoká rychlost výnosu: Střelec jádra studeného jádra studeného jádra YL1080H-40A má vynikající metodu svislého písku, špičkový přesný mechanickou strukturu, vysoký výkon těsnění, silnou sílu střelby pískem, pevná a hladká písková jádra, přesné rozměry a vysoce kvalitní jaderné pískové jádra. Může účinně ovládat přidavač obrábění odlitků.

◇ Špičková ochrana životního prostředí: YL1080H-40A studené jádro jádra vstřikovacího stroje přijímá vysoké standardy ochrany životního prostředí pro odlévací stroje. Během procesu navrhování zařízení byly komplexně zváženy vysoké požadavky na ochranu životního prostředí pro kouř a prach během výrobního procesu. Kouř a prach byly rovnoměrně integrovány pro léčbu a navržený stroj na ochranu proti životnímu prostředí efektivně zlepšil prostředí lití.

◇ Vynikající a odolný: Proces navrhování stroje jádra YL1080H-40A studeného jádra jádra plně zohlednil životnost zařízení. Různé komponenty se vyrábějí s vysokými standardy a přiměřenými materiály na základě různých požadavků na použití. Požadavky na tepelné zpracování a podrobnosti o vzhledu jsou dobře zpracovány a zajišťují, aby si zařízení mohlo udržovat jeho přesnost po dlouhou dobu, zůstat stabilní a hladké a mít vynikající detaily.

◇ Použitelné materiály: Shot Suchý písek [suchý fenolový pryskyřičný písek]

◆ Provoz a používání vybavení:

(1) Zkontrolujte, zda byly řádně připojeny přívod přívodu a napájení vzduchu a napájení (třífázové 380V, 50 Hz).

(2) Po instalaci odstraňte prach na zařízení. Nástroje a další sundries.

⑶ Ať už je zařízení v počáteční poloze, když je forma otevřena, aby byla zajištěna bezpečnost operátorů.

⑷ Nainstalujte formu (jádro) na stroj; Za jakýchkoli okolností, před otevřením vzduchového ventilu (dodávající vzduch do zařízení), by měla být instalační tyč zatlačena do prostoru mezi pracovním stolním stolem stroje a hlavou vstřikování písku, aby se zabránilo poškození a zajistila bezpečnost personálu.

⑸ Zavřete hlavní spínač napájení a všechny spínače ovládacího obvodu a zkontrolujte světelné světelné světelné světelné světelné světelné světelné. Zkontrolujte, zda je světlo signálu na ovládacím panelu normální.

(6) Otevřete hlavní sací ventil a zkontrolujte, zda tlak vzduchu ve vzduchovém potrubí je v normálním rozmezí 6 až 7 kPa.

Přepněte režim provozu stroje na ruční režim a ručně laďte, zda každá pohyblivá část stroje funguje hladce a normálně.

Zda jsou otevírání a uzavírání plísní hladké nebo ne, nastavte přiměřenou dobu otevírání a uzavření plísní podle vlastností formy

② Zkontrolujte, zda jsou akce zálohy a ústup kombinovaného modulu hladké. Nastavte přiměřené časy zálohy a ústupu na základě cestování modulu

③ Ať už jsou akcí zálohy a ústupné a ústupné akční hlavy písku hladké nebo ne, nastavte přiměřený postup a ústup podle úderu pískové střelecké hlavy

④ Ať už je operace sandbastingu normální nebo ne, nastavte přiměřenou dobu sandbastingu podle vlastností formy pro pískovnou práci

⑤ Zda výfuk vstřikovací hlavy písku správně funguje, je obecně nastaveno na 8 až 10 sekund pro čas výfuku písku

⑥ Ať už jsou zálohové a ústupní akce spodní formy hladké nebo ne, nastavte přiměřený postup a ústup podle tahu spodní formy

⑦ Zkontrolujte, zda je akce vyhazovače normální a jádro funguje správně. Nastavte přiměřený čas vyhazovače podle vlastností formy

⑧ Přepněte režim provozu na jednu operaci a stroj automaticky jezdí a běží několikrát bez zatížení. Zkontrolujte, zda jsou všechny akce stroje koordinované, řádné, stabilní a hladké.

◆ Opatření během provozního procesu:

Před testovacím spuštěním je nutné odstranit prach na stroji a vyčistit všechny nástroje nebo jiné zbytky, které na něm zůstanou, aby se zabránilo poruchám během provozu.

Před zahájením operace je nutné pečlivě zkontrolovat stav šroubů ve všech částech stroje a zajistit, aby byly utaženy.

⑶ Před zahájením provozu zkontrolujte, zda jsou všechny pohyblivé části v počáteční normální poloze.

⑷ V případě selhání stroje by mělo být okamžitě zastaveno, tlačítko STOP stisknuto, odříznutí napájení a plynu a provedení údržby. ⑸ Je nutné často kontrolovat, zda jsou klouby elektrického obvodu volné a zda jsou komponenty stroje poškozeny.

(6) Neprofesionály nesmějí otevřít elektrickou kontrolní skříň podle libosti nebo umístit žádné různé předměty dovnitř.

Člověk musí podstoupit školení a být obeznámen se strukturou stroje, pracovní princip a pravidla provozu, než bude povoleno jej provozovat. Nikdo jiný nesmí stroj ovládat podle libosti.

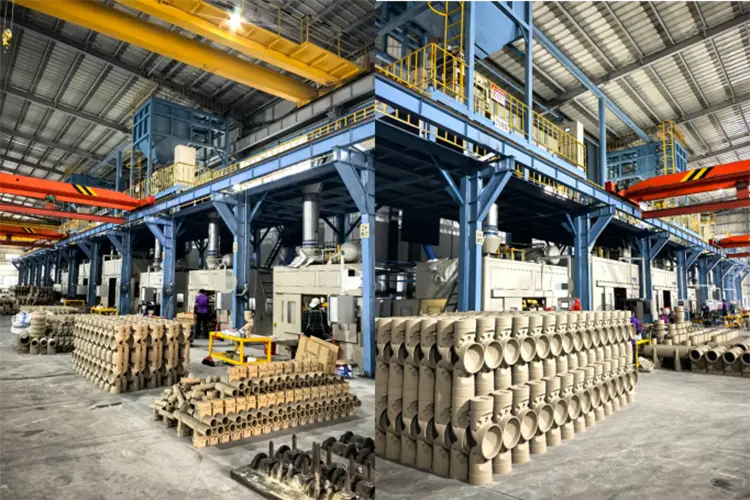

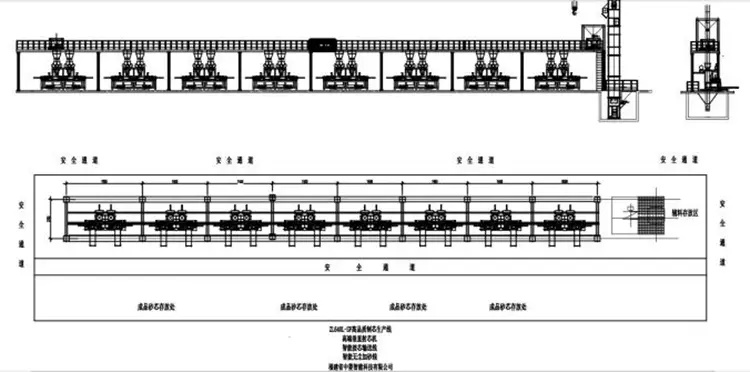

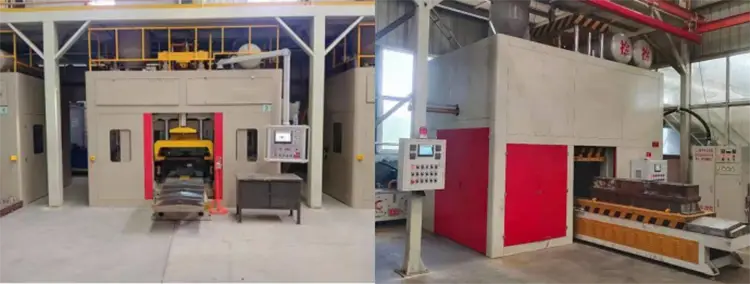

◆ Vysoce kvalitní plně automatická výrobní linka s vertikálním střelbě jádra:

Funkce případu:

① Vysoce kvalitní, vysoce inteligence a vysoce environmentální odlévací stroj. Celý panel integruje funkce odstraňování kouření a prachu.

② Inteligentní kontinuální spojení jádra pro dopravní pásy. Zařízení má vysoký stupeň automatizace. Ušetřete práci

③ Výtah + Precision Track Inteligentní snímání písku. Workshop je efektivní, pohodlný a čistý

④ Celkový systém ochrany životního prostředí základního semináře. Vysoce účinné kouření a odstranění prachu. Standardy ochrany životního prostředí workshopu

⑤ Ukládání dat a výstup dat z oblasti jádra. Realizovat digitalizaci výroby čipů. Řízení založené na informacích.
