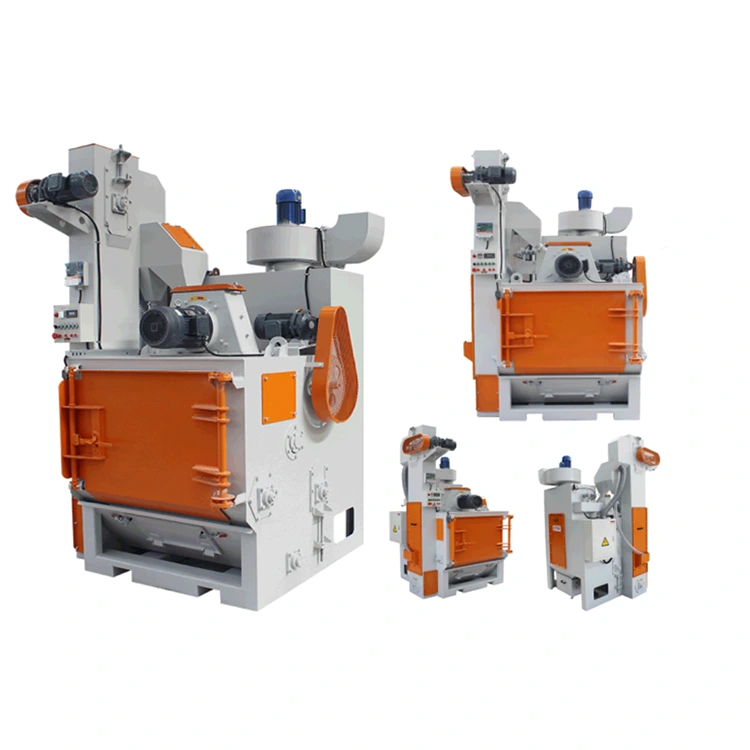

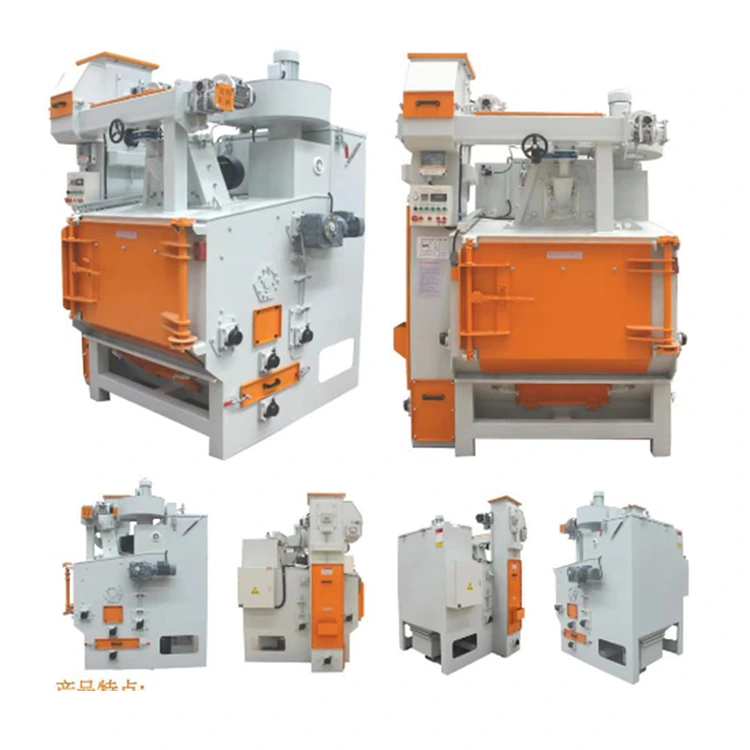

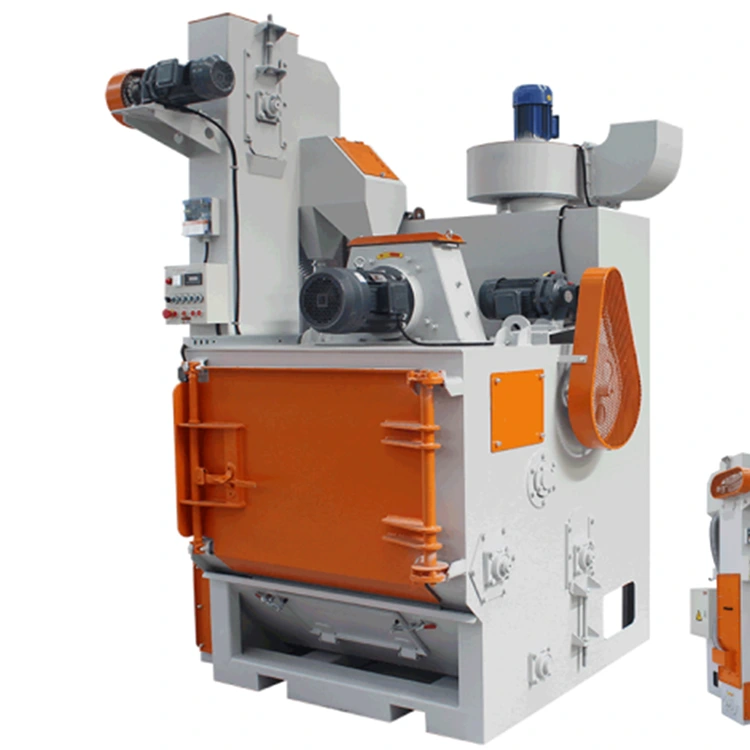

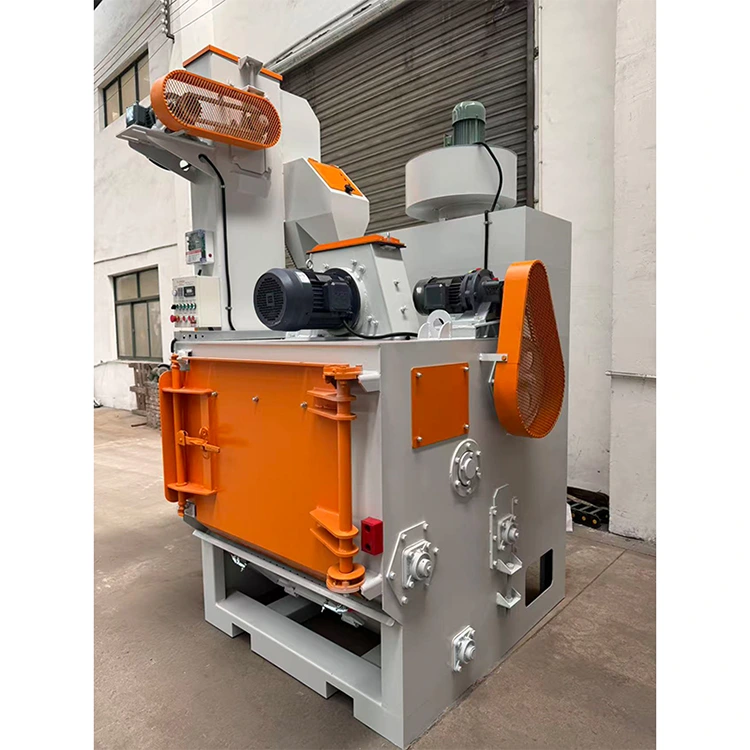

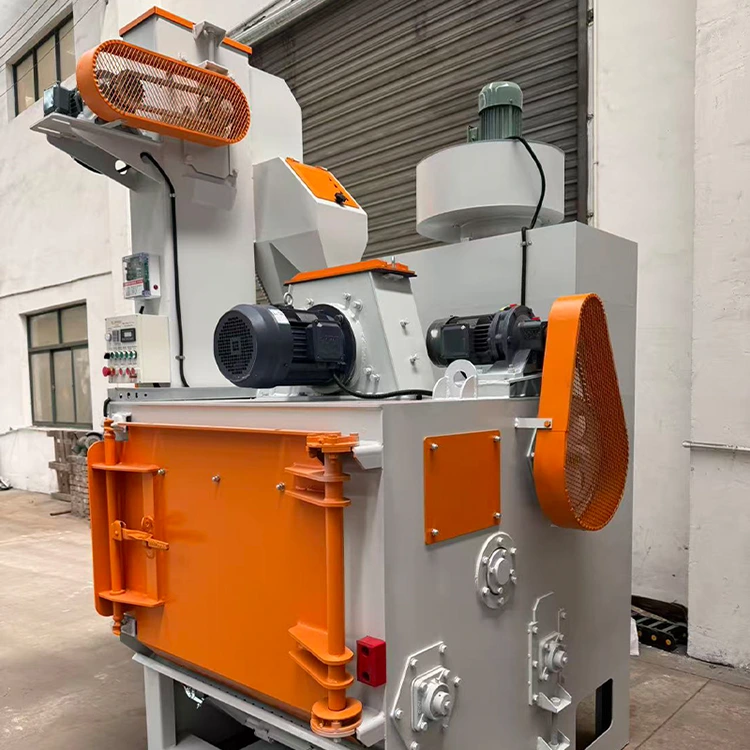

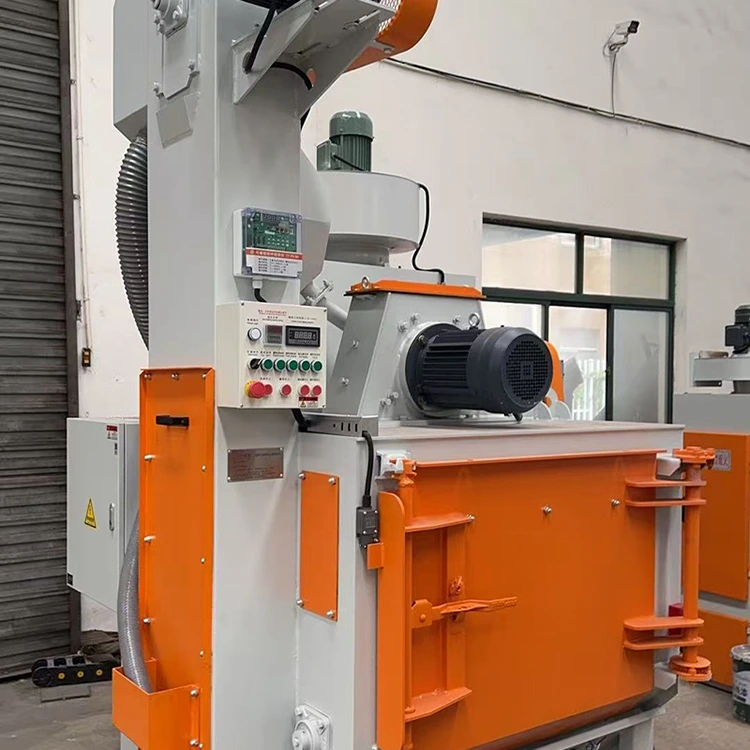

Tryskací stroj pásového typu

Tryskací stroj pásového typu od Quanzhou Yueli je integrovaný pásový tryskací stroj. Vyznačuje se integrovaným designem s třífázovým čtyřvodičovým připojením pro okamžitý provoz. Vybaveno tryskacím motorem o výkonu 7,5 kW, pulsním filtrem pro sběr prachu, manganovou ocelí Mn13 nebo litinovými ochrannými plechy odolnými proti opotřebení. Rozměry stroje：1800×1850×2850 mm. Model: ST650 Pro Max)

Odeslat dotaz

Popis výrobku

Tryskací stroj pásového typu vyrábí společnost Quanzhou Yueli Automation Equipment Co., Ltd. Stroj se vyznačuje integrovaným designem, který může fungovat okamžitě po připojení k třífázovému čtyřvodičovému napájení bez nutnosti sekundární instalace na místě. Nakládací a vykládací výška je nízká (pásový pás 780 mm od země), takže obsluha je pohodlná a snižuje pracnost. Stroj je vybaven pulzním filtračním sběračem prachu pro nízké emise prachu a clonovým separátorem pro účinné odlučování broků a prachu.

Vlastnosti produktu

Tryskací stroj typu Crawler nabízí následující funkce.

· Integrovaný design. Funguje ihned po připojení k třífázovému čtyřvodičovému napájení. Není nutná žádná sekundární instalace na místě.

· Nízká nakládací a vykládací výška (pásový pás 780 mm od země). Pohodlné ovládání. Snižuje intenzitu práce.

· Na ochranné plechy komory lze použít válcované plechy z manganové oceli Mn13 nebo ochranné litinové plechy odolné proti opotřebení. Manganové talíře mají malou mezeru otočného talíře a dlouhou životnost. Desky odolné proti opotřebení nabízejí vysokou hospodárnost. Flexibilní výběr.

· Závěsový oddělovač pro efektivní oddělování broků a prachu.

· Sběrač prachu s pulzním filtrem pro nízké emise prachu.

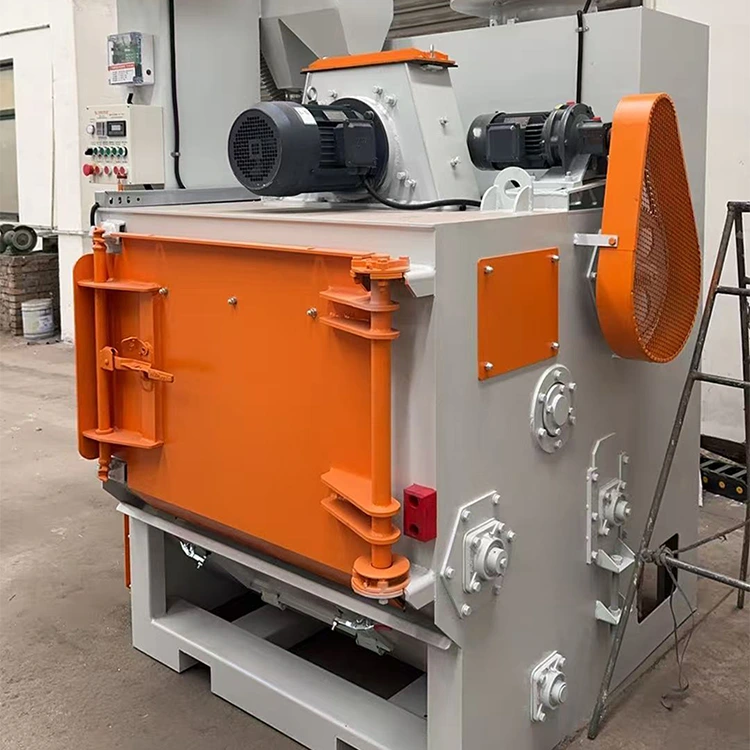

· Tloušťka dveří 7,5 mm s dobrým těsněním, bez úniku výstřelu.

· Otryskávací kotouč používá materiál s vysokým obsahem chrómu (Cr20) s procesem chlazeného lití pro dlouhou životnost.

· Všechny elektrické komponenty od CHINT pro vysokou stabilitu.

· Rozměry stroje: 1850×1800×2850 mm pro pohodlnou přepravu.

Technické specifikace a konfigurace

V následující tabulce je uvedena úplná konfigurace brokového tryskacího zařízení typu Crawler
● = zahrnuto ○ = volitelné / není zahrnuto

Komponent	Funkce / Konfigurace	Specifikace	ST650 Pro	ST650 Max	Poznámky
Tryskací kolo	Výkon tryskacího motoru	7,5 kW	●	●
	Model tryskacího kola	STQ036	●	●	Přímý pohon
	Průtok výstřelu	200 kg/min	●	●
	Regulace rychlosti nezávislé na proměnlivé frekvenci		○	○	Volitelný
	Ochranný plech odolný proti opotřebení	20 Cr	●	●
Výstřelový oběhový systém	Výkon motoru výtahu	1,5 kW	●	●	Přizpůsobitelný dělený design pro snadnou demontáž
	Metoda separace výstřelů	Záclonové oddělení vzduchu	●	●
	Kapacita zdvihu střely	30 t/h	●	●
	Fotoelektrický detekční systém výtahu		○	○	Volitelný
Komora	Šířka gumového pásového podvozku	1130 mm	●	●	Volitelné otvory 3-8mm
	Průměr koncového kotouče	600 mm	●	●

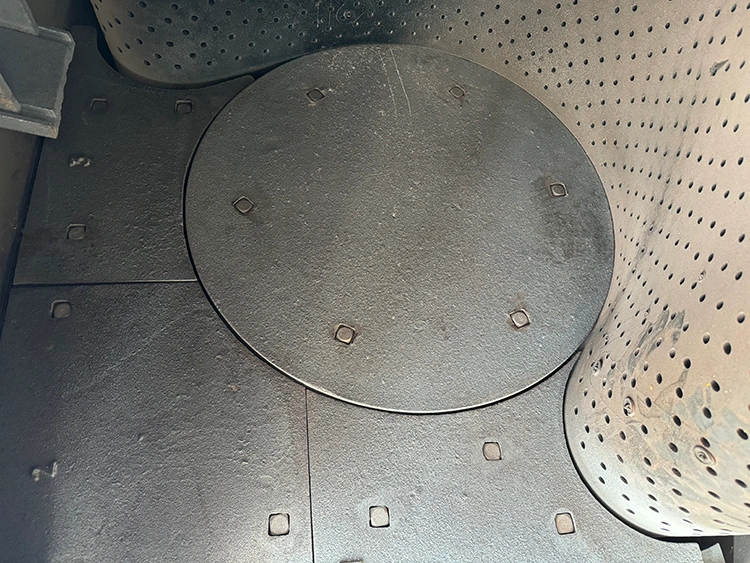

	Litinový ochranný plech	Obsazení	●	○	Litina odolná proti opotřebení

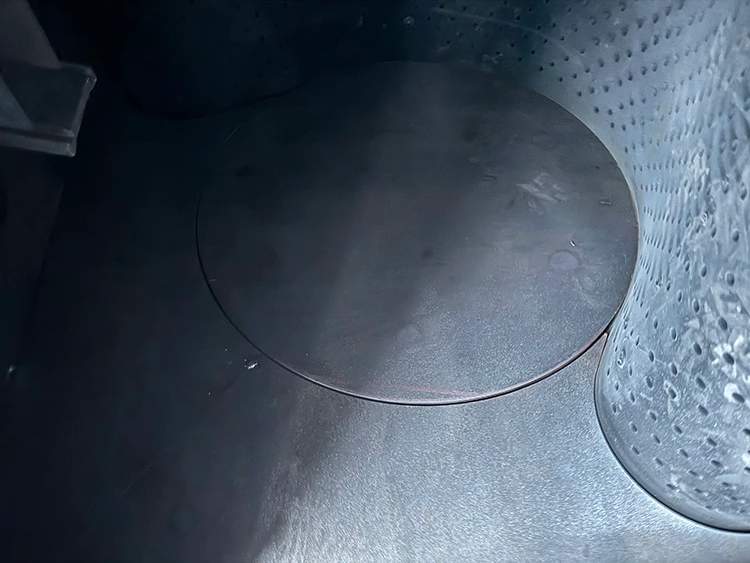

	Ochranný plech z manganové oceli	Válcované	○	●	Nemagnetický Mn13
	Výkon motoru pásového podvozku	1,5 kW	●	●	Volitelný frekvenční měnič
	Tloušťka dveří	7,5 mm	●	●	Klika dveří kontejneru
	Sekundární ochrana z manganové oceli	10 mm	●	●	Uvnitř pravého kontrolního otvoru
	Kapacita obrobku	260 kg	●	●	Pro snadno rolovatelné produkty
Systém sběru prachu	Port průvodce redukce hluku ventilátoru		○	●
	Pulzní filtrační sběrač prachu	2 kazety	●	●	Rozměr 320×900 mm
	Deska pro odvzdušnění výbuchu	Rozměr 250×250 mm	○	○	Volitelné pro hliníkové díly
	Mobilní vysouvací vozík		●	●	Pod lapačem prachu
	Výkon ventilátoru	2,2 kW	●	●
Elektrický řídicí systém	Dotykový panel	Nezávislý	●	●	PLC HMI volitelné. Přívodní kabel ≥8mm²
	Aktuální zobrazení	Digitální displej	●	●
	Připojení napájení	380V 50HZ	●	●	Třífázový čtyřvodič
	Celkový výkon	13 kW	●	●
Zdroj vzduchu	Potrubí pro přívod vzduchu	8 mm	●	●	Tlak 5-8KG
Rozměry	Délka × šířka × výška	1,80 × 1,85 × 2,85 m	●	●

Nejvýznamnější prvky designu

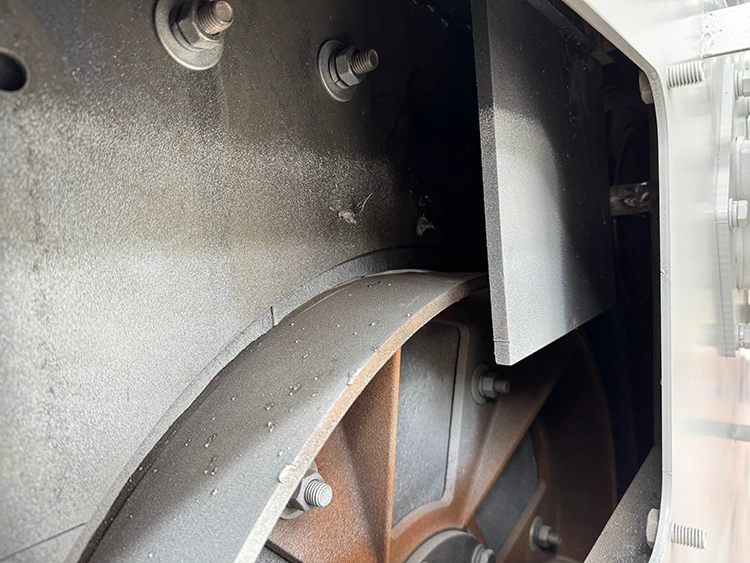

Sekundární ochrana z manganové oceli

Účinně chrání tělo komory.
Standardně u všech verzí

Mobilní vysouvací vozík

Usnadňuje čištění prachu.

Deska pro odvzdušnění výbuchu

Zvyšuje bezpečnost během provozu.
Volitelné (pro hliníkové díly)

• ST650 Pro: Litinový ochranný plech odolný proti opotřebení

Často kladené otázky

Jaký je příkon tohoto tryskacího stroje?

Stroj využívá třífázové čtyřvodičové napájení 380V 50HZ. Celkový výkon je 13 kW. Vstupní kabel by měl mít 8 mm² nebo větší.

Jaká je kapacita obrobku?

Kapacita manipulace s obrobkem je 260 kg pro snadno válcované produkty.

Jaké jsou rozměry stroje?

Rozměry stroje jsou 1800×1850×2850 mm.

Jaký je rozdíl mezi verzemi Pro a Max?

Verze Pro používá litinové ochranné plechy odolné proti opotřebení. Verze Max používá ochranné plechy z manganové oceli Mn13. Verze Max také obsahuje vodicí port pro redukci hluku ventilátoru.

Jaký sběrač prachu stroj používá?

Stroj používá pulzní filtrační sběrač prachu se 2 filtračními patronami (320×900 mm). Výkon ventilátoru je 2,2 kW.

Jaká je nakládací výška?

Pásový pás je 780 mm od země a poskytuje nízkou nakládací a vykládací výšku pro pohodlné ovládání.

Z jakého materiálu jsou vyrobeny součásti tryskacího kola?

Tryskací kotouč používá materiál s vysokým obsahem chromu (Cr20) s procesem chlazeného lití pro dlouhou životnost.

Specifikace produktu

Model	ST650B
Průměr válečku	400 mm
Rozměry stroje (D×Š×V)	1850 × 1900 × 2600 mm
Typ	Typ prohledávače
Původ	Yancheng, Čína
Pracovní rychlost	1200
Celkový výkon	12,1 kW
Sběr prachu Objem vzduchu	9850
Výkon sběrače prachu	22 kW
Příslušenství	20
