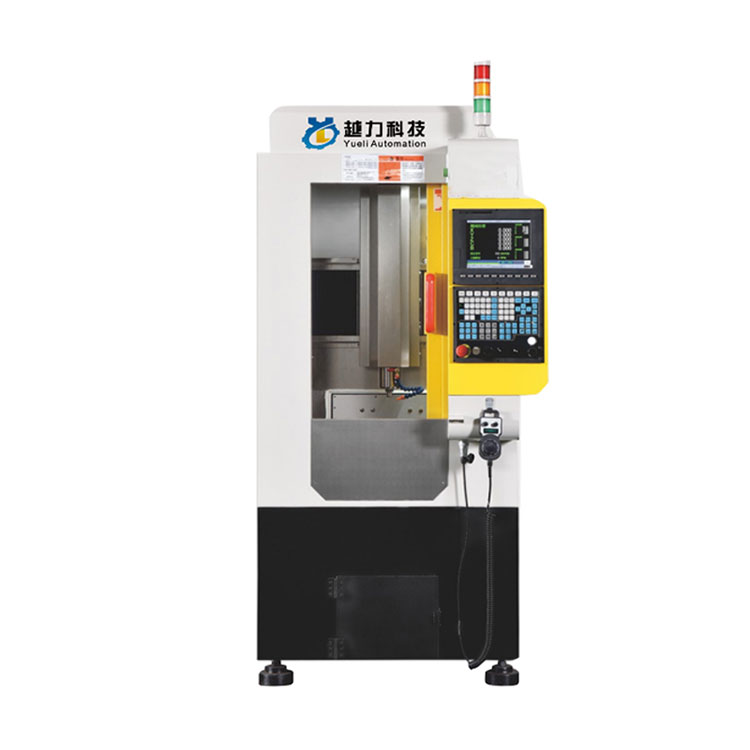

Pětiosý CNC gravírovací stroj na šperky Crafts
  • Pětiosý CNC gravírovací stroj na šperky CraftsPětiosý CNC gravírovací stroj na šperky Crafts

Pětiosý CNC gravírovací stroj na šperky Crafts

Čínská továrna na výrobu pětiosých šperků CNC gravírovací stroj přímo dodává. YueLi je výrobcem a dodavatelem CNC gravírovacích strojů Five-Axis Jewelry Crafts v Číně.

Odeslat dotaz

Popis výrobku

Pětiosý CNC gravírovací stroj pro výrobu šperků

Velkoobchodní sleva na kvalitu Pětiosý CNC gravírovací stroj na šperky Crafts. YueLi je výrobcem a dodavatelem CNC gravírovacích strojů Five-Axis Jewelry Crafts v Číně.


Funkční přehled:


1. Použitím reduktorů dovezených z Německa a děličů Tanzi z Tchaj-wanu je pětiosý spojovací efekt hladký a tuhý.

2. Zásobník nástrojů využívá metodu půlkruhového designu, která umožňuje rychlou výměnu nástroje a snižuje riziko kolize stroje.

3. Hlavní konstrukce je vyrobena z vysokopevnostní litiny a prošla žíháním proti pnutí a přirozeným stárnutím. Přesnost lůžka je dlouhotrvající a stabilní a nebude se po dlouhou dobu deformovat;

4. Přijímá automatický vstřikovač oleje pro orbitální mazání a přerušovaně a kvantitativně řídí množství vstřikovaného oleje, což může mazat pohyblivé části po dlouhou dobu.


Mechanické parametry:


Mechanické parametry

jednotka

YL-5-400T

Pojezd pracovního stolu (X/Y/Z)

mm

400x260x200

Oblast pracovního stolu

mm

400x300

T-drážka

mm

Nastavení zákazníka

nosnost

kg

80

Vzdálenost od středu vřetena ke sloupu

mm

320

Vzdálenost od špičky vřetena k pracovní desce

mm

0-260

Výkon tříosého motoru

KW

0,75x0,75x0,75

Rychloposuv X.Y.Z

m/min

15/15/15

ovladač


SYNTEC 200MA

Specifikace konce vřetena


f80

Rychlost vřetena

ot./min

40000

Výkon vřetena

HP (KW)

3.2

přesnost polohování

mm

±0,003/300

Opakovatelnost

mm

±0,002/300

Specifikace tlaku vzduchu

kg/cm²

6-7 bar

fyzický rozměr

mm

1600x980x2000

Hmotnost (přibližně)

KG

1400



Zobrazení produktu:



Řemeslná výroba:

1. Litina se znovu zahřeje na vysokou teplotu a zraje déle než šest měsíců

2. Přísný proces montáže (montáž kolejnice, montáž vodícího šroubu, montáž ložiska atd.)



3.Superb škrabací technologie (škrábání sedla motoru, škrábání čela vřetena, škrábání povrchu montáže sloupu)



4、Vědecká výroba, sledovatelnost celého procesu systému kontroly kvality



Zajištění kvality


1、Když je detekována chyba stoupání, lze současně detekovat přímost lineárního vedení ve směrech xx a yy, aby byla zajištěna přesnost obrábění a montáže součástí stroje. Měří se formální přesnost polohování a přesnost opakovaného polohování obráběcího stroje

2、Svislost hlavního hřídele a přesnost pracovní roviny celého stroje musí být zaručena v rozmezí 0,01 mm

3、 Vertikalita mezi vodicí lištou v ose Z a pracovním zařízením musí být zaručena v rozmezí 0,01 mm.

4, Stroj detekuje svislost vodicí lišty osy xy a vyžaduje se, aby přesnost byla v rozmezí 0,005 mm.



Oblast použití


Vhodné pro třídu malých a středních krabic, třídu desek, třídu desek, třídu ventilů, třídu skořepin, formy a další složité části různých malých a středně velkých dávkových zpracování, široce používané v přesných dílech, přesných formách, produktech 5G , hardware, autodíly, průmysl lékařského vybavení.




Yueli Technology je technologický podnik integrující výzkum a vývoj, prodej a výrobu, po letech tvrdé práce a vývoje produkty zahrnují 5G terminálová zpracovatelská centra, vrtací a závitovací stroje, pětihlavé gravírovací a frézovací stroje, pětispojkové 3D profilovací lešticí stroje, pětiosé stroje na rytí a frézování šperků vykládaných do kamene, loupací stroje, portálová obráběcí centra, vysokorychlostní rytí a frézování, tvarovací stroj, nízkotlaký licí stroj, gravitační tlakový licí stroj, elektrická pec, (automatický) vystřelovač jader, písek míchačka, (CNC) vrtačka a závitořez, obráběcí centrum, gravírovací stroj, automatická leštička, loupací stroj, bruska aj. řada výrobků.
