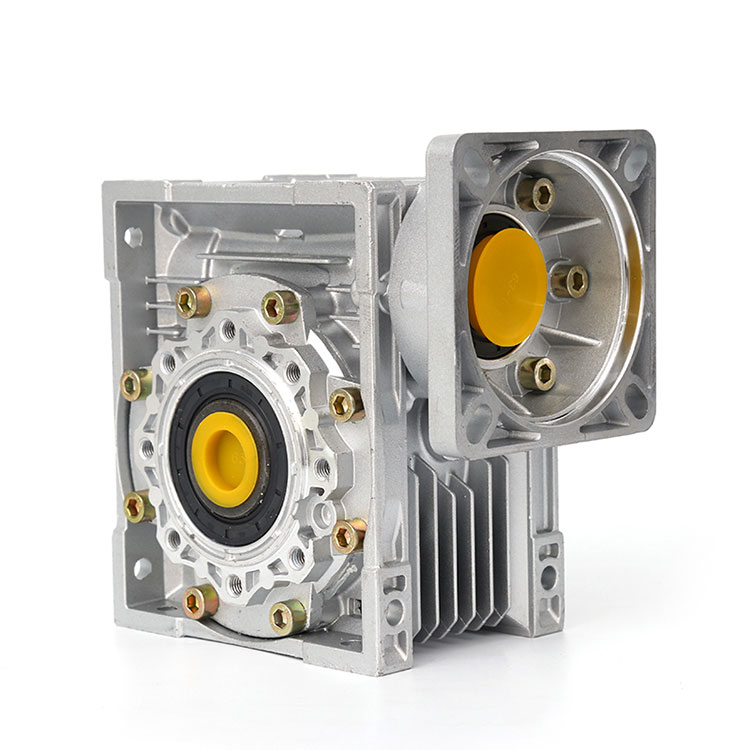

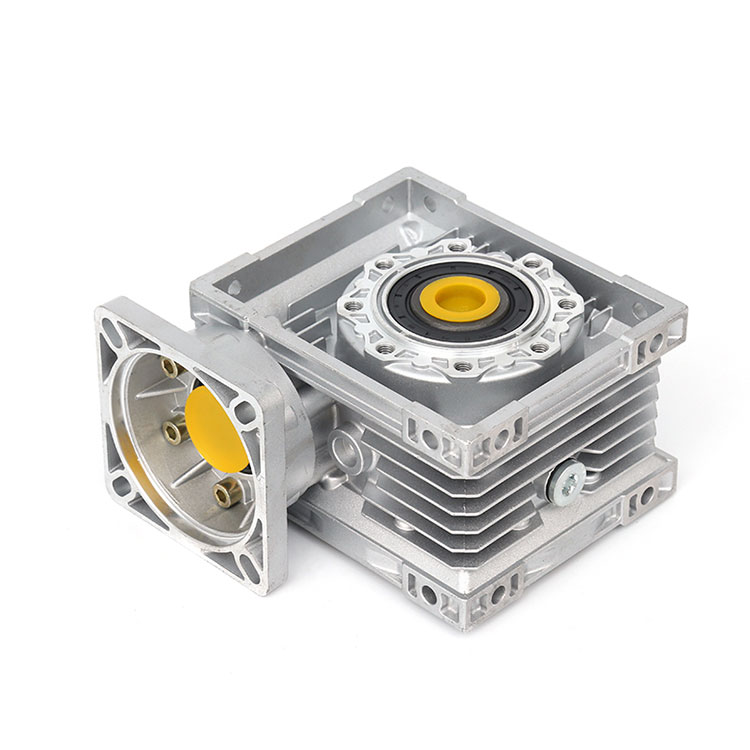

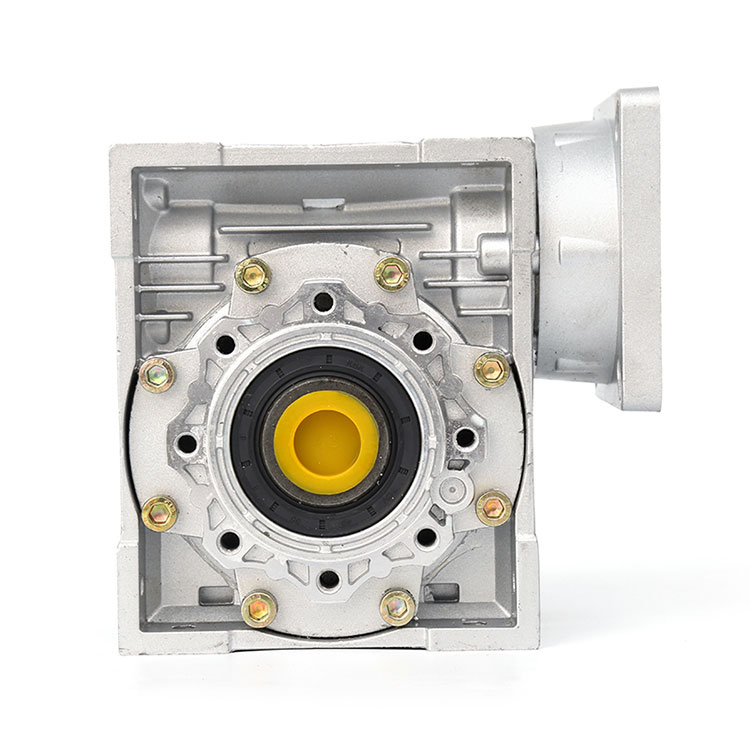

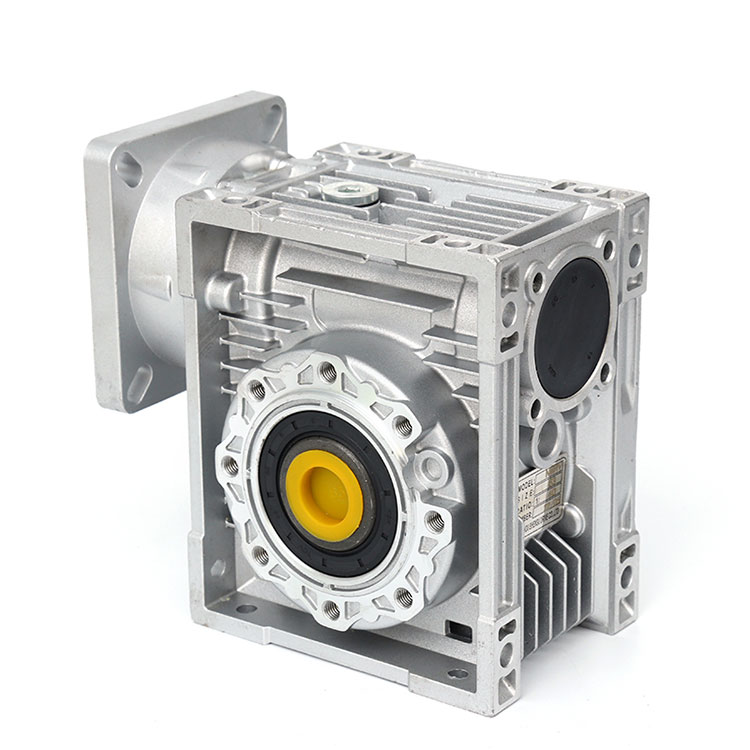

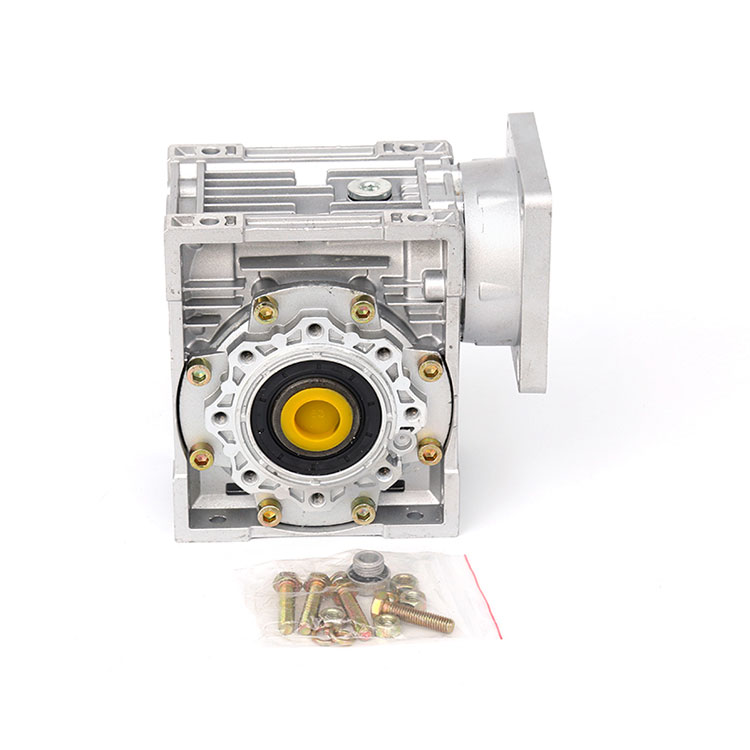

Reduktor RV 63 je jedním z modelů šnekového reduktoru řady RV. Skládá se ze šnekového a šnekového kola s kompaktní konstrukcí, velkým převodovým poměrem a převodovým strojem se samosvornou funkcí za určitých podmínek. Je to jeden z nejpoužívanějších reduktorů.
Reduktor RV 63 v souladu s národní normou GBl0085-88 parametry válcového šnekového kola, absorbující nejpokročilejší technologii doma i v zahraničí, jedinečná a neotřelá struktura tvaru „čtvercové krabice“, tvar krabice je krásný, s vysoce kvalitním hliníkem litá slitina pod tlakem, má následující výhody:
1, kompaktní mechanická struktura, lehký objem a tvar, malý a účinný;
2, dobrý výkon výměny tepla, rychlý odvod tepla;
3, snadná instalace, flexibilní a lehký, vynikající výkon, snadná údržba a opravy;
4, hladký provoz, nízká hlučnost, odolný;
5, silná použitelnost, bezpečnost a spolehlivost.
V současné době je široce používán v různých průmyslových odvětvích zařízení pro mechanické zpomalení výrobního procesu, které je dobře přijímáno uživateli. Je to nejlepší volba pro moderní průmyslová zařízení k dosažení velkého točivého momentu, velkého rychlostního poměru, nízkého hluku, vysoké stability mechanického převodového zařízení zpomalení.
1, hladký přenos, vibrace, nárazy a hluk jsou malé, velký poměr zpomalení, široká všestrannost, lze použít s různými mechanickými zařízeními.
2, může získat velký převodový poměr s jednostupňovou převodovkou, kompaktní konstrukce, většina modelů reduktoru má dobré samosvorné, mechanické zařízení s požadavky na brzdění může ušetřit brzdové zařízení.
3. Ztráta záběrového tření šnekového zubu a povrchu šnekového zubu je velká, takže účinnost přenosu je nižší než u ozubeného kola, snadno se zahřívá a má vyšší teplotu.
4. Vyšší požadavky na mazání a chlazení.
5, dobré vzájemné přizpůsobení, šneková kola jsou vyráběna podle národních norem, ložiska, olejová těsnění se používají se standardními díly.
6, typ krabice má základní typ (korpus krabice je vertikální nebo horizontální konstrukce s podlahovou deskou) a univerzální typ (korpus krabice je kvádrový, mnoho stran s pevnými otvory pro šrouby, není s podlahovou deskou nebo jinou patkou a další konstrukční typy)
7, režim připojení vstupního hřídele má základní typ (jeden vstupní hřídel a dvojitý vstupní hřídel), s přírubou motoru dva druhy.
8. Výstupní a vstupní směr polohy osy a vstupní osa dolů a nahoru; výstupní osa nahoru a dolů; vstupní osa nahoru a dolů.
9, k dispozici reduktor RV 63 a další reduktor řady RV 2 nebo 3 vícestupňový reduktor, aby se dosáhlo skvělého převodového poměru.
Jednostupňový šnekový převod
Při použití vysoce kvalitního těla odlévané krabice z hliníkové slitiny je vzhled lehký
● Vysoká nosnost, stabilní převod, nízké vibrace, nízká hlučnost.
● Různé struktury připojení s příkonem a výstupem krouticího momentu, aby vyhovovaly potřebám různých připojení; design tvaru krabice a uspořádání základního otvoru se přizpůsobí různým způsobům instalace, velká všestrannost.
● Malá a středně velká krabice je plně uzavřená struktura, silné těsnění, mazací olej uvnitř krabice se snadno neztrácí a nezhoršuje, není třeba vyměňovat, snadná údržba.
Dvoustupňový šnekový převod
● Skládá se z jednostupňového šnekového reduktoru se všemi výhodami jednostupňového šnekového reduktoru a získáváním velkého převodového poměru.
● Běžné dvoustupňové kombinované modely jsou: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. uživatelé mají speciální požadavky, mohou si vybrat 25,30,40,50,63,75,90,110,130,150 jako kombinované jednotky podle skutečných potřeb.
Chcete-li správně vybrat šnekový reduktor NMRV, nejprve pochopte následující body:
● zatížení podmínky aplikace frekvence M book cong 2 neumírají ze země zaplatit horu
● pracovní situace Určete koeficient pracovního stavu K1 a koeficient opravy pracovního stavu K2
● Typy mechanického zatížení A, B a C jsou určeny podle tabulky 1.
● Podle tabulky 2 zkontrolujte korekční koeficient pracovních podmínek K2.
Strana-07
Výběr typů mechanického zatížení (tabulka 1)
stav služby Pomocí S ituatior |
instance Příklad |
Typy zatížení Načíst Typ |
Žádné nárazově rovnoměrné zatížení Zatížení |
dopravní pás (průměrná rychlost) Con vay Band(uniform Convey ing) |
A (rovnoměrné zatížení) A(unitorm Load) |
Střední rázové zatížení středního zatížení |
Převodový pás (variabilní převod) Rychlost Změněno Předávání g |
B (střední rázové zatížení) B (střední zatížení |
Intenzivní nárazové zatížení těžkého zatížení |
Kompresory, bruska atd Kompresor、Pulverize r atd. |
C (silné rázové zatížení) C (silné zatížení) |
okolní teplotu Okolní teplota |
Korekční faktor pracovních podmínek k2 Funkční stav Koeficient K2 |
-10℃~30℃ |
1 |
30℃~40℃ |
1.1 až 1.2 |
Je zvolen koeficient pracovních podmínek K1 (obrázek 1) Diagram 1 koeficient pracovních podmínek K1
16h/den (den) |
8h/den (den) |
2h/den (den) |
|
|
|||||||||||
2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1.2 |
1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 1.0 |
1.6 1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
C (silné nárazové zatížení) C (těžké zatížení) B (střední rázové zatížení) B(střední Načíst) A (rovnoměrné zatížení) A(unitorm Load) |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
1.4 |
|
|
|
|
|
|
{ch |
|
|
|
|
|
|||
1.3 1,2 1,1 1,0 0,9 0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
B- |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
Z |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
Koeficient provozních podmínek K1 Koeficient provozního stavu K1 |
5102030405060708090100 Spouštěcí frekvence (sub/h) Spouštěcí frekvence (čas/hodina) |
|
● Uživatel musí nejprve určit vstupní mechanické zatížení T (točivý moment) pracovního stroje, T vynásobené koeficientem pracovních podmínek K1 a poté vynásobené korekčním koeficientem pracovních podmínek K2, to znamená, aby získal hodnotu výstupního momentu reduktoru a v kombinaci s poměrem otáček nebo hodnotou výstupních otáček vyberte požadované specifikace reduktoru.
● Uživatel může také vypočítat výstupní točivý moment podle známého vstupního výkonu v kombinaci s hodnotou poměru nebo hodnotou výstupních otáček a vybrat reduktor.
Příklad 1. Univerzální dopravní pás (rovnoměrné zatížení)
Točivý moment: 19N.m doba chodu 8 hodin / den
Rychlost: cca 55 ot./min., spouštěcí frekvence: 10x/hod
Reduktor: 1/25, okolní teplota: vnitřní 25℃
① Podle tabulky 1 je určen typ zatížení
Typ zatížení: rovnoměrné zatížení bez nárazu, vyberte A;
② Podle OBR. 1, vezměte průsečík frekvence 10 krát / hodinu na přímce A a zjistěte koeficient K1 = 1 doby provozu 8 hodin / den;
③ Podle tabulky 2 je koeficient K2=1;
④ Potom je hodnota točivého momentu 19 K1 K2=1911=19 N. A m, volitelně nejbližších 19 N. Reduktor rychlosti m.
Vybraný výsledek: NMRV30-1 / 25
Vstupní výkon je 0,18 kW, výstupní otáčky jsou 56 ot./min a výstupní točivý moment je 21 N.m
Příklad 2. Dopravní pás (střední nárazové zatížení)
Točivý moment: 65N. M., doba provozu: 16 hodin / den,
N,00krát za hodinu,
Reduktor: 1/60,"Špatná teplota: 35℃, přímé připojení motoru
① Podle tabulky 1 je určen typ zatížení
Typ zatížení: mírné nárazové zatížení, vyberte B;
② Podle OBR. 1, vezměte otočný bod frekvence 100krát / hodinu na přímce B a najděte koeficient 16 hodin / den doby běhu K1=1,65;
③ Podle tabulky 2 je koeficient K2=1,15;
④ Hodnota točivého momentu je 65xK1xK2=70x1,65x1,15=1 23 N. A m, můžete zvolit nejbližší 123N. Omezovač rychlosti m.
Vybraný výsledek: NMRV63-1 / 60
Vstupní výkon je 0,55 kW, výstupní otáčky jsou 23,3 ot./min a výstupní točivý moment je 140 N.m
NMRV |
NRV |
Popis čísla modelu: Poznámky k modelu
NMRV-063-30-VS-F1(FA)-AS-80B5-0,55kW-B3 |
|||
NMRV |
šnekový převod Reduktor rychlosti šnekového převodu |
||
NRV |
Reduktor Worute (se vstupním hřídelem) Reduktor rychlosti šnekového převodu (odpovídající vstupní hřídel) |
||
063 |
Středová vzdálenost šnekového převodu Středový diktát |
||
30 |
redukční převodový poměr Redukční poměr |
||
VS |
Dvousměrná vstupní osa Dvojitý vstupní hřídel |
F1(F) |
Umístění a model výstupní příruby Výstupní příruba |
AS |
Jednosměrný výstupní hřídel Jediný výstupní hřídel |
AB |
Dvoucestný výstupní hřídel Dvojitý výstupní hřídel |
PAM |
Připojení motoru Určeno pro spojku motoru |
80B5 |
Číslo sedla motoru a instalační struktura tvoří zařízení pro montáž motoru |
0,55 kW |
výkon motoru Výkon elektromotoru |
B3 |
Nainstalujte azimut Montážní poloha |
Domácí a zahraniční modely ovládají Srovnávací tabulka modelů
úžasně rychlé SHENSU |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV ⁰75 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
Domácí podniky Dometic |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV075 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
WJ25 |
WJ30 |
WJ40 |
WJ50 |
WJ63 |
WJ75 |
WJ90 |
WJ110 |
WJ130 |
WJ150 |
|
25 FCNDK |
30 FCNDK |
40 FCNDK |
50 FCNDK |
FCNDK63 |
FCNDK75 |
90 FCNDK |
110 FCNDK |
130 FCNDK |
150 FCNDK |
|
|
FCNK30 |
FCNK40 |
50 FCNK |
FCNK63 |
FCNK75 |
FCNK90 |
FCNK110 |
FCNK130 |
150 FCNK |
|
JRSTD025 |
JRSTD030 |
JRSTD040 |
JRSTD050 |
JRSTD063 |
JRSTD075 |
JRSTD090 |
JRSTD110 |
JRSTD130 |
JRSTD150 |
|
|
JRST030 |
JRST040 |
JRST050 |
JRST063 |
JRST075 |
JRST090 |
JRST110 |
JRST130 |
JRST150 |
Technici a testovací zařízení
S vysoce přesnými CNC obráběcími stroji a obráběcím centrem, pokročilým vybavením a testovacími přístroji
Vynikající technologie a přísný a dokonalý systém řízení kvality
A setkejte se s profesionální a technickou elitou a týmem vědy a techniky na přední úrovni
Plně využívat nové technologie, nový proces a nové materiály k zajištění stability a spolehlivosti produktů
Kvalita produktu pochází z vyspělých výrobních prostředků a smysl pro kvalitu kvality pochází z neustálých inovací
1. Teplota pracovního prostředí je -40 ℃ - + 40 ℃. Když je teplota pracovního prostředí nižší než 0 °C, musí se mazací olej před spuštěním zahřát na více než 0 °C. Když je teplota pracovního prostředí vyšší než 40 ℃, musí být přijata opatření k chlazení.
2. Šnekový převod se může otáčet pozitivně a inverzně
Quanzhou Yue eli automatizační zařízení Co., Ltd. je sbírka vývoje, vývoje, designu, výroby jako jeden z profesionálních výrobců s prvotřídním vědeckým výzkumem a technickým personálem.
Společnost sídlí ve světoznámém turistickém letovisku Chang-čou. Po více než 20 letech tvrdé práce, neustálého zlepšování, výrobní rozsah podniku roste, rozmanitost
Postupně dokonalé, vytvořilo osm sérií, více než 30 000 typů specifikací reduktoru, je domácí výroba šnekového kola reduktoru, jednoho z nejúplnějších výrobců.
S cílem dále zlepšovat kvalitu produktů, uspokojovat rostoucí poptávku trhu, zlepšovat celkovou kvalitu řízení podniku, společnost v tuzemských protějšcích převzala vedení v implementaci a komunikaci
Více než ISO9001:2000 mezinárodní certifikace systému kvality.
Vysoce kvalitní personál, moderní a efektivní zpracovatelské zařízení, přísný systém zajišťování kvality, perfektní poprodejní servis, získal širokou závislost domácích a zahraničních uživatelů, prodejní síť
Po všech hlavních provinciích a městech země jsou produkty vyváženy do Spojených států, Kanady, Japonska, Jižní Koreje a jihovýchodní Asie a dalších zemí a regionů.
Technologie Yue force je plná důvěry v budoucnost a poskytne zákazníkům nejuspokojivější produkty a nejlepší služby s přísnějšími požadavky a vyšším výchozím bodem.
