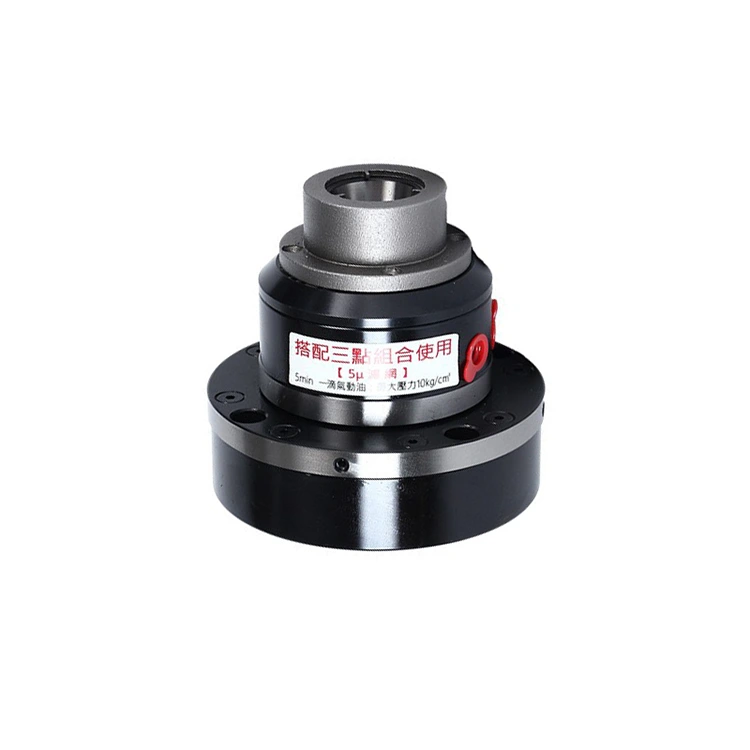

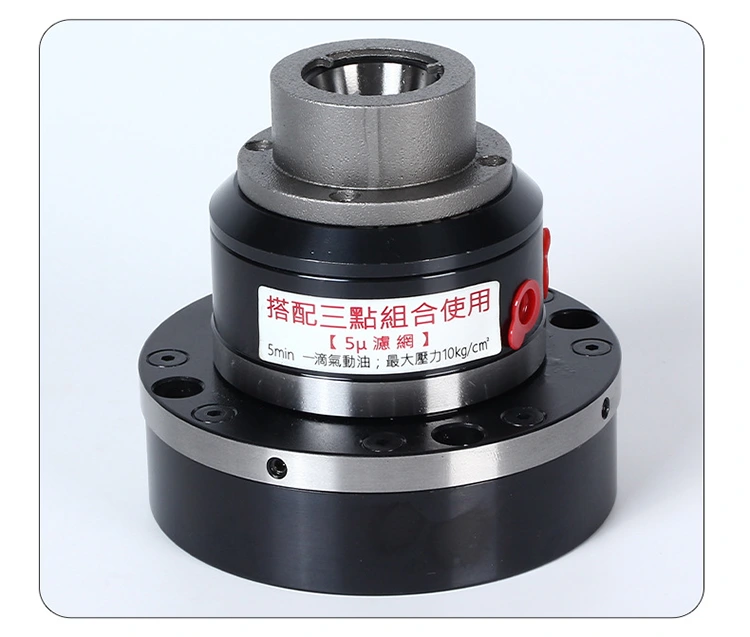

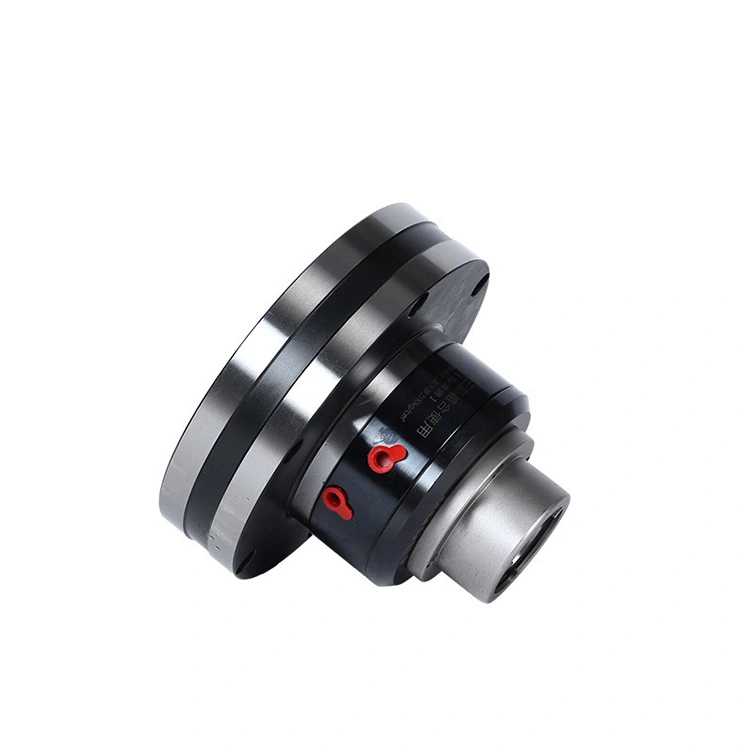

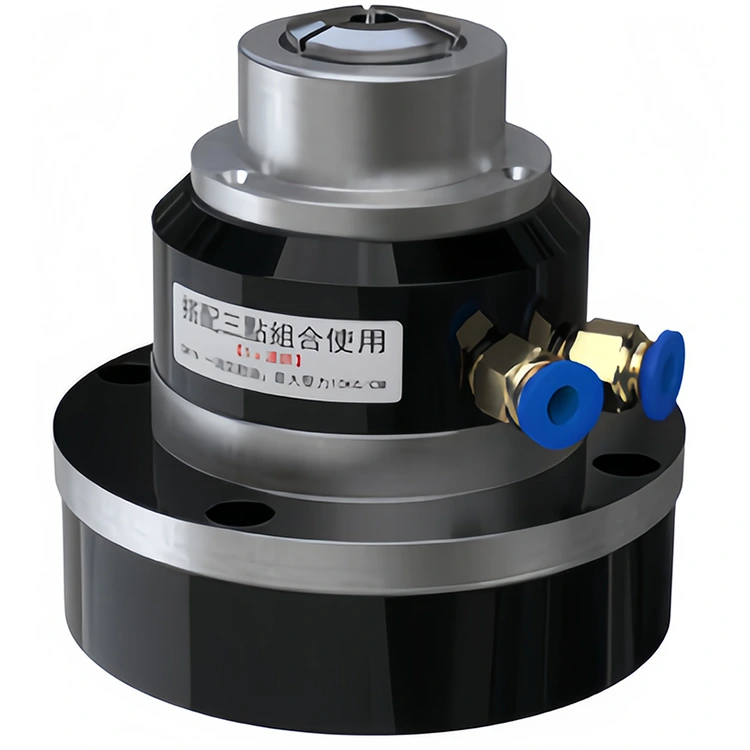

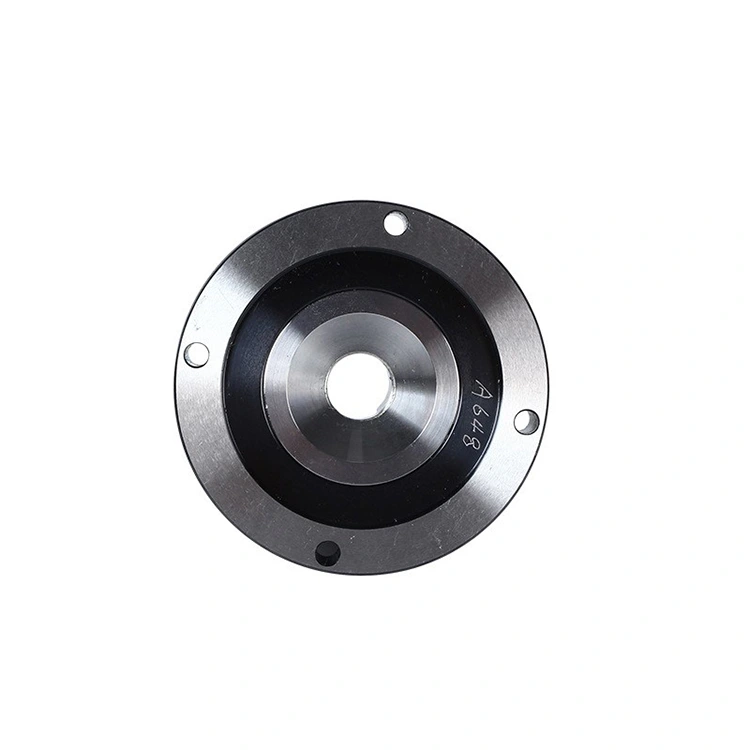

Vysokorychlostní rotační pneumatické sklíčidlo

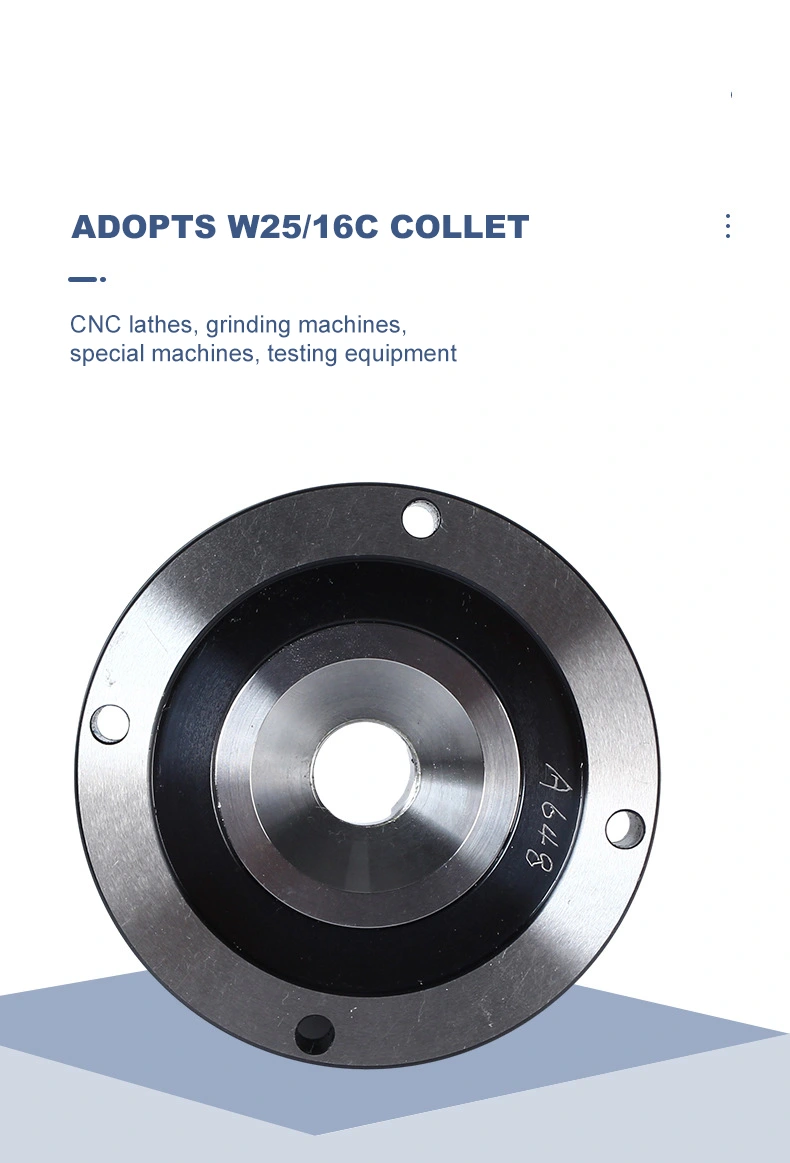

GAL-25 je vysokorychlostní rotační pneumatické sklíčidlo. Patří k jakémukoli pneumatickému ucpaní, často používané při obrábění CNC, přesném brusném stroji a jiném přesném obráběcím zařízení, s vysokou přesností upínání, může dosáhnout stabilního upnutí obrobku, pomoci automatickému zpracování.

Odeslat dotaz

Popis výrobku

Vysokorychlostní rotační pneumatické sklíčidlo

GAL-25 je vysokorychlostní rotační pneumatické sklíčidlo. Patří k určitému pneumatickému ucpalce, často používanému při obrábění CNC, přesném brusném stroji a dalších přesných obráběcích zařízeních, s vysokou přesností upínání, může dosáhnout stabilního upínání obrobku, pomoci automatickému zpracování procesu

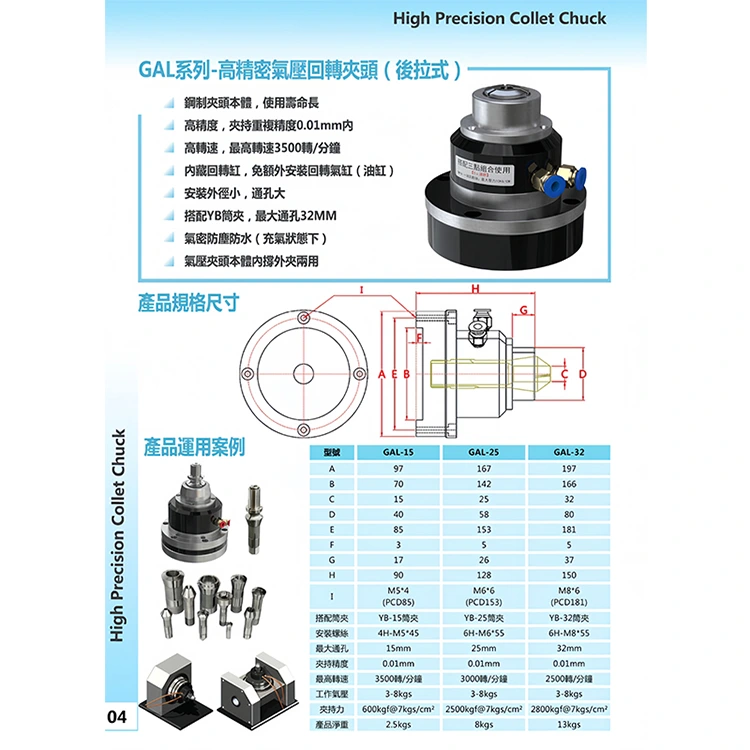

Parametry jsou následující:

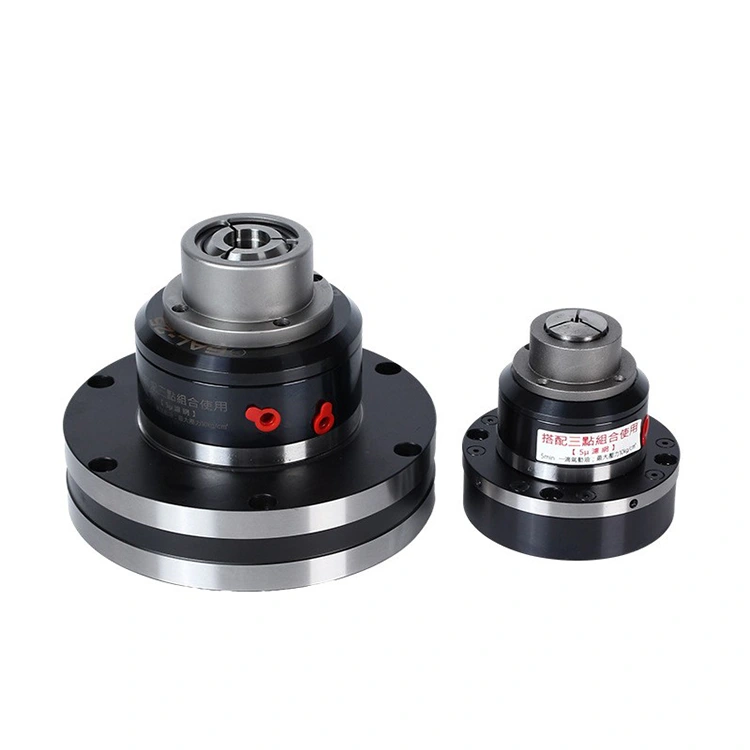

Číslo modelu	Gal-15	Gal-25	Gal-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5*4 (PCD85)	M6*6 (PCD153)	M8*6 (PCD181)
Odpovídající Collet	Klip YB-15	Klip YB-25	Klip YB-32
Montážní šroub	4H-M5 * 45	6H-M6*55	6H-M8*55
Maximální clona	15 mm	25 mm	32 mm
Přesnost upínání	0,01 mm	0,01 mm	0,01 mm
Maximální rychlost	3500 ot / min	3000 ot / min	2500 ot / min
Pracovní tlak	3-8 kgs	3-8 kgs	3-8 kgs
Upínací síla	600 kgf@7 kgs/cm	2500 kgf@7 kgs/cm	2800 kgf@7 kgs/cm
Čistá hmotnost produktu	2,5 kg	8 kg	13kgs
