Produktová vrtačka a závitořez je multifunkční zpracovatelské zařízení, které lze použít při zpracování kovů, zpracování dřeva a dalších oborech. Má následující více použití: 1. Zpracování kovů: Stroj na vrtání a závitování výrobků lze použít pro vrtání, řezání závitů a další procesy zpracování kovů a je široce používán v mechanickém zpracování, elektronickém zpracování, vodovodních ventilech, hardwaru pro ovládání dveří, požárních hydrantech, opravách automobilů a letecké výrobě a další obory.
Produktová vrtačka a závitořez je multifunkční zpracovatelské zařízení, které lze použít při zpracování kovů, zpracování dřeva a dalších oborech. Má následující více použití:
1. Zpracování kovů: Stroj na vrtání a závitování výrobků lze použít pro vrtání, řezání závitů a další procesy zpracování kovů a je široce používán v mechanickém zpracování, elektronickém zpracování, vodovodních ventilech, hardwaru pro ovládání dveří, požárních hydrantech, opravách automobilů a letecké výrobě a další obory.
2. Dřevozpracující zpracování: Stroj na vrtání a závitování produktu lze také použít pro zpracování dřeva, bambusu, kůry, akrylu, PVC, kompozitních materiálů a dalších materiálů a lze jej použít pro drážkování, srážení hran, perforaci, umělecké rytí, řezání speciálních tvarů a další operace.

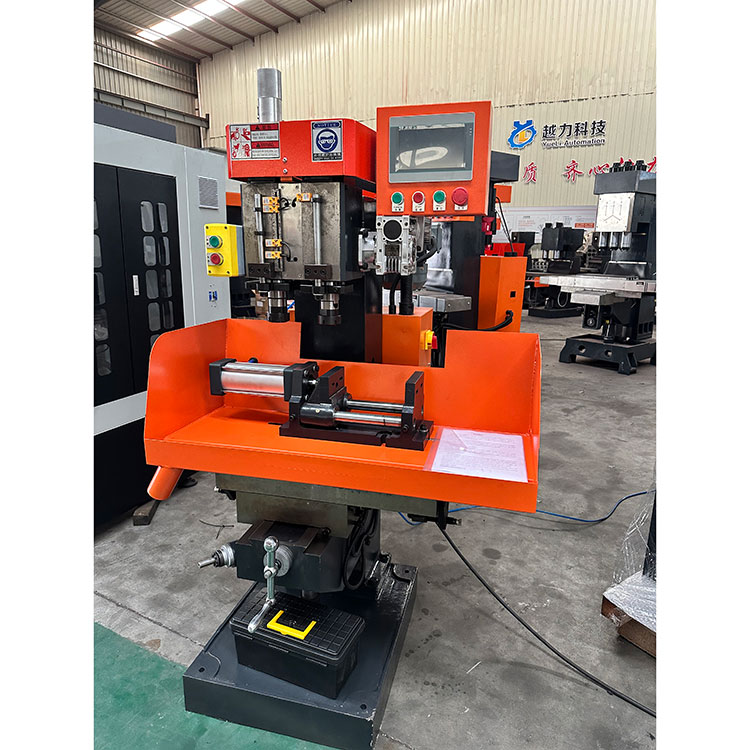

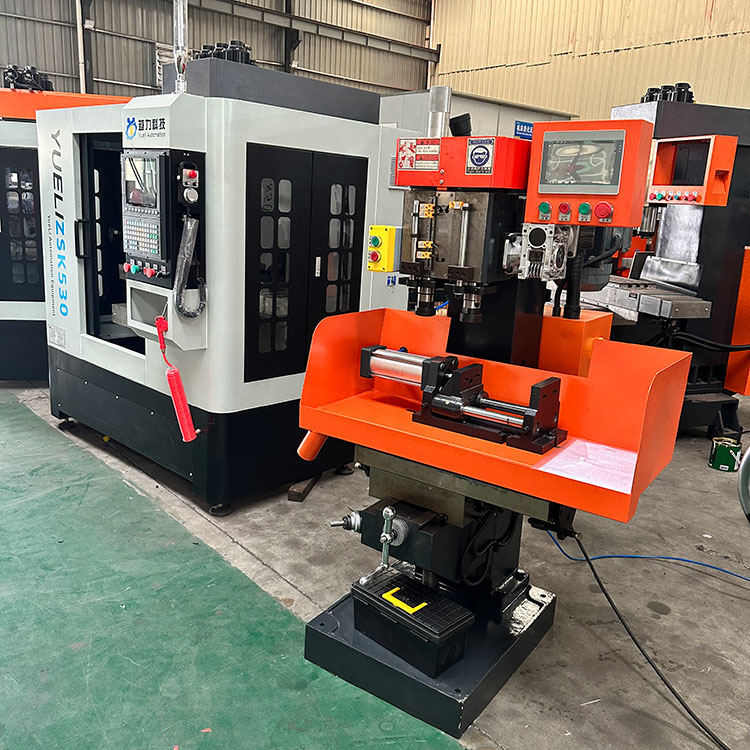

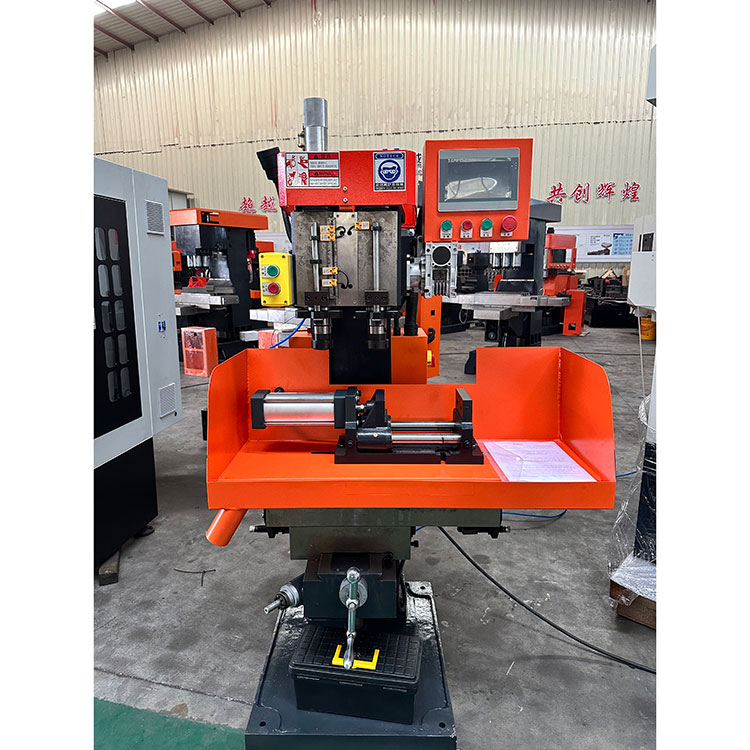

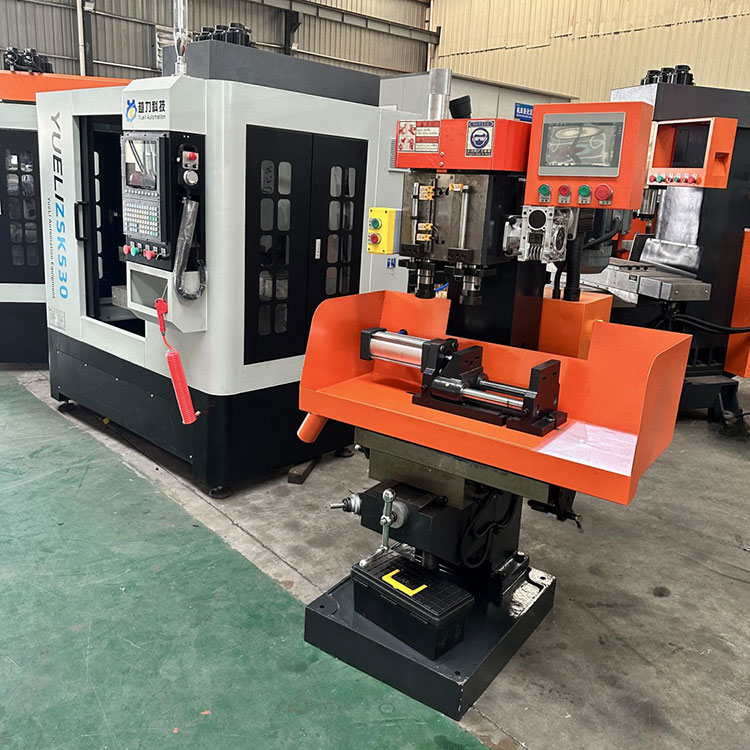

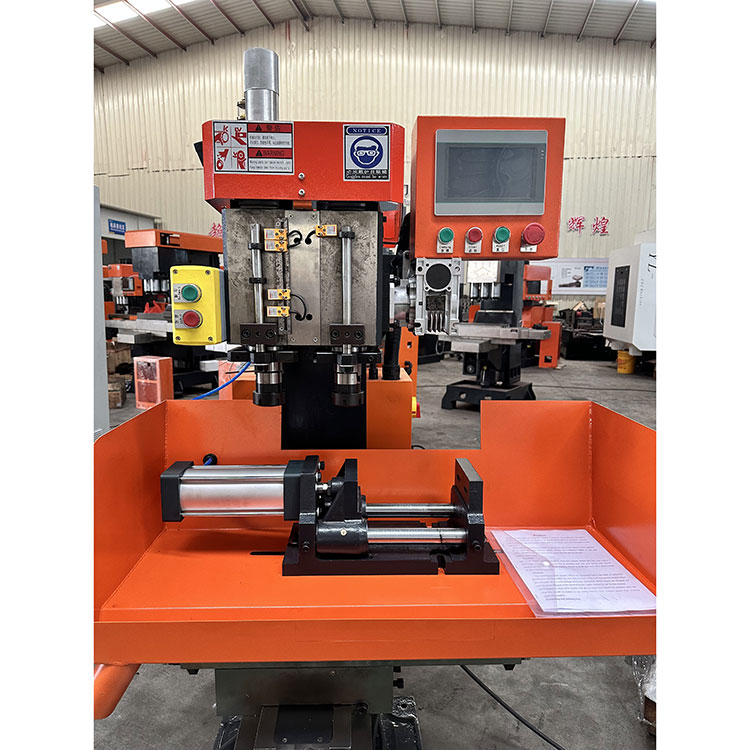

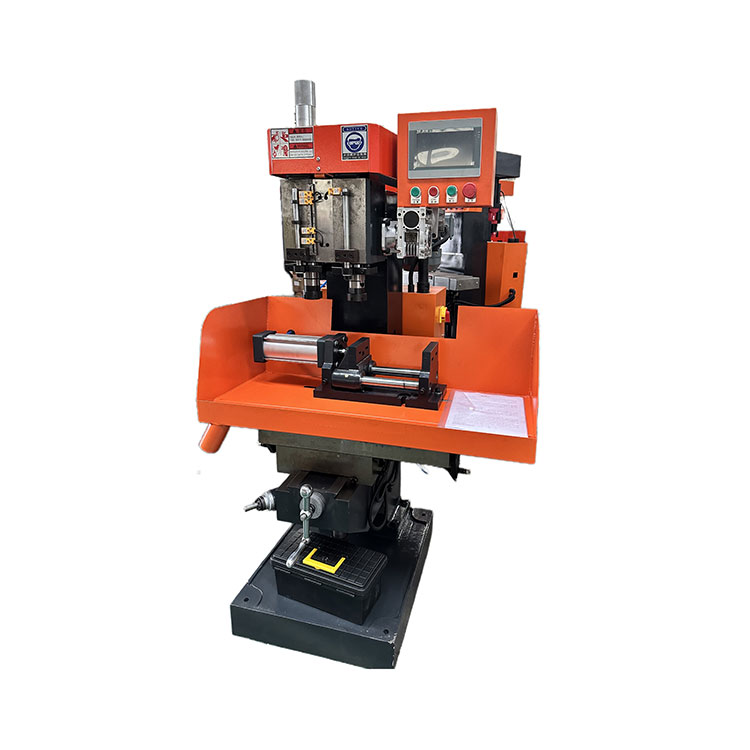

Tato řada ručních obráběcích strojů se skládá ze základny, sloupu, zvedací plošiny, sedla, pracovního stolu a vřetenové jednotky.
●Jedna posuvná objímka s dvouvřetenovým ručním podáváním.
●1 pracovní stůl převodovky s pneumatickým řazením.
●1 sedlo převodovky s pneumatickým řazením.
●PLC programovatelný ovladač, dotykový ovládací terminál rozhraní člověk-stroj
NE. |
Název Název položky |
ZSK4132×2A |
1 |
Maximální zdvih v ose X (pneumatický) |
160 mm |
2 |
Maximální zdvih na ose Y (manuální) |
120 mm |
3 |
Maximální zdvih vrtacího vřetena |
100 mm |
4 |
Maximální zdvih závitořezného vřetena |
80 mm |
5 |
Rozteč vřeten |
150 mm |
6 |
Vzdálenost mezi čelní plochou vřetena a pracovním stolem |
260/580 mm |
7 |
Maximální průměr vrtání |
F32 |
8 |
Maximální průměr závitu |
F32 |
9 |
Otáčky hřídele Z2, Z1 |
0-1400 ot./min |
10 |
Výkon motoru vřetena |
3KW/4P |
11 |
Vnější rozměr: délka × šířka × výška |
1200×610×1500 mm |
12 |
Čistá hmotnost stroje |
750 kg |
NE. |
Název položky |
ZSK4132×2A |
1 |
Maximální zdvih v ose X (pneumatický) |
160 mm |
2 |
Maximální zdvih na ose Y (manuální) |
120 mm |
3 |
Maximální zdvih vrtacího vřetena |
100 mm |
4 |
Maximální zdvih závitořezného vřetena |
80 mm |
5 |
Rozteč vřeten |
150 mm |
6 |
Vzdálenost mezi čelní plochou vřetena a pracovním stolem |
260/580 mm |
7 |
Maximální průměr vrtání |
F32 |
8 |
Maximální průměr závitu |
F32 |
9 |
Otáčky hřídele Z2, Z1 |
0-1400 ot./min |
10 |
Výkon motoru vřetena |
3KW/4P |
11 |
Vnější rozměr: délka × šířka × výška |
1200×610×1500 mm |
12 |
Čistá hmotnost stroje |
750 kg |
● Při provádění detekce chyby stoupání lze současně detekovat přímost lineární vodicí kolejnice ve směru xx a yy, aby byla zajištěna přesnost zpracování a montáže každé součásti obráběcího stroje. Byla měřena skutečná přesnost polohování a opakovaná přesnost polohování obráběcího stroje.
● Celý stroj detekuje svislost vřetena a přesnost pracovní roviny, které musí být v rozmezí 0,03 mm.
● Celý stroj detekuje kolmost mezi vodicí lištou osy z a obrobkem a je třeba zajistit, aby byla v rozmezí 0,03 mm.
● Celý stroj detekuje svislost vodicí lišty osy xy a vyžaduje se přesnost v rozmezí 0,03 mm.
