Rotační tříosý vrtací stroj s pěti stanicemi

Jste vítáni, abyste přišli do naší továrny a koupili si nejnovější prodejní, nízkou cenu a vysoce kvalitní rotační tříosý pětimístný vrtací kompozitní stroj, YueLi se těší na spolupráci s vámi.

Odeslat dotaz

Popis výrobku

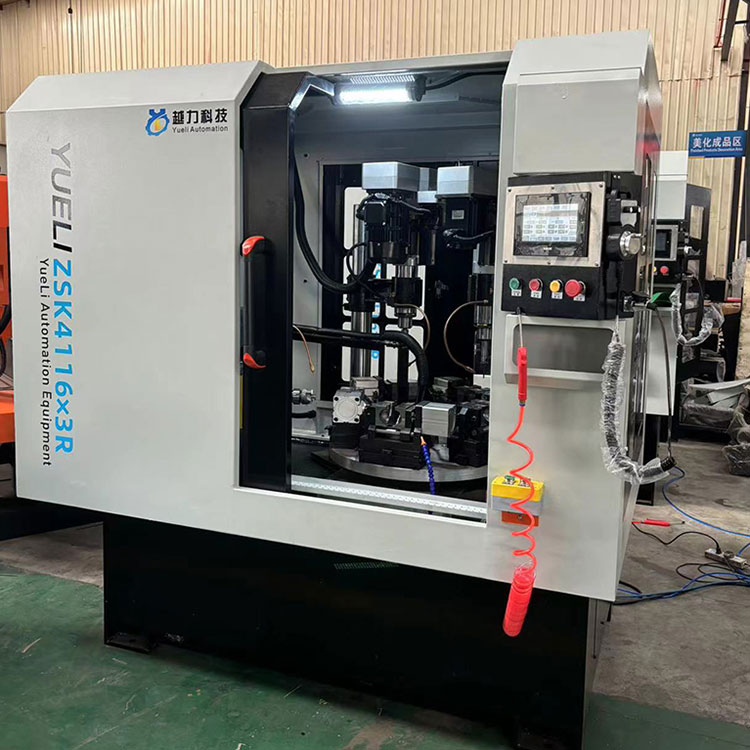

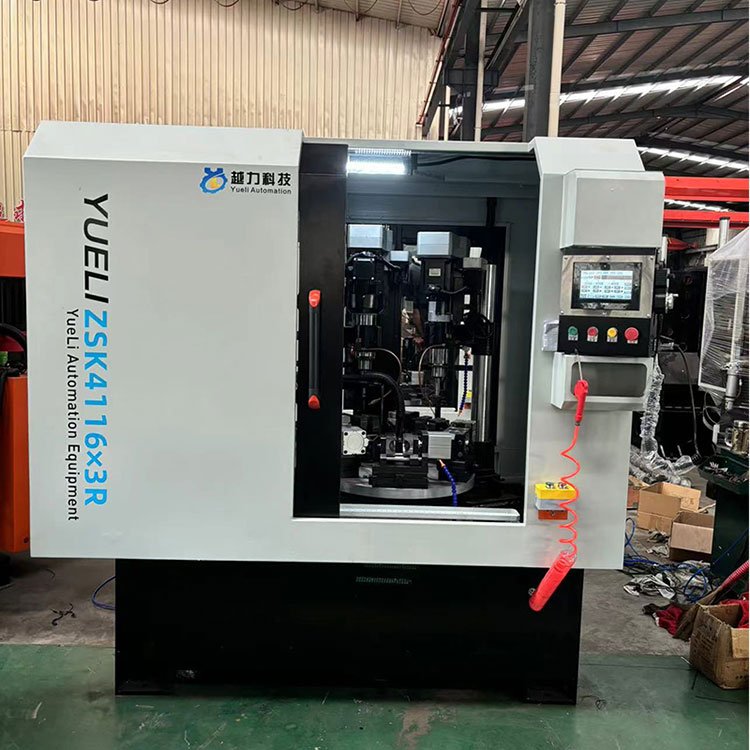

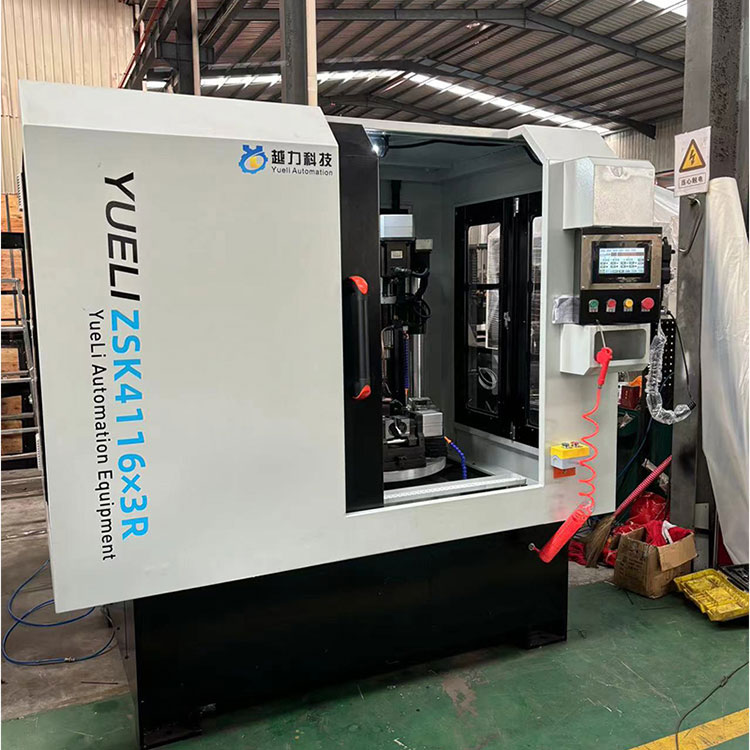

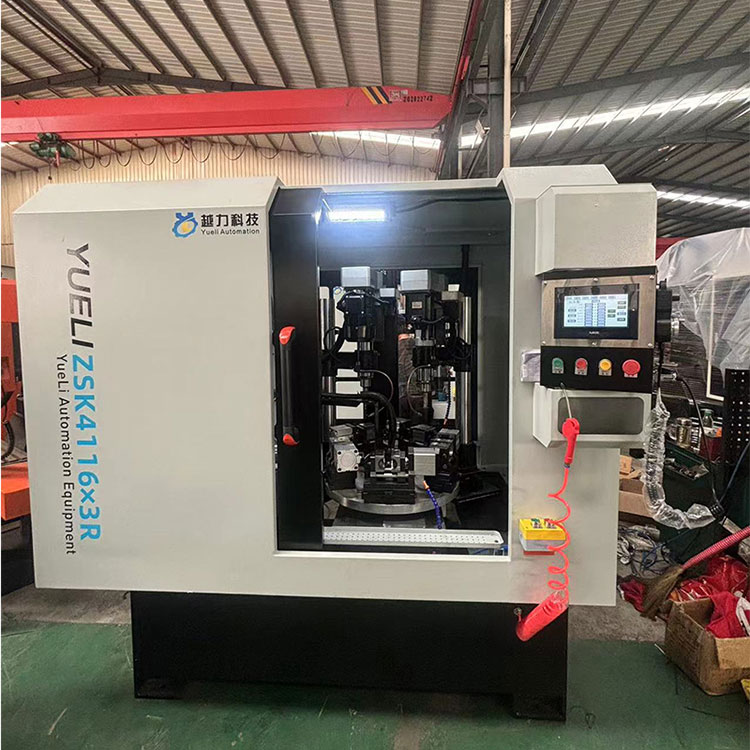

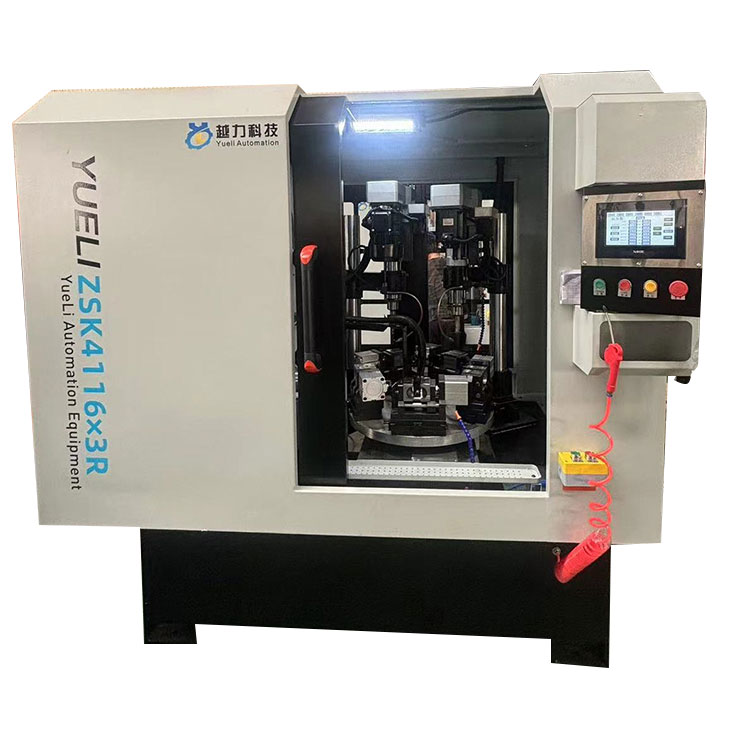

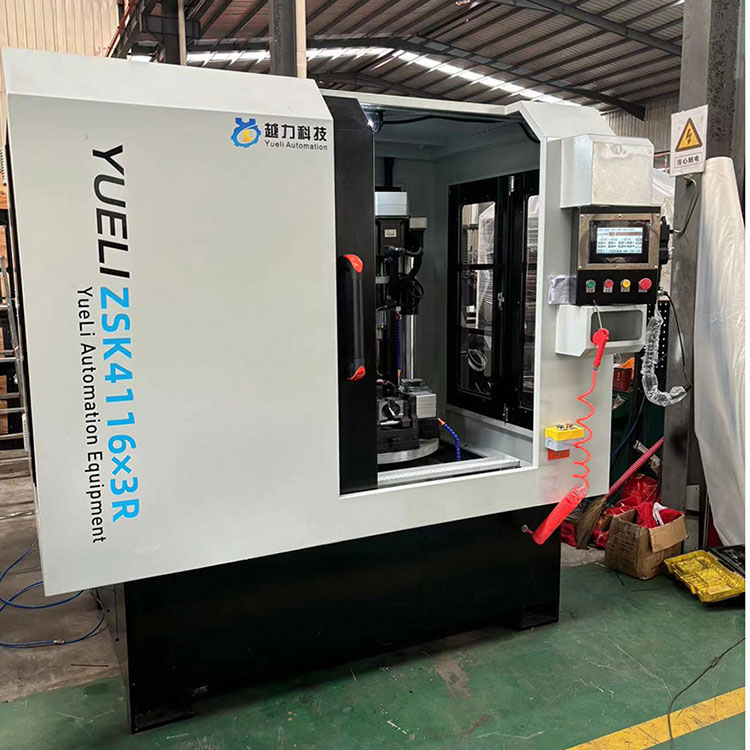

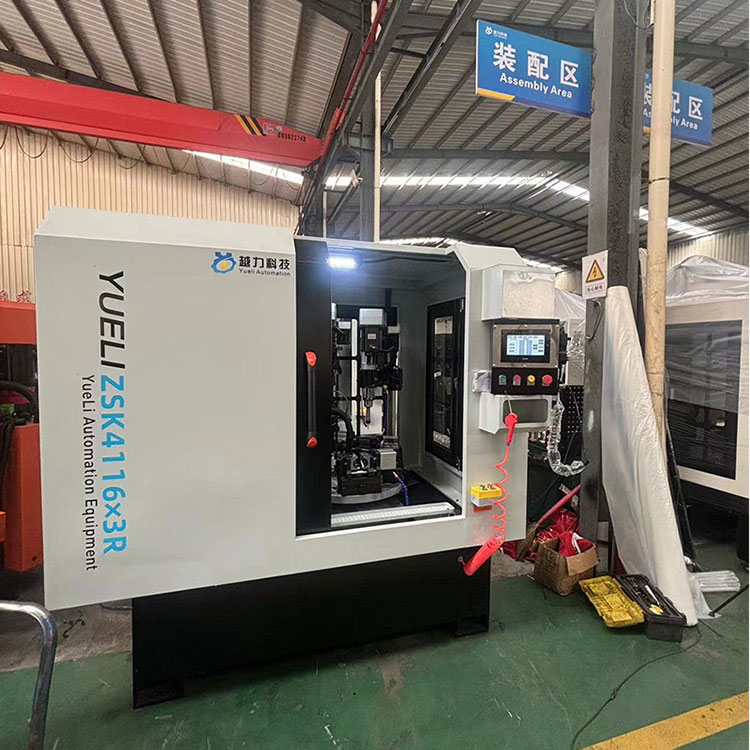

Rotační tříosý pětipolohový vrtací a závitořezný stroj Yueli Automation Equipment ZSK4116×3 je vhodný pro výrobu a zpracování velkých a středně velkých produktů dávkových dvířek. Obráběcí stroj má hladký a velkorysý vzhled, jednoduché a intuitivní ovládání, pohodlné nastavení a využívá CNC řízení s vyšším stupněm automatizace, dobrou spolehlivostí a sníženou pracovní náročností pro operátory. Může realizovat provoz a správu více strojů jednou osobou a je ideálním a účinným zařízením pro zpracování proti znečištění.

Hlavní konfigurace:

Sériové číslo	Název produktu	Model/Specifikace	Množství	Značka
1	báze	Svařovací komponenty	1	Vlastní výroba
2	Ložiska hlavní hřídele	JT6-YL92	6	Harbin
3	Vrtací a útočná síla hlavy		1	numerické řízení
4	Vrtací výkonová hlava	JT6-YL92	2	numerické řízení
5	Automatická segmentace disku	5 pracovních stanic	1	Yuntong
6	Upínání obrobku	Pneumatický	5
7	servomotor	2,3 kW	1	Xinjie
8		750W	2	Xinjie
9		1,2 kW	1	být otevřený navigaci
10	elektrické stroje	3 kW	1	Jinling
11		1,5 kW	1	Nuofan
12		750W	1	sheng xiang
13	dotykový displej	TG765S-XT	1	Xinjie
14	Stykač	LC1N1801	1	Schneider
15	PLC řízení	XTM-60T	1	Xinjie
16	Přepínací režim napájení	PMT-24V150W2BA	1	Delta
17	Frekvenční měnič	3PH-380V	1	Snadno se řídí
18	Solenoidový ventil	4V210-08	6	Yadek
19	Štít	Plně uzavřený	1

Hlavní technické parametry

Sériové číslo	kategorie	Specifikace dat	poznámky
1	Počet pracovních stanic	5 lidí
2	pracovní schopnost	Maximální průměr vrtání a závitování elektrické hlavy je 13	Ocelové komponenty
3	Přesnost segmentového gramofonu	Výstupní přesnost rozbočovače je ≤± 0,03	Referenční konfigurace Motor RV75 0,75 kW
4	Typ držáku nástroje vřetena	JT6-ER20	Standardní konfigurace
5	Parametry vřetena	Maximální otáčky 0-2000/min	Nastavitelná rychlost
6	Způsob instalace rukojeti nože	Ruční utahování šroubů
7	Způsob upínání nástroje	ER20 (8 až 14)	Standardní konfigurace
8	Horizontální napájecí hlava	Po 4#
9	Typ držáku nástroje vřetena	Morse 4 # ER40 (3 až 30)
10	Parametry vřetena	Maximální otáčky 0-1500/min	Nastavitelná rychlost
11	Přesnost práce	Přesnost polohování otvoru 0,05/přesnost opakovaného polohování 0,03
12	Tlak zdroje pracovního plynu	5-6 kg/c㎡
13	Průměr pracovního stolu	680 mm
	Možnost napájení	Celkový výkon 10,5KW
	Velikost stroje	2070X1860X2100	referenční zdroje
	Hmotnost stroje	Asi 1600 kg	referenční zdroje

Struktura a výkon obráběcího stroje

Rotační tříosý pětipolohový vrtací a závitořezný stroj je svařen s ocelovými díly a ošetřen umělým stárnutím. Má dobrou přesnost a stabilitu. Celý stroj je kombinovaná konstrukce, vybavená systémem PLC a má silnou mobilitu.

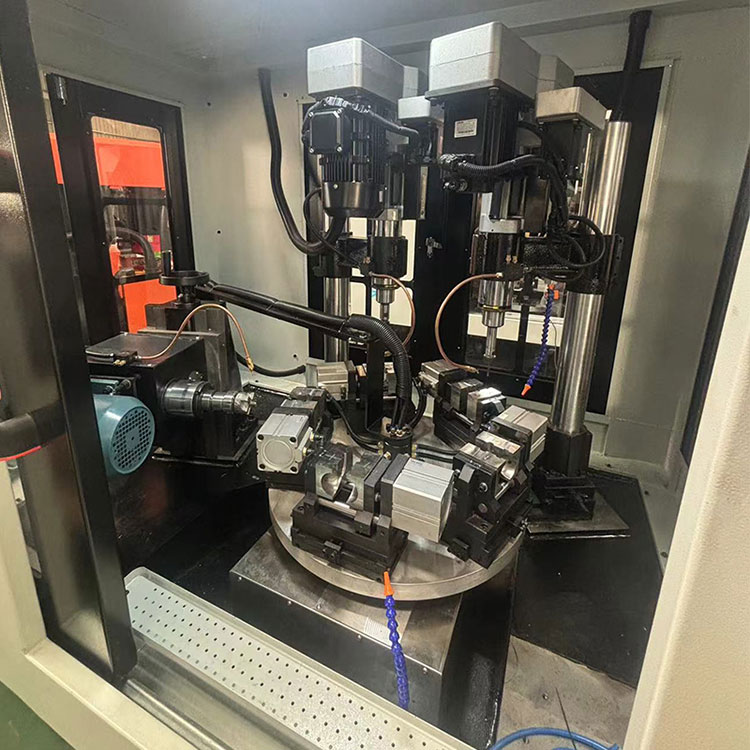

1 vrtací a závitořezná hlava, kapacita vrtání: 16 mm pro ocelové díly, 20 mm pro hliníkové díly, vrtací zdvih 100 specifikace, režim podávání: servoposuv, jeden hlavní motor: 3KW, výkonovou hlavu a otvor pro zpracování dílů lze ručně nastavit nahoru a dolů, před nastavením povolte dva šrouby na horním a spodním povrchu saní, otáčením ručního kola zvedněte a snižte výkonovou hlavu a utáhněte dva šrouby poté, co je výkonná hlava umístěna do polohy zabránit samovolnému sklouznutí napájecí hlavy; 2 vrtací hlavy: kapacita vrtání: 13 mm pro ocelové díly, 16 mm pro hliníkové díly, vrtací zdvih 80 specifikací, režim podávání: servoposuv, jeden hlavní motor: 2,3 kW, vrtací a závitořezné hlavy (JT16) jsou instalovány svisle a výšku středu dílů lze ručně nastavit nahoru a dolů. Vybaveno pětipolohovým automatickým děleným otočným stolem pro dosažení polohy pěti stanic a každý nástroj lze nastavit dopředu, dozadu, doleva a doprava. Snadné nakládání a vykládání. Každé vřeteno má nezávislé ovládání a funkce ručního nastavení. Ložiska vřetena jsou všechna ložiska Harbin; přerušovaný automatický mazací systém, vrtací hlava a závitovací hlava mají funkce rychlého posunu vpřed, pomalého vpřed, práce vpřed a rychlého vzad.

Průběh procesu: spusťte stroj → ručně naložte materiál do nakládací polohy → otočte točnu na první stanici → tři stanice zpracují současně vrtání a závitování → ruční vyložení → vstup do druhého cyklu.

Hlavní konstrukce obráběcího stroje:

Rozvod silových hlav: horizontální výkonová hlava pro vrtání a frézování čelní plochy, jedna vertikální jednotka vrtacího vřetena, dvě vertikální jednotky závitořezného vřetena, pětipolohový automatický dělený talíř, jedna základna; jedna sada obvodového systému, pět sad svítidel a jedna sada plně uzavřených plechových ochran.
