Servomotor se také nazývá výkonný motor nebo řídicí motor. V automatickém řídicím systému je servomotor akčním prvkem, jeho funkcí je transformovat signál (řídicí napětí nebo fázi) na mechanický posun, to znamená přijímaný elektrický signál na určitou rychlost nebo úhlový posun motoru. Servomotor má stejnosměrné a střídavé body.
Servomotor se také nazývá výkonný motor nebo řídicí motor. V automatickém řídicím systému je servomotor akčním prvkem, jeho funkcí je transformovat signál (řídicí napětí nebo fázi) na mechanický posun, to znamená přijímaný elektrický signál na určitou rychlost nebo úhlový posun motoru. Servomotor má stejnosměrné a střídavé body.

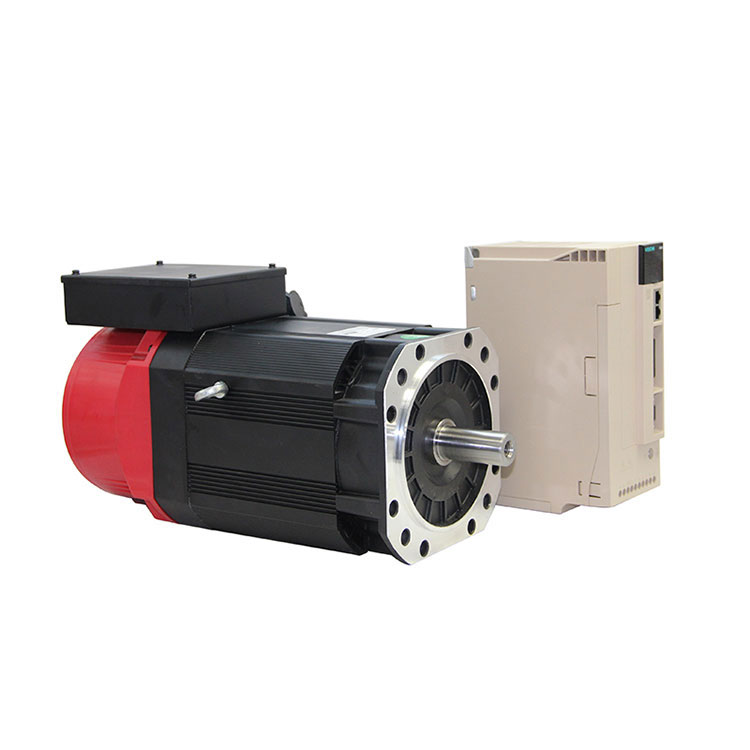

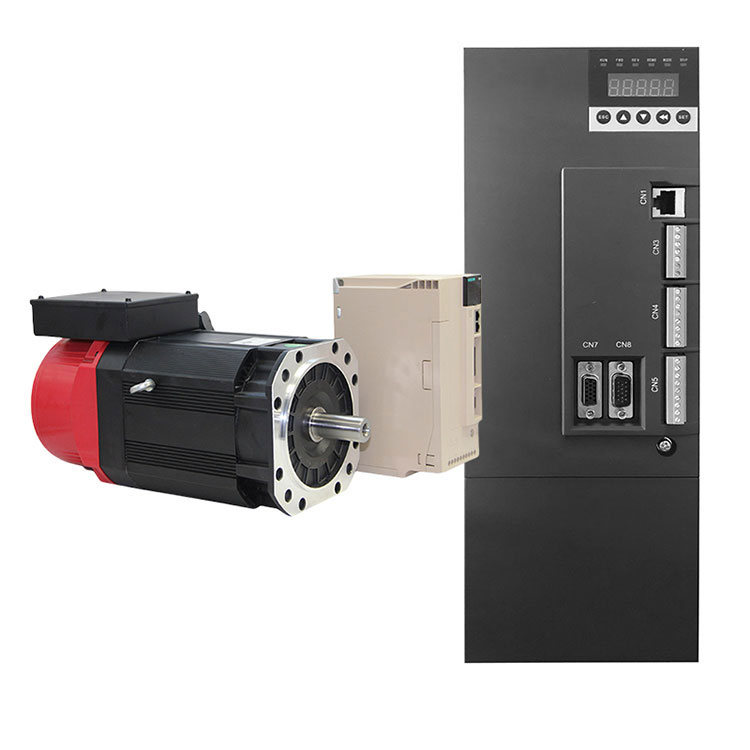

Servomotor vřetena je hnací motor vřetena při zpracování obráběcího stroje, který se používá hlavně k řízení rychlosti a polohy vřetena a ke zlepšení přesnosti pohybu a stability v procesu zpracování. Servomotor vřetena se skládá ze tří částí: servomotoru, kodéru a ovladače. Servomotor se chová jako hnací motor zátěže vřetena, přijímá povelový signál z ovladače, vrací zpět informace o otáčkách vřetena a poloze přes enkodér a poté převádí povelový signál na skutečný pohyb motoru přes driver.
Existují dva druhy režimů řízení servomotoru vřetena: řízení polohy a řízení rychlosti. Řízení polohy probíhá hlavně prostřednictvím kodéru pro zpětnou vazbu skutečné polohy vřetena pro realizaci přesnosti otáčení vřetena a řízení přesnosti polohy; ovládání rychlosti je hlavně prostřednictvím řídicího signálu výstupu regulátoru, aby se servomotor otáčel specifikovanou rychlostí, aby se dosáhlo účelu řízení rychlosti. Současně má vřetenový servomotor také některé speciální funkce, jako je zrychlení, zpomalení, řízení zatížení, omezení točivého momentu a tak dále.

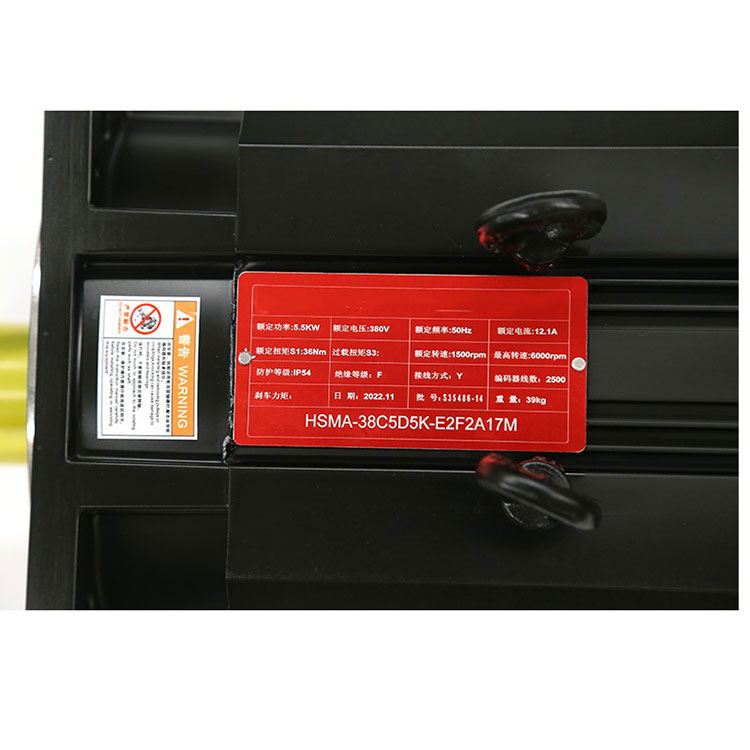

Ohodnocená práce JMENOVITÝ VÝKON |
5,5 kW |
odpor statoru (I) STATCR RESSWCE |
|
|
jmenovité napětí HODNOCENÉ VCLTS |
380 V |
Elektrický odpor statoru (X1) STATCR HEACTNCE |
|
|
způsob připojení WODE OF OOWNECTN |
Y |
Odpor rotoru (B2) ROTOR.RESSANCE |
|
|
Jmenovitá frekvence HODNOCENÁ FREKVIENOY |
50 e |
Reakce rotoru (X2) RTOR REACTNE |
|
|
jmenovitý proud JMENOVITÝ PROUD |
12 A |
excitační reaktance (Im) FEAKCE EXOTATCN |
|
|
jmenovitý moment JMENOVITÝ MOMENT |
36 Nn |
Reaktance ((m) ENUTN HEKTANE |
|
|
Srovnávací rychlost REFERENČNÍ RYCHLOST |
1500 ot./min |
stupeň izolace NSLATON CRADE |
F |
|
maximální rychlost NĚCO |
6000 t/mě |
úrovně ochrany ÚROVEŇ OCHRANY |
P:54 |
|
Setrvačnost přenosu ŽENA CF NERTA |
0,0151 kg*m² |
počet pólů PÓL |
4 |
|
charakter služby RATN |
$ |
hmotnost WECHT |
|
|

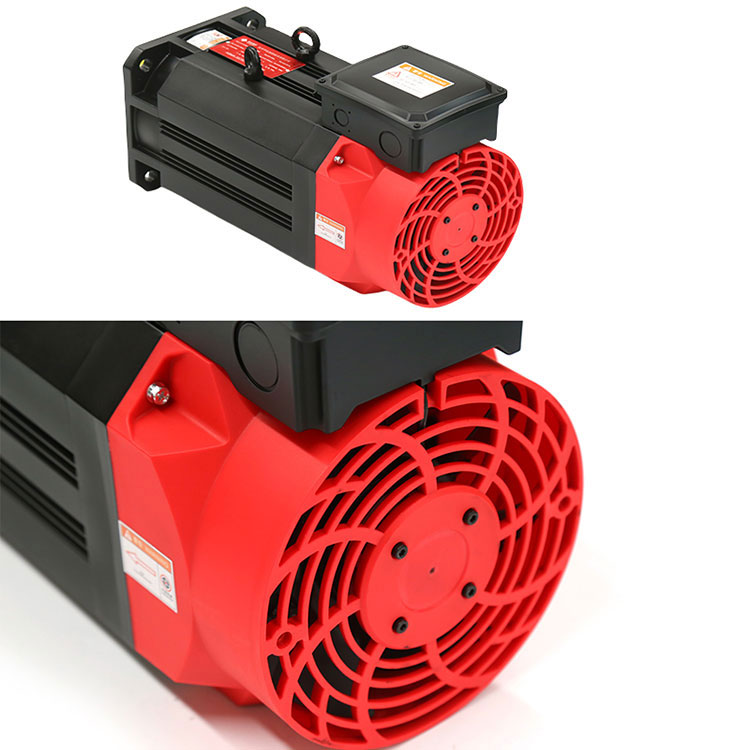

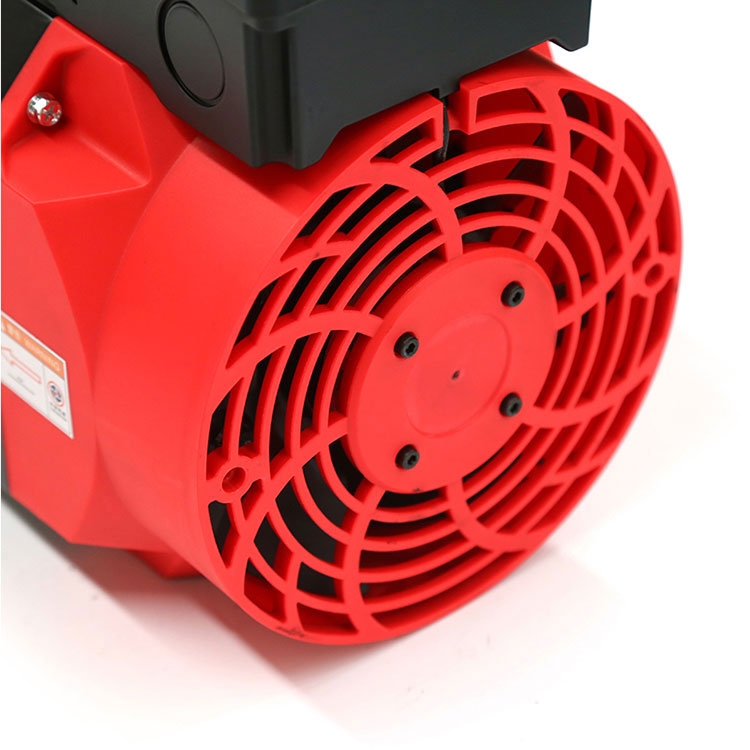

Větrák 000 LN3 VENTILÁTOR |
Hodnocený řetězec JMENOVITÝ VÝKON |
34W/0,22A |
||
Odingové napětí JMENOVITÉ NAPĚTÍ |
1PH 220V |
|||
kodér KÓDÉR |
Počet pulzů na graf KAŽDÉ KOLO PLLSE ČÍSLO |
|
||
Výstupní metoda VÝSTUP MCDE |
|
|||
brzdové zařízení BRZDA HGGNG |
název NÁZEV |
|
||
Parametry dat PAEAMETER DAT |
|
Servomotor vřetena je široce používán ve všech druzích zařízení na zpracování obráběcích strojů, jako je soustruh, frézka, bruska, vrtačka a další strojní zařízení. Jeho hlavní funkce se používá k pohonu vřetena, řízení rychlosti a polohy pohybu vřetena tak, aby proces zpracování obráběcího stroje dosáhl očekávané přesnosti a účinnosti. Mezi nimi je výhodou vřetenového servomotoru to, že může rychle reagovat na signály řízení pohybu, poskytuje vysokou rychlost a vysokou přesnost řízení rychlosti a polohy a má určitou provozní stabilitu a nosnost.
Použití vřetenového servomotoru může zlepšit přesnost zpracování obráběcích strojů a zvýšit efektivitu výroby. V automatických obráběcích strojích jsou nezbytnou součástí CNC obráběcí stroje a další vysoce přesné obráběcí stroje, které podporují požadavky na vysokorychlostní a vysoce přesné zpracování. Současně lze vřetenový servomotor použít také v průmyslové automatizaci, letectví, lékařském vybavení a dalších oblastech, aby poskytoval podporu automatizačních pohonů pro různá průmyslová odvětví.
1. fyzická konstrukce
Servo-vřetenový motor je servomotor s vestavěným vřetenem, který integruje vřeteno, servomotor a synchronizátor. Zatímco běžný servomotor je pouze nezávislý servomotor, který musí být koordinován s dalším mechanickým zařízením, aby bylo dosaženo příslušných funkcí.
2. způsob kontroly
Servomotor vřetena používá ovladač vřetena k ovládání rychlosti vřetena a servoregulátor k realizaci řízení točivého momentu a rychlosti. Řízení běžného servomotoru je založeno hlavně na třech aspektech polohy, rychlosti a točivého momentu a jeho režim řízení je složitější.
3. požadavek na výkon
Servovřetenový motor je vhodný především pro vysokorychlostní rotaci a požadavky na vysoce přesné zpracování, vyžadující vysokou přesnost řízení, vysokou rychlost odezvy a pro řízení vřetena a servomotoru současně. Požadavek na řízení běžného servomotoru je především v poloze, rychlosti, točivém momentu z těchto tří aspektů mají velmi vysoké požadavky, je třeba zajistit přesnost a výkon řízení.
4. Hlavní schéma servomotoru
Rotace vpřed a vzad: chyba rychlosti +/-1 ot./min., zrychlení a zpomalení 3000 ot./min po dobu 1 sekundy.
Nezávislé kvazi-stop: vysoce přesné polohování (0,03), pohodlné pro zvedání a spouštění robota obrobku.
Pevné závitování: až 3000 ot./min tuhé závitování, minimální síla zubu M3.
Funkce osy C: přesnost separace může dosáhnout +/-1 puls a přesnost vozidla a frézování může být až 0,01 ot./min.
Nízká rychlost těžkého řezání: okamžité 3násobné přetížení, zajištění stabilní řezné rychlosti, vhodné pro zpracování odlitků.
Vysokorychlostní přesné obrábění: konstantní výkon nad 1500 ot./min., stabilní rychlost, zaručený povrch.
Silná použitelnost: lze jej použít s mnoha domácími i zahraničními horními stroji (CNC systém, PLC atd.).
Výkonný sekundární vývoj: můžete přizpůsobit speciální funkce podle požadavků zákazníka.
