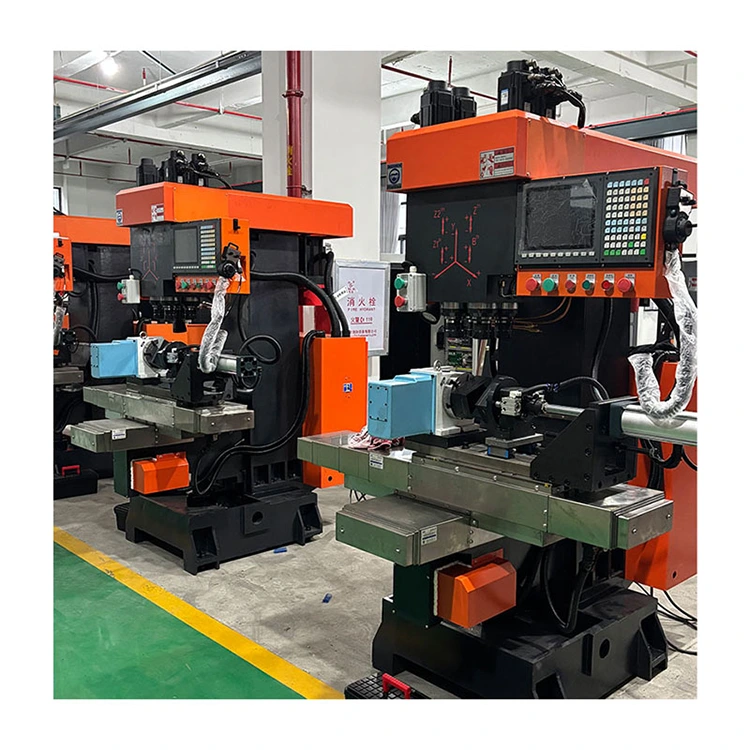

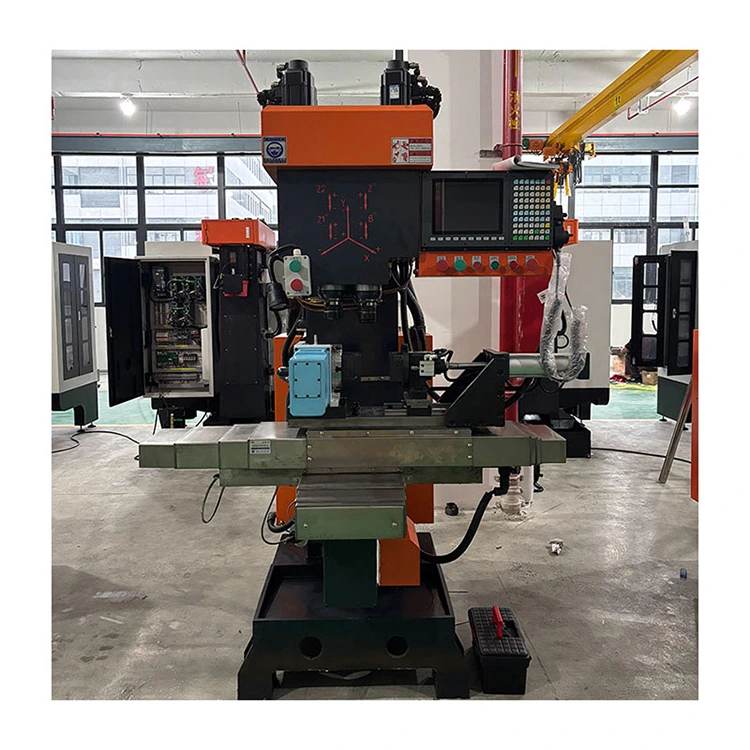

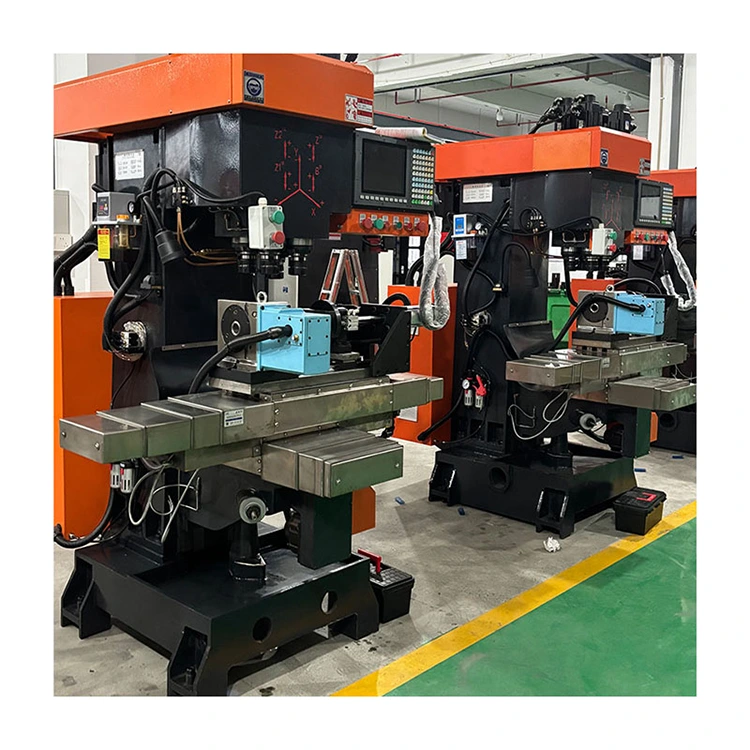

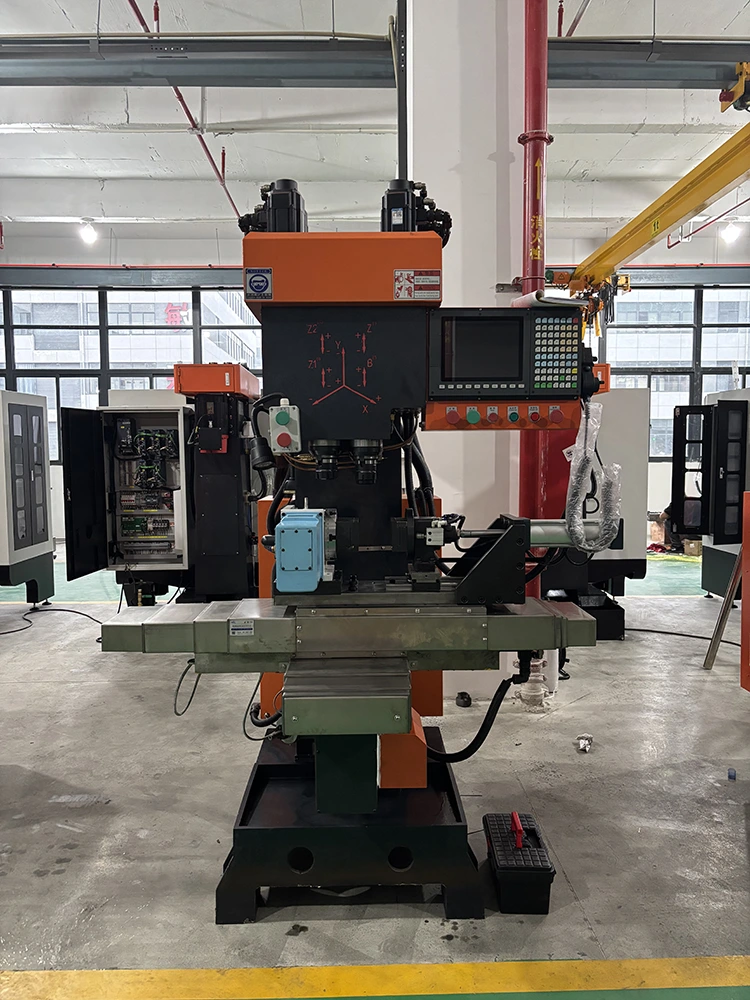

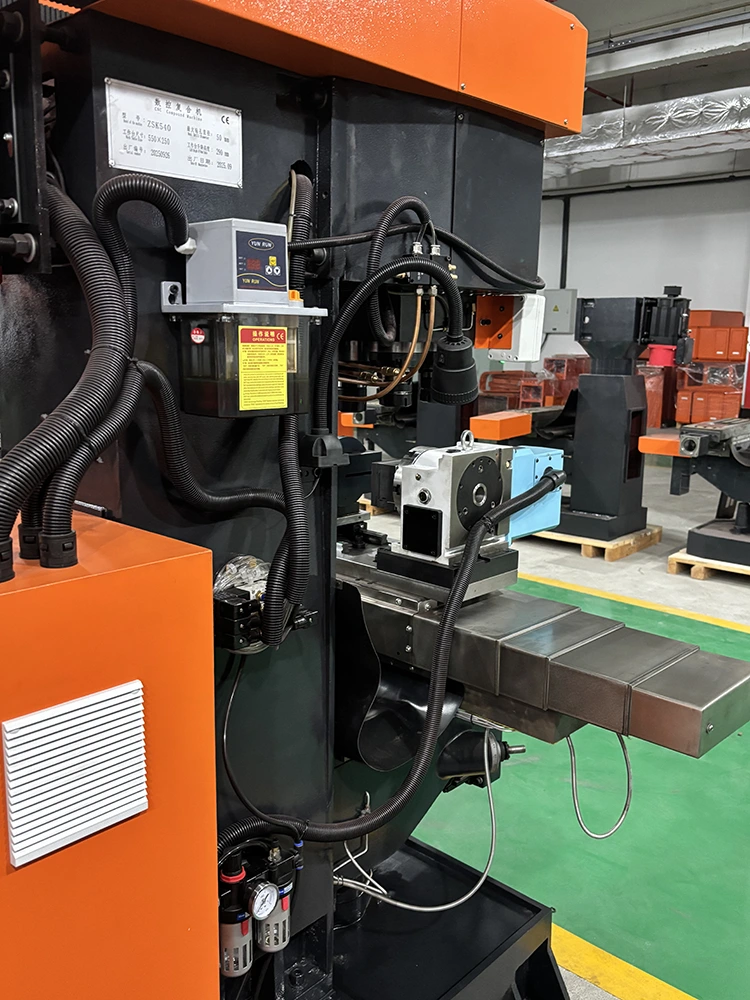

Multifunkční 4vřetenový vrtací stroj na řezání závitů

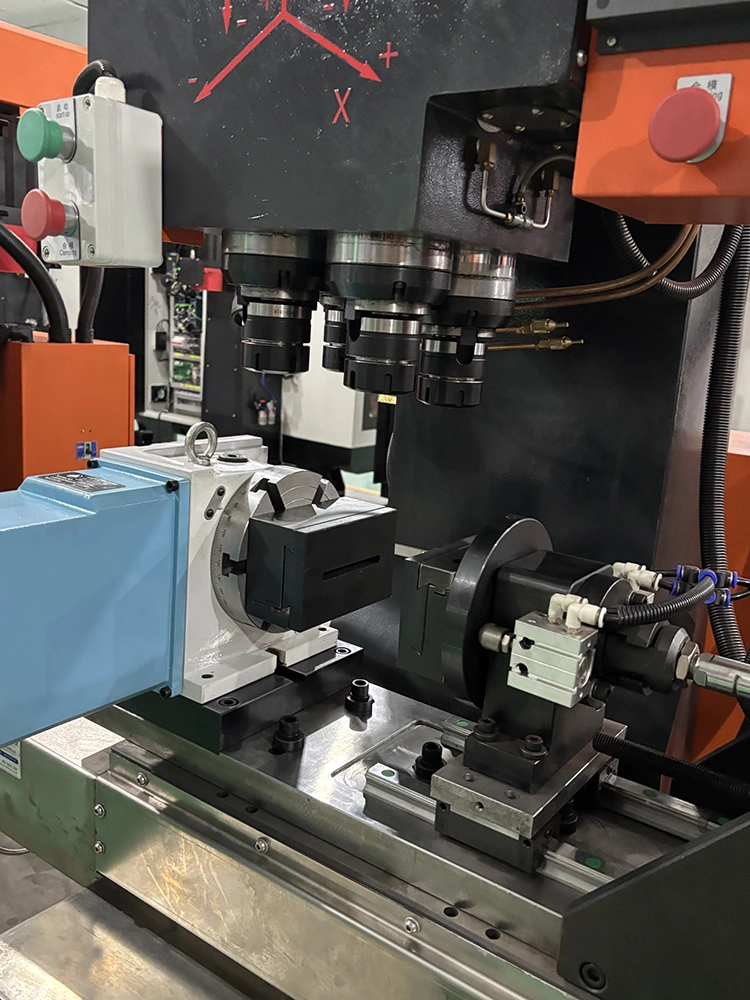

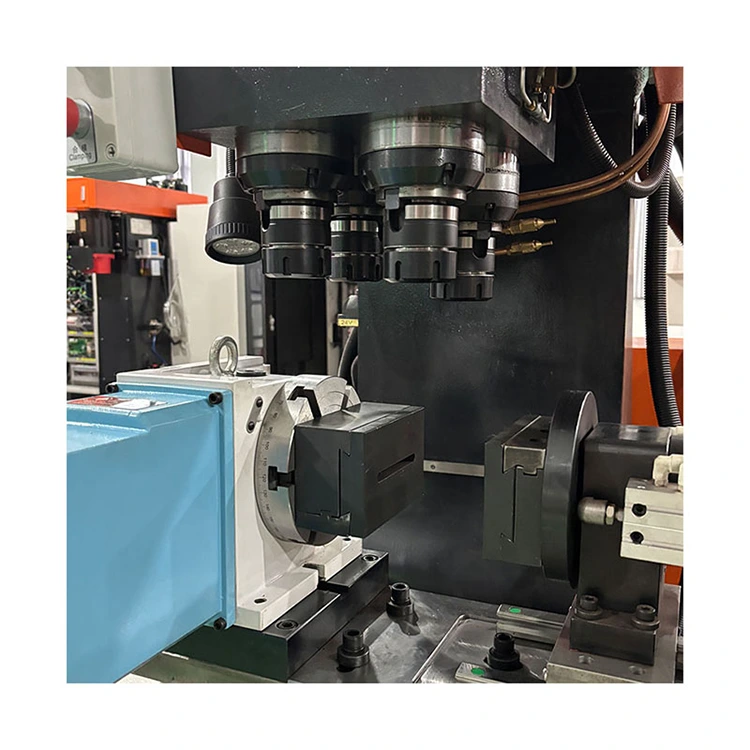

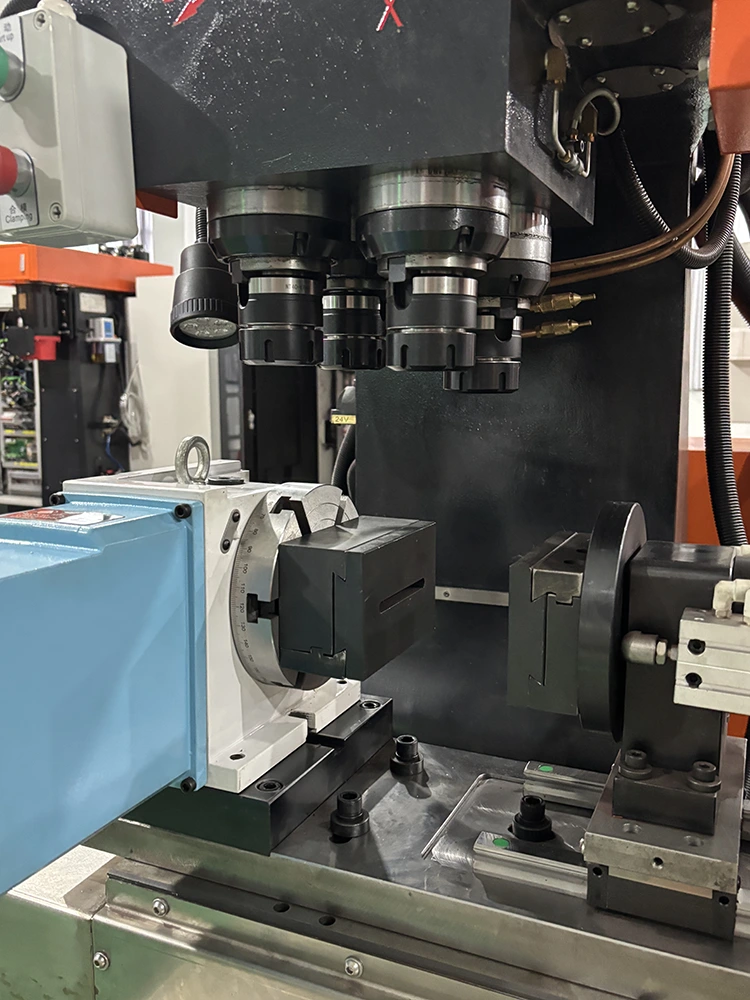

Vysoce kvalitní multifunkční 4vřetenový vrtací závitořez YueLi je čtyřosé CNC obráběcí centrum integrující funkce vrtání, závitování, frézování a drážkování. Je vybaven čtvrtou osou a může dokončit vrtání, závitování, frézování a zapichování v různých rovinách.

Modelka:ZSK540

Odeslat dotaz

Popis výrobku

Vlastnosti produktu

1. Všechna čtyři vřetena vysoce kvalitního multifunkčního 4vřetenového vrtacího závitořezného stroje YueLi jsou vybavena vysoce výkonnými motory a mohou pracovat nezávisle. Vodící šrouby používají kuličkové šrouby k zajištění stabilního a přesného provozu. Rychlost lze kdykoli upravit a zajistit tak přesnost při opakovaném obrábění.

2. Litinové lůžko prošlo více než šestiměsíční úpravou přirozeného stárnutí, zajišťující vynikající stabilitu. Vodicí lišty pracovního stolu a vodicí šrouby jsou navrženy pro velká zatížení a zabraňují otřesům i při obrábění těžkých materiálů. Klíčové komponenty jsou ručně škrábány zkušenými techniky, aby bylo zajištěno dokonalé usazení všech dílů.

3. Multifunkční 4vřetenový vrtací závitořezný stroj používá řídicí systém Taiwan Yitu, který se snadno ovládá pouhým dotykem obrazovky. Ikony tlačítek jsou intuitivní a snadno pochopitelné, což umožňuje i začátečníkům naučit se je používat během půl dne. Běžně používané obráběcí programy jsou předem uložené a lze je přepínat jedním kliknutím při změně produktů.

4. Celý stroj je pevně utěsněn, což účinně zabraňuje kovovým třískám, olejovým skvrnám a úniku chladicí kapaliny. Korejské pneumatické komponenty poskytují citlivou odezvu a významný účinek nouzového brzdění. Otevřením ochranného krytu se automaticky zastaví provoz stroje, čímž je zajištěna bezpečnost.

Parametr produktu

Název parametru	Spec
Maximální zdvih osy X (kuličkový šroub) mm	400 mm
Vzdálenost od osy vřetena k povrchu vodicí dráhy lože mm	400 mm
Celkové rozměry (D×Š×V):	105 mm
Závitník vřetena	BT40
Maximální zdvih Z1/Z2/Z3/Z4, mm	135 mm
Středová vzdálenost vřetena mm	120 mm
Vzdálenost od čela vřetena k povrchu pracovního stolu mm	250/500 mm
Vzdálenost od osy vřetena k povrchu vodicí dráhy lože mm	250
MAX průměr vrtání mm	50 mm
Maximální průměr závitu mm	50 mm
Otáčky vřetena r/min	0-3000 ot./min
Výkon motoru vřetena KW	5,5 kW
Celkové rozměry (D×Š×V):	1700×1850×2250
Čistá hmotnost stroje, kg	1600 kg

Kontrola kvality

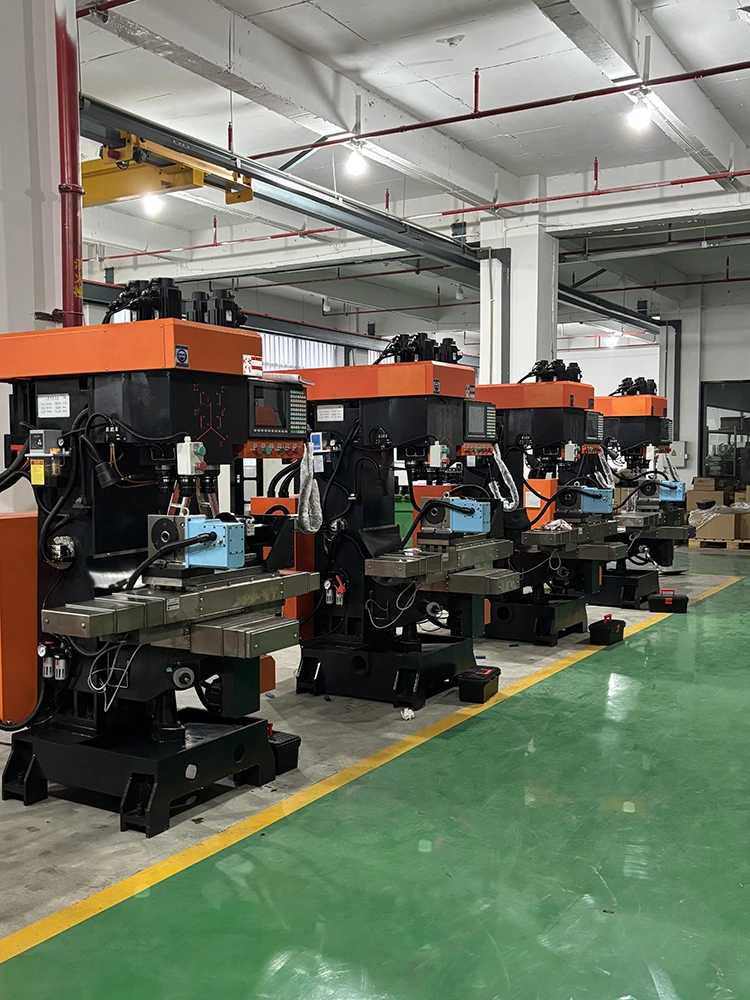

Před opuštěním továrny je multifunkční 4vřetenový vrtací závitořezný stroj opakovaně testován pomocí laserového zařízení, aby byla zajištěna bezchybná přímost a vodorovnost vodicích lišt. Obráběcí stroj má vestavěnou funkci kompenzace chyb, zachovává přesnost i po dlouhodobém používání. Vysoká přesnost opakovaného polohování zajišťuje, že změny nástroje neovlivňují přesnost.

Aplikace produktu

Je schopen dokončovat obrábění měděných dílů, hliníkových dílů, slitin zinku a ocelových dílů a je vhodný pro průmyslová odvětví, jako je instalatérská a sanitární keramika, protipožární ventily, kování pro ovládání dveří, kování pro domácí spotřebiče, vodoměry a díly pro automobily/motocykly a letecký průmysl.
