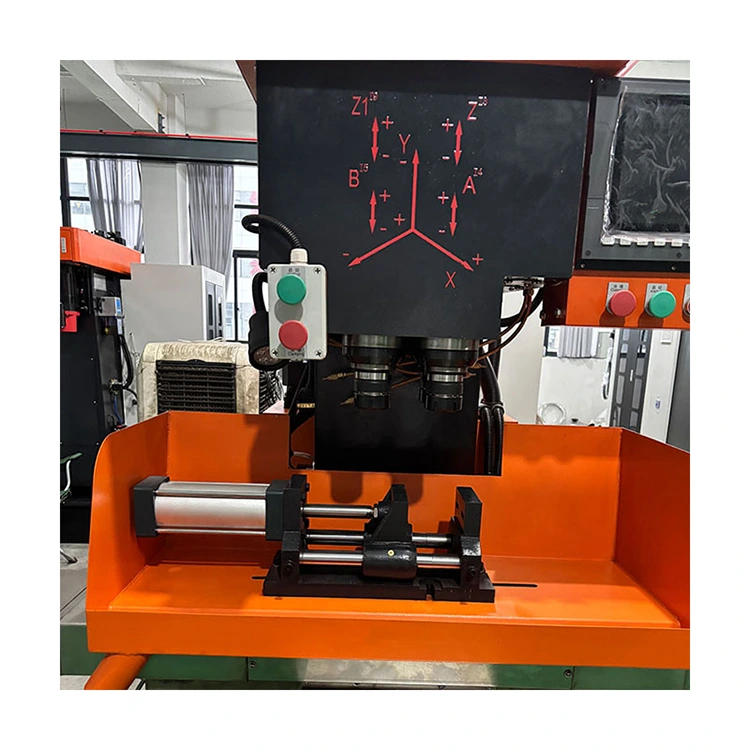

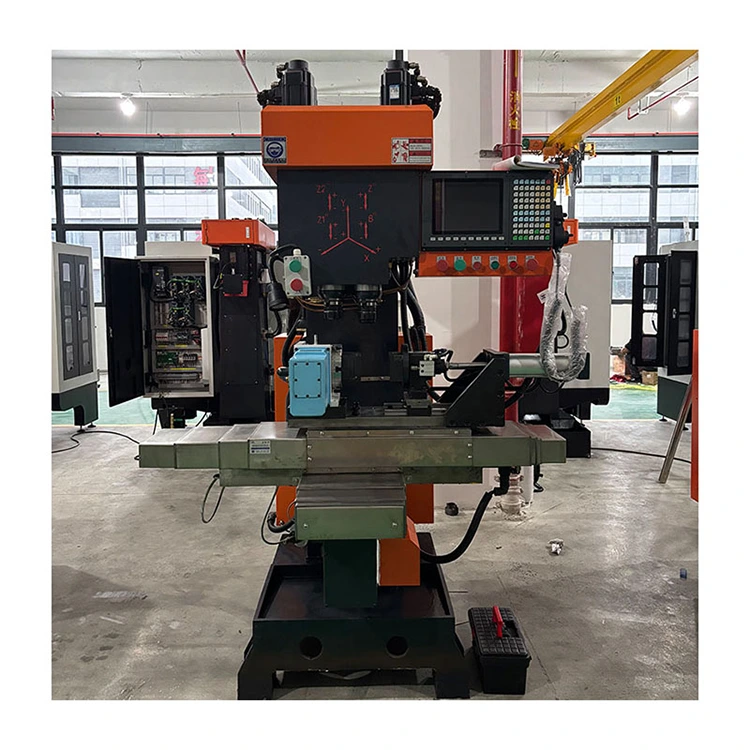

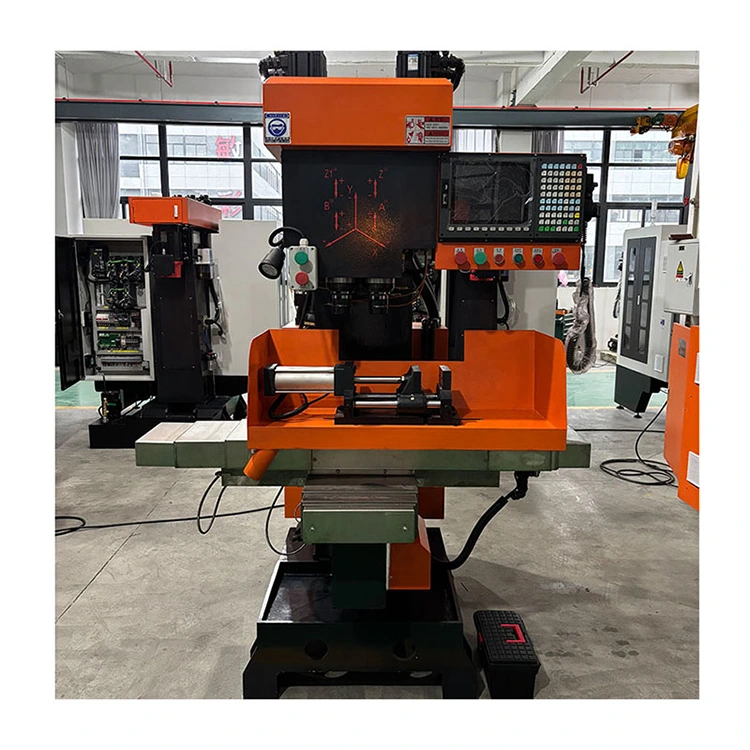

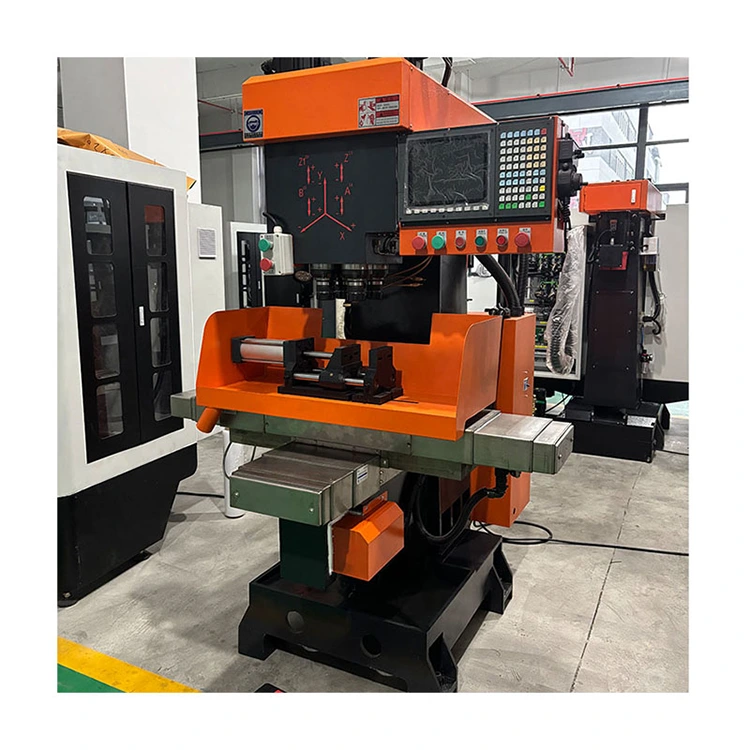

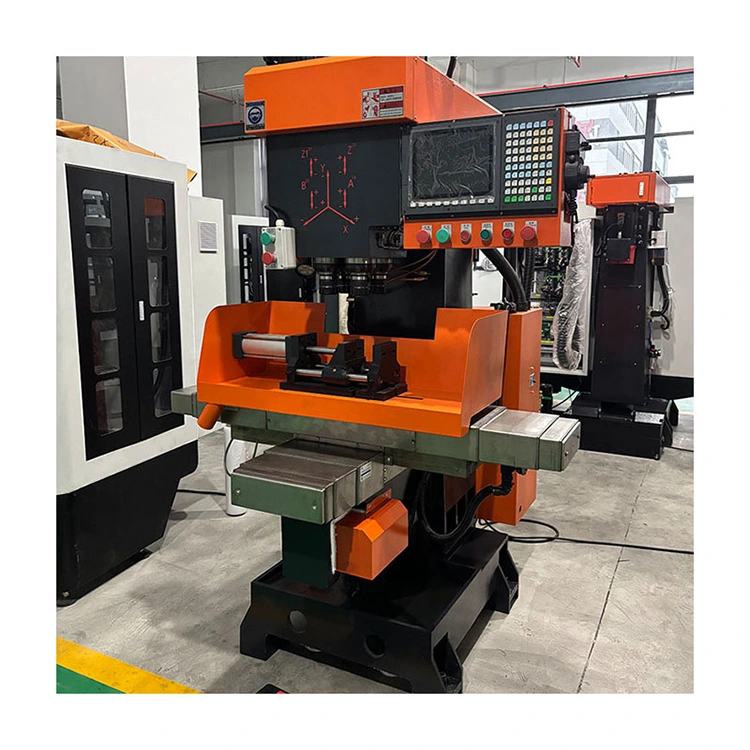

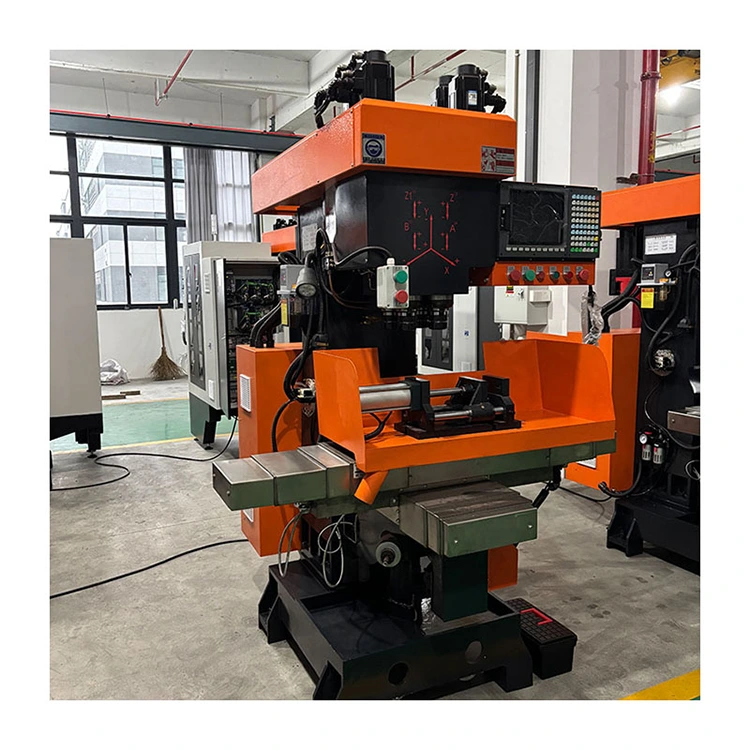

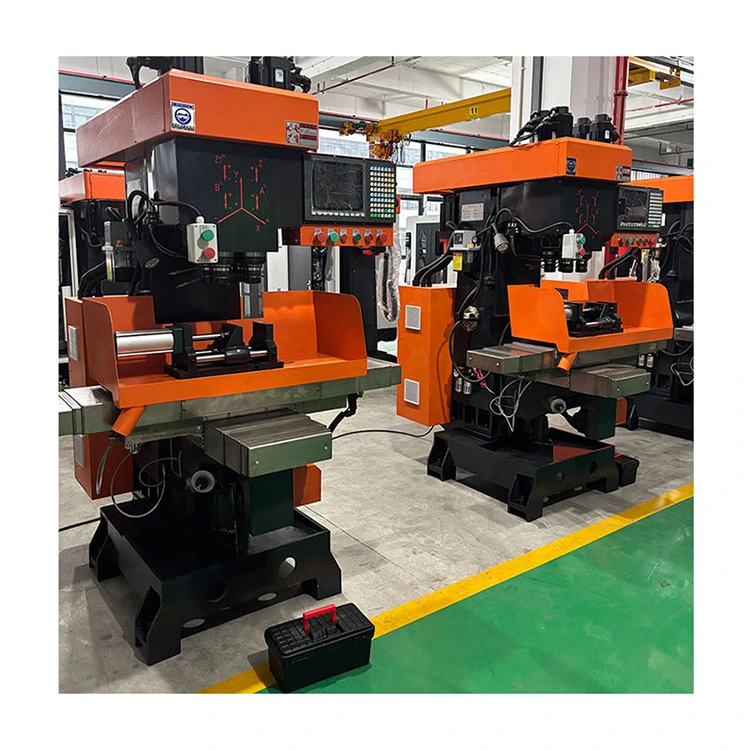

Vertikální 4vřetenový CNC složený stroj

Struktura a výkon obráběcího stroje

1. Střed vysoce kvalitního vertikálního 4vřetenového CNC složeného stroje YueLi používá tchajwanský řídicí systém Hust pro svou sekci řízení programu, která obsahuje funkci detekce, která zabraňuje poškození kohoutků nebo nástrojů způsobeným poruchami solenoidového ventilu nebo válce; má uživatelsky přívětivé rozhraní a snadno se ovládá.

2. Vertikální 4vřetenový CNC Compound Machine je vhodný pro střední až velké dávkové zpracování dílů, může dokončit proces v jediné upínací operaci, nabízí vysokou účinnost a dobrou přesnost.

3. Mechanismus závitování nevyžaduje změnu převodu vodícího šroubu; rozteč je standardní a hlavní servomotor Alpha má vestavěnou funkci konverze frekvence, která zlepšuje drsnost povrchu závitů zpracovávaných dílů a zajišťuje přesnost zpracování.

4. Nezávisle vyvinuté komponenty výkonové hlavy, přesně broušené, s dobrou odolností proti opotřebení a dlouhou životností.

5. Systém Hust CNC umožňuje nastavení vhodné rychlosti posuvu podle potřeby. Po delším používání může dojít k opotřebení vodícího šroubu a samotný systém má funkci kompenzace nástroje.

6. Všechny pohyblivé kluzné plochy využívají centralizované automatické mazací zařízení pro zajištění životnosti obráběcího stroje.

7. Pohyb posuvného stolu je poháněn servomotorem, který umožňuje digitální nastavení více souřadnic, což má za následek vysokou přesnost polohování, nízké vibrace a rychlou odezvu.

8. Během zpracování se na dotykové obrazovce zobrazuje stav zpracování obrobku a v případě poruchy je k dispozici funkce alarmu.

9. Plně uzavřená ochrana zajišťuje osobní bezpečnost a zlepšuje prostředí zpracování.

Hlavní konfigurace

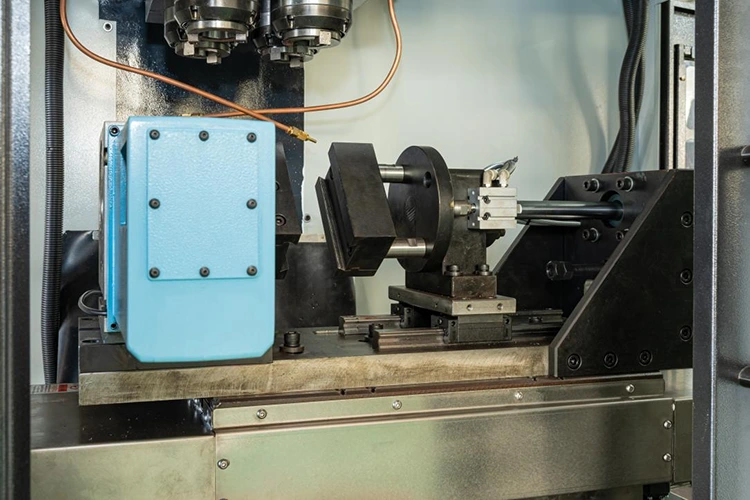

Parametry čtvrté osy

Návod k instalaci

1.  Instalace platformy bude upravena v souladu s ustanoveními článku 3.1 GB/T17421.1-1998. Umístěte pracovní stůl doprostřed tahu a umístěte vodováhu do středu pracovního stolu. Odečet hladiny ve vertikálním i horizontálním směru nesmí překročit 0,04/1000 mm.

2. Hlavní napájecí kabel nesmí být menší než 4 mm². Po dokončení kabeláže zkontrolujte, zda je kabeláž správná a zda jsou kabelové svorky dotaženy.

3.  Instalace vertikálního 4vřetenového CNC složeného stroje by měla být podle potřeby uzemněna, odpor stroje vůči zemi by měl být menší než 4 ohmy a průměr zemnícího vodiče by měl být větší než 2,5 mm².

Aplikační pole

Vysoce kvalitní vertikální 4vřetenový CNC složený stroj YueLi je schopen dokončovat kovové řezání měděných dílů, hliníkových dílů, slitin zinku a ocelových dílů a je vhodný pro průmyslová odvětví, jako je instalatérská a sanitární keramika, protipožární ventily, kování pro ovládání dveří, hardware pro domácí spotřebiče, vodoměry a díly pro automobily/motocykly a letecký průmysl.
