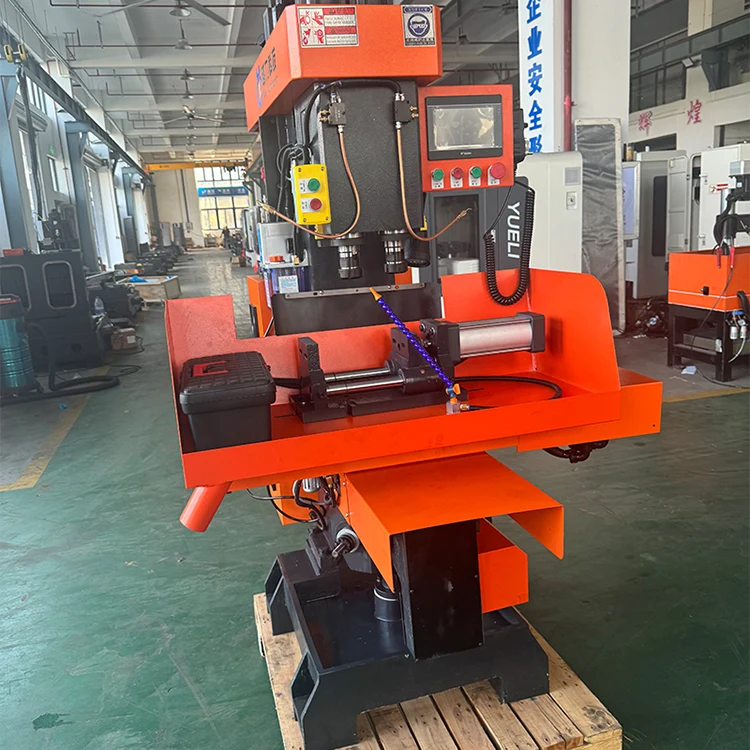

Jak vertikální dvouosý složený stroj předefinuje vysoce účinné dávkové zpracování?

1. Dvouvřetenová architektura

V srdciVertikální dvouosý složený strojspočívá ve dvouvřetenové konfiguraci, která zásadně mění způsob, jakým se přistupuje k dávkovému zpracování. Na rozdíl od jednovřetenových strojů, které vyžadují více průchodů a časté výměny nástrojů, tato konstrukce zahrnuje dvě nezávislá vřetena pracující v koordinovaném uspořádání vertikální osy. Osy Z1 a Z2 jsou od sebe vzdáleny 120 mm, což umožňuje současné obrábění dvou prvků na stejném obrobku nebo paralelní zpracování dvou samostatných dílů.

Každé vřeteno akceptuje kuželové nástroje NT30 a poskytuje nastavitelné otáčky od 10 do 3000 ot./min., což poskytuje flexibilitu pro operace vrtání, vystružování a závitování. Dvouosý přístup efektivně zdvojnásobuje propustnost pro vhodné aplikace při zachování přesnosti požadované pro komponenty dveřního kování a podobné středněsériové výrobky.

2. Základní technické specifikace

Pochopení schopností stroje začíná jeho klíčovými parametry. Následující tabulka shrnuje základní specifikace, které definují její provozní obálku:

Pojezd v ose X 320 mm a zdvih v ose Y 120 mm poskytují adekvátní pracovní prostor pro výrobky dveřního kování a podobné komponenty. Zvedací plošina nabízí 160 mm nastavitelnou vzdálenost, která se přizpůsobí různým výškám obrobku. S maximální rychlostí pohybu 30 m/min na ose X umožňuje stroj rychlé polohování, které přispívá k celkovému zkrácení doby cyklu.

3. Strukturální integrita

TheVertikální dvouosý složený strojje navržen se zaměřením na tuhost a odolnost. Struktura karoserie je pozoruhodně kompaktní a zároveň si zachovává vynikající tuhost – kritický faktor pro zachování přesnosti při současných operacích se dvěma vřeteny. K této konstrukční robustnosti přispívá několik konstrukčních možností:

• Vysoce kvalitní vřetena z legované oceli:Každé vřeteno je vyrobeno z prvotřídní legované oceli, podrobené procesům kalení a tepelného zpracování, po kterém následuje přesné broušení pro vysokou odolnost proti opotřebení.
• Ultrazvukově kalené kluzné povrchy:Kluzné plochy procházejí ošetřením ultrazvukovým kalením, což výrazně zvyšuje tvrdost povrchu a odolnost proti opotřebení. Integrované mazací zařízení zajišťuje trvalý výkon po dlouhou životnost.
• Systém určování polohy vyrovnávací paměti:Pracovní stůl obsahuje startovací zařízení s polohováním nárazníku, které minimalizuje vibrace při rychlých bočních pohybech.
• Rukojeť typu táhla:Bezpečnost je řešena konstrukcí rukojeti s vytahovací tyčí, která odolává náhodnému uvolnění.

Tyto konstrukční prvky společně zajišťují, že si stroj zachovává polohovou přesnost i při požadavcích kontinuální sériové výroby.

4. Provozní pracovní postup

Provozní filozofieVertikální dvouosý složený strojse soustředí na snížení manuálních zásahů při maximalizaci propustnosti. Řízení PLC poskytuje vyšší úroveň automatizace ve srovnání s konvenčními reléovými systémy a poskytuje vynikající spolehlivost, která přímo snižuje únavu operátora.

Mezi klíčové vlastnosti pracovního postupu patří:

• Zpracování jedné instalace:Operace vrtání, vystružování a závitování pro velký počet dílů lze provést najednou.
• Správa více strojů:Intuitivní ovládání a automatizované ovládání umožňuje jedinému operátorovi řídit více strojů současně.
• Pohodlné nastavení:Stroj se vyznačuje jednoduchými a intuitivními nastavovacími mechanismy, které zkracují dobu nastavení mezi dávkami.
• Design proti znečištění:Zařízení obsahuje funkce, které minimalizují rizika kontaminace, díky čemuž je vhodné pro prostředí, kde jde o čistotu.

Tento návrh pracovního postupu se přímo promítá do vyšší efektivity pro prostředí malých až středně velkých sérií, kde čas na nastavení a dostupnost operátora často určují celkovou produktivitu.

5. Rozsah aplikace

Vertikální dvouosý složený stroj je speciálně přizpůsoben pro výrobu a zpracování malých až středně velkých sérií výrobků dveřního kování. Toto aplikační zaměření využívá schopnost stroje se dvěma vřeteny vrtat, vystružovat a závitovat více funkcí na součástech dveřního kování v jediné upínací operaci.

Kromě dveřního kování jsou specifikace stroje – zejména jeho maximální průměr vrtání 32 mm a kapacita závitování M32 – vhodné pro širší řadu měděných a neželezných kovových součástí. Hmotnost stroje 900 kg a půdorys 1 100 × 1 230 × 1 980 mm (včetně plechového krytu) naznačují, že stroj je dostatečně objemný pro výrobní prostředí, ale zároveň dostatečně kompaktní pro dílny s omezenou podlahovou plochou.

Výběr komponent dále definuje profil spolehlivosti stroje: servomotory Sunicon a CNC systém, AC stykače Schneider, relé Omron a domácí kuličkové šrouby a lineární saně. Tato kombinace zavedených značek a kvalitních komponent přispívá k pověsti stroje díky konzistentnímu výkonu.
