Abstraktní

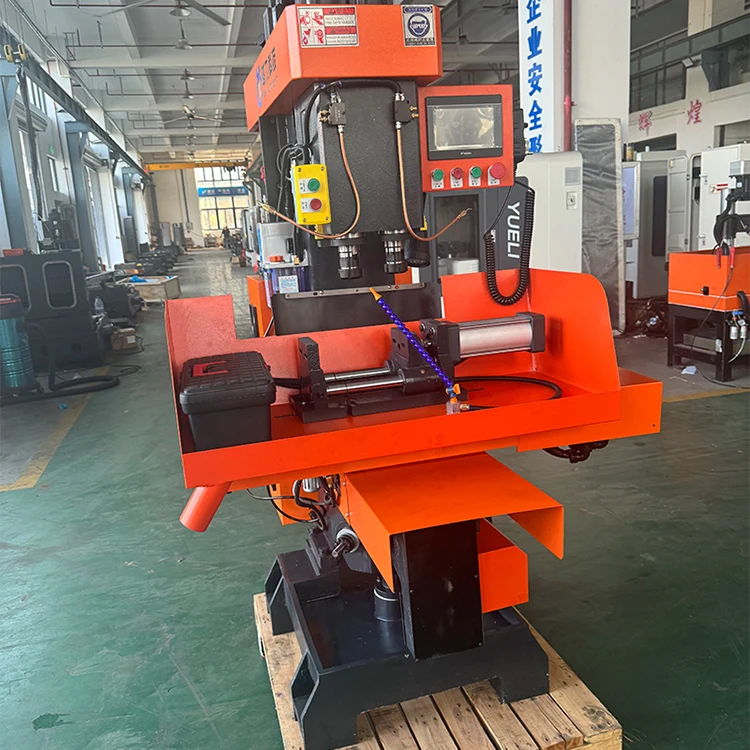

Moderní přesná výroba neustále usiluje o vyšší rozměrovou konzistenci a méně upínacích cyklů pro složité mechanické díly.Vertikální dvouosý složený strojintegruje víceosé řízení pohybu a smíšené obráběcí funkce do jednoho rámu stroje, čímž omezuje opakované přemisťování obrobku během výroby. Tento obsah zkoumá jeho strukturální vlastnosti, základní možnosti obrábění, vhodné typy obrobků, provozní aspekty a praktické rady ohledně nastavení pro výrobní inženýry a dílenské techniky.
Obsah — Kliknutím na každou položku přejdete na odpovídající sekci
1. Strukturální uspořádání a integrovaná logika obrábění
Tradiční obráběcí stroje často oddělují procesy soustružení, frézování a vrtání na nezávislá zařízení. Je-li požadováno víceúčelové obrábění, musí být obrobky několikrát demontovány, znovu vyrovnány a upnuty. Každý krok opětovného upnutí představuje potenciální odchylku polohy a prodlužuje celkové cykly zpracování.Vertikální dvouosý složený strojpřináší různé řezné operace do jediné pracovní obálky a dokončuje obrábění různorodých prvků bez opakované manipulace se součástmi.
Vertikální konstrukce rámu poskytuje stabilní mechanickou tuhost proti vibracím řezné síly. Dvě koordinované osy poháněné servomotory podporují synchronizovaný pohyb během kompozitních řezných drah. Mechanismus výměny nástrojů umožňuje přepínání mezi různými řeznými nástroji v rámci jednoho programového cyklu, pokrývající úlohy soustružení vnějšího profilu, čelní frézování, vrtání otvorů a závitování pro jedno nastavení upnutí obrobku. Pokročilá CNC řídicí jednotka interpretuje složité programy G-kódu tak, aby synchronně koordinovala rychlost vřetena, rychlost posuvu a pohyb ve dvou osách.
Vyztužení rámu stroje a komponenty tlumící vibrace potlačují rezonanci vznikající při řezání s vysokým zatížením. Taková mechanická konstrukce zachovává stabilní polohovou přesnost i při nepřetržitém dlouhodobém výrobním provozu. Operátoři mohou jednou naložit polotovary ze surového materiálu a dokončit většinu požadovaných geometrických prvků před vyložením hotových součástí.
- Vertikální pevný rám pro lepší antivibrační výkon
- Duální synchronizované servoosy pro složené trajektorie řezání
- Automatické přepínání více nástrojů během jednoho upínacího cyklu
- Jednotné CNC řízení pro koordinované programování více pohybů
- Minimalizujte opakované vyjímání a opětovné vyrovnávání obrobku
- Kompaktní půdorys ve srovnání s nasazením více samostatných obráběcích strojů
2. Základní výkon a technické specifikace
Přesnost obrábění, rozsah zdvihu a parametry vřetena definují skutečnou kapacitu kompozitních obráběcích strojů. Výběr vhodného zařízení vyžaduje přizpůsobení limitů zdvihu stroje, výkonu vřetena a rozlišení polohy cílovým rozměrům obrobku a tvrdosti materiálu. Klíčové parametry přímo určují, které typy komponent lze dokončit v rámci pracovního postupu s jedním nastavením.
Přesnost polohování a přesnost opakovaného polohování jsou kritickými indikátory pro konzistenci dávkových komponent. Vysoce přesné lineární vodicí páry a enkodéry s vysokým rozlišením podporují stabilní pohyb os. Vřetenová jednotka poskytuje dostatečný krouticí moment pro řezání kovů napříč legovanou ocelí, nerezovou ocelí, hliníkem a dalšími běžnými strojírenskými materiály. Pomocné subsystémy zahrnují mechanismus pro odstraňování třísek, cirkulaci mazání a dodávku chladicí kapaliny pro udržení nepřetržitého dílenského provozu.
| Výkonová položka | Typický rozsah parametrů | Funkční hodnota |
|---|---|---|
| Konfigurace hlavní osy | Servovřeteno s vysokým točivým momentem | Zvládněte náročné úkoly při řezání tvrdých materiálů |
| Přesnost polohování os | Tolerance na úrovni mikronů | Zaručit konzistentní rozměrový výstup pro šarže |
| Maximální rozměr obrobku | Přizpůsobitelné podle modelu rámu | Přizpůsobte se různým požadavkům na velikost přířezu |
| Automatická kapacita nástroje | Více nástrojových stanic | Realizujte automatické přepínání nástrojů se smíšenými procesy |
| Chlazení a mazání | Systém přívodu cirkulující kapaliny | Snižte opotřebení nástroje a kontrolujte teplotu řezné zóny |
| Řídicí systém | Specializovaný CNC ovladač | Podpora kompilace komplexního programu pro obrábění složených materiálů |
3. Výhody pro složité přesné obrobky
Mnoho složitých mechanických dílů obsahuje současně souosé válcové plochy, čelní drážky, distribuované skupiny děr a frézovací profily. Pokud se vyrábí na samostatném zařízení, budou se při každé upínací operaci kumulovat kumulativní chyby polohování.Vertikální dvouosý složený strojeliminuje většinu mezilehlých kroků opětovného upnutí a zachovává jednotnou referenční hodnotu pro všechny obráběné prvky.
Snížená manipulace s obrobkem také snižuje riziko poškrábání povrchu nebo deformace způsobené opakovanou upínací silou. U sériové výroby pomáhá stabilní referenční referenční hodnota zúžit celkové rozměrové odchylky mezi hotovými díly. Inženýři mohou sestavit kompletní programy zpracování pokrývající všechny požadované funkce, takže stroj po vložení obrobku provede celou sekvenci automaticky.
Stojí za zmínku, že kompozitní obrábění nevyhovuje každému scénáři obrobku. Extrémně nadrozměrné polotovary nebo díly vyžadující velmi speciální nestandardní tvářecí operace mohou stále vyžadovat dodatečné zpracování na pomocném zařízení. Dílenští technici by měli před potvrzením pracovního postupu zpracování vyhodnotit specifikace výkresů součástí.
4. Společné oblasti produkčních aplikací
Zařízení s možností obrábění kompozitů nachází široké uplatnění v mnoha odvětvích přesné výroby. Dílny automobilových součástek používají tento druh stroje k výrobě složitých dílů typu hřídele a náboje, které kombinují rotační a rovinné geometrické prvky. Všeobecné strojírenské závody zpracovávají těla ventilů, spojovací armatury a součásti příslušenství pro převodovky se smíšenými požadavky na soustružení a frézování.
Výroba přístrojů se při výrobě jemných konstrukčních dílů pro testování a měření hardwaru spoléhá na vysoce přesný výstup. Výroba komponentů nových energetických zařízení také využívá kompozitní obráběcí stroje pro speciální kovové díly s požadavky na více funkcí. Každé odvětví přináší odlišné materiálové charakteristiky a geometrickou složitost, takže parametry programu a výběr nástrojů musí být přizpůsobeny každému projektu.
Plánování uspořádání dílny by mělo vyhradit vhodný prostor pro sběr třísek, cirkulaci chladicí kapaliny a přístup k běžné údržbě kolem místa instalace stroje. Stabilní napájení a zdroj stlačeného vzduchu jsou nezbytnými podpůrnými podmínkami pro udržení dlouhodobě stabilního provozu stroje.
5. Nastavení stroje a doporučené denní provozní postupy
Správná instalace, programování a údržba přímo ovlivňují dlouhodobé zachování přesnosti složených obráběcích strojů.Vertikální dvouosý složený strojvyžaduje standardizované pracovní postupy pro zachování původního mechanického výkonu po tisíce výrobních hodin.
Vyrovnání stroje musí být dokončeno pečlivě ve fázi instalace, aby se zabránilo vnitřnímu namáhání rámu. Operátoři by měli před formálním dávkovým řezáním ověřit hodnoty korekce nástroje, souřadnicový systém obrobku a simulaci programu. Pravidelné čištění pro hromadění třísek uvnitř pracovního prostoru zabraňuje třískám interferovat s pohybem osy nebo poškrábat povrchy hotového obrobku. Stav mazacího systému vyžaduje pravidelnou kontrolu, aby se zajistilo, že vodicí lišty a páry šroubů dostanou dostatečný přísun oleje.
Během dlouhodobé nepřetržité výroby pomáhá přerušovaná kontrola rozměrů hotového vzorku zachytit jemný posun přesnosti v rané fázi. Abnormální hluk nebo vibrace objevující se během řezání by měly spustit okamžitou kontrolu opotřebení nástroje, uvolnění upínacího přípravku nebo anomálie mechanických součástí. Přísně dodržujte návod k obsluze pro pravidelné kontroly součástí a cykly výměny dílů.
Yuelizavádí přísné postupy mechanické montáže a testování pro každý hotový obráběcí stroj před dodáním na výrobní místa.
6. Často kladené otázky
Nejvhodnější jsou díly integrující rotační profily, frézovací plochy a distribuované struktury otvorů. Zpracování na jedno nastavení zachovává jednotný údaj a omezuje chyby způsobené opakovaným upínáním a přemisťováním.
Stav nivelace stroje, stav nástroje, stabilita upínače, konfigurace parametrů programu a okolní vibrace v dílně – to vše má vliv. Pravidelná údržba a standardizovaný provoz pomáhají udržet stabilní přesnost výstupu.
Operátoři potřebují rozumět synchronizovanému pohybu ve dvou osách a logice programování se smíšenými procesy. Standardní CAM software může generovat použitelné programové kódy po správné konfiguraci modelu obrobku.
Mezi klíčové úkoly patří kontrola mazání vodicí lišty, čištění komory na třísky, kontrola držáku nástrojů, monitorování stavu chladicí kapaliny a pravidelná kalibrace přesnosti podle provozních směrnic.
