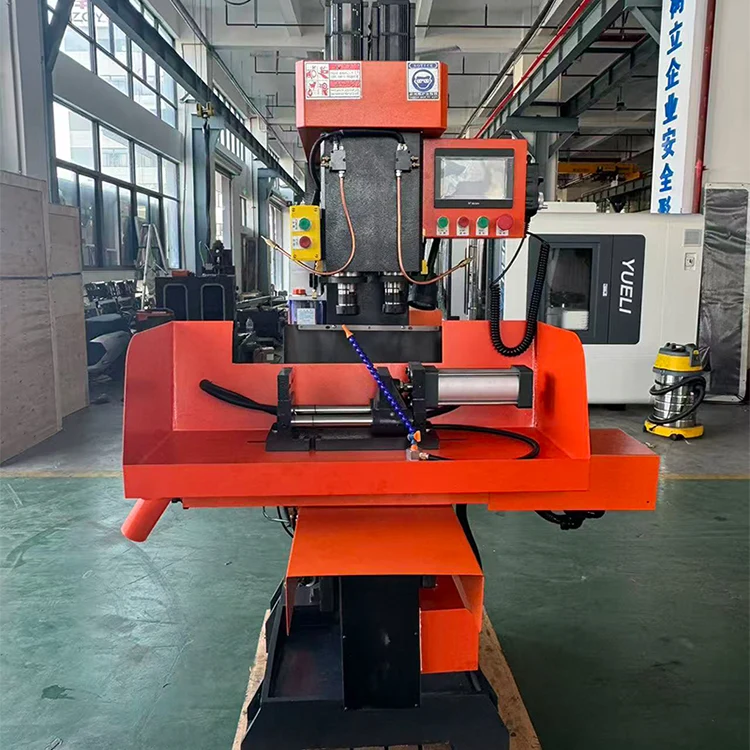

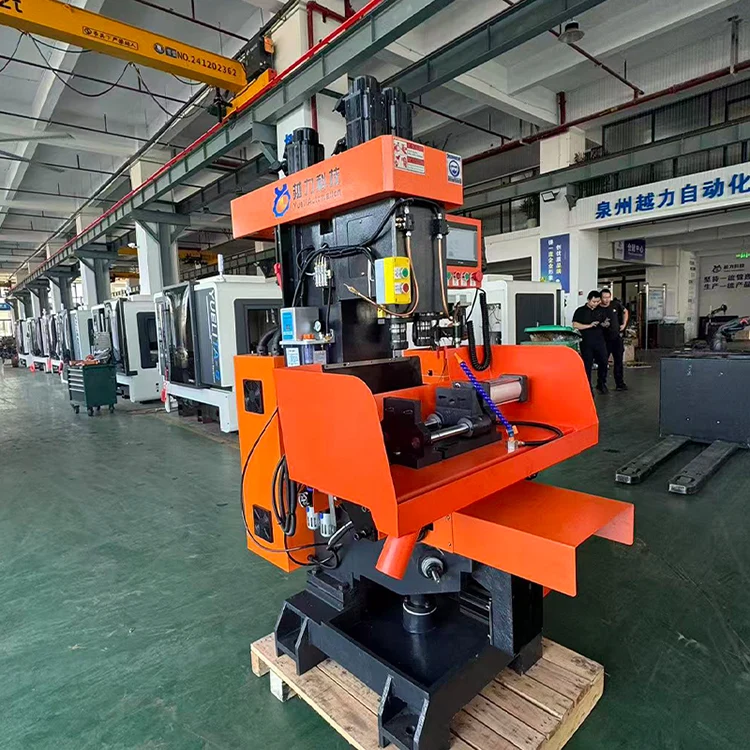

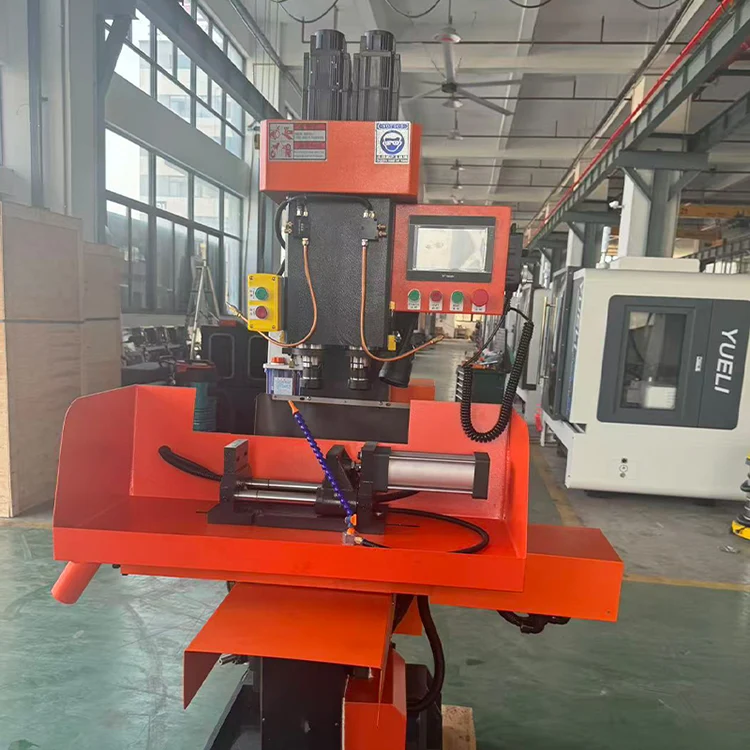

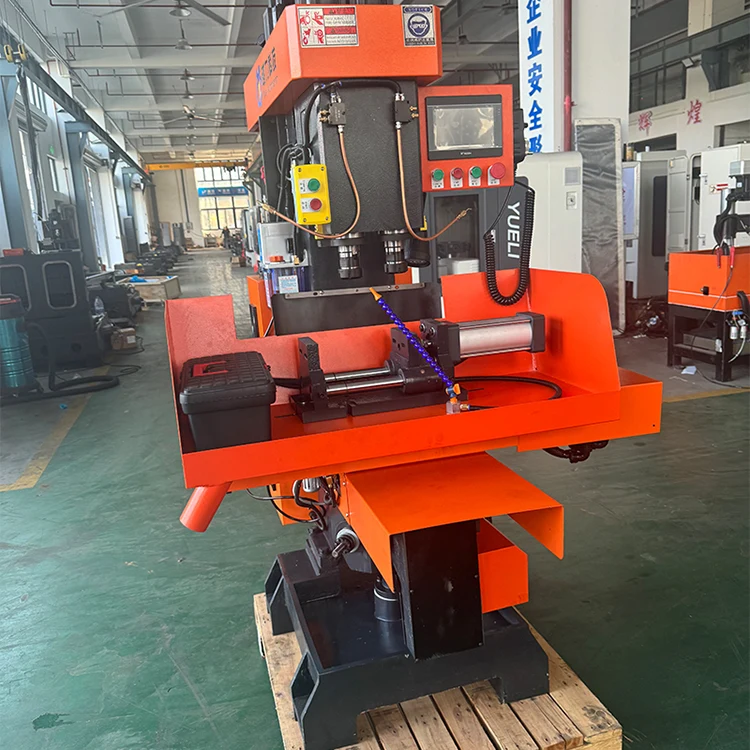

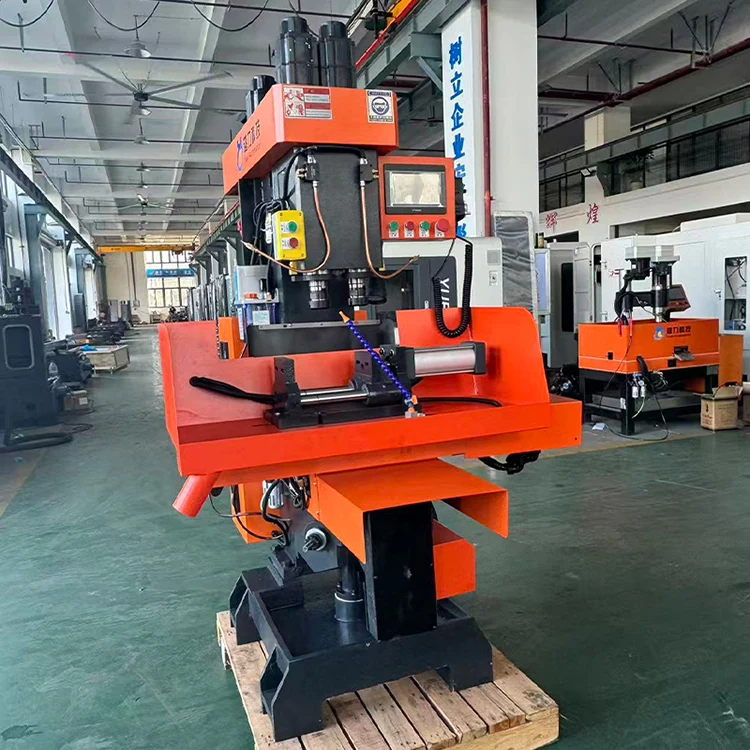

Vertikální dvouosý složený stroj

Vertical Dual-Axis Compound Machine (interní model ZSK4132X2B) vyrábí společnost Quanzhou Yueli Automation Equipment Co., Ltd. Je vhodný pro výrobu a zpracování malo až středněsériových produktů dveřního kování. Obráběcí stroj se vyznačuje hladkým a elegantním vzhledem, jednoduchým a intuitivním ovládáním a pohodlným nastavením. Díky řízení PLC se může pochlubit vyšší úrovní automatizace a vynikající spolehlivostí, což snižuje pracovní náročnost operátorů. Umožňuje jednomu operátorovi řídit více strojů a slouží jako ideální vysoce účinné zařízení pro zpracování proti znečištění.

Představení produktu

Vertikální dvouosý složený stroj je vhodný pro výrobu a zpracování malých až středně sérií výrobků dveřního kování. Obráběcí stroj se vyznačuje hladkým a elegantním vzhledem, jednoduchým a intuitivním ovládáním a pohodlným nastavením. Díky řízení PLC se může pochlubit vyšší úrovní automatizace a vynikající spolehlivostí, což snižuje pracovní náročnost operátorů. Umožňuje jednomu operátorovi řídit více strojů a slouží jako ideální vysoce účinné zařízení pro zpracování proti znečištění.

· Hladký a elegantní vzhled s jednoduchým a intuitivním ovládáním.

· Pohodlné nastavení a vyšší úroveň automatizace s ovládáním PLC.

· Vynikající spolehlivost se sníženou pracovní náročností.

· Jeden operátor může spravovat více strojů.

Hlavní technické parametry

Následující technické parametry platí pro vertikální dvouosý složený stroj.

Konstrukce a vlastnosti stroje

Vertikální dvouosý složený stroj má následující strukturální a výkonové funkce.

· Zpracování, vrtání, vystružování a závitování velkého počtu dílů lze dokončit najednou s vysokou účinností.

· Struktura karoserie je kompaktní a má dobrou tuhost.

· Hlavní hřídel je vyrobena z vysoce kvalitní legované oceli, kalené a tepelně zpracované, přesně broušené a má vysokou odolnost proti opotřebení.

· Klouzací povrch je ultrazvukově kalený a má mazací zařízení, které zajišťuje životnost kluzného povrchu.

· Pracovní stůl se pohybuje doleva a doprava se spouštěcím zařízením a polohovacím zařízením, které má malé vibrace a rychlý pohyb.

· Rukojeť využívá typ táhla, který nelze snadno spadnout a má vysokou bezpečnost.

Struktura a výkon

Konstrukce vertikálního dvouosého složeného stroje přijímá konstrukční vlastnosti frézky a podpůrného startovacího zařízení s výhodami vysoké efektivity zpracování, stabilní přesnosti a jednoduchého provozního postupu.

· Struktura výměny a napínání řemene, snadná změna rychlosti a napnutí řemene.

· Hlavní hřídel je poháněna 4KW/4P motorem přes synchronní řemen s vysokou účinností přenosu a nízkou hlučností.

· Mechanismus automatického obnovení levého a pravého vřetena může vždy udržet vřeteno ve stavu připraveném ke zpracování, což šetří čas a zvyšuje efektivitu práce.

· Zvedací rukojeť lze snadno otočit, aby bylo možné zvedací plošinu zvednout.

· Pracovní stůl je vybaven polohováním vyrovnávací paměti pro zajištění spolehlivého polohování a stabilní přesnosti.

· Prostřední vozík a zvedací plošina jsou navrženy s uzamykacími mechanismy, které zajišťují stabilní umístění obrobku, což přispívá k zajištění přesnosti zpracování.

· Pneumatické zařízení se používá k realizaci automatického řízení, dobré spolehlivosti a zajištění vysoké účinnosti a vysoké přesnosti zpracování.

Mazací systém

Vertikální dvouosý složený stroj využívá objemový automatický mazací systém. Platí následující plán mazání.

Elektrický systém

Vertikální dvouosý složený stroj používá následující konfiguraci elektrického systému.

· CNC systém: Sunicon.

· Servomotor: Sunicon.

· Spindle servo: Zhima Technology.

· Stykač střídavého proudu: Schneider.

· Relé: Omron.

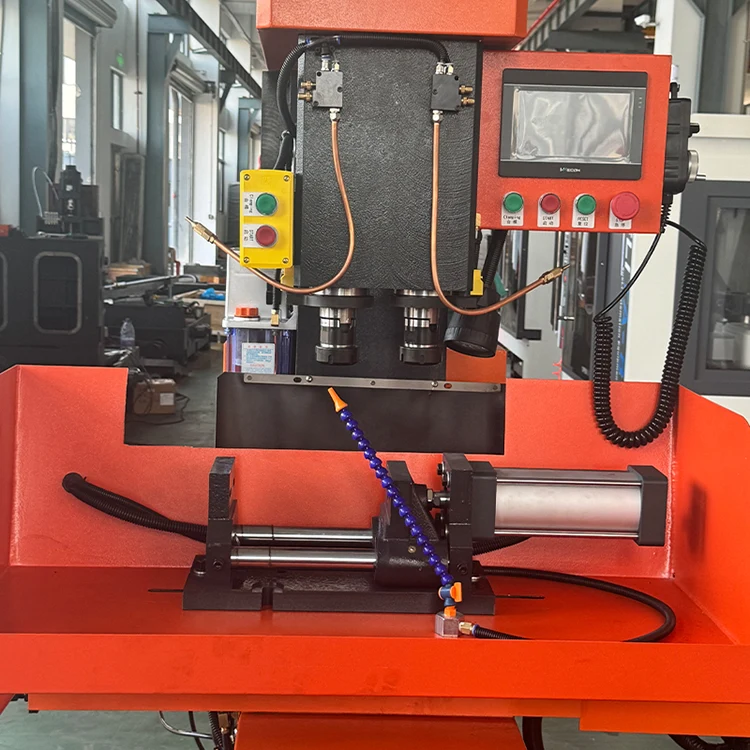

· Pneumatický svěrák: YUELI.

Bezpečnost Ochrana

Vertikální dvouosý složený stroj vyhovuje obecným technickým požadavkům GB 15760-2004 na bezpečnostní ochranu obráběcích strojů na řezání kovů a je vybaven nezbytnými bezpečnostními zařízeními a výstražnými značkami.

· X-axis využívá plně uzavřený plech z nerezové oceli, který účinně blokuje řezné kapaliny a třísky.

· Osa Z využívá ochranu plechu a teleskopický kryt k efektivnímu prodloužení životnosti.

· Osy X a Z jsou vybaveny pevnými a měkkými limity, které zabraňují poruchám způsobeným provozními chybami, chybami programování, poruchami pohonu atd.

· Elektrické provedení odpovídá elektrickému standardu GB5226.1 s ochranou proti nadproudu a zkratu.

· Elektrická skříň má plně uzavřený design s axiálními ventilátory pro odvod tepla.

· NC systém má vestavěnou baterii; pokud systém ztratí napájení, uložené obráběcí programy se neztratí.

· Funkce alarmu a tlačítko nouzového zastavení, aby se zabránilo poškození způsobenému různými náhlými poruchami.

Standardní příslušenství a dokumenty

Vertikální dvouosý složený stroj je dodáván s následujícím příslušenstvím a dokumenty.

Zahrnuté nástroje:

· Dvoustranný klíč 17-19, 12-14, 8-10, 22-24 (1 každý)

· Bezdotykový spínač (2 kusy)

· Kleština Φ20 (2 kusy)

· Šestihranný klíč 1,5-10 (1 sada)

Často kladené otázky

Jaký je CNC systém použitý na tomto vertikálním dvouosém složeném stroji?

Stroj využívá CNC systém Sunicon.

Jaký je kužel vřetena a maximální kapacita vrtání?

Kužel vřetena je NT30. Maximální průměr vrtání je 32 mm pro měděné díly a maximální průměr závitu je M32.

Jaké jsou dráhy osy X, Y a Z1/Z2?

Zdvih v ose X je 320 mm, zdvih v ose Y je 120 mm a zdvih v ose Z1/Z2 je 110 mm.

Jaké jsou otáčky vřetena a hmotnost stroje?

Otáčky vřetena se pohybují od 10 do 3000 ot/min s nastavitelnou rychlostí. Hmotnost stroje je 900 kg.

Jaký je celkový požadavek na výkon?

Celkový výkon zdroje je 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Čína – založena 2013
