CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem

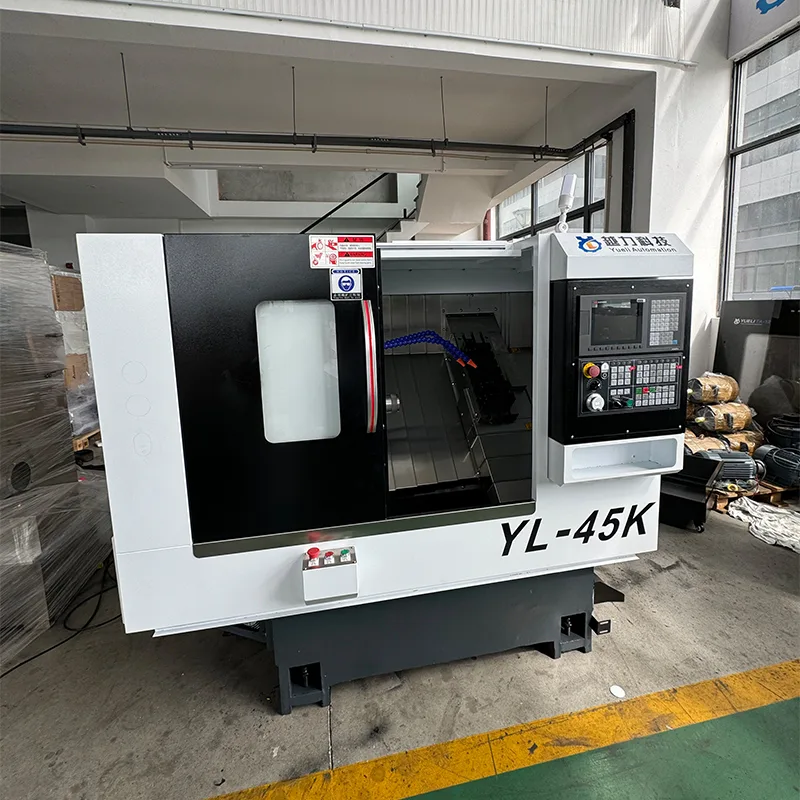

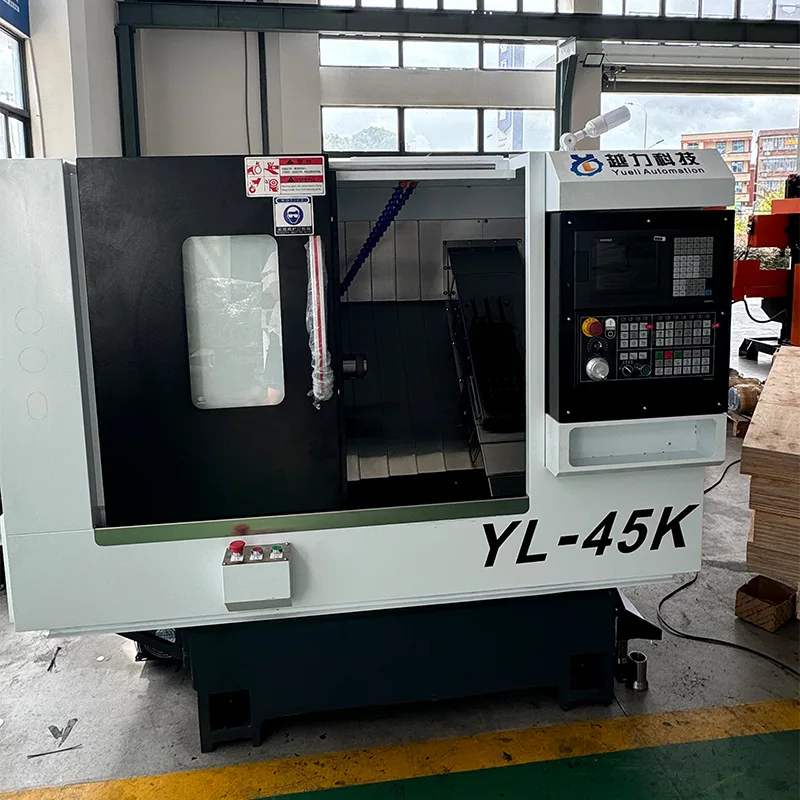

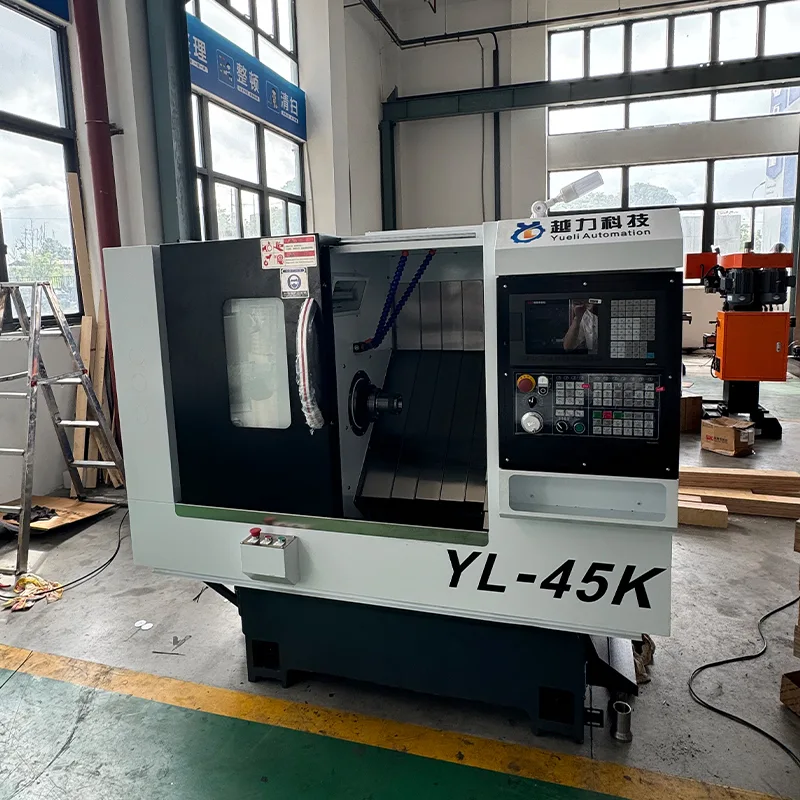

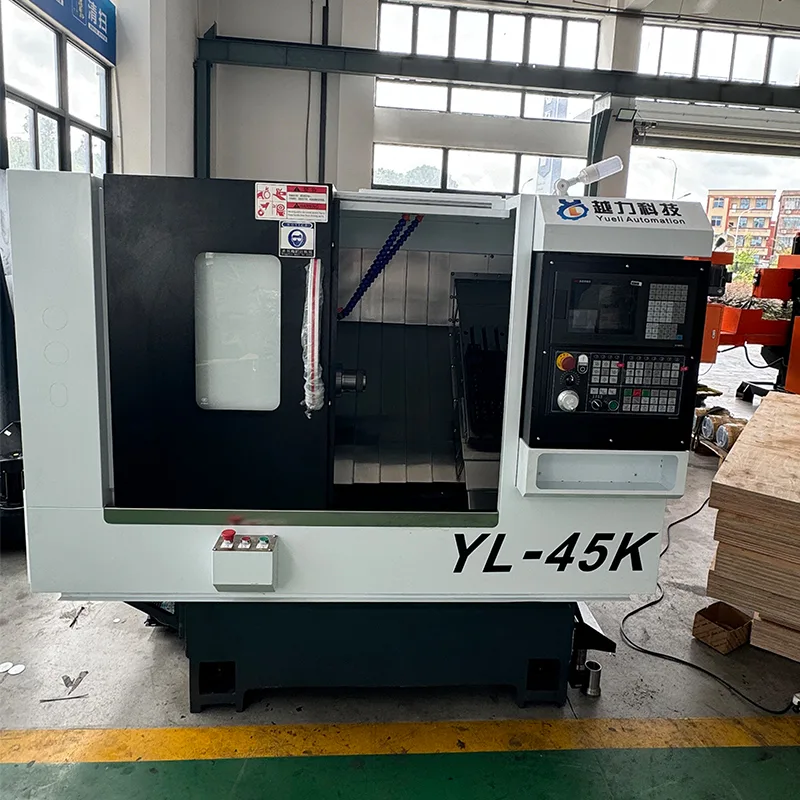

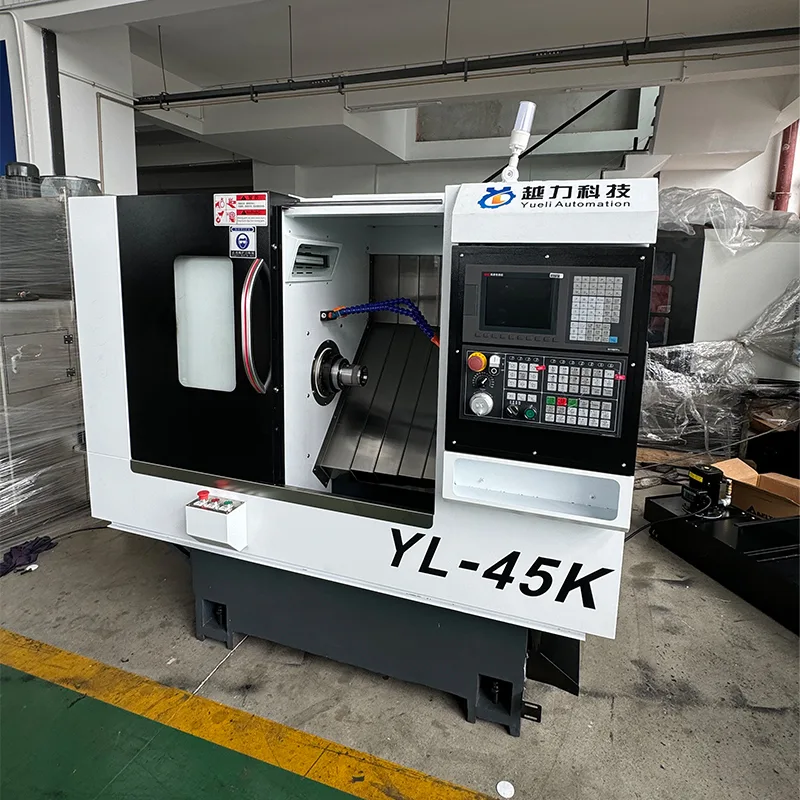

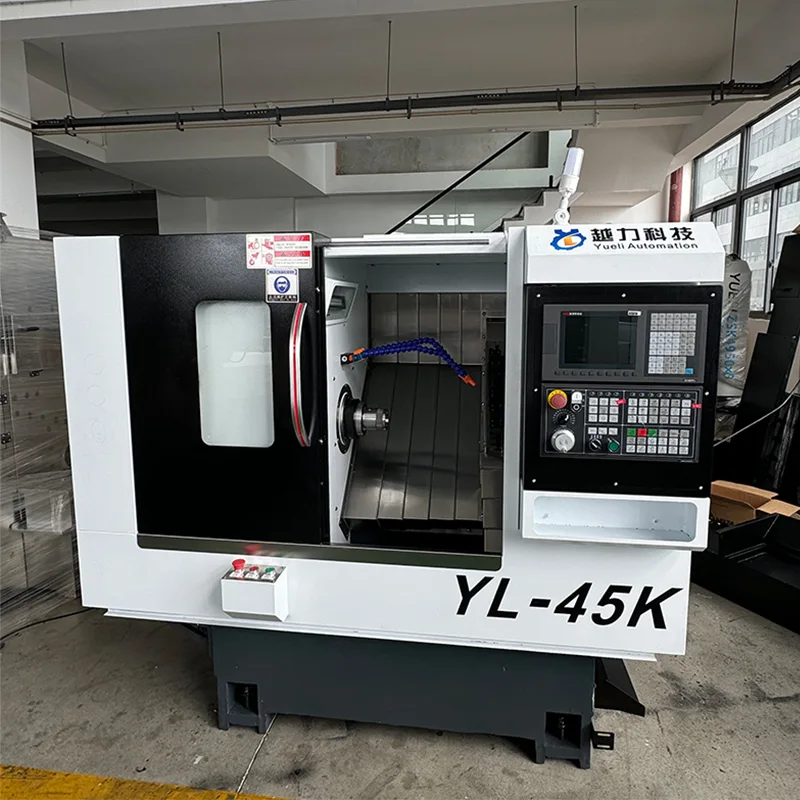

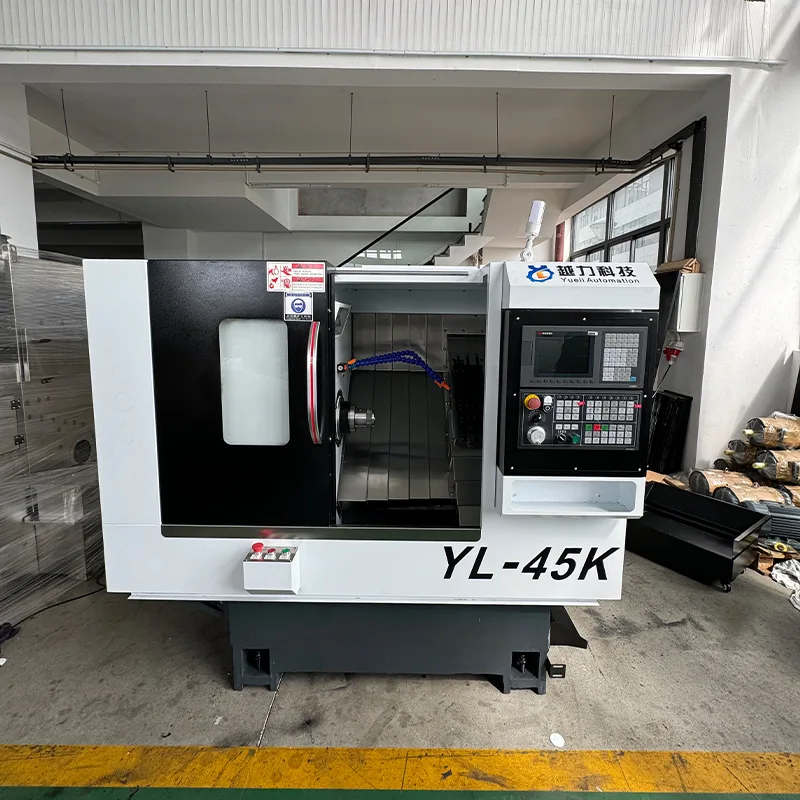

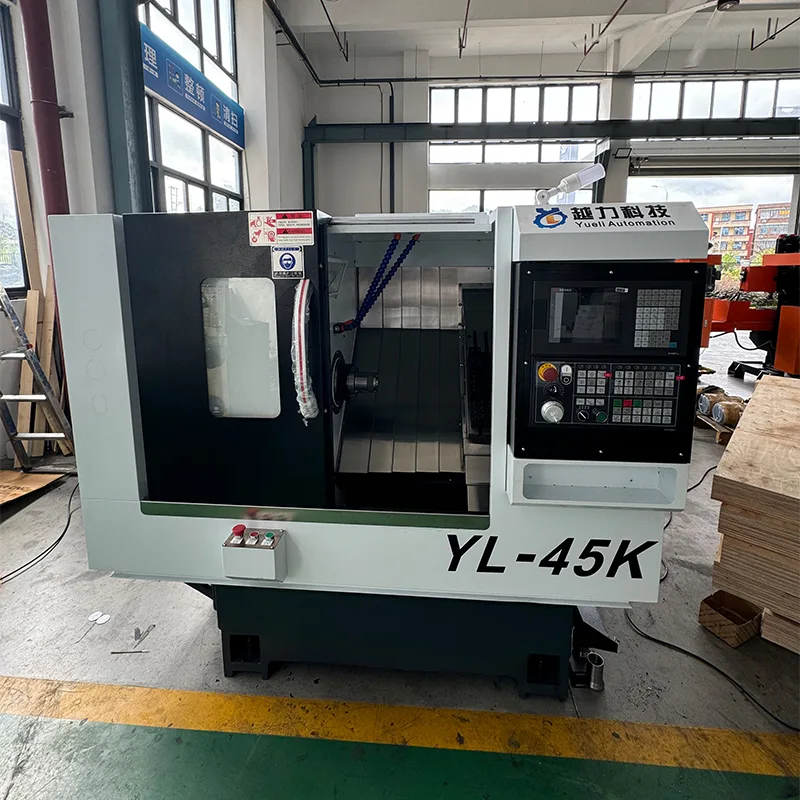

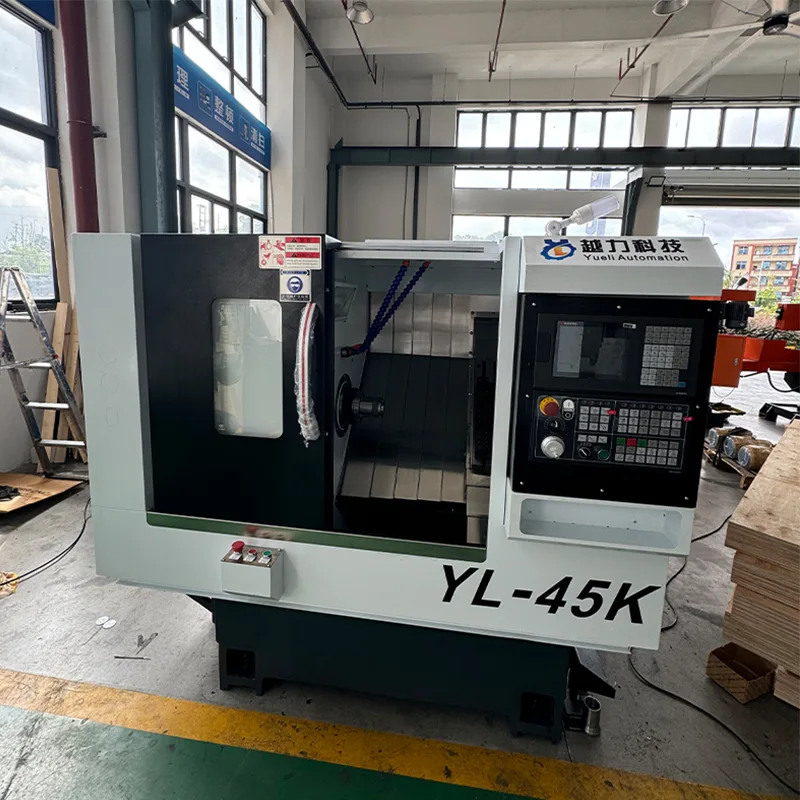

CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem (model YL-46K) je přesný soustruh vyráběný společností Quanzhou Yueli Automation Equipment Co., Ltd. Konstrukce 30stupňového šikmého lože poskytuje tuhost a efektivní odvod třísek během těžkých řezných operací. Stroj vybavený CNC systémem FANUC Oi-TF PLUS (5) a japonskými přesnými kuličkovými šrouby THK 32 mm a 30 mm lineárním válečkovým vedením poskytuje konzistentní přesnost a dlouhodobou stabilitu. Vřetenový motor Huahong o výkonu 7,5 kW nabízí rozsah otáček 0 až 5000 ot./min. Hydraulický koník s kuželem MT4 a zdvihem 500 mm podporuje stabilní držení obrobku, zatímco revolverová hlava 63 umožňuje automatizovanou výměnu nástrojů pro zvýšení efektivity výroby.

Základní vlastnosti

CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem nabízí následující klíčové funkce.

· Konstrukce šikmého lože: 30stupňové šikmé lože pro zvýšenou tuhost a efektivní tok třísek během obrábění.

· Vysoce přesné vřeteno: Přesná sestava vřetena kazetového typu s japonskými ložisky NSK. Model vřetena A2-5 o průměru 170 mm.

· Prémiové vedení: japonská přesná lineární válečková vedení 30 mm THK. Osa X se 4 standardními bloky, osa Z se 4 rozšířenými bloky.

· Přesné kuličkové šrouby: Japonské kuličkové šrouby THK 32 mm s roztečí 10 mm pro osy X i Z.

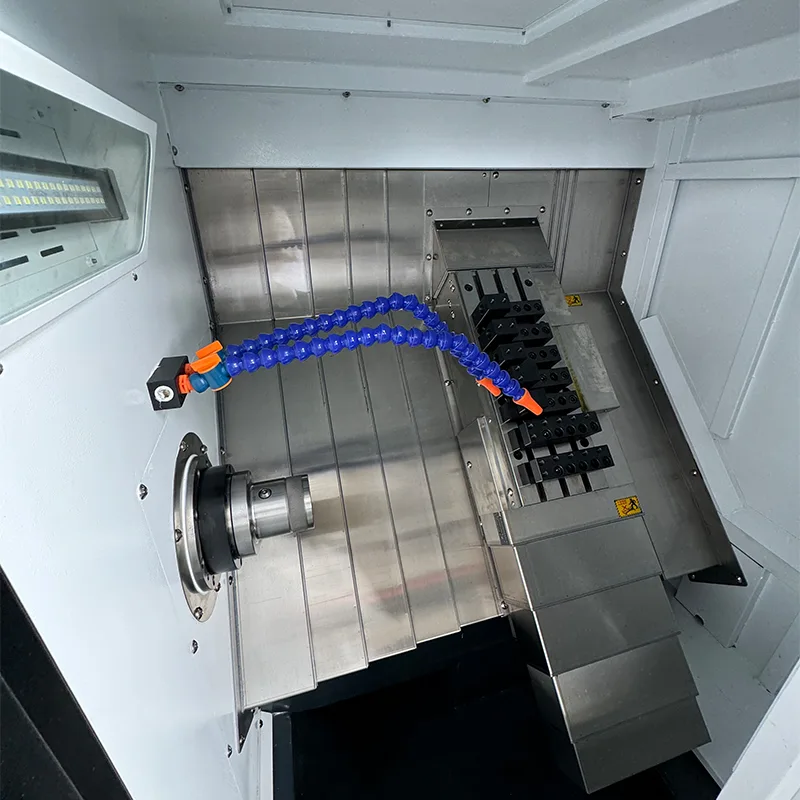

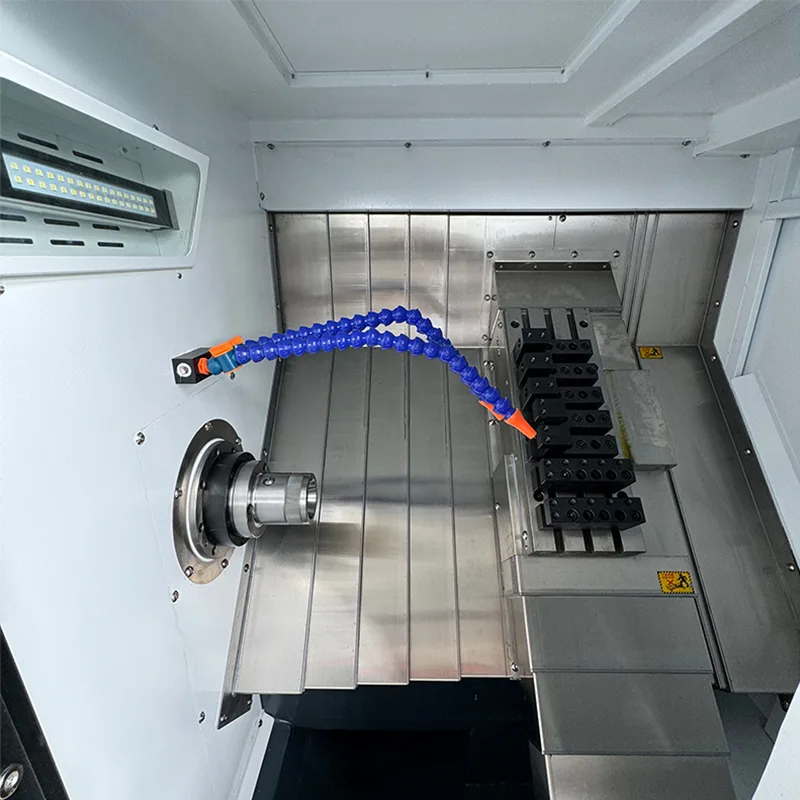

· Servo revolver: 63 servo revolver pro rychlé a přesné indexování nástrojů.

· Hydraulický koník: Lineární vodicí koník s hydraulickým pohonem. Zdvih koníku 500 mm s kuželem MT4.

· Systém pohonu motoru: Motor hlavního vřetena s řemenovým pohonem, servomotory X a Z s přímým připojením pohonu.

Technické specifikace

V následující tabulce jsou uvedeny kompletní technické parametry CNC soustruhu se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem.

Konfigurace stroje

CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem je vyroben z následujících hlavních komponent a značek.

· CNC systém: FANUC Oi-TF PLUS (5) se servomotory a pohony FANUC X/Z.

· Vřetenový motor: Huahong 7,5 kW.

· Kuličkové šrouby: Japonské přesné kuličkové šrouby THK 32 mm.

· Lineární válečková vedení: Japonská přesná válečková vedení THK 30 mm.

· Sestava vřetena: Přesný typ kazety s japonskými ložisky NSK.

· Hydraulický rotační válec: Tchaj-wan.

· Hydraulická stanice: Tchaj-wan.

· Napájecí hlava: 3 stanice, 11,4N.

· Čerpadlo chladicí kapaliny: 750W.

Standardní příslušenství

Každý CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem je dodáván s následujícím příslušenstvím.

· Pružinová kleština pro upínací materiál – 1 kus v ceně.

· Držáky soustružnických nástrojů – 3 kusy.

· Držáky vrtacích nástrojů – 2 kusy.

· Vrtací nástrojové lišty – prodlužovací lišta ER20A, 2 kusy.

· Sada šestihranných klíčů – 1 sada.

Aplikace a výhody

CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem je vhodný pro širokou škálu soustružnických aplikací.

· Možnost zpracování: Maximální průměr soustružení 375 mm, maximální délka obrábění 380 mm se sklíčidlem. Zvládá různé materiály včetně oceli, nerezové oceli a neželezných kovů.

· Efektivita výroby: 63 revolverová hlava umožňuje rychlé indexování nástrojů, zkracuje dobu nastavení a zvyšuje propustnost pro sériovou výrobu.

· Přesnost a stabilita: Vodicí a kuličkové šrouby Japan THK v kombinaci s CNC řízením FANUC zajišťují konzistentní přesnost a opakovatelnost.

· Podpěra obrobku: Hydraulický koník se zdvihem 500 mm a kuželem MT4 zajišťuje bezpečné upnutí delších obrobků.

· Pevná konstrukce: 30° šikmé lože s odolnými válečkovými vedeními podporuje stabilní těžké řezné operace.

Výroba a zajištění kvality

CNC soustruh se šikmým ložem se servo revolverovou hlavou a hydraulickým koníkem se vyrábí podle přísných norem kontroly kvality.

· Všechny klíčové komponenty pocházejí od zavedených značek včetně FANUC, Japan THK, Japan NSK a Huahong.

· Přesné montážní procesy pro kuličkové šrouby, lineární vedení a sestavy vřeten.

· Přísná kontrola a testování před dodáním pro zajištění přesnosti a spolehlivosti stroje.

· Podporováno více než deseti lety výrobních zkušeností a profesionální technické podpory.

Často kladené otázky

Jaký CNC systém se používá na tomto soustruhu se šikmým ložem?

Stroj využívá CNC systém FANUC Oi-TF PLUS (5) se servomotory FANUC a pohony pro osy X a Z.

Jaké jsou dráhy os tohoto CNC soustruhu?

Zdvih v ose X je 200 mm a zdvih v ose Z je 460 mm.

Jaké jsou otáčky vřetena a výkon motoru?

Otáčky vřetena se pohybují od 0 do 5000 ot./min., poháněné vřetenovým motorem Huahong o výkonu 7,5 kW.

Jaké typy vodicích drah a kuličkových šroubů se používají?

Stroj používá japonské přesné kuličkové šrouby THK 32 mm a přesná lineární válečková vedení 30 mm.

Jaká je hmotnost stroje a celkové rozměry?

Rozměry stroje jsou 1875×1021×1263 mm a hmotnost je přibližně 1,8 tuny.
