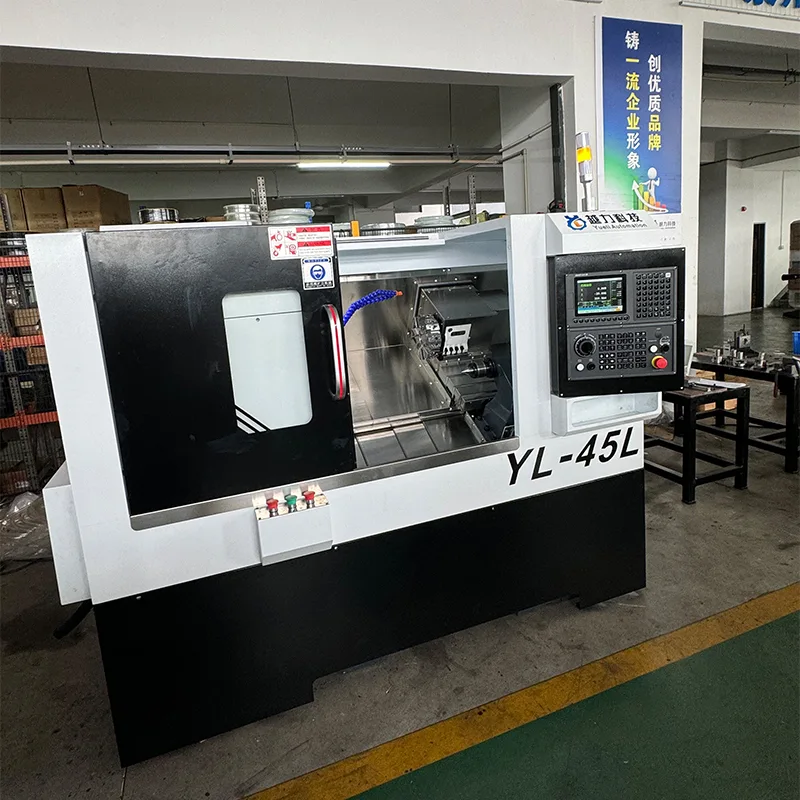

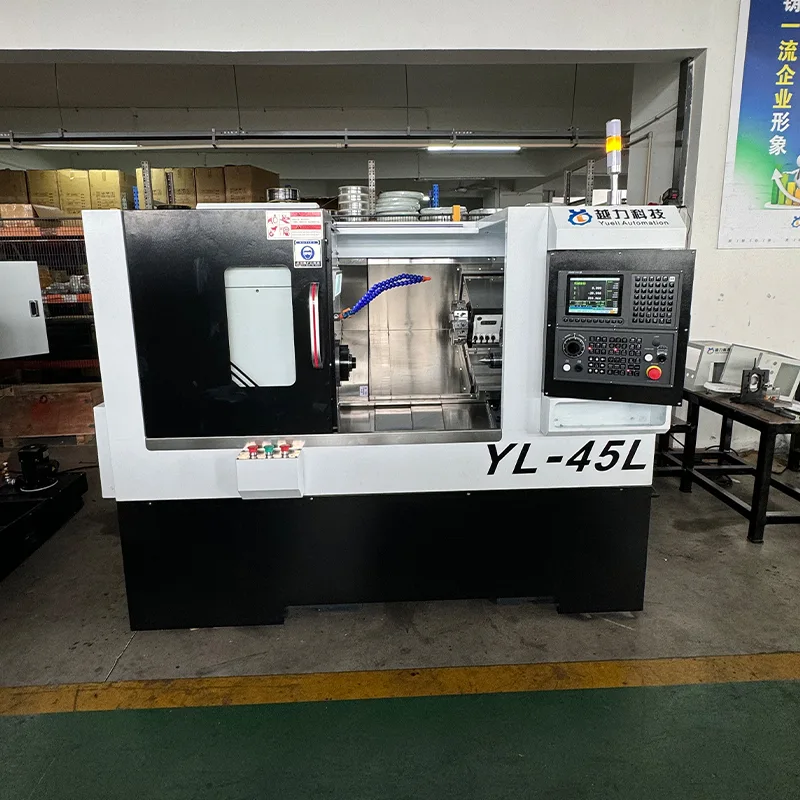

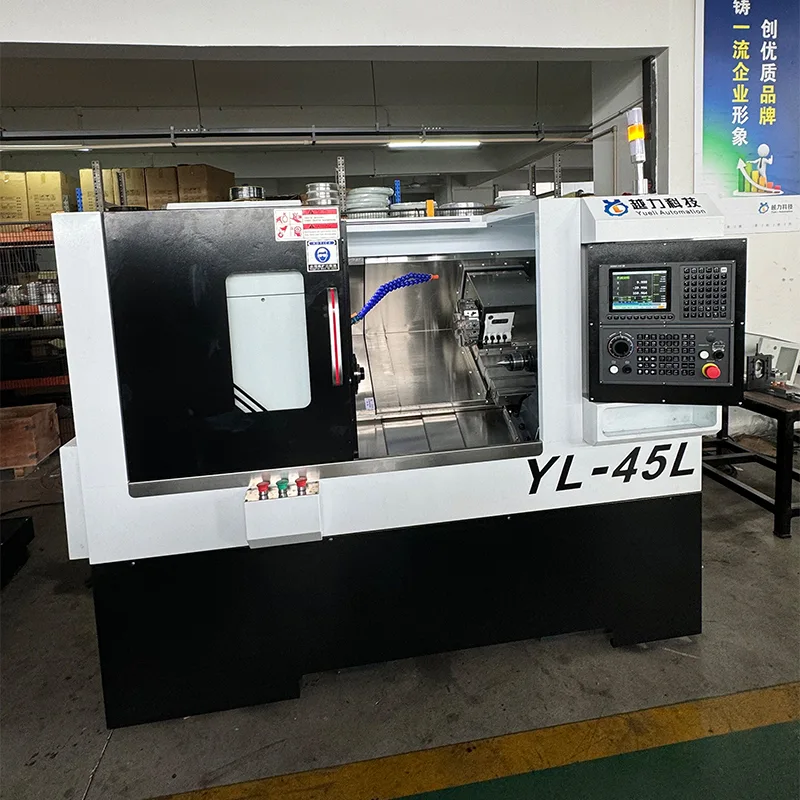

CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem

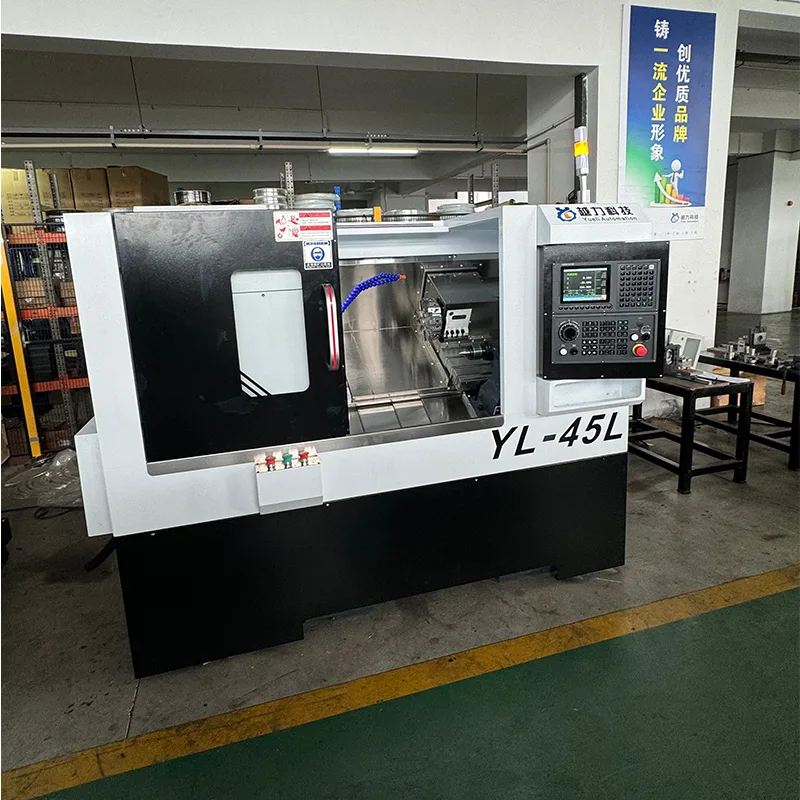

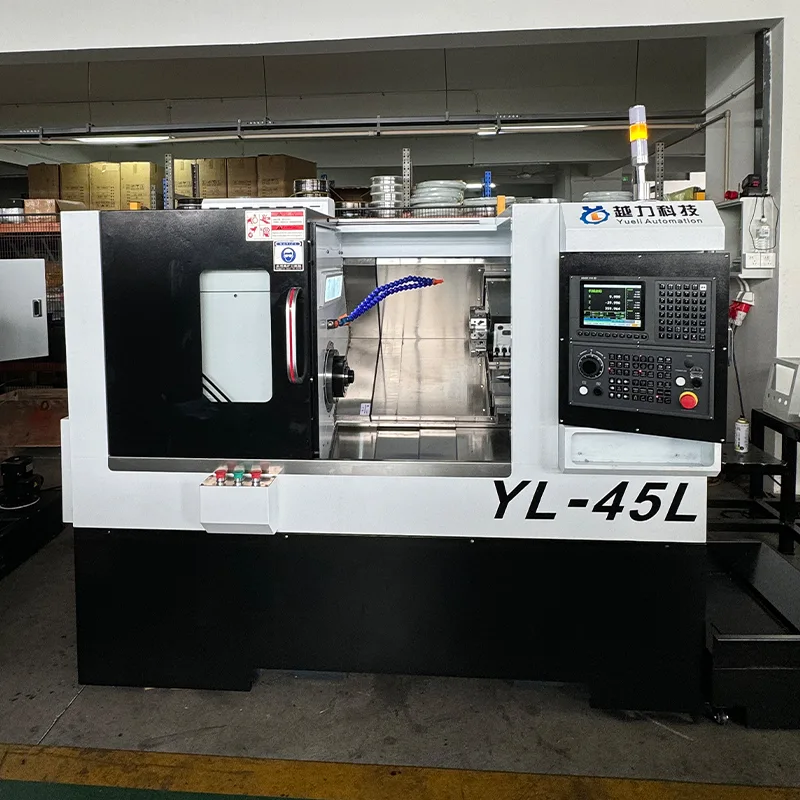

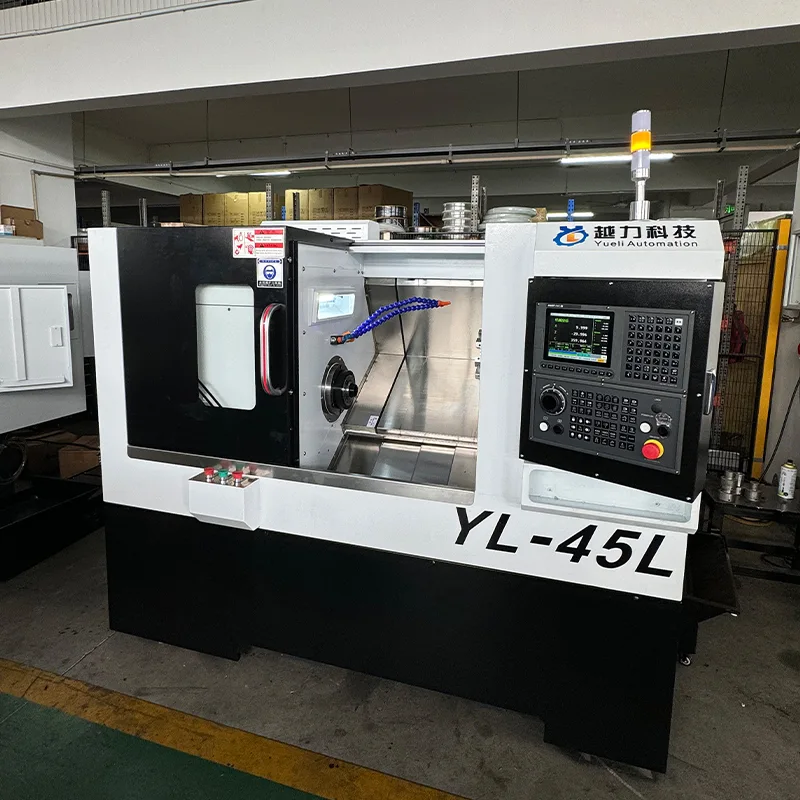

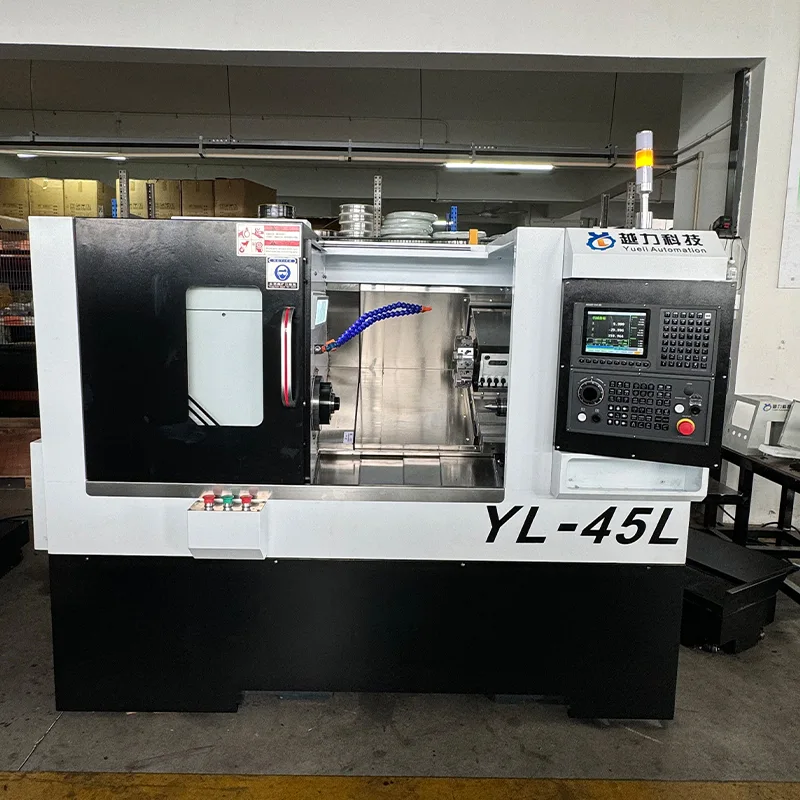

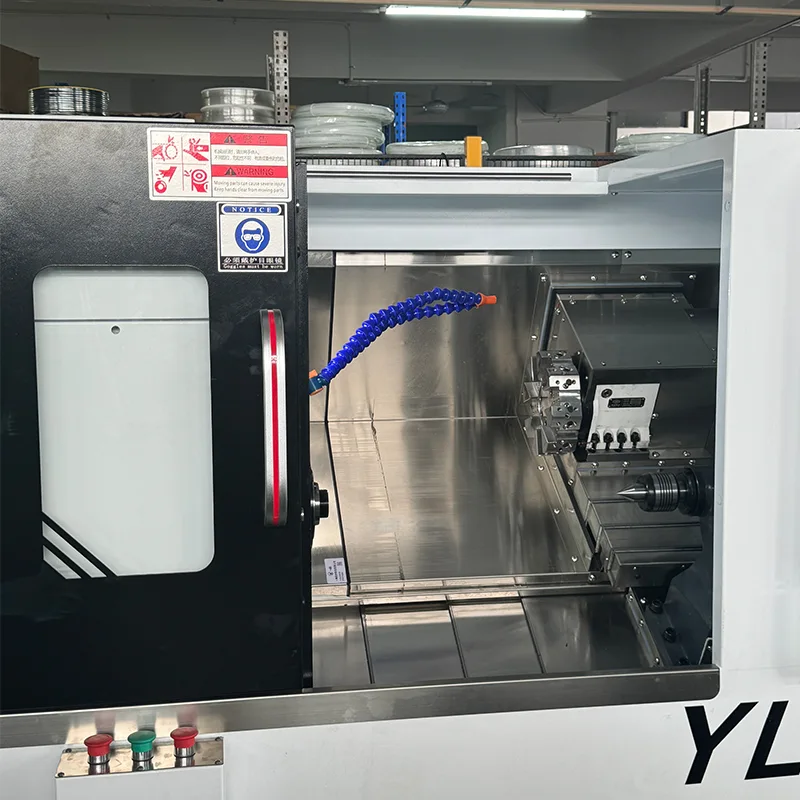

CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem (model YL-45L) vyrábí společnost Quanzhou Yueli Automation Equipment Co., Ltd. Stroj se vyznačuje 30stupňovou konstrukcí se šikmým ložem a 63 servo revolverovou hlavou pro nástroje. Je vybaven CNC systémem FANUC Oi-TF PLUS (5), japonskými přesnými kuličkovými šrouby THK 32 mm a přesnými lineárními válečkovými vedeními 30 mm, které poskytují stabilní a přesný výkon obrábění. Otáčky vřetena se pohybují od 0 do 5000 ot./min s vřetenovým motorem Huahong o výkonu 7,5 kW. Stroj má koník s lineárním vedením s hydraulickým pohonem, zdvih koníku je 500 mm, kužel koníku je MT4. Maximální průměr soustružení je 375 mm a maximální délka obrábění je 380 mm se sklíčidlem.

Technické specifikace

Následující technické parametry platí pro CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem.

Hlavní konfigurace

CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem je vybaven následujícími klíčovými komponenty.

Standardní příslušenství

Následující příslušenství je součástí CNC soustruhu se šikmým ložem se servo revolverovou hlavou a koníkem.

Struktura stroje a klíčové vlastnosti

CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem obsahuje následující konstrukční a výkonnostní prvky.

· Lože: 30stupňová konstrukce lože pro tuhost a efektivní tok třísek.

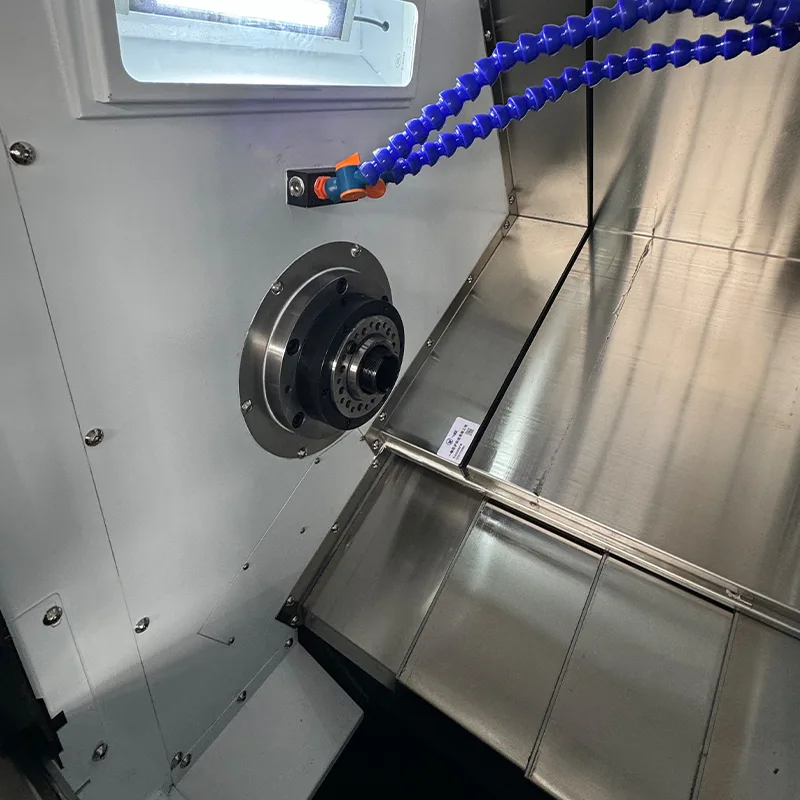

· Vřeteno: Přesná kazetová sestava vřetena s japonskými ložisky NSK. Model vřetena A2-5 o průměru 170 mm. Rozsah otáček 0-5000 ot./min.

· Vedení: Japan THK 30mm přesné lineární válečkové vedení. Osa X se 4 standardními bloky, osa Z se 4 rozšířenými bloky.

· Kuličkové šrouby: Japonské přesné kuličkové šrouby THK 32 mm s roztečí 10 mm pro osy X i Z.

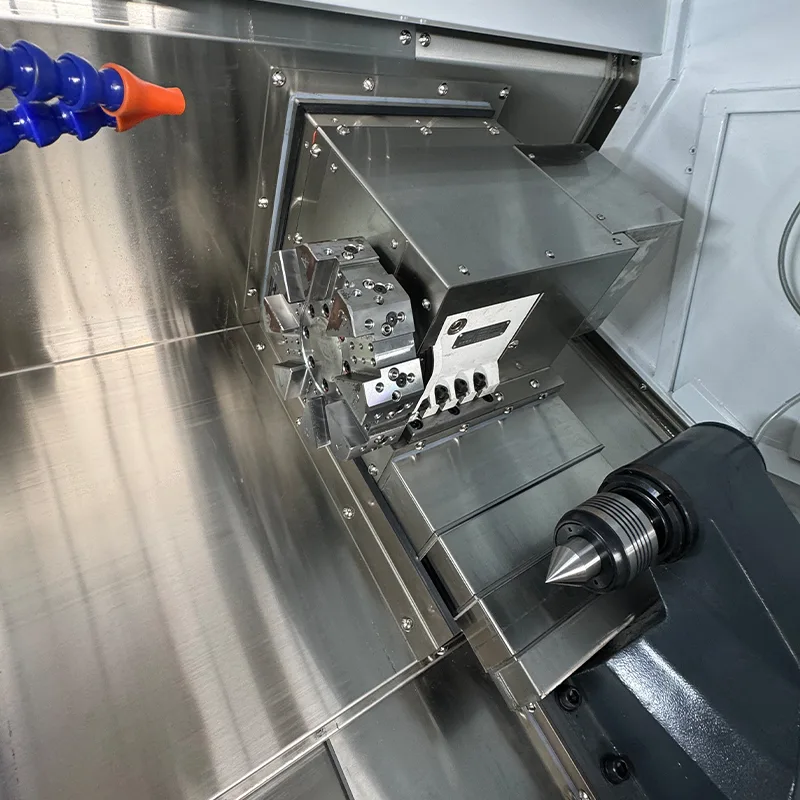

· Nástroje: 63 revolverová hlava pro automatickou výměnu nástrojů.

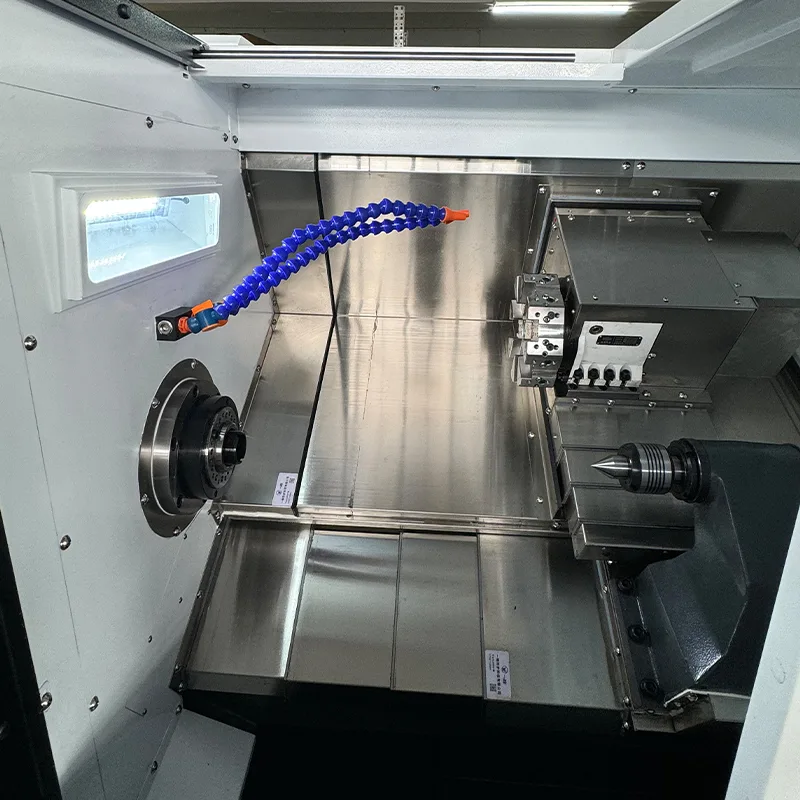

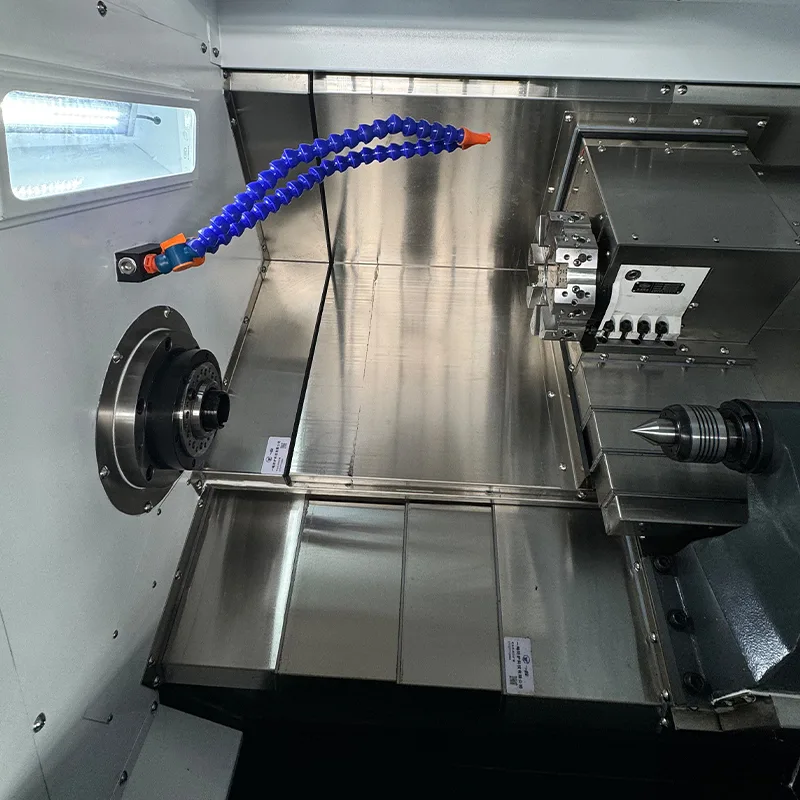

· Koník: Koník s lineárním vedením s hydraulickým pohonem. Zdvih koníku 500 mm. Kužel koníku MT4.

· Připojení motoru: Hlavní motor s řemenovým pohonem, motory X a Z s přímým pohonem.

Informace pro objednání

Následující podrobnosti o cenách a objednávkách platí pro CNC soustruh se šikmým ložem se servo revolverovou hlavou a koníkem.

· Název produktu: CNC soustruh se šikmým ložem (typ nástrojové revolverové hlavy)

· Model: YL-45L

· Platební podmínky: 30% záloha, zůstatek před odesláním

· Záruka: 1 rok na díly (kromě poškození způsobených člověkem)

· Daň: 13% DPH včetně

· Doprava: V ceně

Často kladené otázky

Jaký je řídicí systém tohoto CNC soustruhu se šikmým ložem?

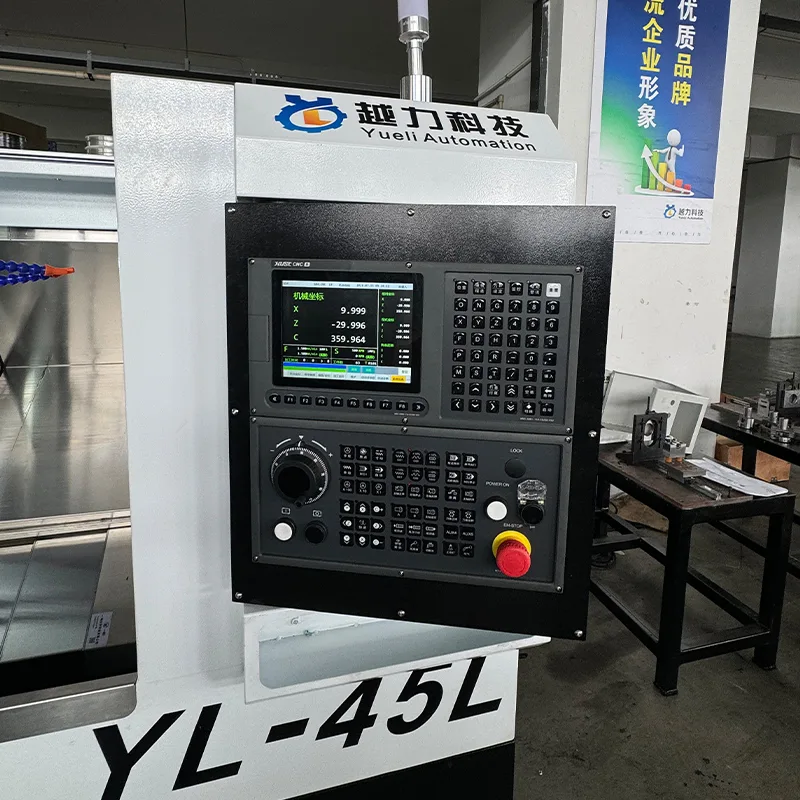

CNC soustruh se šikmým ložem využívá CNC systém FANUC Oi-TF PLUS (5) se servomotory FANUC a pohony pro osy X a Z.

Jaká je dráha osy X a Z tohoto stroje?

Zdvih v ose X je 200 mm a zdvih v ose Z je 460 mm. Jaká je rychlost vřetena a výkon motoru vřetena?

Rozsah otáček vřetena je 0 až 5000 ot./min a výkon motoru vřetena je 7,5 kW od společnosti Huahong.

Jaký typ lože a nářadí má tento stroj?

Stroj má 30° šikmé lože s 63 servo revolverem pro automatickou výměnu nástrojů.

Jaké jsou specifikace vodicích drah a kuličkových šroubů?

Osy X a Z používají 32mm přesné kuličkové šrouby a 30mm přesná lineární válečková vedení, obojí od Japan THK.

Jaká je hmotnost a rozměry tohoto CNC soustruhu?

Rozměry stroje jsou 1875×1021×1263 mm a hmotnost je přibližně 1,8 tuny.

Jaký typ koníku má stroj?

Stroj má koník s lineárním vedením s hydraulickým pohonem, zdvih koníku je 500 mm, kužel koníku je MT4.
