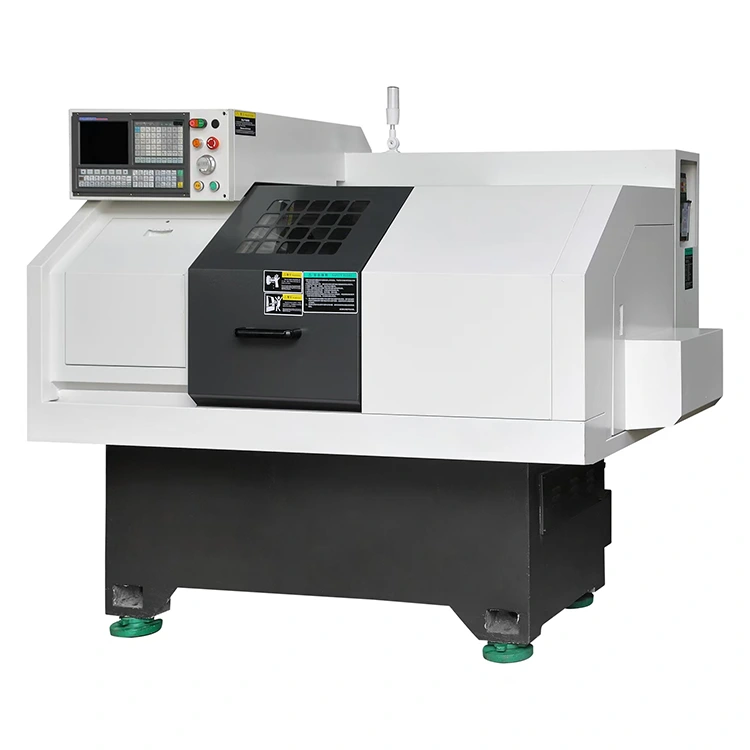

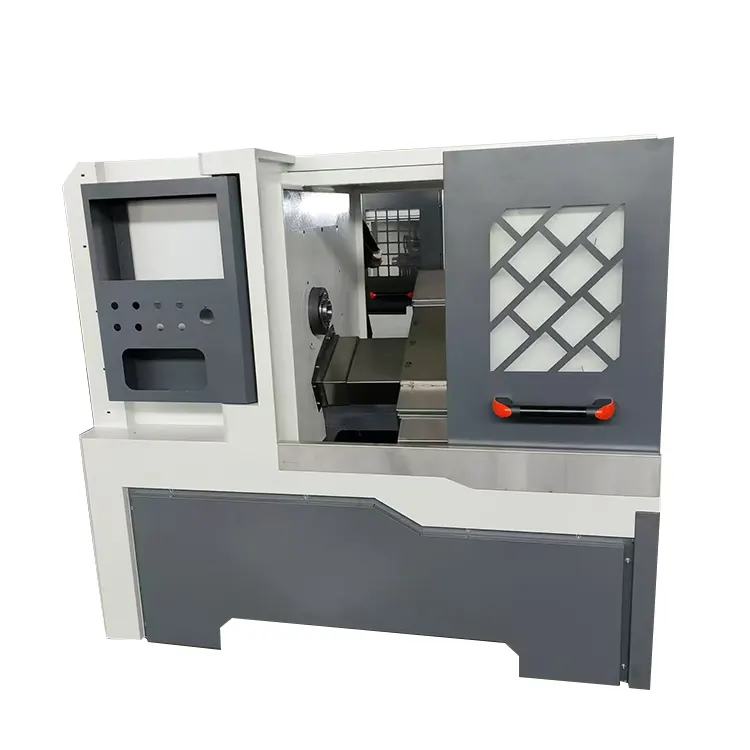

Příhradový integrovaný stroj

Zákazník

Reza

Citace č.

YL2025091101

Kontakt

Reza

Datum nabídky

2025-9-11

CC.

Platnost nabídky

30 dní

Tel

Dodací lhůta

20 dní po obdržení zálohy

Cena

0640 (včetně motorové hlavy Fly-Cutter a čtyřhranné nástrojové hlavy)

Sada 42000 RMB

Platba

T/T.30 % záloha, 70 % platba před doručením.

Záruka

Jeden rok.

Fotografie

 Jméno

 Spec

Schopnost zpracování

Maximální průměr otáčení nad ložem (mm)

280

Maximální průměr otáčení přes vozík (Φ/mm)

f160

Maximální délka otáčení（Φ/mm）

280

Maximální průměr otáčení（Φ/mm）

280

Maximální průměr průchozího otvoru pro tyčový materiál（Φ/mm）

42

Vřeteno

Typ vřetena (GB 5900.1)

A2-5

 Kužel otvoru vložky vřetena

21°

GB21°

Průměr průchozího otvoru vřetena） (Φ/mm）)

49

 Průměr průchozího otvoru pro oj vřetena

41.5

Závit oje vřetena

M48×1,5

Rozsah otáček vřetena (ot./min)

0-3000 (4000)

Standardní konfigurace: 0-3000 (Volitelné: 4000)

 Režim řazení vřetena

32

Nezávislé vřeteno: 3 přední, 2 zadní

Výkon hlavního motoru (trvalý jmenovitý výkon) (kW)

4

Výkon hlavního motoru (okamžitá maximální hodnota) (kW)

4

Rychlost rychlého posuvu v ose X (m/min)

15

Rychlost rychlého posuvu osy Z (m/min)

15

Točivý moment servomotoru osy X (N·m)

110/6.4

Točivý moment servomotoru osy Z (N·m)

110/6.4

Zdvih v ose X (mm)

640

Zdvih v ose Z (mm)

280

Způsob připojení motoru osy X a Z

 Přímá spojka

Vodicí dráha v ose Z

Z-30-640

Kulový šroub osy Z 30-640 Čtyřhranný typ

X-Po.

X-30-540

Kuličkový šroub osy X 30-540 čtvercového typu

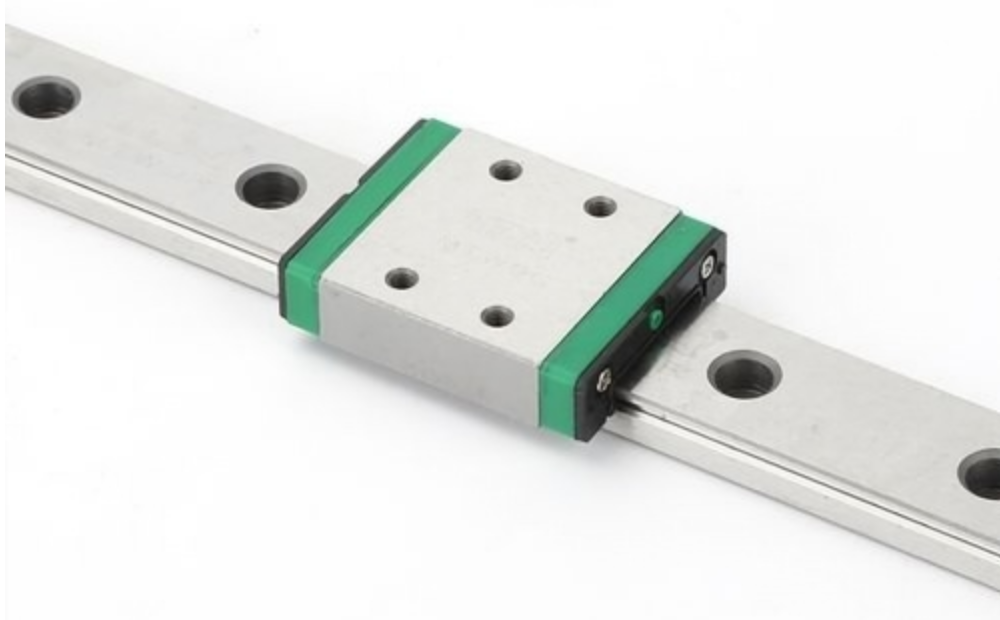

 Typ vodicí dráhy

(30FZS)

Lineární vedení (30FZS)

Nástrojová revolverová hlava

 Typ nástrojové revolverové hlavy

6125

 Počet nástrojových stanic

(MM)

Velikost nástroje (mm)

20*20

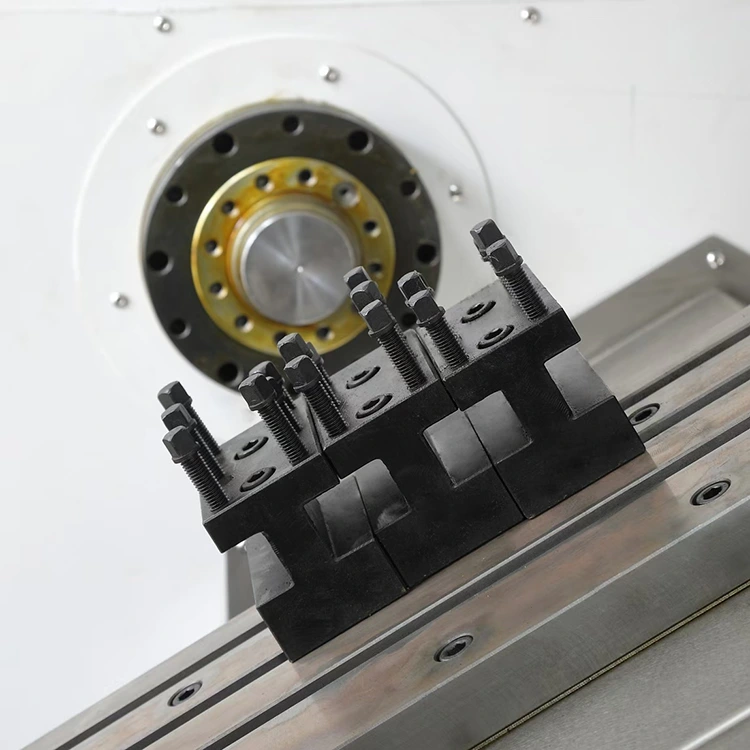

Pevný držák nástroje (20×20)

Příhradový nosník

Standardní zdvih osy X

2400 mm

MaxSpeed ​​osy X

1,5 mm/s

Standardní zdvih osy Y

650 mm

Maximální rychlost na ose Y

1 m/s

Standardní zdvih osy Z

1000 mm

Maximální rychlost na ose Z

1,5 m/s

 Výška vaničky od země

1100 mm

 Velikost zásobníku

550*350 mm

 Počet zásobníků

2

2 obrázky

 Materiál vazníku

ocel

 Konec chapadla

，

Pneumatické upínání  pneumatické otáčení

 Přenosový režim

Lineární vedení se šikmým kolejnicovým hřebenem

 Vstupní napětí

220V

 Vstupní tlak vzduchu

0,5-0,8 pa

Napájení

 Jmenovitý celkový výkon

9 kW

 Jmenovitý celkový proud

20A

Spec

 Hmotnost stroje

900 kg

Velikost stroje (D׊×V)

1650×1250×1600 mm

ostatní

 Způsob upínání

Průměr sklíčidla (volitelně)

 Výkon vodní pumpy

380V/90W

Model s kuličkovým šroubem (osa X)

2508

Model kuličkového šroubu (osa Z)

3208

Typ dopravníku třísek (volitelné zakoupení)

Obráběcí pole

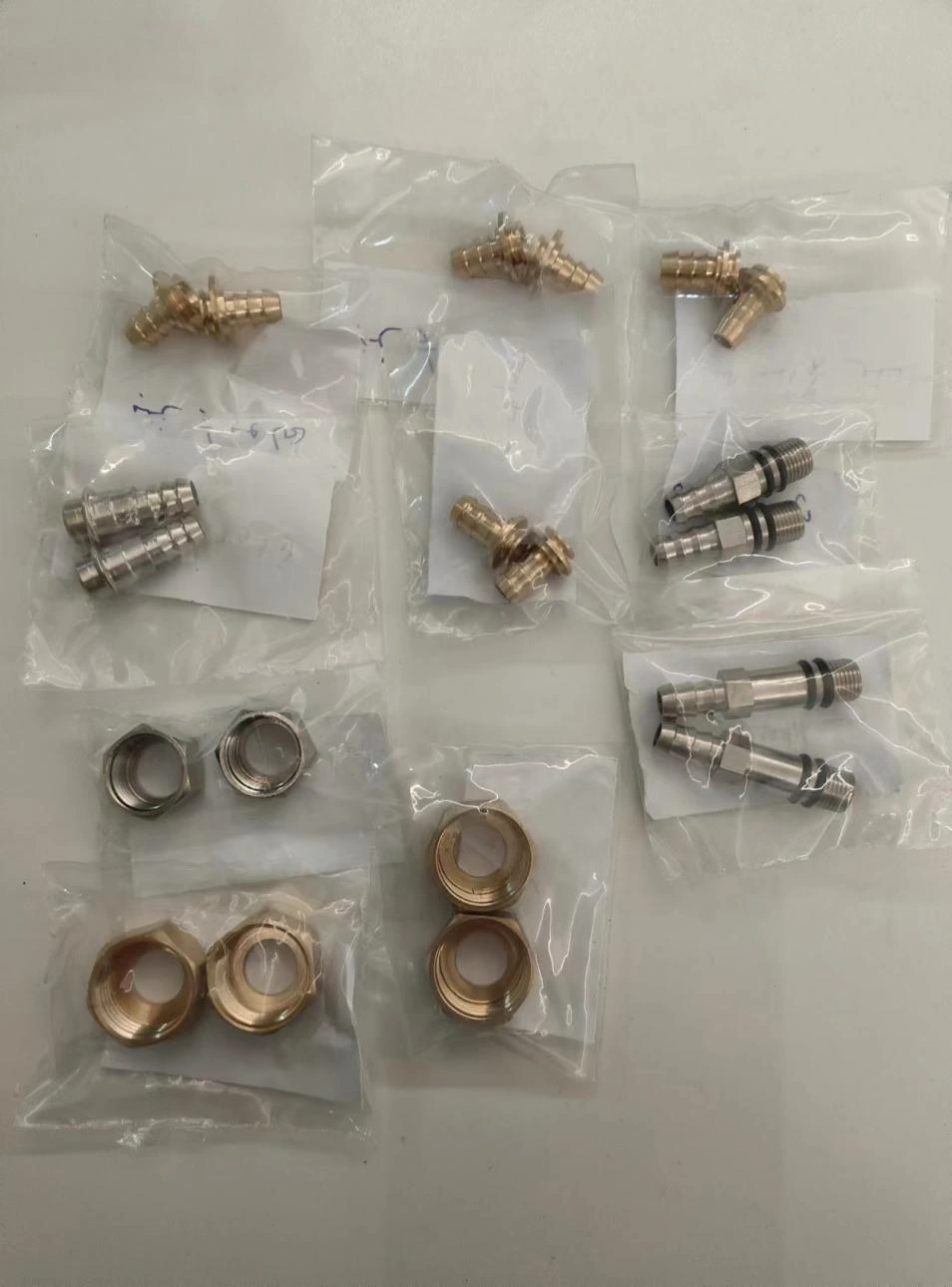

 Díly na motorky a hardwarové příslušenství
