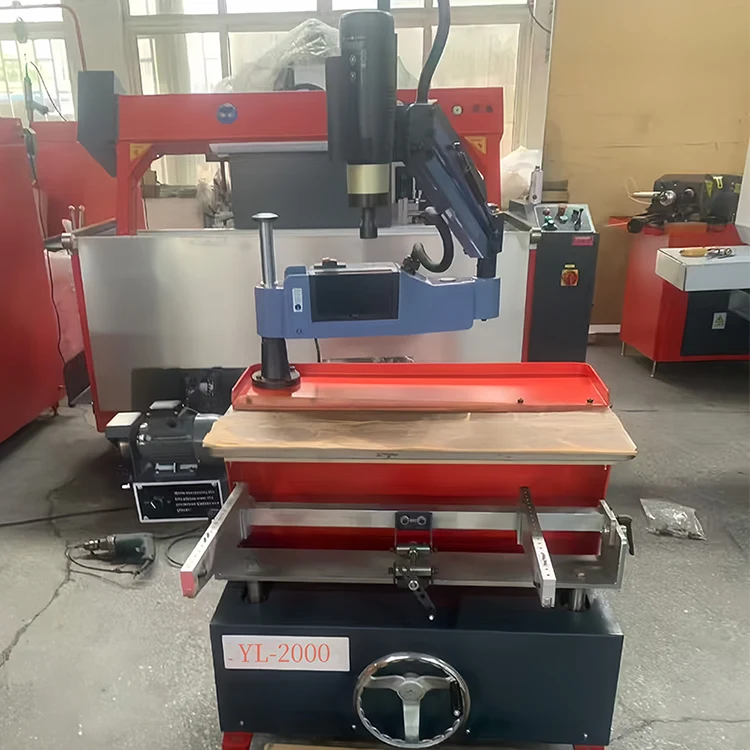

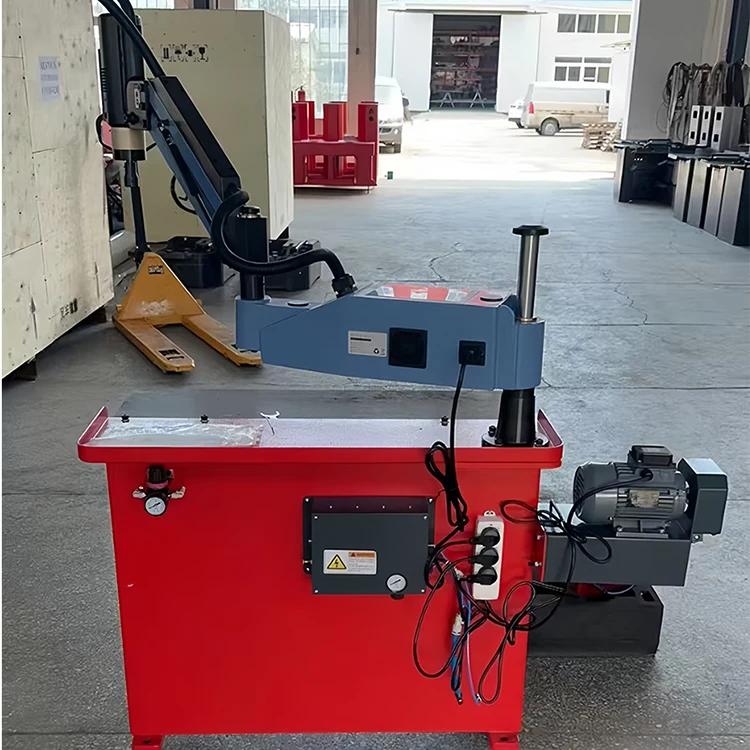

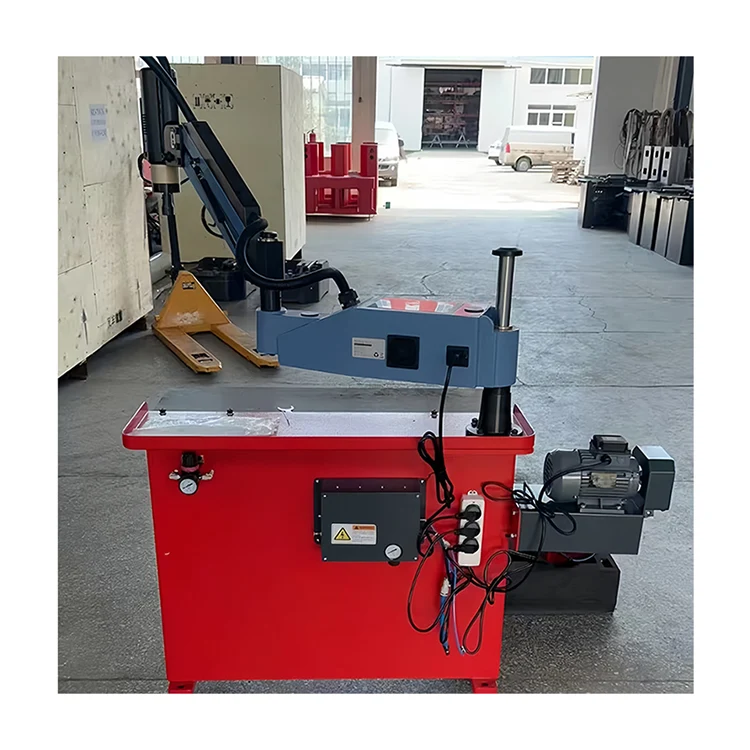

Vyvrtávací stroj na kroužek sedla ventilu

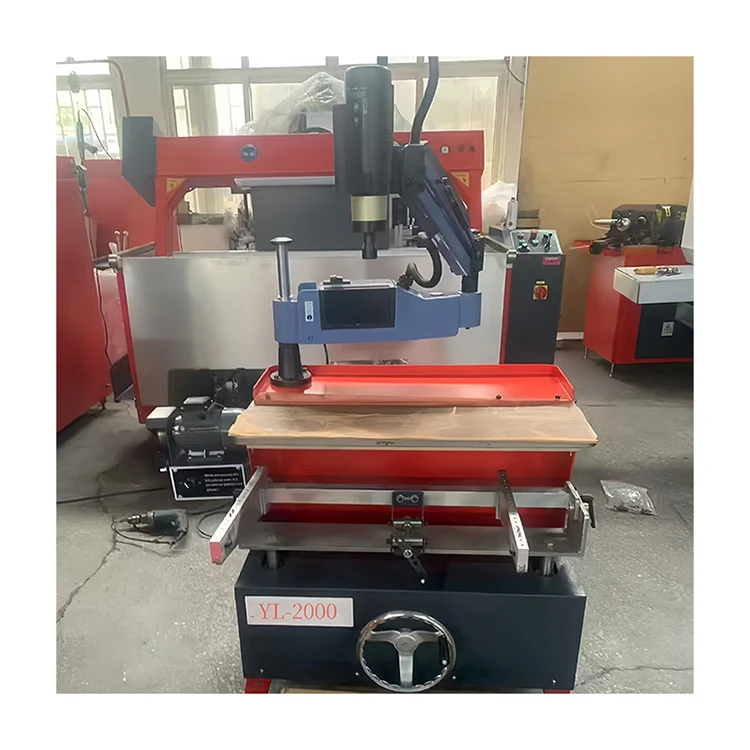

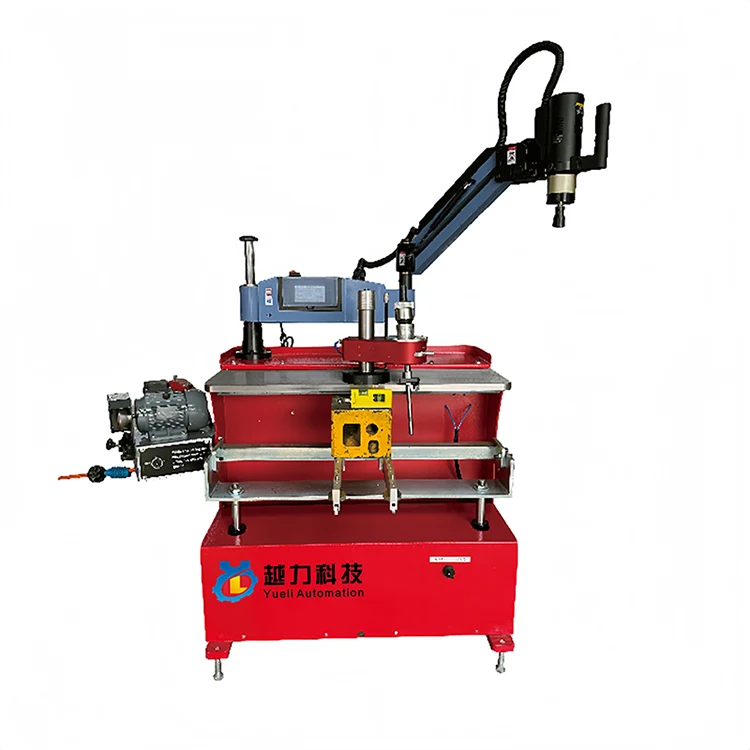

LD2000 Valve Seat Ring Boring Machine, navržený Yueli, je profesionální stroj pro přesné obrábění a opravy kroužků ventilových sedel v hlavách válců motoru. Je široce používán při údržbě hlav válců pro automobilové, motocyklové a lodní benzínové/dieselové motory. Stroj může vrtat a vystružovat ventilové porty, otvory sedlových kroužků a otvory vodicích trubek.

· Kompaktní konstrukce se svislými obdélníkovými vodicími lištami pro dlouhodobou tuhost a přesnost.

· Dodává se v plné výbavě – není třeba kupovat další nástroje, piloty nebo měřidla.

· Snadná obsluha, vhodná do různých dílenských prostředí.

· Pokrývá běžné velikosti kroužků sedel ventilů a splňuje požadavky na každodenní opravy u většiny typů motorů.

Technické specifikace

Technické specifikace pro vyvrtávací stroj se sedlem ventilu LD2000 jsou následující:

· Model: LD2000

· Množství na sadu: 1

· Rozměry balení (D׊×V): 1020 × 900 × 1350 mm

· Napájení: 220 V / 50 Hz / jednofázové

· Čistá hmotnost: 155 kg

· Hrubá hmotnost: 223 kg

Konstrukční vlastnosti:

· Vertikální obdélníková vodicí lišta – dobrá tuhost a odolnost proti vibracím.

· Integrované lůžko a hlavní rám pro stabilní provoz.

· Oddělená elektrická ovládací skříňka pro bezpečné a pohodlné ovládání.

Proč zvolit LD2000

V oblasti opravy kroužků sedla ventilů přesnost, tuhost a kompletnost příslušenství přímo ovlivňuje kvalitu a účinnost. LD2000 nabízí následující výhody:

① Plně vybavená – připravena k použití

· Zahrnuje 8 typů vyvrtávacích čepelí (řady E1 a E2 s různými úhly a poloměry).

· Zahrnuje 9 pilotů od 4,98 mm do 11,98 mm, které pokrývají běžné průměry vodicích otvorů.

· Dodáváno s velkými, středními a malými držáky nástrojů, které vyhovují různým velikostem a hloubkám vrtání.

· Dodává se s měřidlem nastavení nástroje, šestihranným klíčem a klíčem T15 – pro nastavení nejsou potřeba žádné další nástroje.

② Dobrá tuhost a spolehlivá přesnost

· Svislé obdélníkové vodicí lišty poskytují vynikající ohyb a torzní tuhost.

· Přesné uložení vřetena a vodicí lišty zajišťuje soustřednost a povrchovou úpravu.

· Stabilní lože snižuje vibrace a prodlužuje životnost nástroje.

③ Široký rozsah použití

· Vhodné pro hlavy válců pro automobily, motocykly a lodní benzínové/naftové motory.

· Může obrábět ventilové porty, vrtání sedlových kroužků a otvory vodicích trubek.

· Několik kombinací pilota a čepele pokrývá většinu běžných velikostí oprav.

④ Snadná údržba a dostatek náhradních dílů

· Všechny potřebné nástroje jsou zahrnuty – žádné další nákupy pro každodenní úpravy.

· Standardizovaný držák a pilotní rozhraní zjednodušují výměnu.

Standardní seznam balení

LD2000 se dodává s 28 položkami, jak je uvedeno níže:

Poznámky ke stavebnici:

· Vyvrtávací lopatky: řada E1 (5 ks: 45°-0,8, 45°-1,2, 55°-1,5, 60°-1,2, 90°) a řada E2 (3 ks: 45°-0,8, 45°-1,2, 60°-1,2) – různé požadavky na úhel sedla a poloměry ventilů.

· Piloty: 9 průměrů od 4,98 mm do 11,98 mm, které odpovídají běžným velikostem otvorů pro vodicí ventily, aby bylo zajištěno přesné vystředění během vyvrtávání.

· Držáky nástrojů: tři velikosti (velké, střední, malé) pro různé průměry vrtání a hloubky obrábění.

· Ukazatel nastavení nástroje: umožňuje rychlou instalaci nástroje a kalibraci polohy.

Rozsah aplikace

Stroj na vyvrtávání kroužků sedla ventilů LD2000 je navržen pro hlavní výzvu při opravách hlav válců – přesné vyvrtávání a vystružování sedel ventilů. Mezi typické aplikace patří:

· Opravy hlav válců automobilových motorů – automobily, SUV, lehká užitková vozidla (benzín/nafta).

· Oprava hlavy válců motocyklových motorů – jednoválcové a víceválcové motory.

· Opravy hlav válců lodních motorů – lodní dieselové motory, včetně větších sedel ventilů.

· Repasování motorů a profesionální vyvrtávačky – sériové zpracování a vystružování vodicích otvorů.

Použití a údržba

Kontrola vybalení:

· Porovnejte všech 28 položek s balicím seznamem.

· Prohlédněte stroj, postel a elektrickou ovládací skříň, zda nedošlo k poškození při přepravě.

· Ujistěte se, že hrany čepele a vodicí plochy jsou neporušené.

Instalace a nastavení:

· Umístěte postel na rovný a pevný pracovní stůl.

· Připojte napájecí zdroj (220V/50Hz jednofázový) podle štítku ovládací skříňky.

· Upevněte hlavu válce, vložte příslušný vodicí prvek do vodícího otvoru pro umístění.

· Vyberte správnou vyvrtávací čepel pro úhel sedla ventilu a namontujte ji na držák nástroje.

· Před spuštěním zkalibrujte polohu nástroje pomocí měřidla nastavení nástroje.

Běžná údržba:

· Udržujte povrchy vodicích lišt čisté a pravidelně je mažte.

· Po použití očistěte čepele a vyhněte se poškození nárazem.

· Po použití piloty otřete a uložte je podle velikosti.

· Udržujte elektrickou ovládací skříňku v suchu a větrejte; pravidelně kontrolujte zapojení.

Balení a expedice

LD2000 je zabalen ve standardním exportním dřevěném kufříku, aby byla zajištěna bezpečná přeprava:

· Způsob balení: Standardní exportní překližkové pouzdro

· Rozměry balení: 1020 × 900 × 1350 mm

· Čistá hmotnost: 155 kg

· Hrubá hmotnost: 223 kg

· Napájení: 220 V / 50 Hz / jednofázové

· Vhodné pro pozemní, námořní nebo leteckou přepravu

Všechny součásti jsou bezpečně upevněny uvnitř pouzdra, přičemž lopatky a piloty jsou jednotlivě zabaleny, aby se zabránilo poškození. Po příjezdu zásilku zkontrolujte a v případě zjištění jakýchkoliv problémů ihned kontaktujte přepravce nebo dodavatele.

Objednávky a dotazy

Společnost Quanzhou YueLi Automation Equipment Co., Ltd. poskytuje prodejní a technickou podporu pro vyvrtávací stroj na vyvrtávání kroužků sedla ventilů LD2000. Ať už provozujete autoservis, servis motocyklů, opravnu lodních motorů nebo profesionální zařízení na renovaci motorů, YueLi může nabídnout správné řešení a poprodejní podporu.

Kontaktní údaje:

· Společnost: Quanzhou YueLi Automation Equipment Co., Ltd.

· Výrobek: LD2000 Vyvrtávací stroj na kroužky sedla ventilu

Pro podrobnosti o produktu, dodací lhůty a záruční podmínky neváhejte kontaktovat tým YueLi. Těšíme se, že vás obsloužíme.
