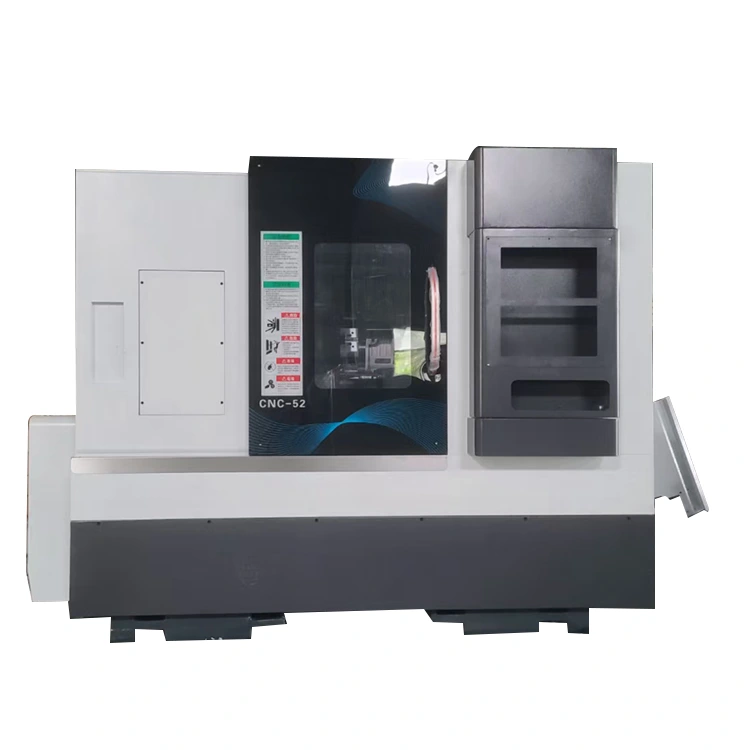

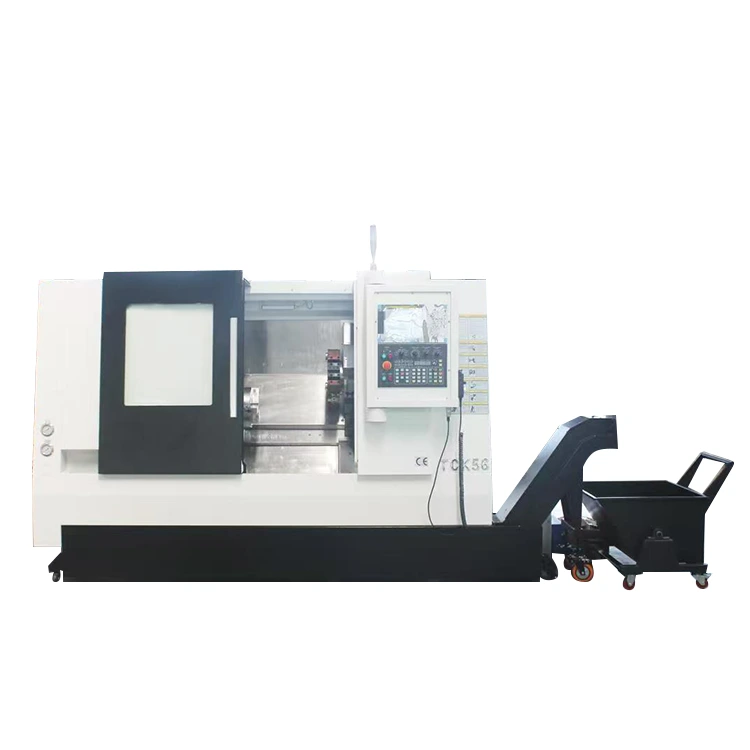

CNC soustružnické centrum s koníkem

ŽÁDNÝ.JménoJednotkaSpecPoznámka1Slide Table Top Dimensionmm450*340 2Maximální zdvih osy zmm600 3Maximální zdvih osy Xmm300 4Maximální průměr otáčenímm650 5Vzdálenost od vřetena k posuvné desce stolumm170 6Vzdálenost od středu......

Modelka:YL-52Y

Odeslat dotaz

Popis výrobku

ŽÁDNÝ.	Jméno	Jednotka	Spec	Poznámka
1	Slide Table Top Dimension	mm	450*340
2	Maximální zdvih osy z	mm	600
3	Maximální zdvih osy X	mm	300
4	Maximální průměr otáčení	mm	650
5	Vzdálenost od vřetena k posuvné desce stolu	mm	170
6	Vzdálenost od středu vřetena k zemi	mm	1100
7	MAX délka obrábění	mm	475	Vezměme si jako příklad výkonovou věž NF80-170-BMT55-12T
8	MAX průměr otáčení	mm	500	Vezměme si jako příklad výkonovou věž NF80-170-BMT55-12T
9	Vřetenový model (průměr vřetena)	mm	A2-6 (200)
10	Rychlost vřetena	RPM	0-4000
11	Specifikace kuličkového šroubu X、Z		3210/4010	Japonský kuličkový šroub THK, třída C3
12	Lineární vodicí lišta v ose X		Taiwanský váleček HIWIN clss p, velikost 35	4 Posuvníky-standardní typ
13	Lineární vodicí lišta v ose Z		Taiwanský váleček HIWIN clss p velikost 35	4 posuvníky – prodloužené posuvníky
14	Způsob připojení hlavního motoru X.Z		Rozvodový řemen/Přímý pohon/Přímý pohon
15	X.Z. Příruba / čep motoru koníku	mm	130/110
16	Velikost stroje	mm	241512571270
17	Čistá hmotnost stroje	KG	3800 kg	S vnitřní a externí ochranou

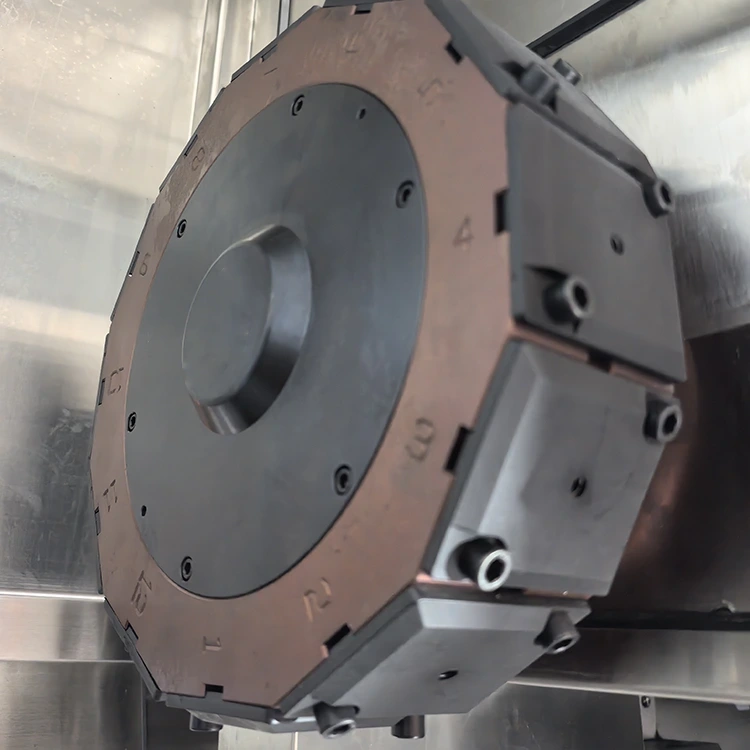

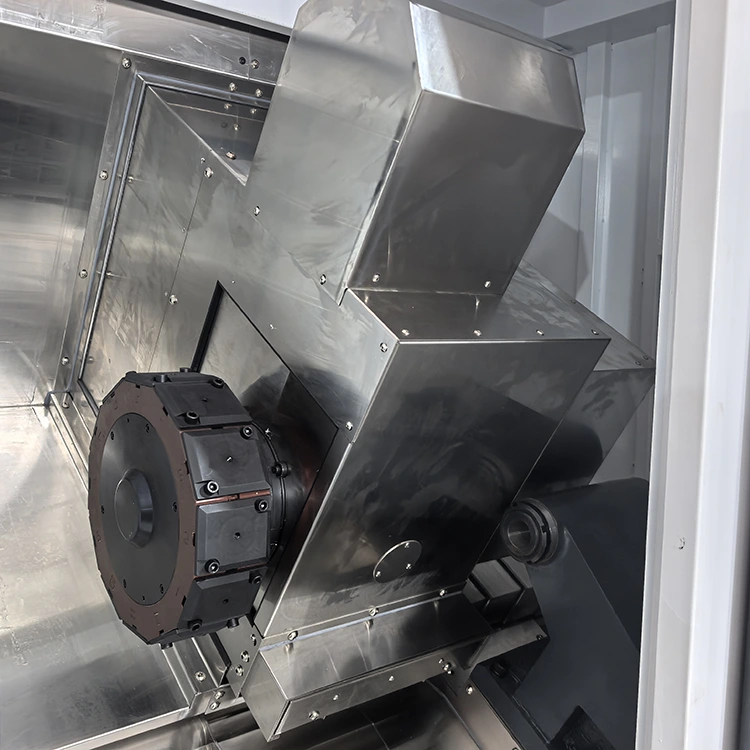

18	Způsob instalace nástroje		Výkonová věž 170-BMT55

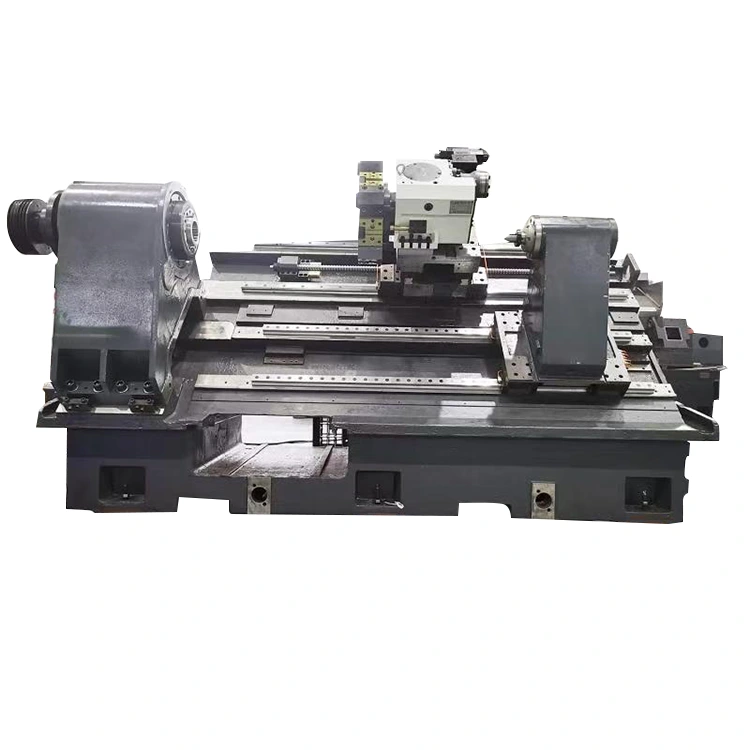

19	Typ základny stroje a sklon		Lůžko šikmé 30 stupňů
20	Koník		Koník s lineárním vedením
21	Metoda předsunutí koníku		Hydraulický pohon a servopohon	Středisko hydraulického koníku se standardní výbavou
22	Maximální zdvih koníku		600
23	Minimální délka vyložení koníku		30 mm
24	Středový model koníku		MT5

Konfigurace modelu
Jméno	Místo původu/Spec	Jméno	Místo původu/spec
CNC systém	KAŠEL	Servomotory + pohony osy X/Z	Delta
32 Přesný kuličkový šroub	THK (Japonsko)	Vřetenový motor	Huahong 7,5 kW
30 Přesné lineární válečkové vedení	HIWIN (Tchaj-wan, Čína)	Hydraulický rotační válec	TAIWAN
Válcová přesná vřetenová jednotka	Ložiska NSK (Japonsko)	ochladit	750W
Hydraulická stanice	Tchaj-wan	Power Head	3 stanice 11,4N
Náhodné příslušenství
Jméno	Model/Spec	Jméno	Model /spec
Kleština (pro upínání materiálu)	1 ks (dodáváno se strojem)	Soustružnický sloupek vrtací nástrojový sloupek	3KS/2KS
Stopka vrtacího nástroje	2 ks prodlužovacích tyčí ER20A	Hexový klíč	1Sada
