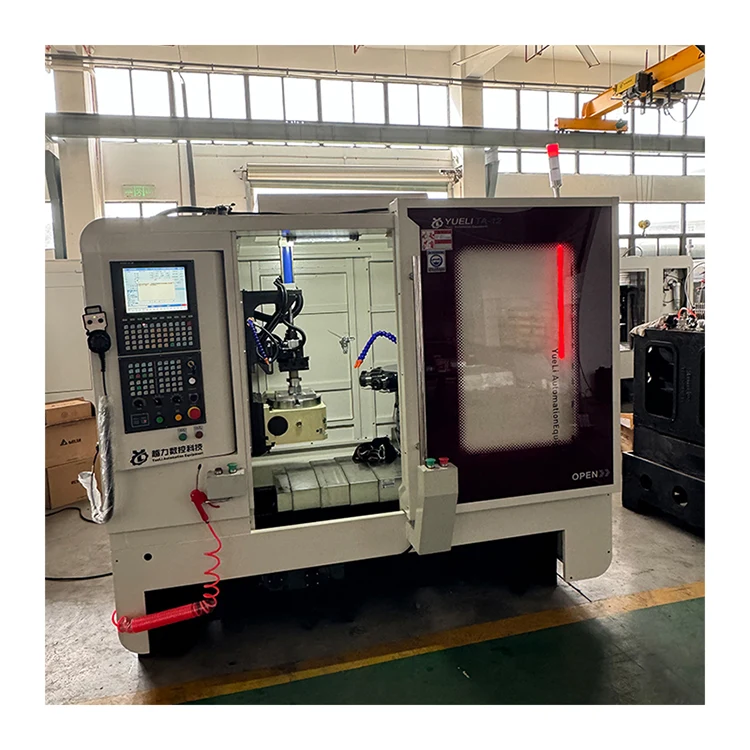

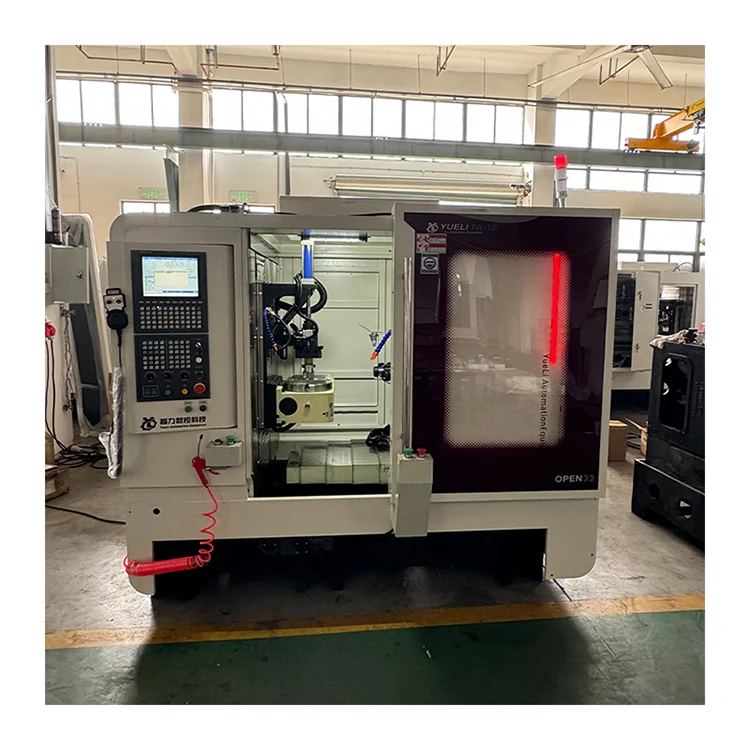

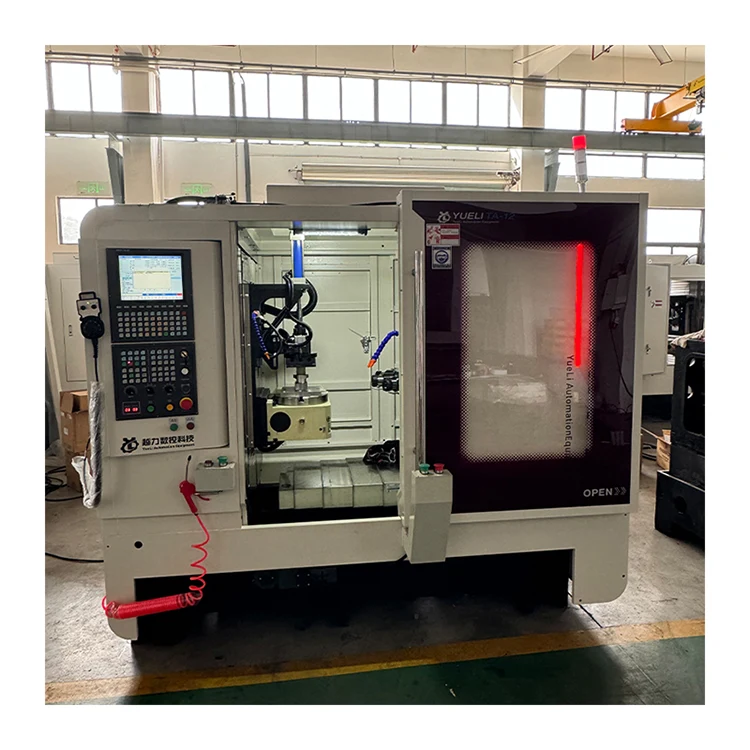

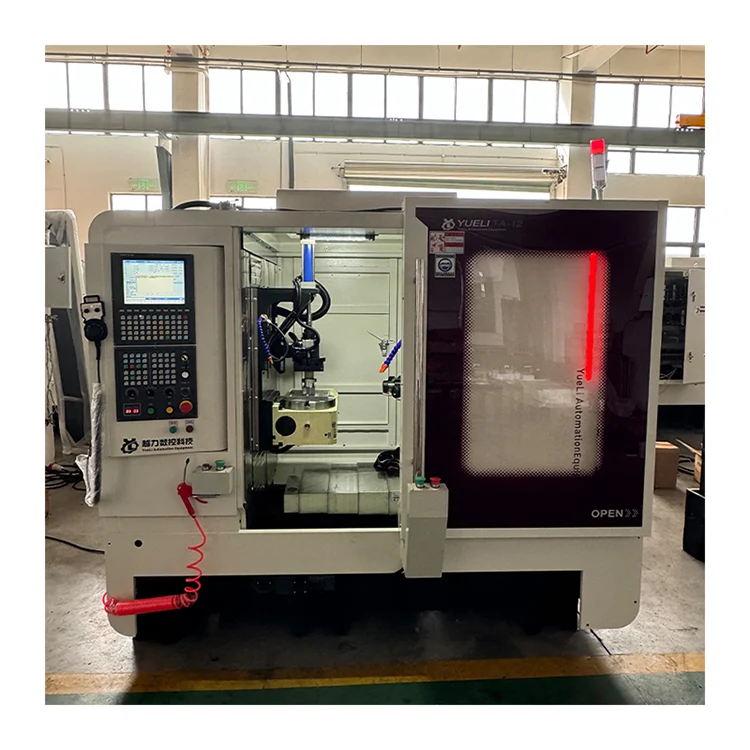

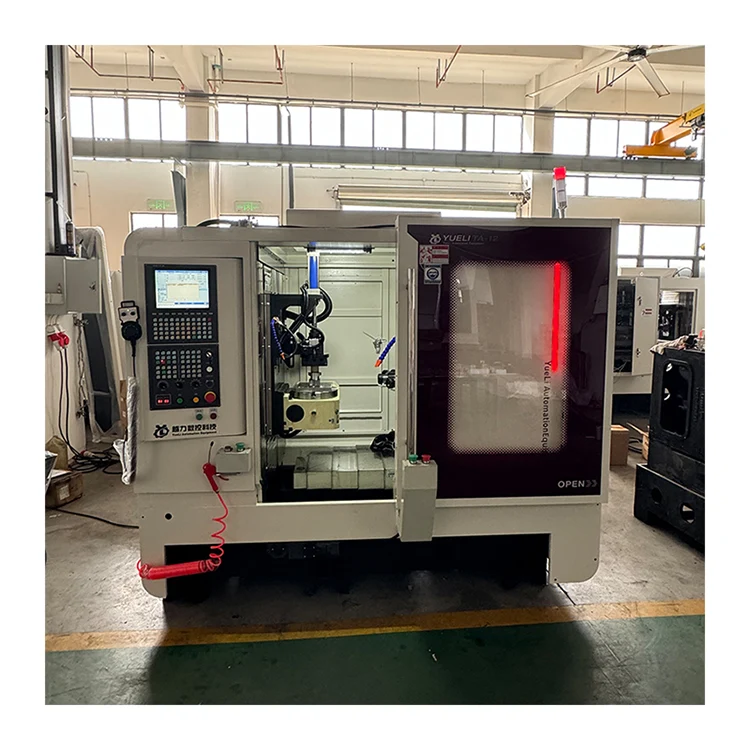

Horizontální 12vřetenový CNC revolverový stroj

Horizontální 12vřetenový CNC revolverový stroj (interní model TA-12) vyrábí společnost Quanzhou Yueli Automation Equipment Co., Ltd. Je vhodný pro výrobu a zpracování velkých a středněobjemových sérií. Stroj se vyznačuje hladkým a velkorysým vzhledem, jednoduchým a intuitivním ovládáním a pohodlným nastavením. Díky CNC řízení nabízí vyšší automatizaci, dobrou spolehlivost a sníženou pracovní náročnost, což umožňuje jedné osobě obsluhovat a řídit více strojů. Tento produkt je ideálním vysoce účinným zařízením pro zpracování proti znečištění.

Představení produktu

Horizontální 12vřetenový CNC revolverový stroj je vhodný pro výrobu a zpracování velkých a středněobjemových sérií. Vzhled stroje je hladký a velkorysý, ovládání je jednoduché a intuitivní a nastavení pohodlné. CNC řízení je přijato, stupeň automatizace je vyšší, spolehlivost je dobrá, pracovní náročnost operátora je snížena a lze realizovat provoz a řízení jedné osoby a více strojů.

Technické konfigurační parametry

Následující součásti a specifikace platí pro horizontální 12vřetenový CNC revolverový stroj.

Hlavní technické parametry

Následující technické parametry platí pro horizontální 12vřetenový CNC revolverový stroj.

Struktura a výkon stroje

Horizontální 12vřetenový CNC revolverový stroj má následující konstrukční a výkonové funkce.

· Jednoduché obráběcí centrum. Řízení programu využívá řídicí systém Taiwan Hust s funkcí detekce, aby se zabránilo poškození kohoutku nebo nástroje v důsledku poruchy elektromagnetického ventilu nebo válce. Přátelský dialog mezi člověkem a strojem pro snadné ovládání.

· Vhodné pro velké a střední dávkové zpracování dílů. Jednorázové upnutí dokončeno. Vysoká účinnost a dobrá přesnost.

· Mechanismus klepání nemusí vyměňovat pohon vodícího šroubu. Rozteč je standardní. Hlavní servomotor Beijing CTB s vlastní frekvenční konverzí zlepšuje drsnost povrchu závitu a zajišťuje přesnost.

· Nezávislý výzkum a vývoj komponent napájecí hlavy. Přesné broušení. Dobrá odolnost proti opotřebení. Dlouhá životnost.

· Hust CNC systém umožňuje nastavení rychlosti posuvu podle potřeb. Po dlouhodobém používání se vodící šroub opotřebuje, systém má funkci kompenzace nástroje.

· Každý motorizovaný kluzný povrch používá centralizované automatické mazací zařízení k zajištění životnosti obráběcího stroje.

· Pohyb posuvného stolu poháněný servomotorem. Více souřadnic lze nastavit digitálně. Vysoká přesnost polohování. Nízké vibrace. Rychlá odezva.

· Během zpracování se stav obrobku zobrazuje na dotykové obrazovce. Funkce alarmu pro poruchy.

· Plně uzavřená ochrana zajišťuje osobní bezpečnost a zlepšuje prostředí zpracování.

Komponenty hlavní struktury

Horizontální 12vřetenový CNC revolverový stroj se skládá z následujících hlavních konstrukčních součástí.

· Sloupec: 1 sada

· Čtvrtá osa: 1 sada

· Základ: 1 sada

· Elektronický systém: 1 sada

· Hydraulický svěrák: 1 sada

· Systém odstraňování třísek: 1 sada

Elektrický systém

Horizontální 12vřetenový CNC revolverový stroj využívá následující elektrické komponenty.

· Solenoidový ventil: Taiwan AirTAC. Dobrá stabilita. Tlak vzduchu nesmí být nižší než 0,5 MPa.

· Stykač střídavého proudu: Schneider. Dobrá stabilita.

· Relé: Omron. Dobrá stabilita.

Mazací systém

Každá výkonová hlava Horizontálního 12vřetenového CNC revolverového stroje je mazána máslem, které se snadno používá a obsluhuje a zajišťuje životnost mazací plochy.

Standardní příslušenství a dokumenty

Horizontální 12vřetenový CNC revolverový stroj se dodává s následujícím příslušenstvím a dokumenty.

· Včetně krabice na nářadí: Oboustranný klíč 17-19, šestihranný klíč 1,5-10 (1 sada).

· Náhodné dokumenty: Specifikace systému, provozní příručka, pokyny pro řidiče (1 kopie).

Často kladené otázky

Jaké je rozhraní vřetena a maximální kapacita vrtání?

Rozhraní vřetena je ER40. Maximální průměr vrtání je 60 mm pro měděné průchozí otvory a maximální průměr závitu je M50 × 3 mm pro měď.

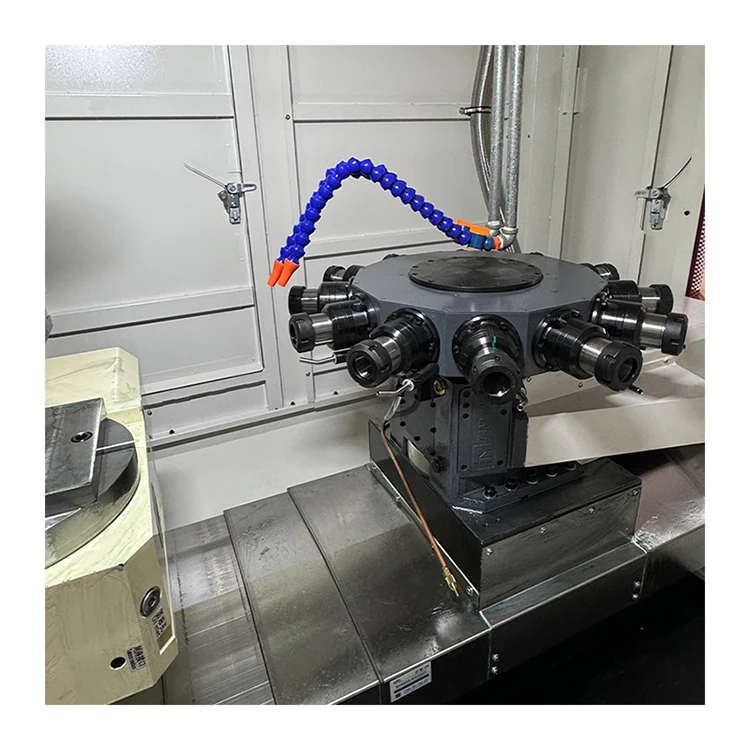

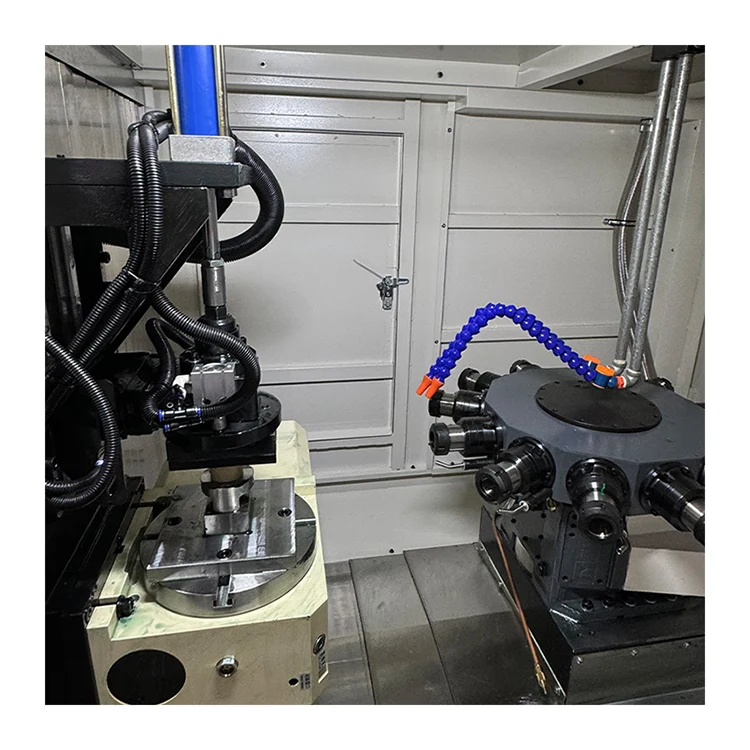

Kolik vřeten má věž?

Otočná věž má 12 vřeten. Doba výměny nástroje je 0,8 sekundy na 180 stupňů.

Jaké jsou dráhy osy X, Y a Z?

Zdvih v ose X je 350 mm, zdvih v ose Y je 400 mm a zdvih v ose Z je 300 mm. Maximální rychlost pohybu pro všechny osy je 30 m/min.

Jaký je výkon CNC systému a motoru vřetena?

Stroj využívá systém Taiwan Hust CNC s výkonem motoru servo vřetena 5,5 kW až 7,5 kW (volitelně).

Jaká je hmotnost a rozměry stroje?

Rozměry stroje jsou 2200×1765×1922 mm s plechovým krytem a čistá hmotnost je 3500 kg.
