Vrtání s lineárním vedením Závitové centrum Otevřený typ

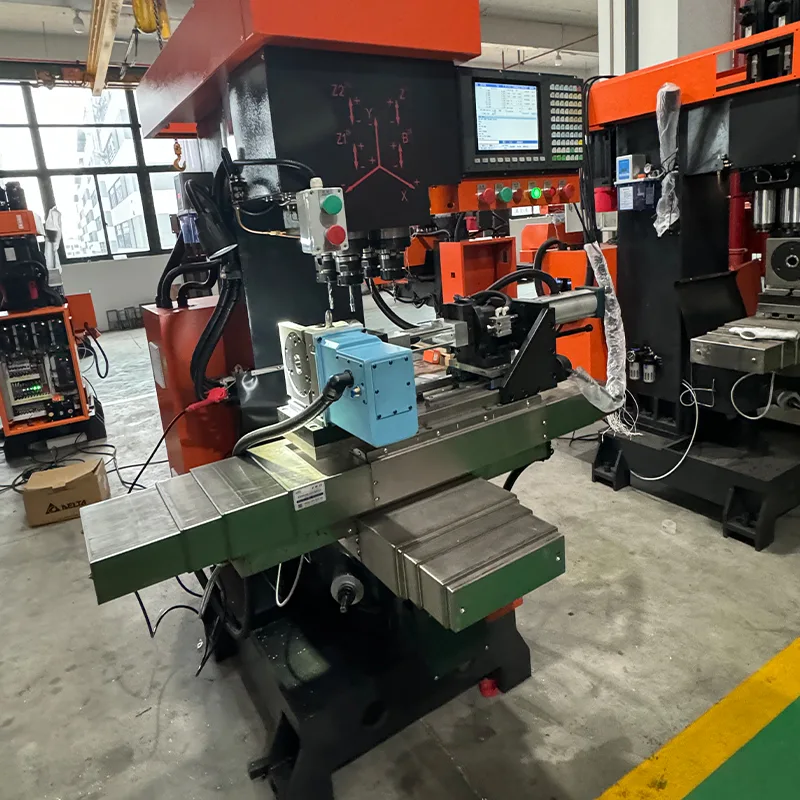

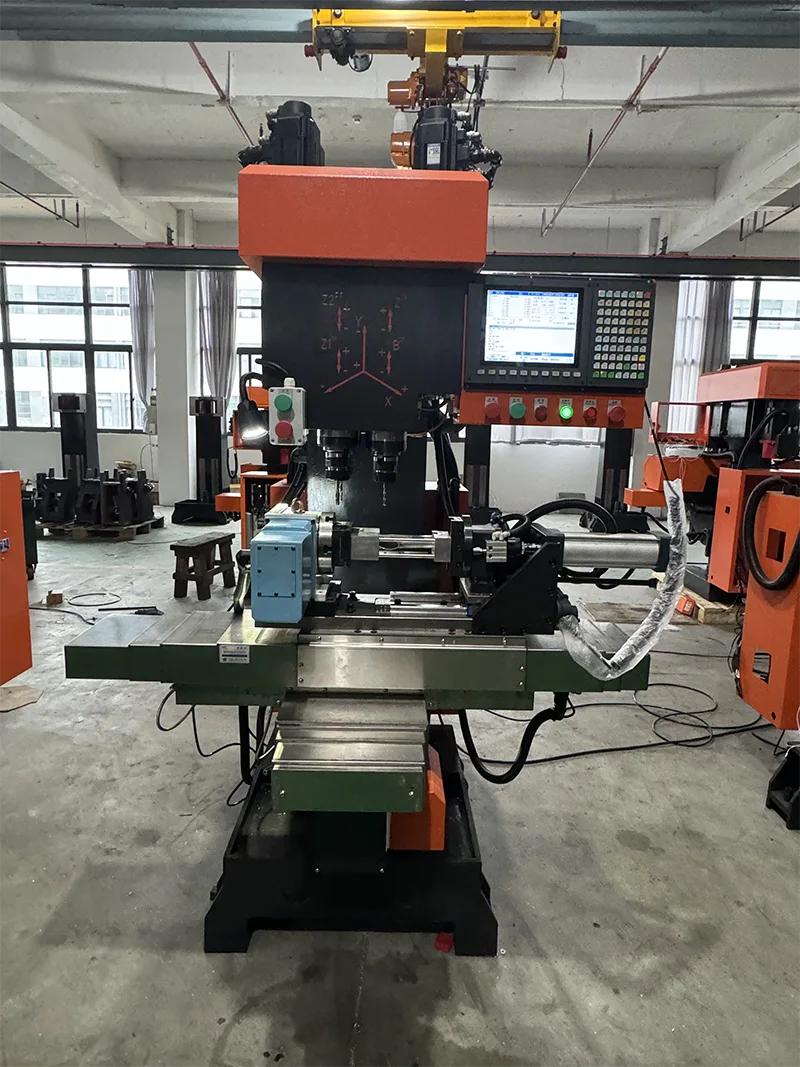

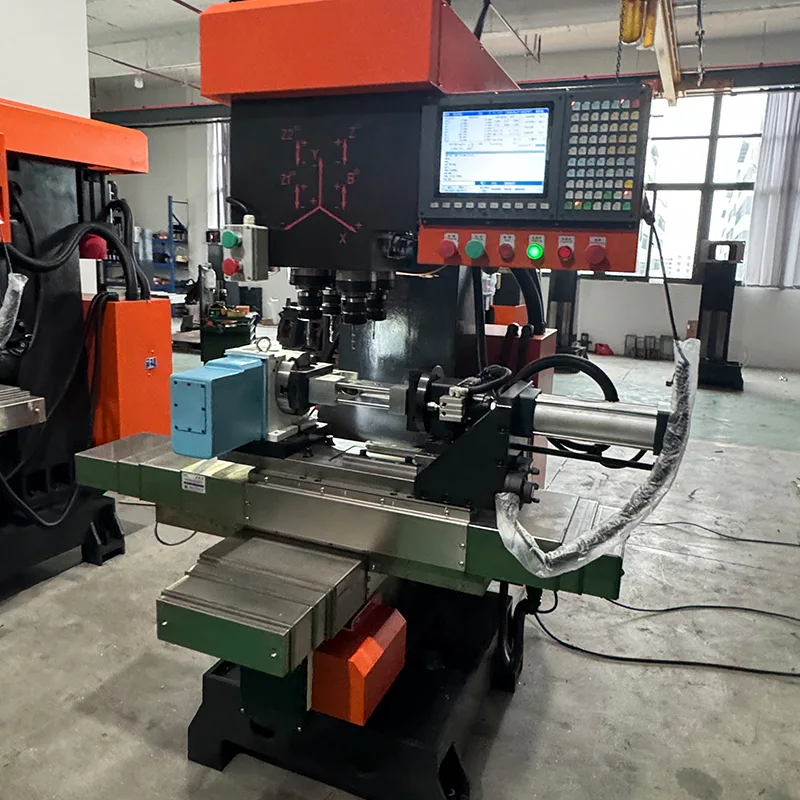

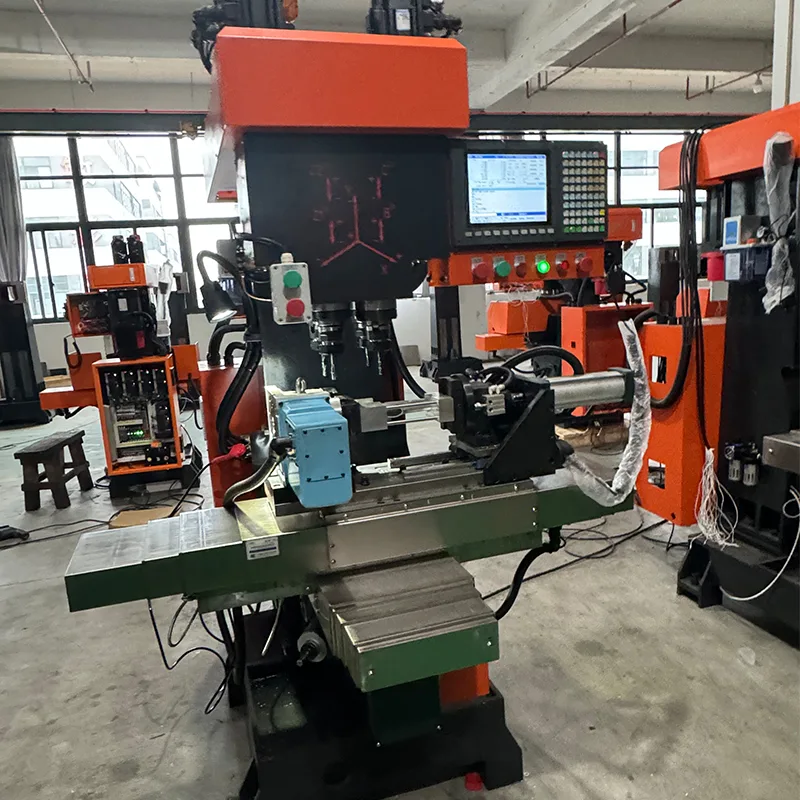

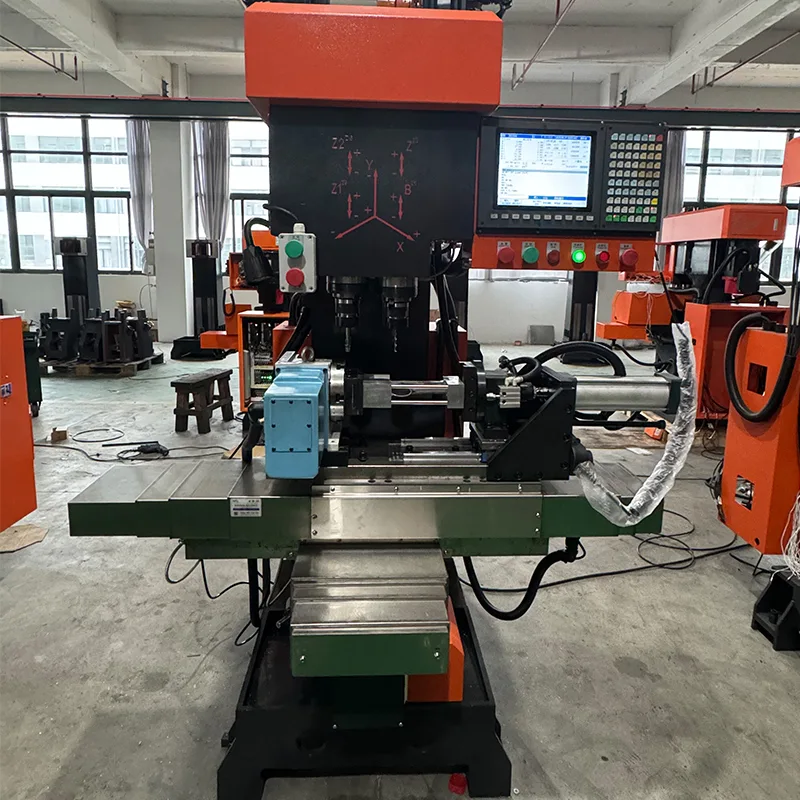

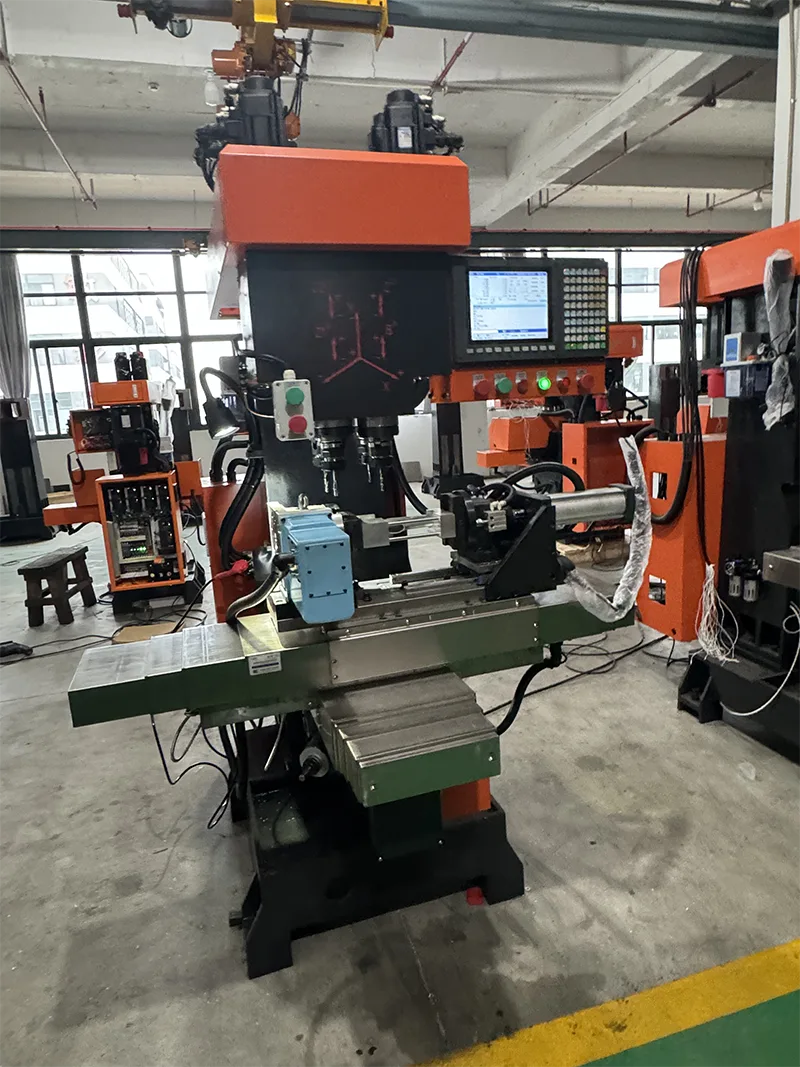

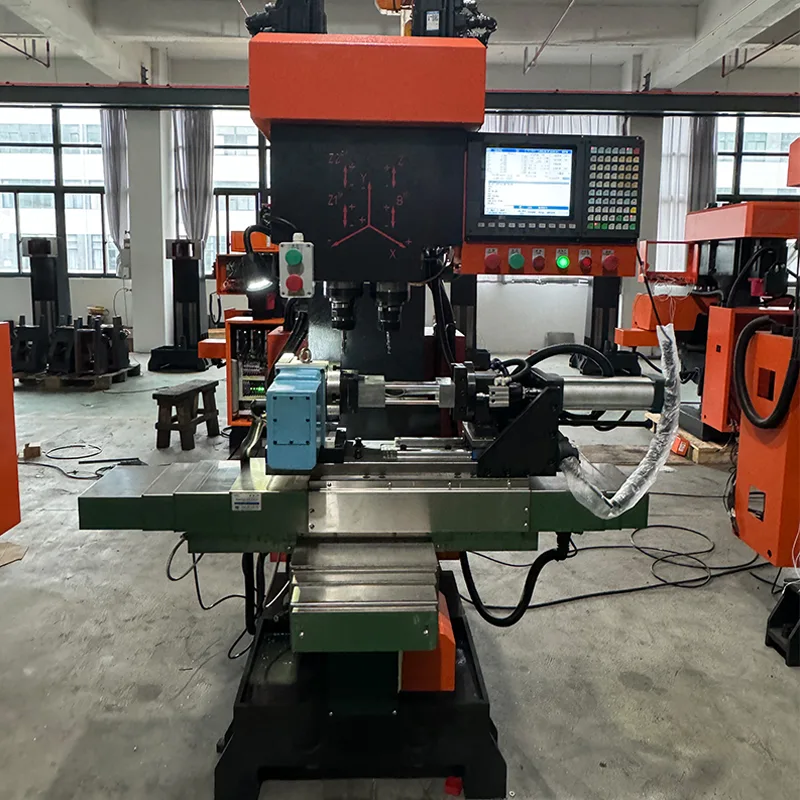

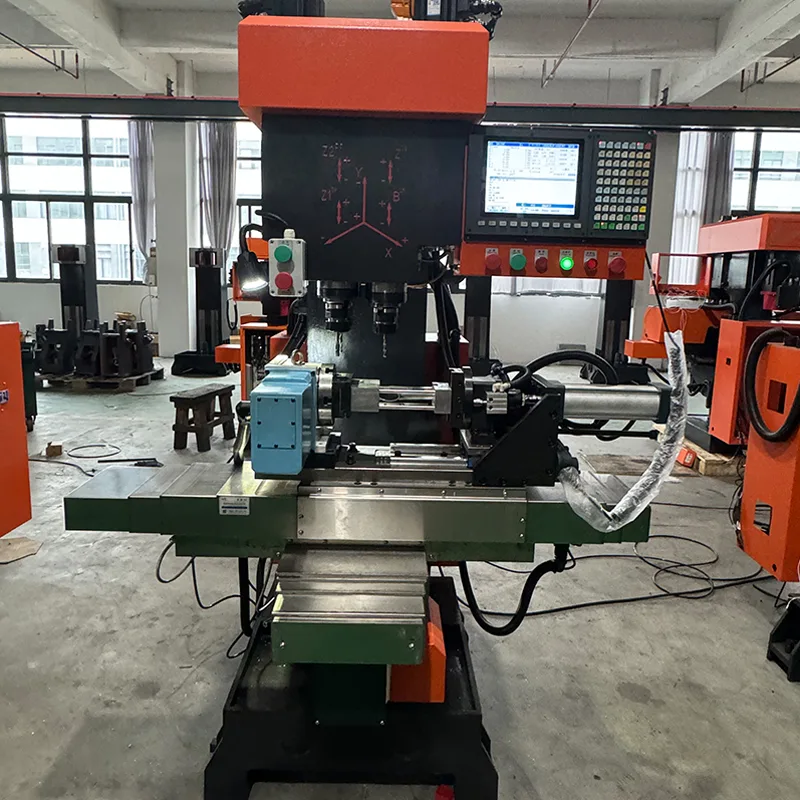

Závitořezné centrum s lineárním vedením ZSK540 Otevřený typ je vertikální 4osé vrtací centrum s lineárním vedením v otevřené konfiguraci. Tento model je dodáván bez plechového krytu a nabízí design otevřeného rámu vhodný pro aplikace, kde není vyžadováno úplné zakrytí. Stroj je vybaven systémem Taiwan Syntec bus CNC s dotykovou obrazovkou s uživatelsky přívětivým rozhraním člověk-stroj pro intuitivní programování a jednoduché ovládání. Díky 4osé CNC funkci mohou všechny čtyři osy provádět operace vrtání, závitování a frézování. Servovřetenový motor o výkonu 5,5 kW s vestavěným frekvenčním měničem umožňuje pevné řezání závitů a plynulou regulaci otáček, což zajišťuje přesnost obrábění.

Konfigurace stroje a konstrukční prvky

Otevřený typ vrtacího závitořezného centra ZSK540 s lineárním vedením je vyroben s následujícími standardními konfiguracemi a konstrukčními prvky.

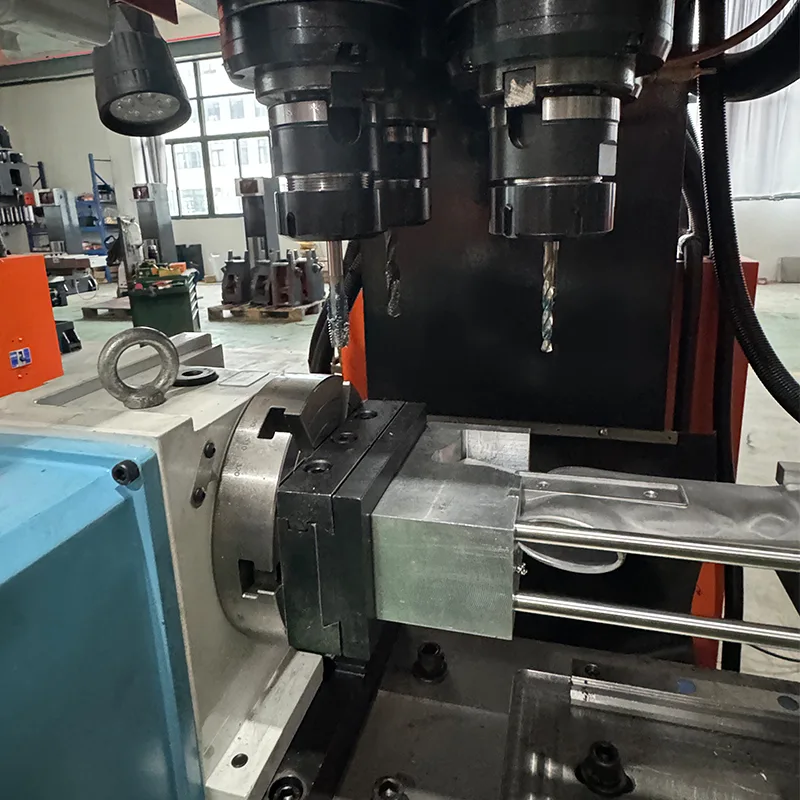

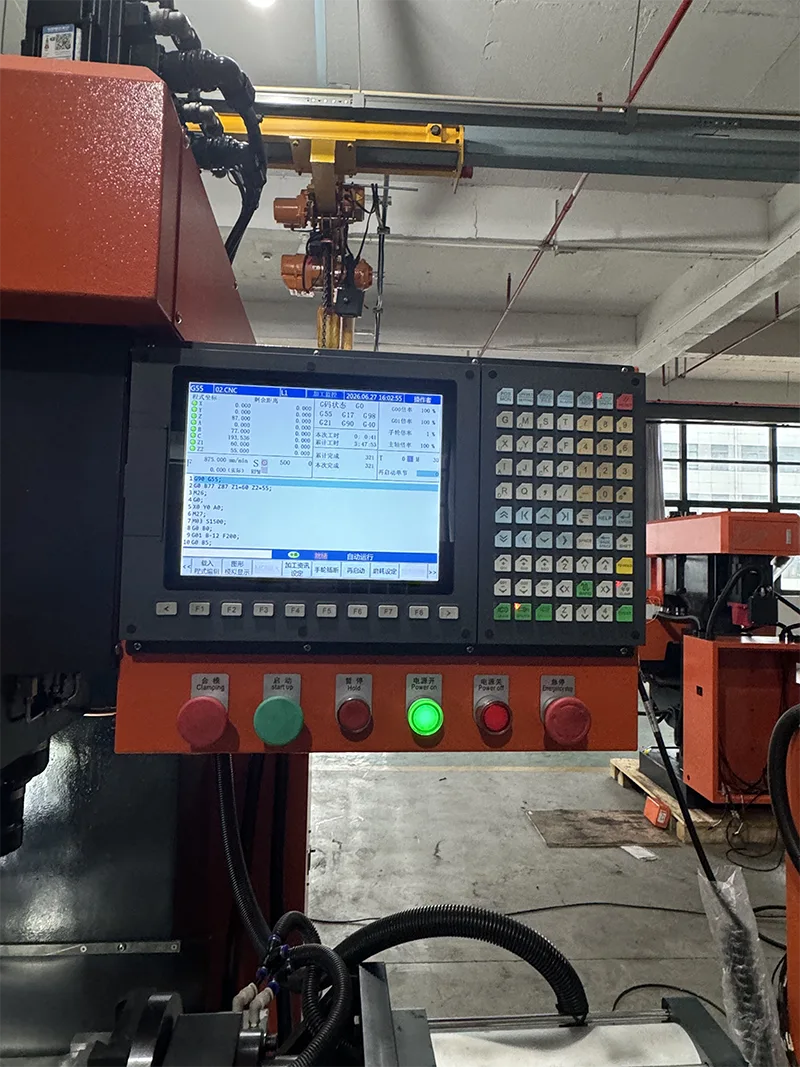

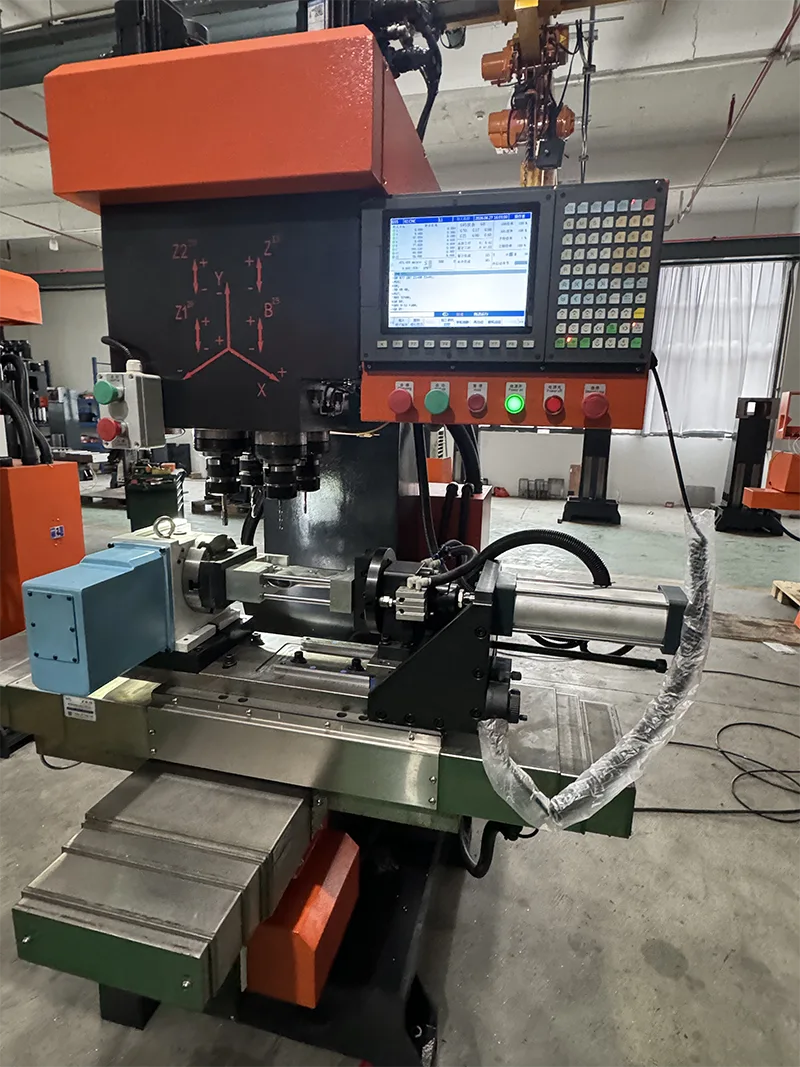

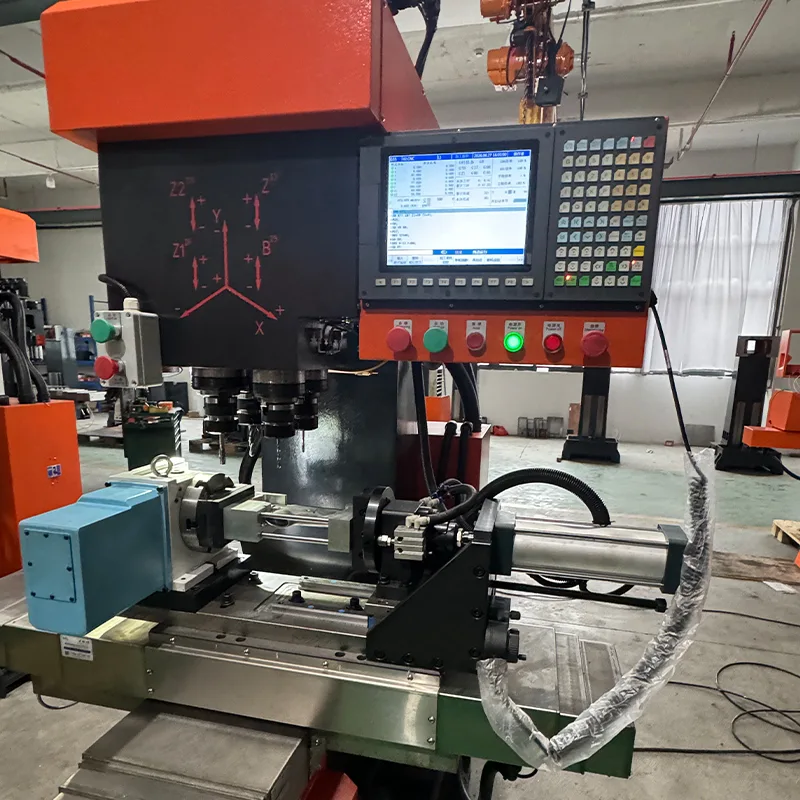

· CNC systém: Taiwan Syntec bus CNC systém s dotykovou obrazovkou. Uživatelsky přívětivé rozhraní člověk-stroj. Intuitivní programování. Jednoduchá obsluha. Rychle se učit.

· Servo systém: servomotory Syntec, celkem 5 jednotek (4 s brzdou). 5,5KW vřetenový servomotor Huahong.

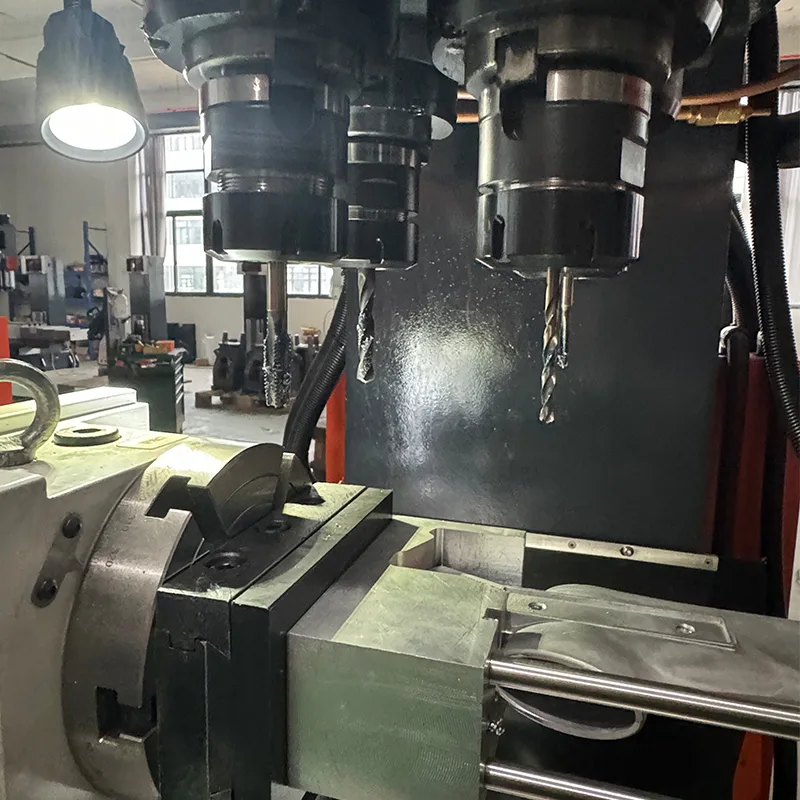

· Vřeteno: Kužel vřetena BT40. Průměr pouzdra vřetena 105 mm. Otáčky vřetena 0-3000 ot/min.

· Vodicí dráhy a kuličkové šrouby: Lineární vedení Hiwin (6 jednotek) a kuličkové šrouby Dinghan (3 jednotky). Rozteč osy Z 10mm, rozteč osy X/Y 16mm. Podporuje těžké řezání.

· Pneumatické komponenty: Pneumatické komponenty dovážené z Koreje.

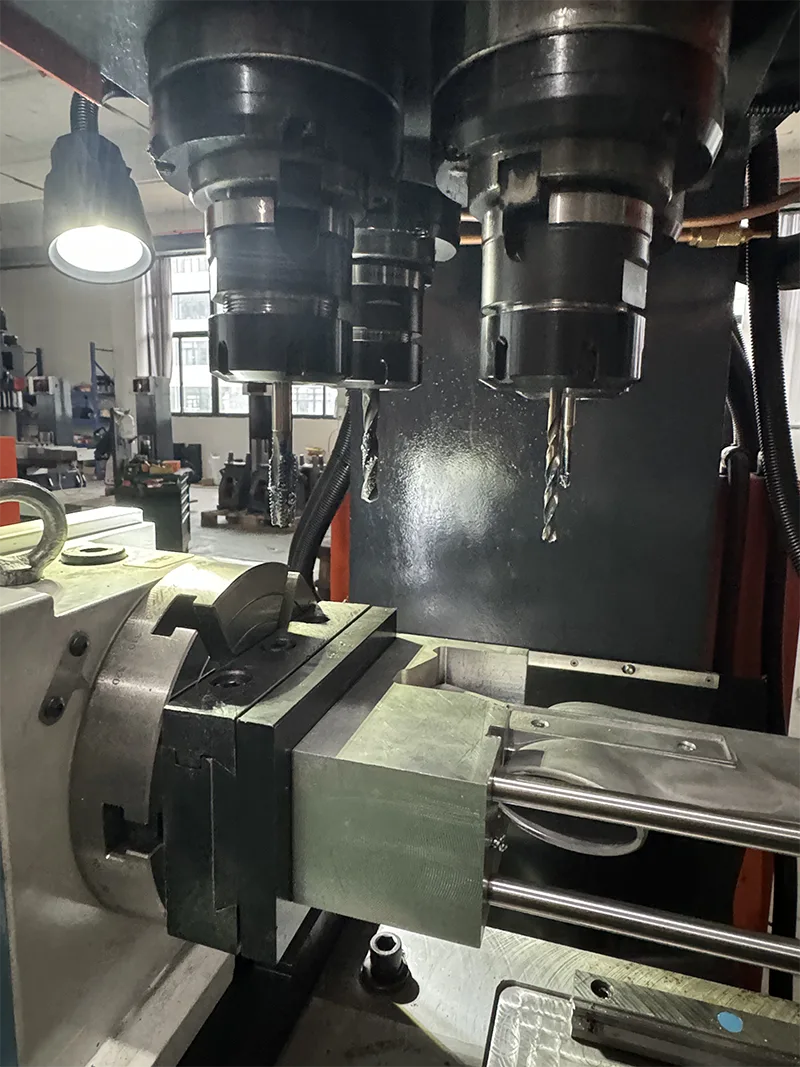

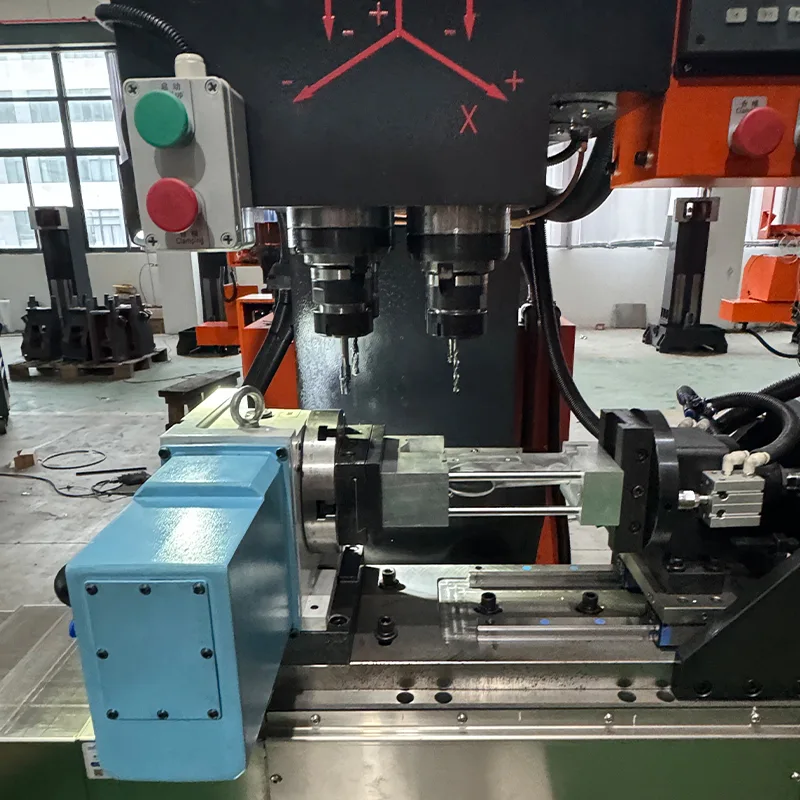

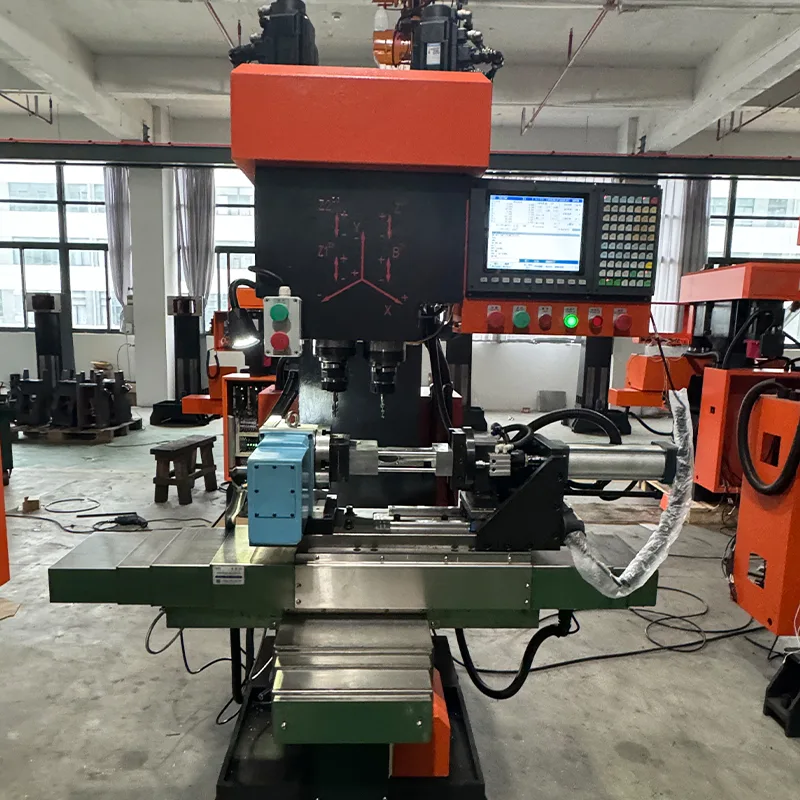

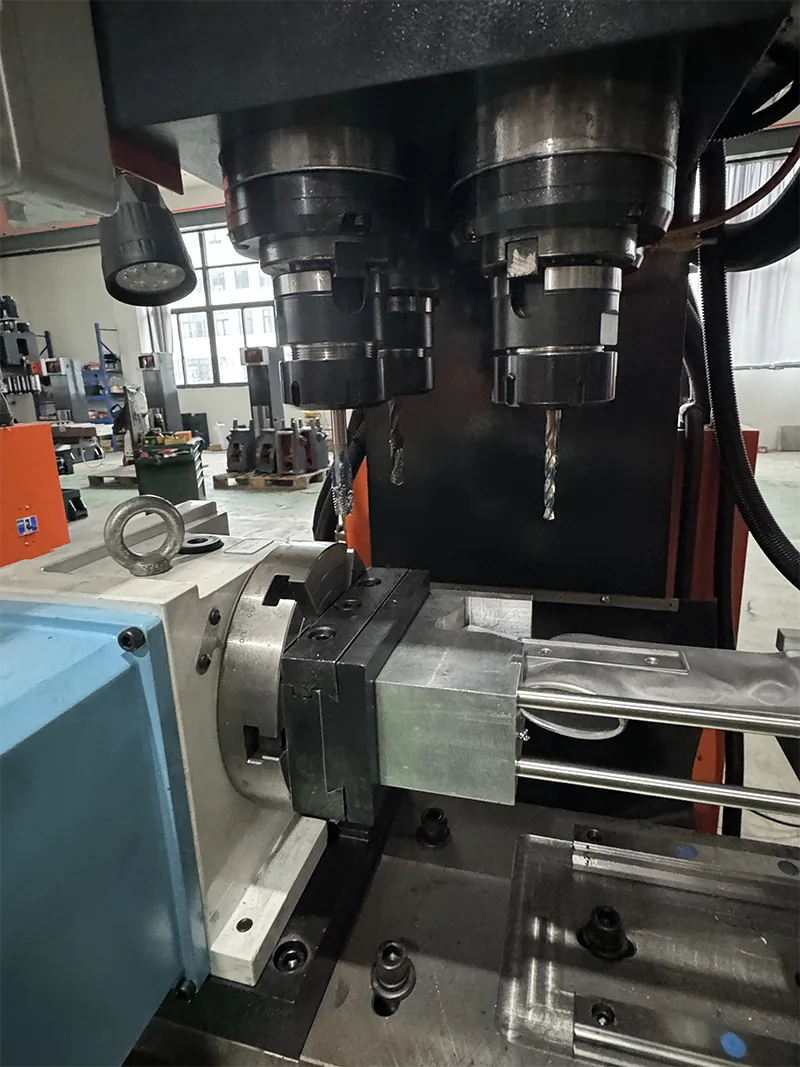

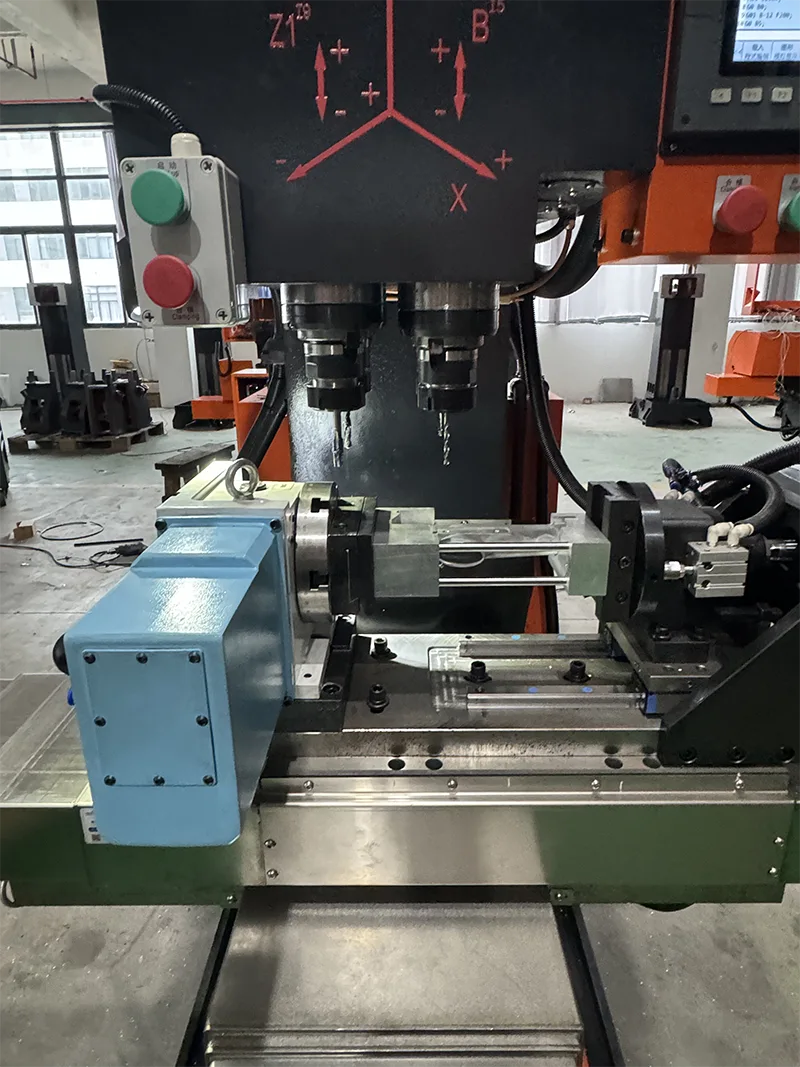

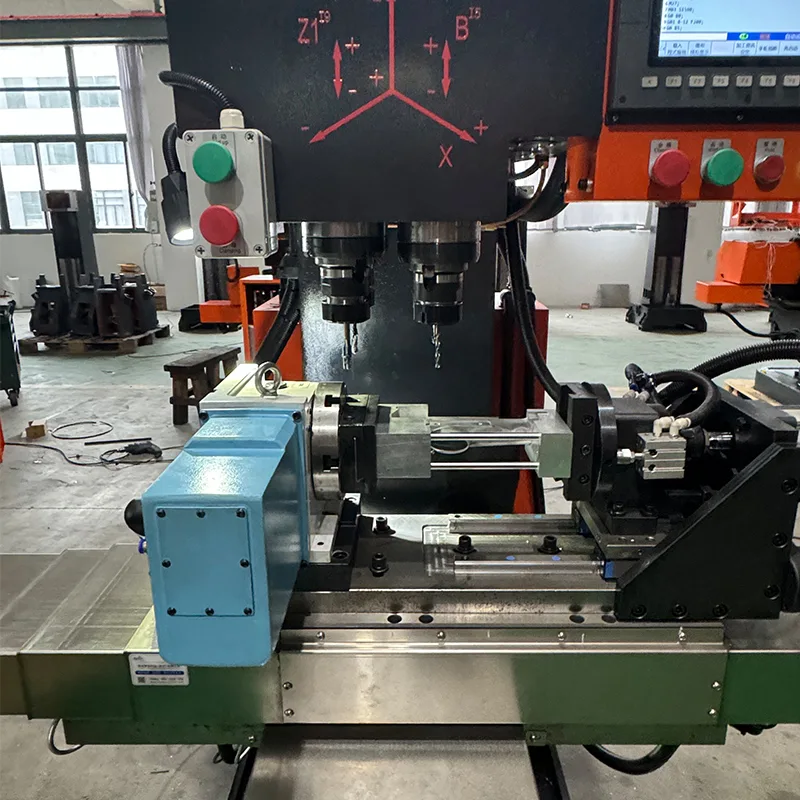

· Čtvrtá osa: Vybavena čtvrtou osou pro vrtání, závitování, frézování a drážkování v různých rovinách.

· Elektrické komponenty: Čínské standardní elektrické komponenty. Včetně nádržky na chladicí kapalinu.

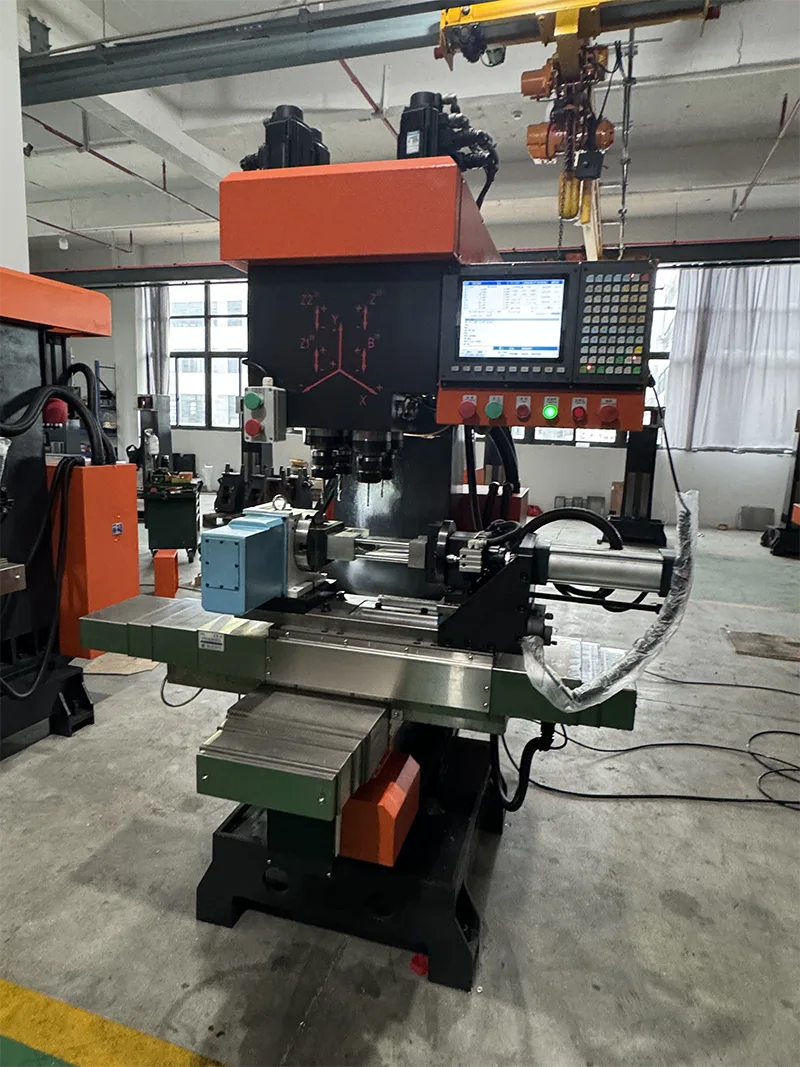

· Otevřený typ konstrukce: Bez plechového krytu. Otevřená rámová konstrukce pro snadný přístup a vkládání obrobku.

Technické specifikace

Následující technické parametry platí pro typ ZSK540 s lineárním vedením vrtacího závitníku s otevřeným typem.

Specifikace čtvrté osy

Vrtací centrum s lineárním vedením ZSK540 s otevřeným závitem je vybaveno čtvrtou osou. Platí následující parametry.

Schopnost obrábění a provozní výhody

Otevřený typ vrtacího závitořezného centra ZSK540 s lineárním vedením je navržen pro efektivní výrobu s následujícími schopnostmi a výhodami.

· Víceosé obrábění: 4osá CNC funkce umožňuje vrtání, závitování, frézování a drážkování v různých rovinách se čtvrtou osou.

· Vysoký řezný výkon: Pracovní stůl a střední držák s válečkovými lineárními vedeními Hiwin a válečkovými kuličkovými šrouby podporují náročné řezné operace.

· Vysoká přesnost: Digitální polohování s vysokou přesností opakovaného polohování. Vysoká rychlost nastavení nástroje.

· Produktivita: Pohodlný provoz umožňuje jednomu operátorovi provozovat více strojů, čímž se snižují náklady na pracovní sílu a pracovní náročnost.

· Konstrukce s otevřeným typem: Bez plechového krytu poskytuje snadný přístup pro vkládání obrobků a údržbu.

Výrobní proces a zajištění kvality

Yueli dodržuje přísné výrobní procesy a procesy kontroly kvality, aby byla zajištěna spolehlivost a přesnost stroje.

· Úprava materiálu: Litina zpracovaná vysokoteplotní úpravou a stárnutím po dobu 6 měsíců.

· Přesná montáž: Přísný proces montáže pro lineární vedení, kuličkové šrouby a ložiska.

· Profesionální škrábání: škrábání základny motoru, škrábání konce vřetena a škrábání povrchu montáže sloupu.

· Kontrola kvality: Detekce chyby stoupání se současným měřením přímosti ve směrech X a Y. Vertikálnost vřetena vůči pracovnímu stolu do 0,01 mm. Kolmost vedení osy Z ke stolu v rámci 0,01 mm. Kolmost vodicí dráhy osy X-Y do 0,005 mm.

· Sledovatelnost: Vědecká výroba s plně sledovatelným systémem kontroly kvality.

Aplikační pole

Otevřený typ vrtacího centra pro vrtání závitů ZSK540 s lineárním vedením je vhodný pro operace obrábění kovů v různých průmyslových odvětvích obsluhovaných společností Yueli.

· Materiály: měď, hliník, slitina zinku, ocel.

· Sanitární technika – instalatérské prvky a armatury.

· Protipožární ventily – tělesa a komponenty ventilů.

· Hardware – kování pro ovládání dveří, elektrické kování.

· Automobilové díly – součásti motoru, příslušenství pro motocykly.

· Aerospace – přesné součástky.

· Strojní výroba – obecné strojní díly.

Často kladené otázky

Jaký je rozdíl mezi tímto modelem a přiloženou verzí?

Tento model nemá plechový kryt. Jedná se o konfiguraci otevřeného typu.

Jaký je kužel vřetena a maximální kapacita vrtání?

Kužel vřetena BT40. Maximální průměr vrtání je 50 mm. Maximální průměr závitu je 50 mm.

Jaký je pohyb os X a Y?

Zdvih v ose X je 400 mm. Zdvih osy Y je 280 mm.

Jaké značky jsou lineární vedení a kuličkové šrouby?

Lineární vedení a kuličkové šrouby Hiwin. CNC systém Taiwan Syntec. Korejské dovážené pneumatické komponenty.

Pro jaká průmyslová odvětví je tento stroj vhodný?

Sanitární keramika, protipožární ventily, hardware, elektrický hardware, letecký průmysl, strojní výroba, automobilové díly.
