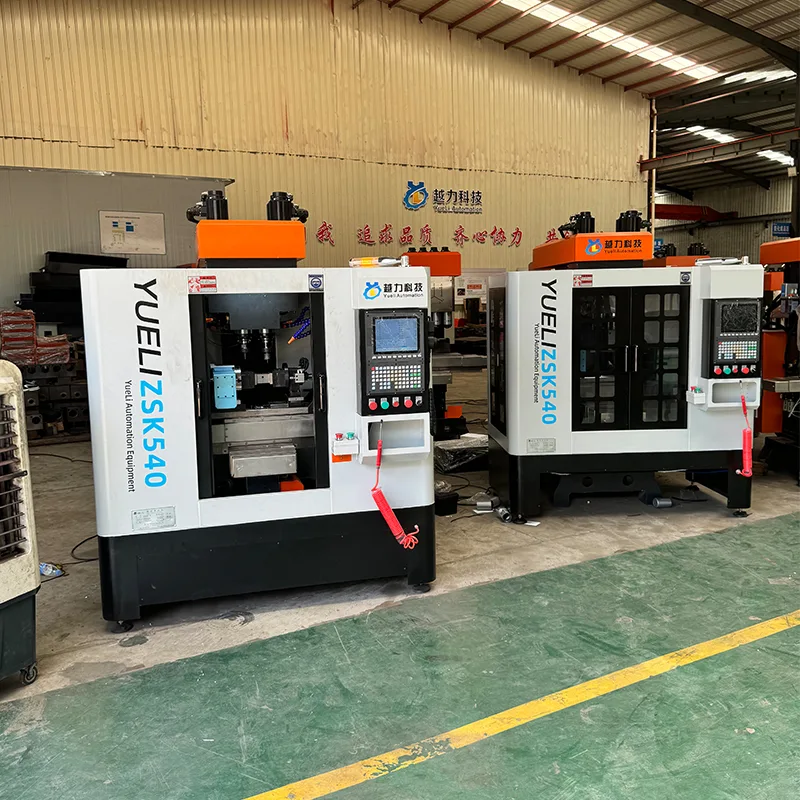

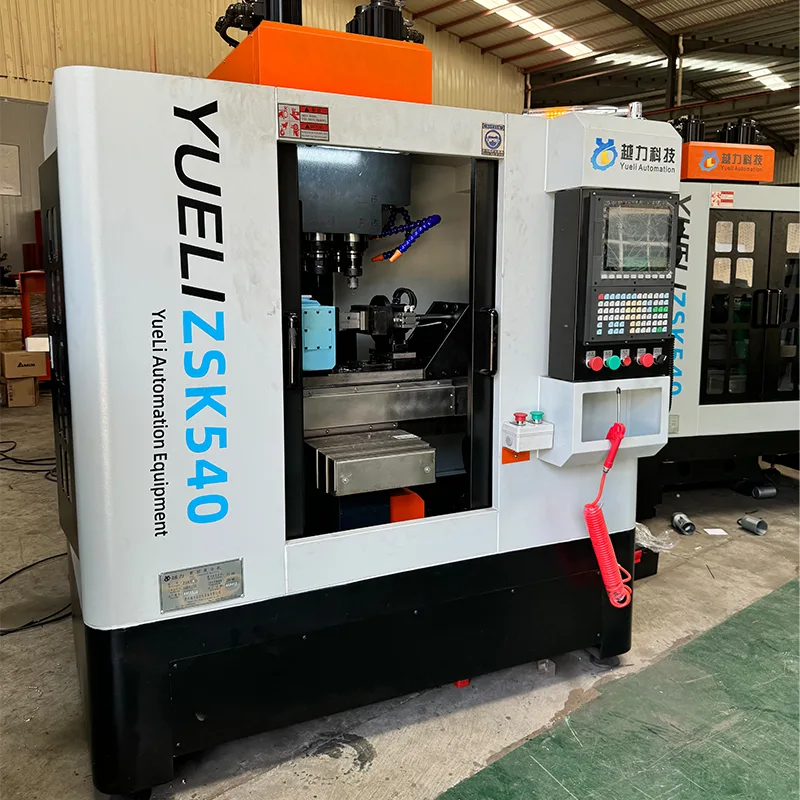

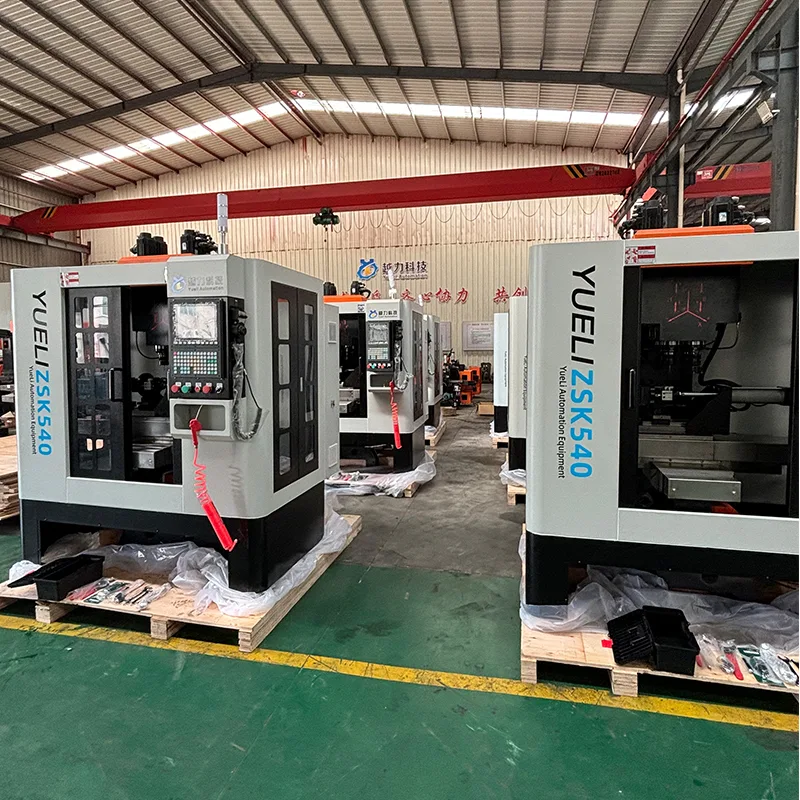

Vertikální 4osé vrtací závitovací centrum

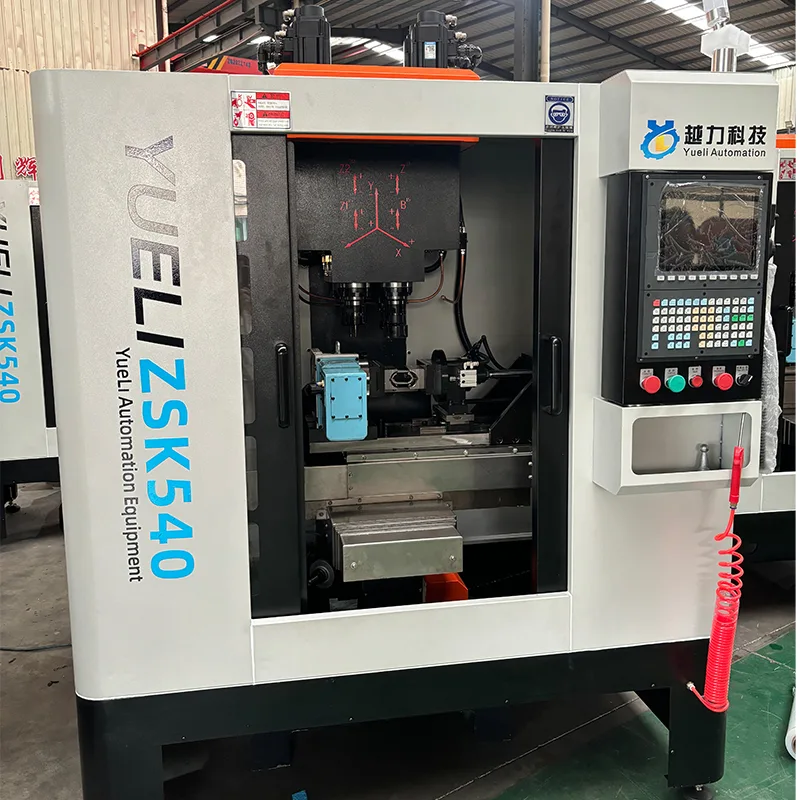

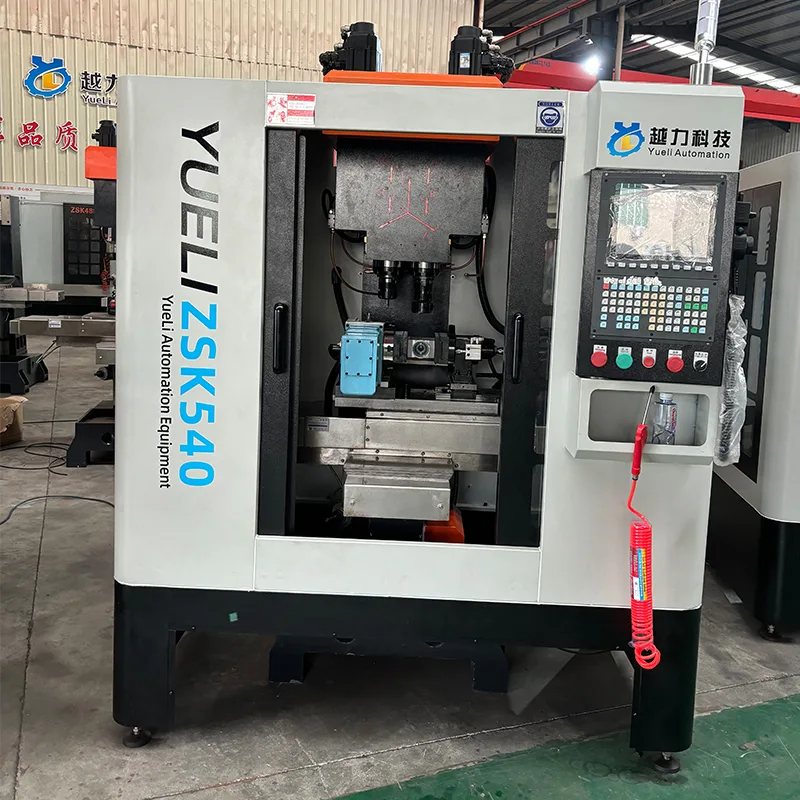

Yueli ZSK540-A vertikální 4osé vrtací závitořezné centrum. Taiwan Syntec bus CNC systém s dotykovou obrazovkou. Rozhraní člověk-stroj. Uživatelsky přívětivý dialog. Intuitivní programování. Jednoduchá obsluha. Rychle se učit. 4osá funkce CNC: všechny čtyři osy mohou vrtat, závitovat a frézovat. Podavač kuličkového šroubu Hiwin. 5,5kW servomotor vřetena. Pevné klepání. Vestavěný frekvenční měnič. Plynulá regulace rychlosti. Zaručuje přesnost obrábění. Vybaveno čtvrtou osou. Dokončuje vrtání, závitování, frézování a drážkování v různých rovinách. Korejské dovážené pneumatické komponenty. Pracovní stůl a střední držák s válečkovými lineárními vedeními Hiwin a kuličkovými šrouby. Podporuje těžké řezání. Digitální polohování. Vysoká přesnost opakovaného polohování. Rychlé nastavení nástroje. Pohodlné ovládání. Jeden operátor může provozovat více strojů. Snižuje náklady na pracovní sílu a snižuje pracovní náročnost. Úplný kryt. Udržuje dílnu v čistotě.

Hlavní výhody

Vertikální 4osé vrtací závitořezné centrum ZSK540-A obsahuje následující klíčové funkce pro zajištění stabilního výkonu a efektivního provozu.

· Taiwan Syntec bus CNC systém s dotykovou obrazovkou. Uživatelsky přívětivé rozhraní člověk-stroj. Intuitivní programování. Jednoduchá obsluha. Rychle se učit.

· 4osá funkce CNC: všechny čtyři osy mohou vrtat, závitovat a frézovat. Podavač kuličkového šroubu Hiwin. 5,5kW servomotor vřetena. Pevné klepání. Vestavěný frekvenční měnič. Plynulá regulace rychlosti. Zaručuje přesnost obrábění.

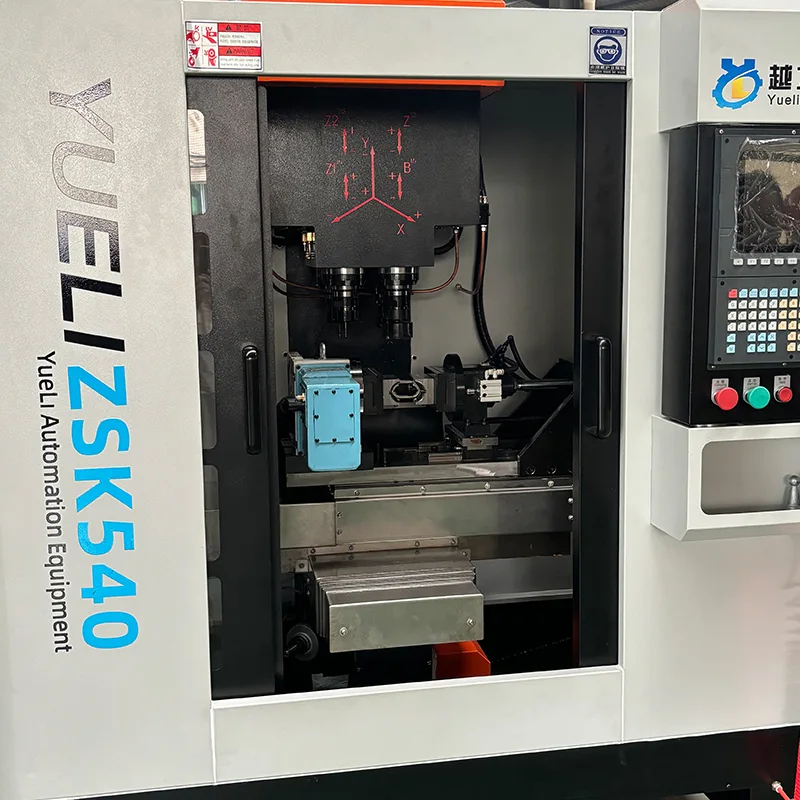

· Vybaveno čtvrtou osou. Dokončuje vrtání, závitování, frézování a drážkování v různých rovinách.

· Korejské dovážené pneumatické komponenty.

· Pracovní stůl a střední držák s válečkovými lineárními vedeními Hiwin a kuličkovými šrouby. Podporuje těžké řezání.

· Digitální polohování. Vysoká přesnost opakovaného polohování. Rychlé nastavení nástroje.

· Pohodlná obsluha. Jeden operátor může provozovat více strojů. Snižuje náklady na pracovní sílu a pracovní náročnost.

· Úplný kryt. Udržuje dílnu v čistotě.

Technické specifikace

Pro vertikální 4osé vrtací závitořezné centrum ZSK540-A platí následující technické parametry.

Hlavní konfigurační seznam

Následující komponenty jsou standardem pro vertikální 4osé vrtací závitořezné centrum ZSK540-A.

Specifikace čtvrté osy

Stroj je vybaven čtvrtou osou. Následující parametry platí pro jednotku čtvrté osy.

Proces výroby a kontroly kvality

Yueli dodržuje strukturovaný výrobní proces, aby byla zajištěna kvalita stroje.

· Litina zpracovaná působením vysokých teplot a stárnutím po dobu 6 měsíců.

· Přesný proces montáže: sestava lineárního vedení, sestava kuličkového šroubu, sestava ložisek.

· Profesionální proces škrábání: škrábání základny motoru, škrábání konce vřetena, škrábání povrchu montáže sloupu.

· Vědecká výroba s plně sledovatelným systémem kontroly kvality.

Normy kontroly kvality

Yueli provádí komplexní kontroly kvality na každém stroji.

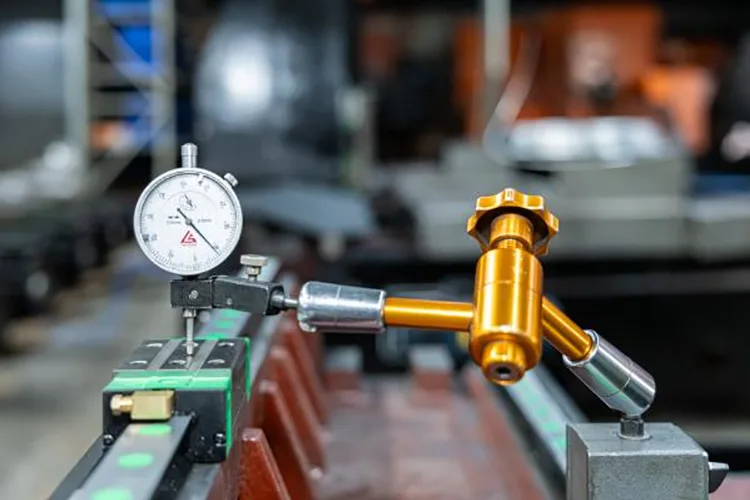

· Detekce chyby rozteče: současně detekuje přímost ve směrech X a Y.

· Ověřuje přesnost obrábění a montáže všech součástí.

· Měří skutečnou přesnost polohování a přesnost opakovaného polohování.

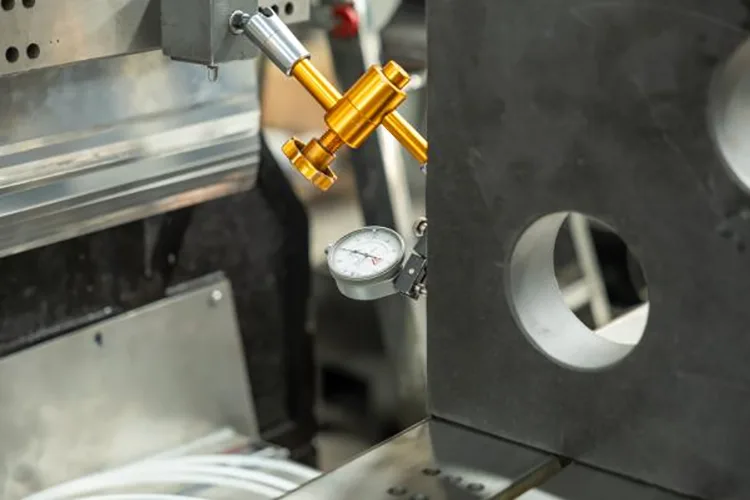

· Vertikálnost vřetena vůči pracovnímu stolu: do 0,01 mm.

· Kolmost vedení osy Z ke stolu: v rámci 0,01 mm.

· Kolmost vodicí dráhy osy X-Y: do 0,005 mm.

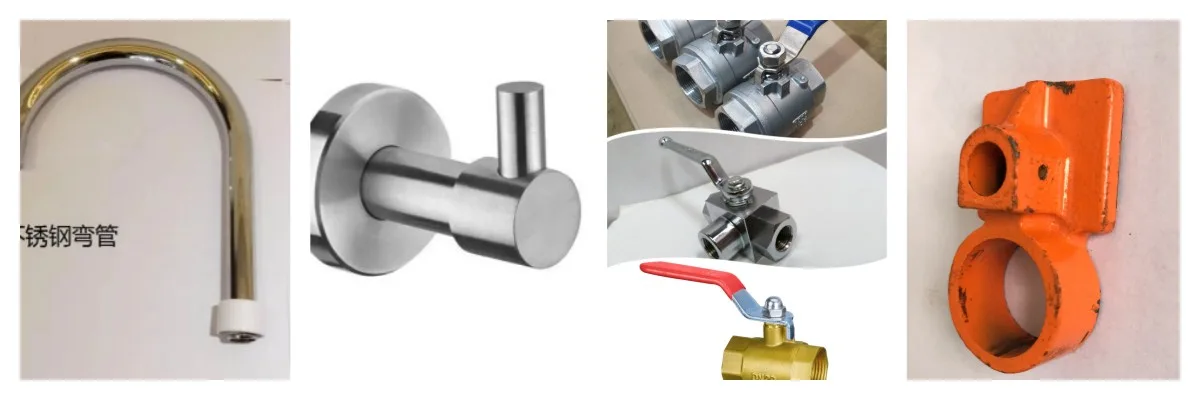

Aplikační pole

Vertikální 4osé vrtací závitořezné centrum ZSK540-A je vhodné pro různé operace obrábění kovů.

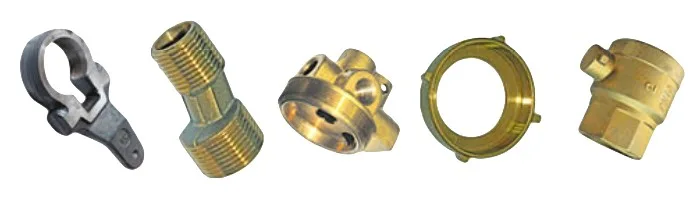

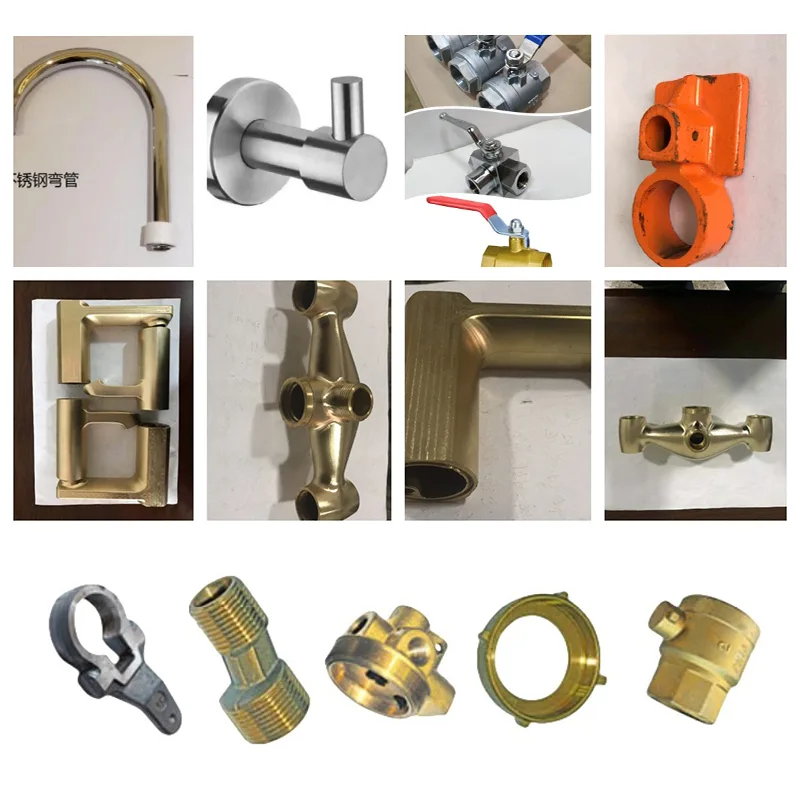

· Materiály: měď, hliník, slitina zinku, ocel.

· Sanitární keramika, protipožární ventily, kování pro ovládání dveří.

· Hardware domácích spotřebičů, vodoměry, automobilové díly.

· Letecké součásti.

O společnosti Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. byla založena v roce 2013. Společnost sídlí v Nan'an, Fujian, Čína. Jedná se o soukromý výrobní podnik vedený stroji na vrtání závitořezných směsí, vrtacími vrtacími centry a vrtacími vrtacími frézovacími centry.

· Společnost byla založena v roce 2013 se sídlem v Nan'an, Fujian.

· Základní produkty: vrtací závitořezné složené stroje, vrtací závitovací centra, vrtací závitovací frézovací procesní centra.

· Slouží: sanitární keramika, protipožární ventily, kování dveří, automobilové díly, letecký průmysl, strojní výroba.

· Vyvinuto od montážní výroby po R&D, výrobu, prodej a integraci služeb.

· Vlastní CNC portálové brusky na kolejnice, vyvrtávačky, frézovací, kopací, leštící stroje a další testovací zařízení.

· Prodejní síť pokrývá 20+ provincií v Číně a exportuje do 30+ zemí.

Často kladené otázky

Jaký je kužel vřetena a maximální průměr vrtání?

Kužel vřetena BT40. Maximální průměr vrtání je 50 mm. Maximální průměr závitu je 50 mm.

Jaké jsou otáčky vřetena a výkon motoru?

Rozsah otáček vřetena je 0-3000 ot/min. Výkon motoru vřetena je 5,5 kW.

Jaká je přesnost indexování čtvrté osy a opakování?

Přesnost indexování je 20 sekund. Přesnost opakování je 4 sekundy.

Jaká je značka CNC systému, vodítek a kuličkových šroubů?

CNC systém Taiwan Syntec. Lineární vedení a kuličkové šrouby Hiwin. Korejské dovážené pneumatické komponenty.

Pro jaké materiály a průmyslová odvětví je tento stroj vhodný?

Měď, hliník, slitina zinku, ocel. Sanitární keramika, protipožární ventily, kování pro ovládání dveří, kování pro domácí spotřebiče, vodoměry, automobilové díly, letecký průmysl.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Čína – založena 2013
