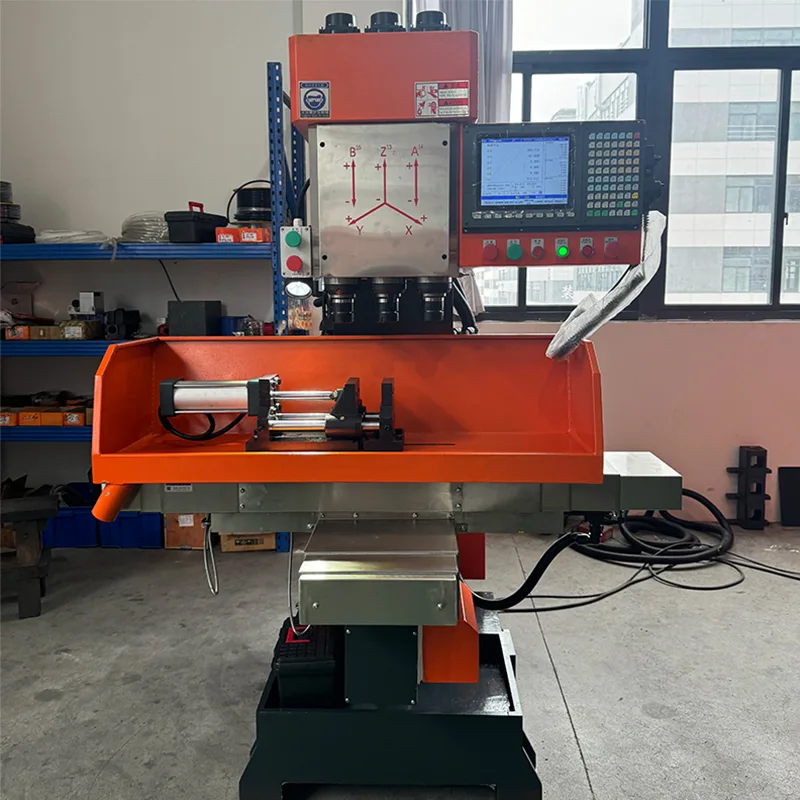

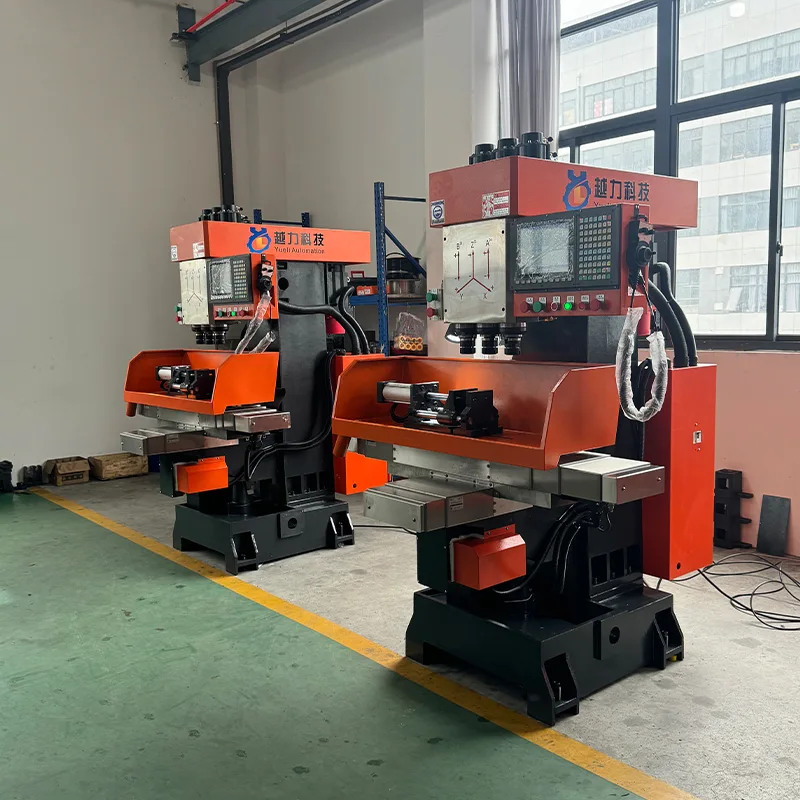

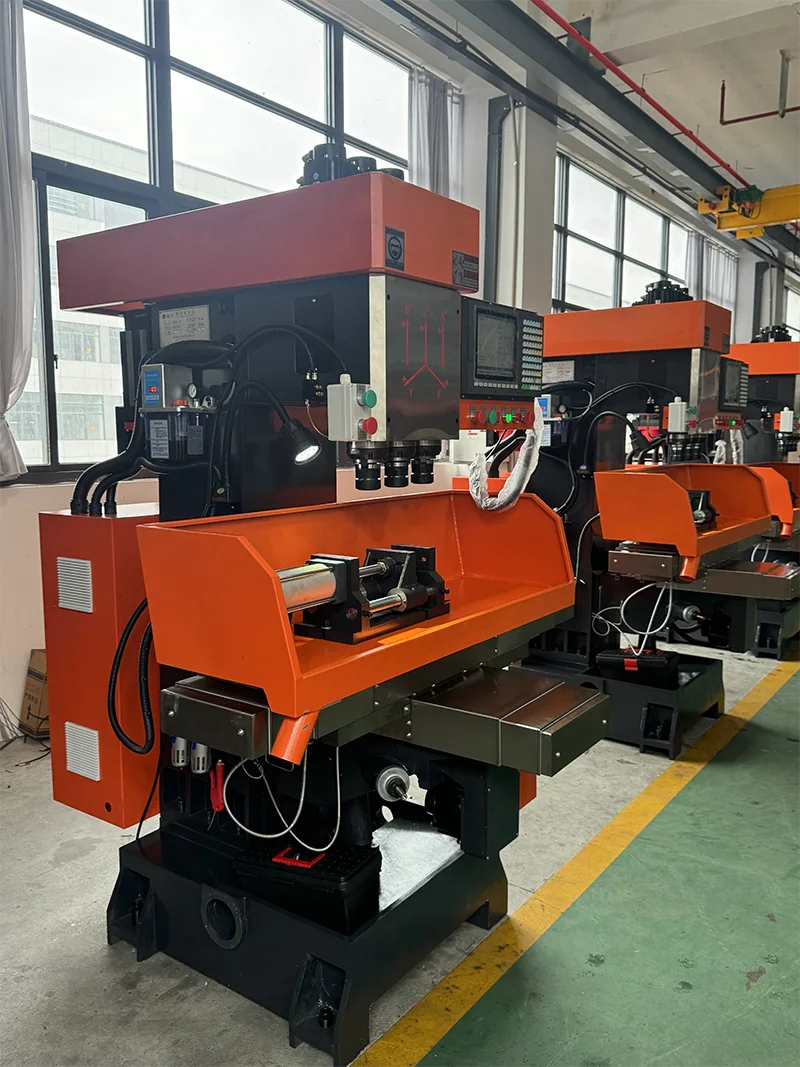

Vertikální CNC tříosý

Vertikální CNC tříosý ZSK-4150X4 je vyzrálý produkt naší společnosti. Tento obráběcí stroj řeší problém, že vrtání, vystružování a závitování nebylo možné dokončit současně při zpracování velkého množství dílů. Kompletní vrtání, vystružování, srážení hran a závitování a další požadavky, je to ideální mechanické zařízení pro dosažení vysoké účinnosti a úspory energie. Stroj je snadno ovladatelný a může být provozován volně bez speciálního technického personálu. Společnost nashromáždila více než deset let profesionální technologie a přísné kontroly kvality a má dobrý poprodejní servis, který zákazníci dobře přijímají.

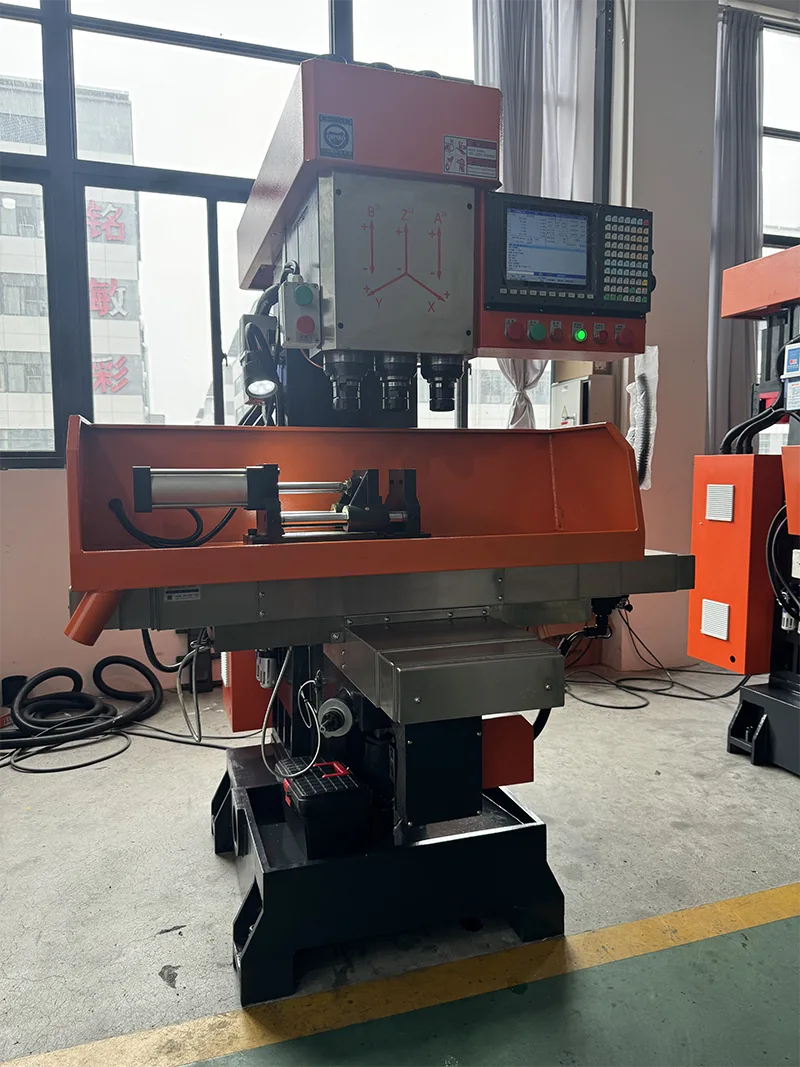

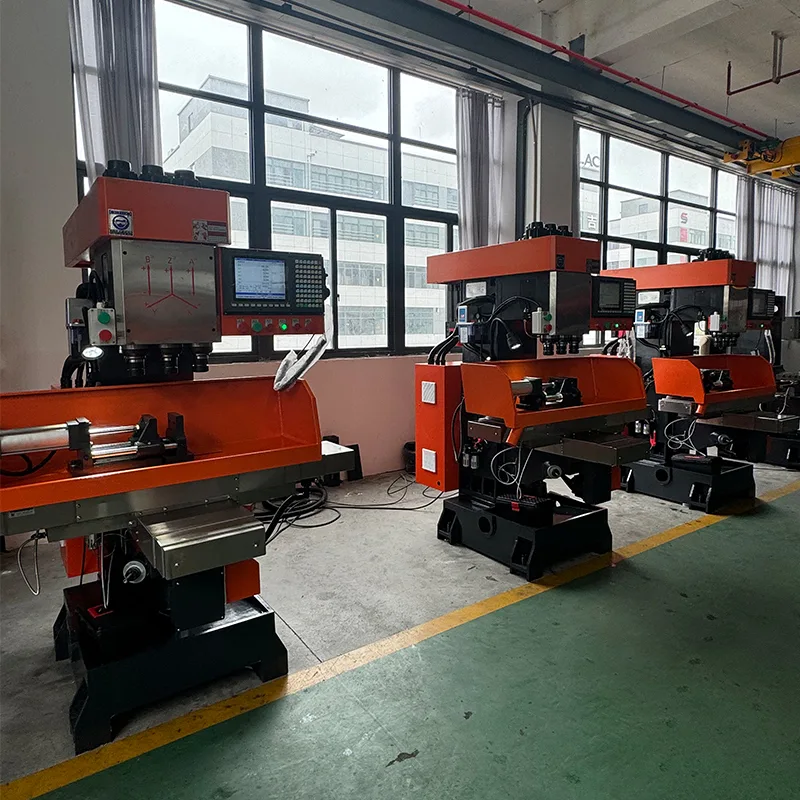

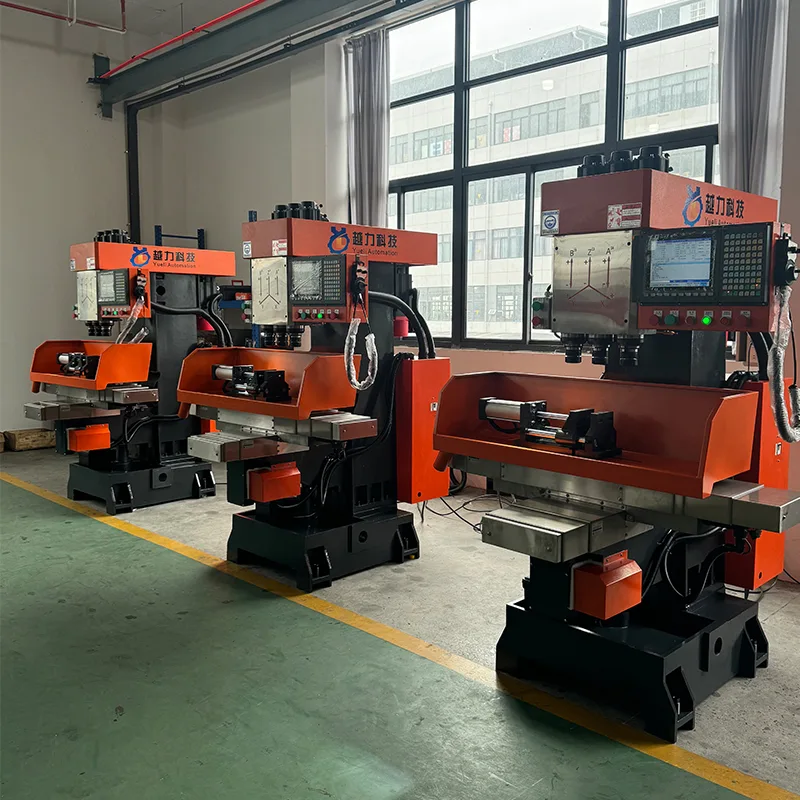

Představení produktu

Vertikální CNC tříosý ZSK-4150X4 je vyzrálý produkt naší společnosti. Tento obráběcí stroj řeší problém, že vrtání, vystružování a závitování nebylo možné dokončit současně při zpracování velkého množství dílů.

· Kompletní vrtání, vystružování, srážení hran a závitování v jedné operaci.

· Ideální mechanické vybavení pro dosažení vysoké účinnosti a úspory energie.

· Snadná obsluha bez speciálního technického personálu.

· Více než deset let profesionální technologie a přísné kontroly kvality.

· Dobrý poprodejní servis, dobře přijatý zákazníky.

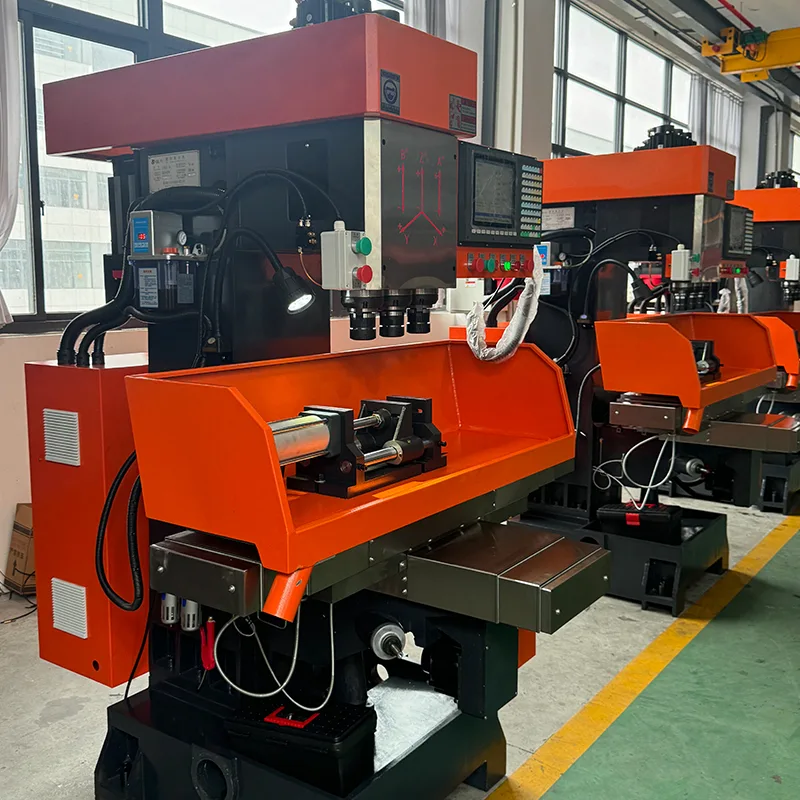

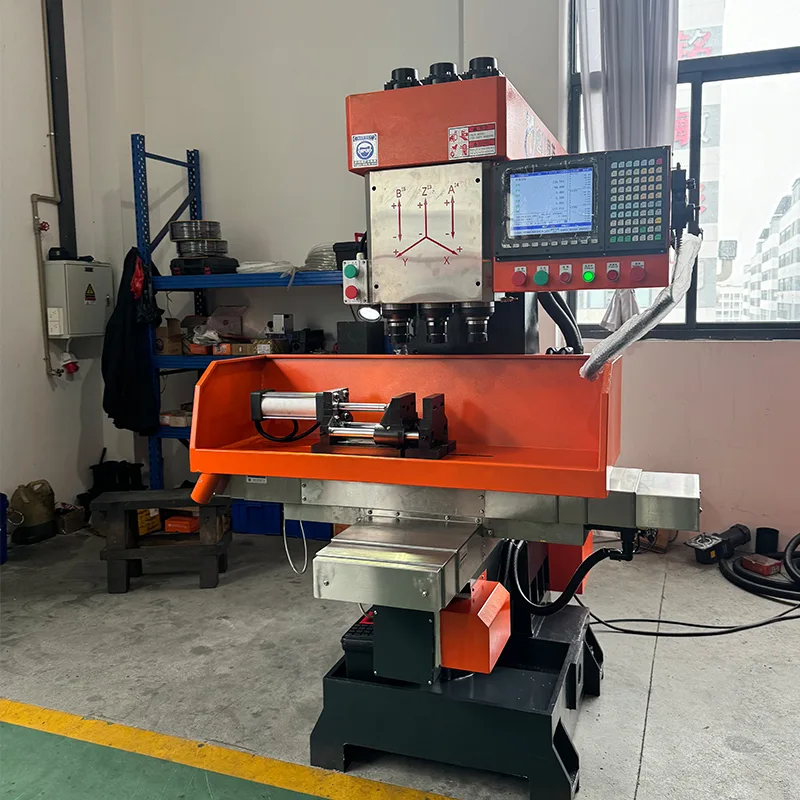

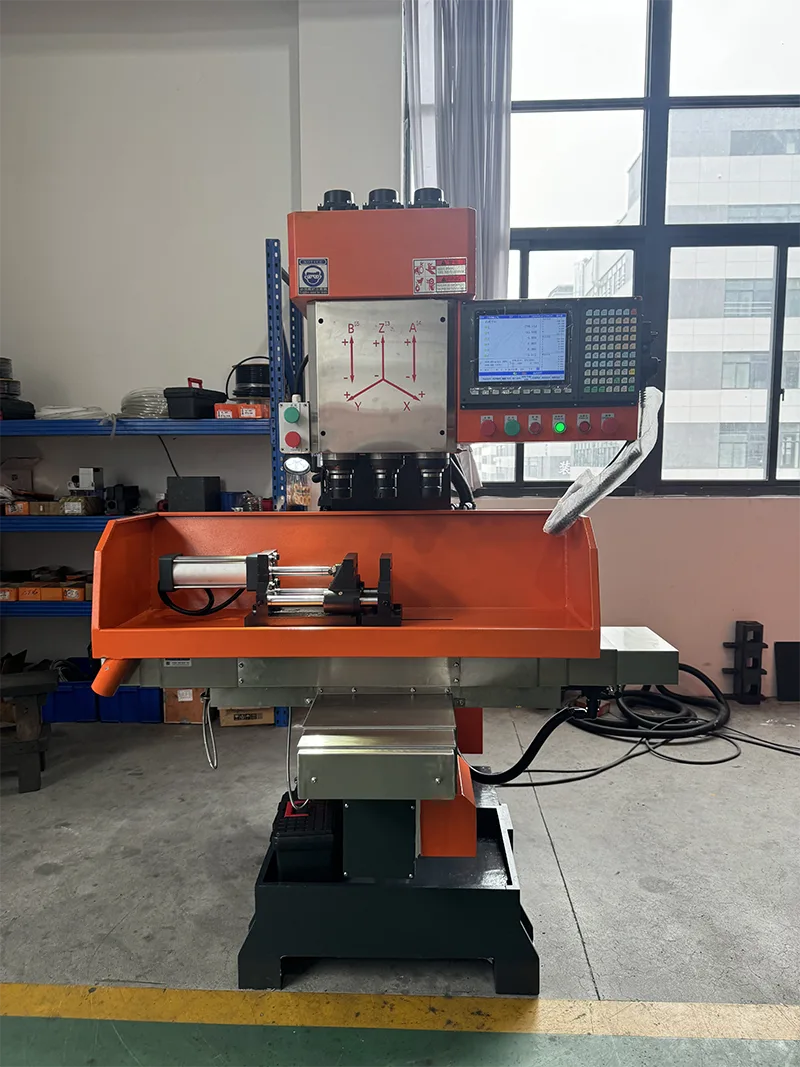

Hlavní vlastnosti

Vertikální CNC tříosý ZSK-4150X4 má následující vlastnosti.

· Zpracování velkého množství dílů, vrtání a vystružování a závitování jsou dokončeny najednou s vysokou účinností.

· Trup je kompaktní a tuhý.

· Hlavní hřídel je vyrobena z vysoce kvalitní legované oceli, je kalená a tepelně zpracovaná, přesně broušená. Má vysokou odolnost proti opotřebení.

· Kluzná plocha je zhášena nadzvukovou frekvencí. Má mazací zařízení pro zajištění životnosti kluzné plochy.

· Levý a pravý pohyb pracovního stolu využívá startovací zařízení a polohovací zařízení nárazníku, které má malé vibrace a rychlý pohyb.

· Rukojeť nože má typ táhla, ze kterého není snadné spadnout. Má vysokou bezpečnost.

Technické specifikace

Následující technické parametry platí pro Vertical CNC tříosý ZSK-4150X4.

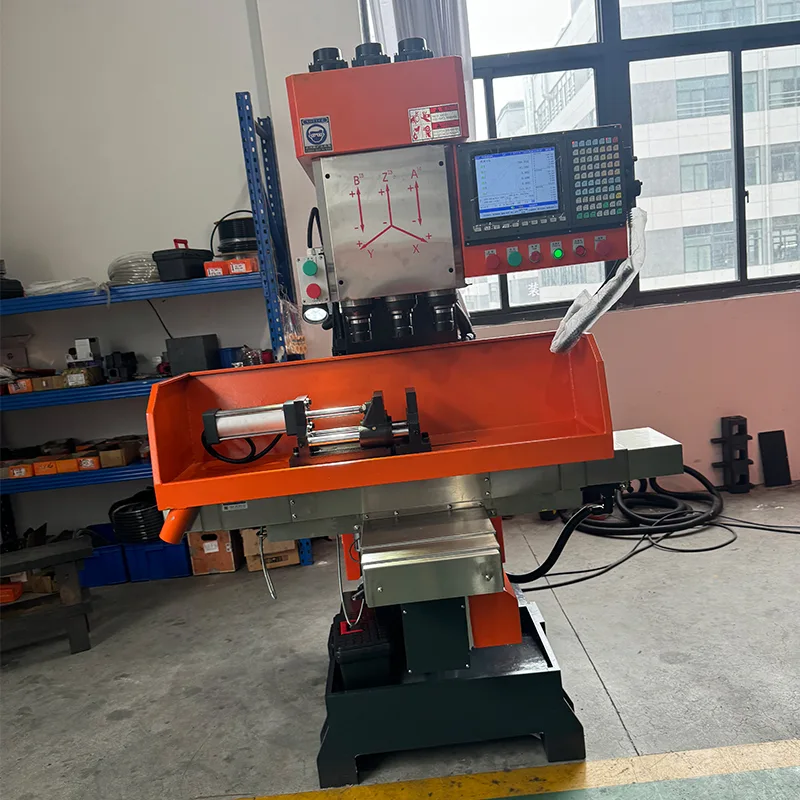

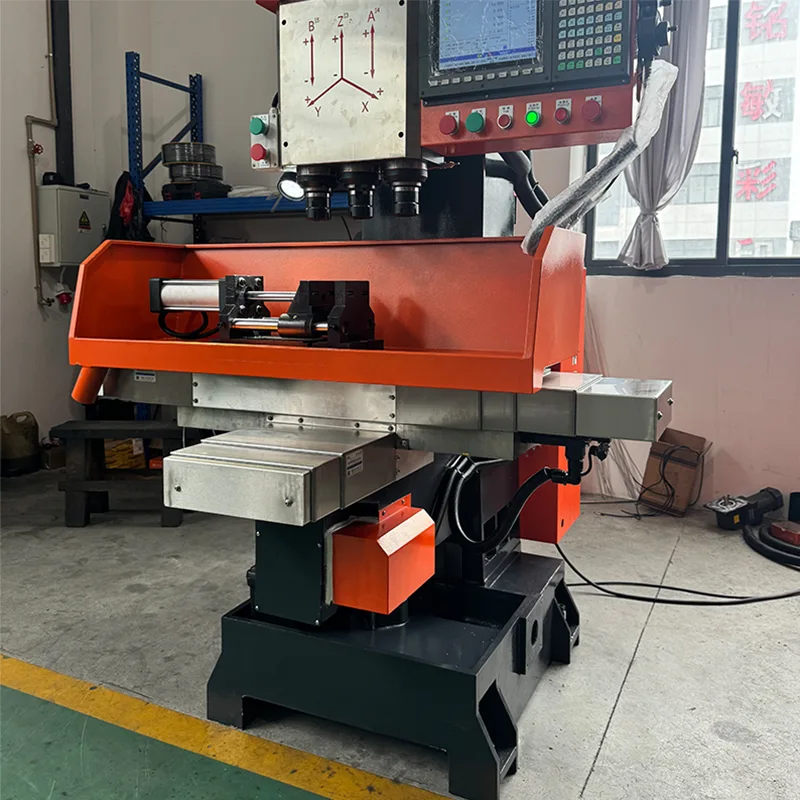

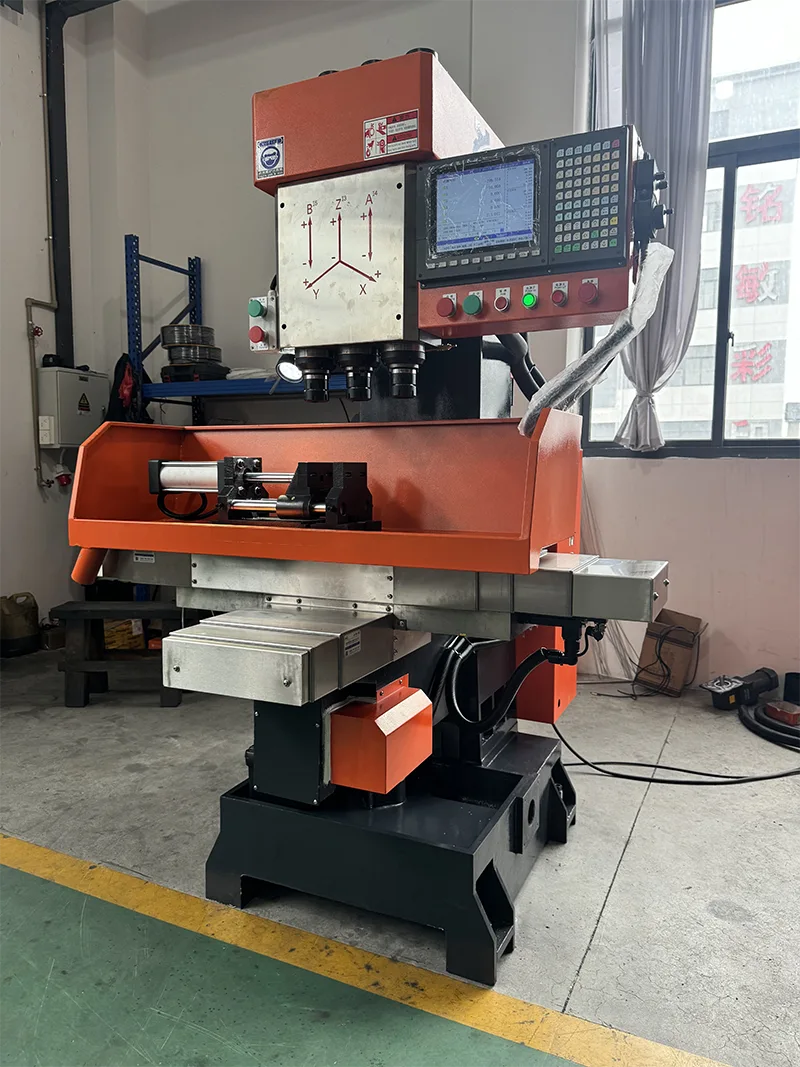

Mechanismus a výkon obráběcího stroje

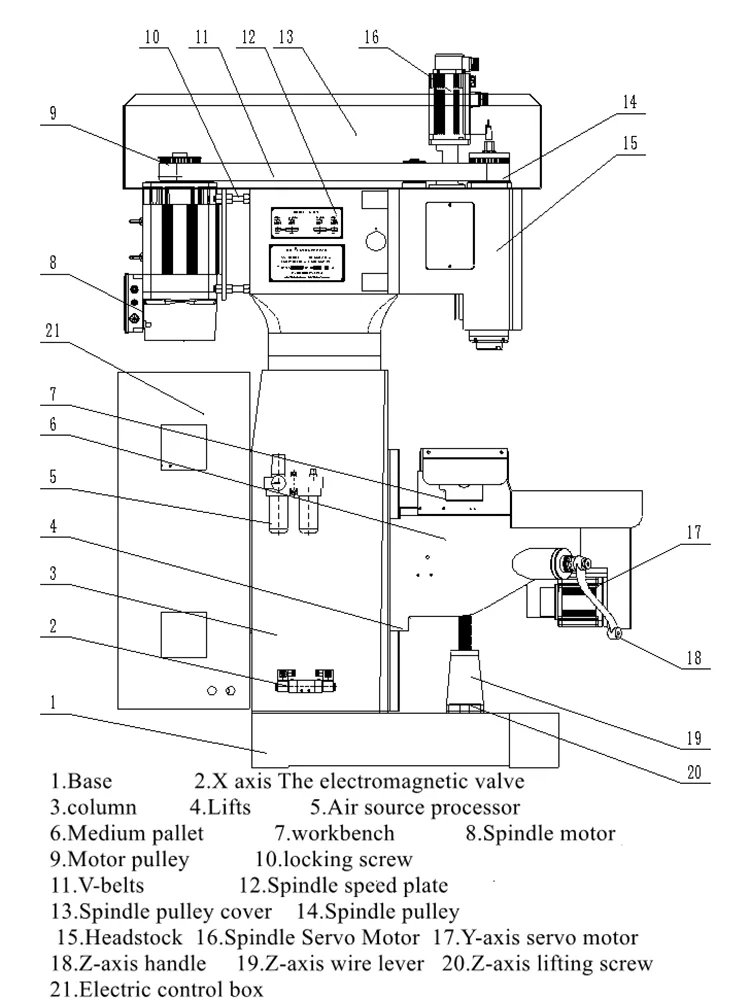

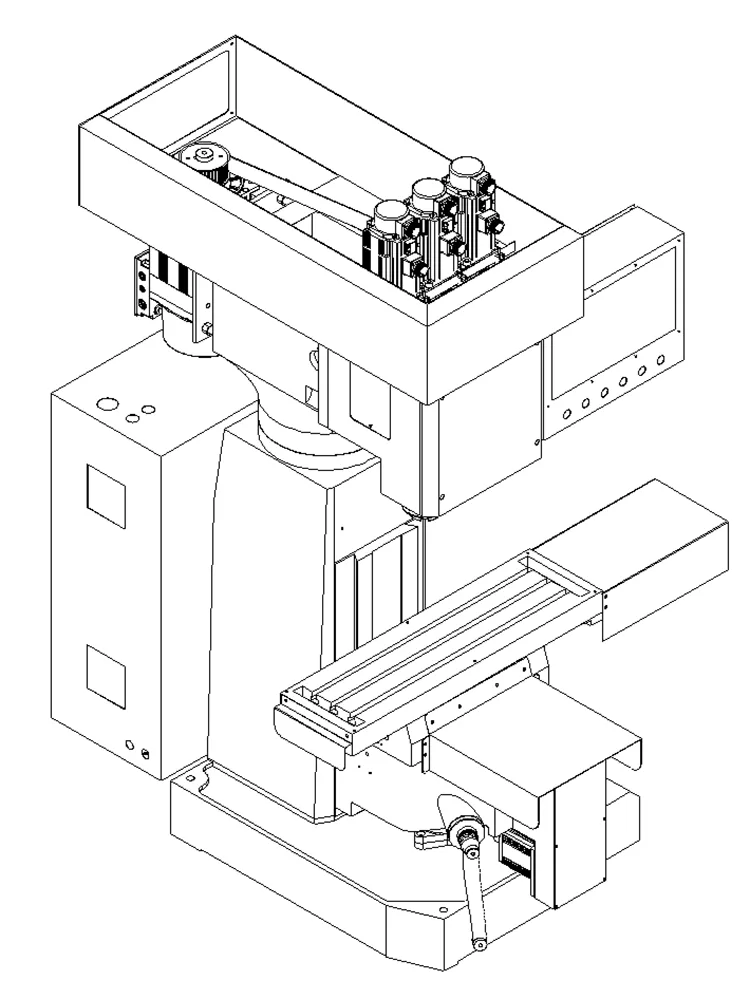

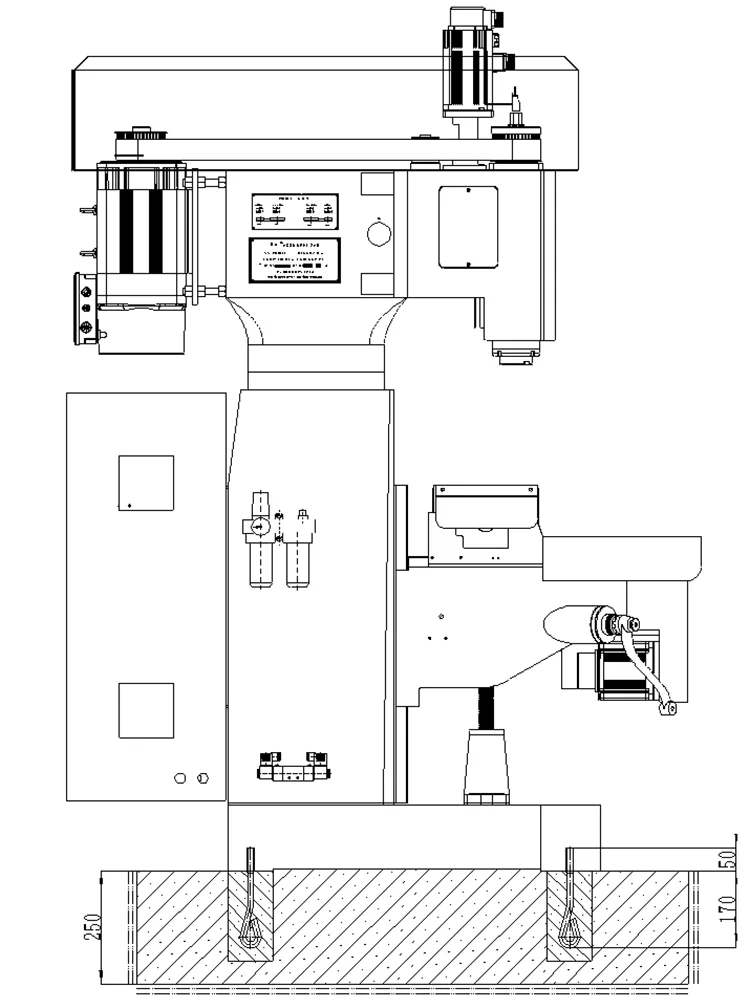

Konstrukce vertikálního CNC tříosého ZSK-4150X4 přijímá konstrukční vlastnosti frézky a podpůrného startovacího zařízení, které má výhody vysoké účinnosti zpracování, stabilní přesnosti a jednoduchých provozních postupů. Použití PLC pro zpracování logického řízení může účinně zabránit zkratu oblouku způsobenému přepínáním motoru vpřed a vzad. Současně se k pohonu elektromagnetického ventilu používá metoda pulzního spouštění, aby se předešlo jevu, že cívka elektromagnetického ventilu je po dlouhou dobu pod napětím, což způsobí spálení cívky.

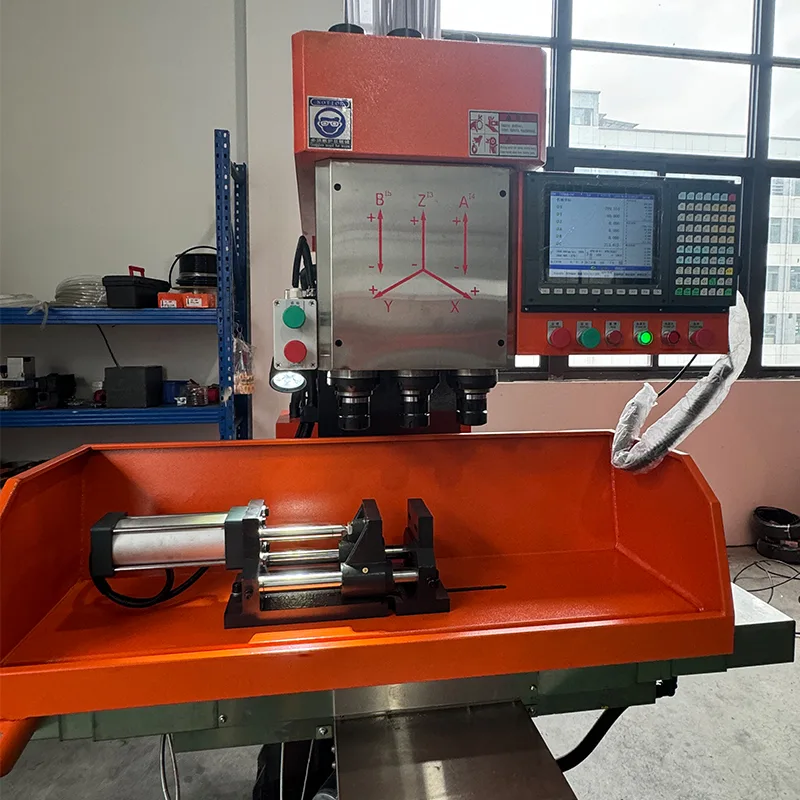

· Konstrukce: Jednoduché obráběcí centrum. Řízení programu využívá řídicí systém Taiwan Yitu s detekční funkcí, aby se zabránilo poškození kohoutku nebo nástroje v důsledku poruchy solenoidového ventilu nebo olejového válce. Přátelský dialog mezi člověkem a strojem pro snadné ovládání.

· Vhodné pro velké a střední dávkové zpracování dílů. Jednorázové upnutí. Vysoká účinnost a dobrá přesnost.

· Závitořezný mechanismus nevyžaduje výměnu vodícího šroubu. Rozteč je standardní. Pekingský supersynchronní hlavní servomotor s vlastní frekvenční konverzí zlepšuje drsnost povrchu závitu a zajišťuje přesnost.

· Nezávislý výzkum a vývoj komponent napájecí hlavy. Přesné broušení. Dobrá odolnost proti opotřebení a dlouhá životnost.

· Hust CNC systém může nastavit rychlost posuvu podle potřeby. Po dlouhodobém používání se vodící šroub opotřebuje, systém má funkci kompenzace nástroje.

· Každá motorizovaná kluzná plocha využívá centralizované automatické mazací zařízení pro zajištění životnosti obráběcího stroje.

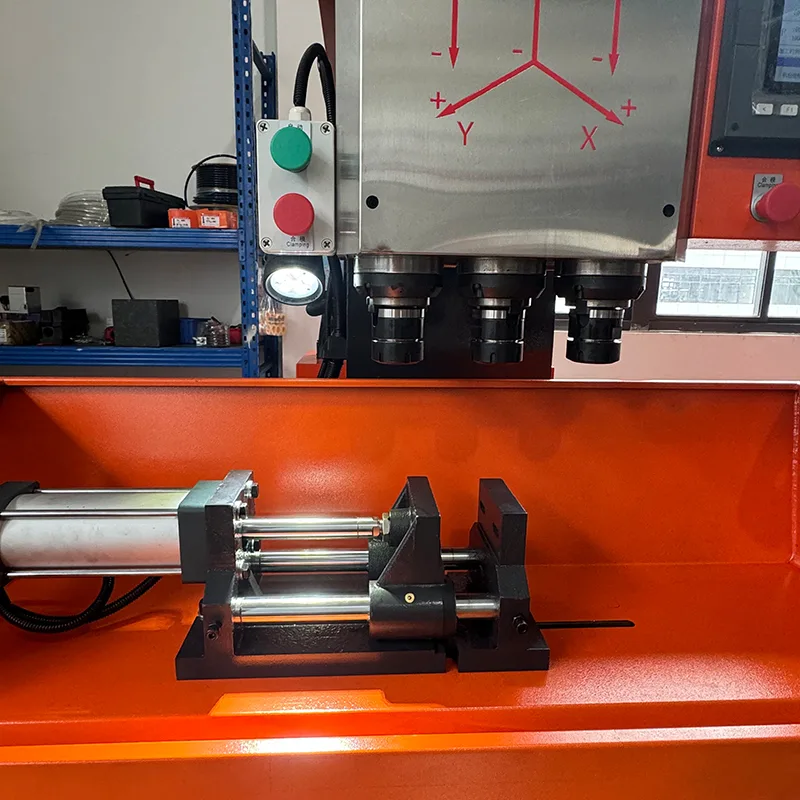

· Pohyb posuvného stolu poháněný servomotorem. Více souřadnic lze nastavit digitálně. Vysoká přesnost polohování. Nízké vibrace. Rychlá odezva.

· Během zpracování se stav obrobku zobrazuje na dotykové obrazovce. Funkce alarmu pro poruchy.

· Plně uzavřená ochrana zajišťuje osobní bezpečnost a zlepšuje prostředí zpracování.

Elektrický systém

Vertikální CNC tříosý ZSK-4150X4 používá následující elektrické komponenty.

· Solenoidový ventil: Taiwan AirTAC. Dobrá stabilita. Tlak vzduchu nesmí být nižší než 0,5 MPa.

· Stykač střídavého proudu: korejský LS. Dobrá stabilita.

· Relé: Omron. Dobrá stabilita.

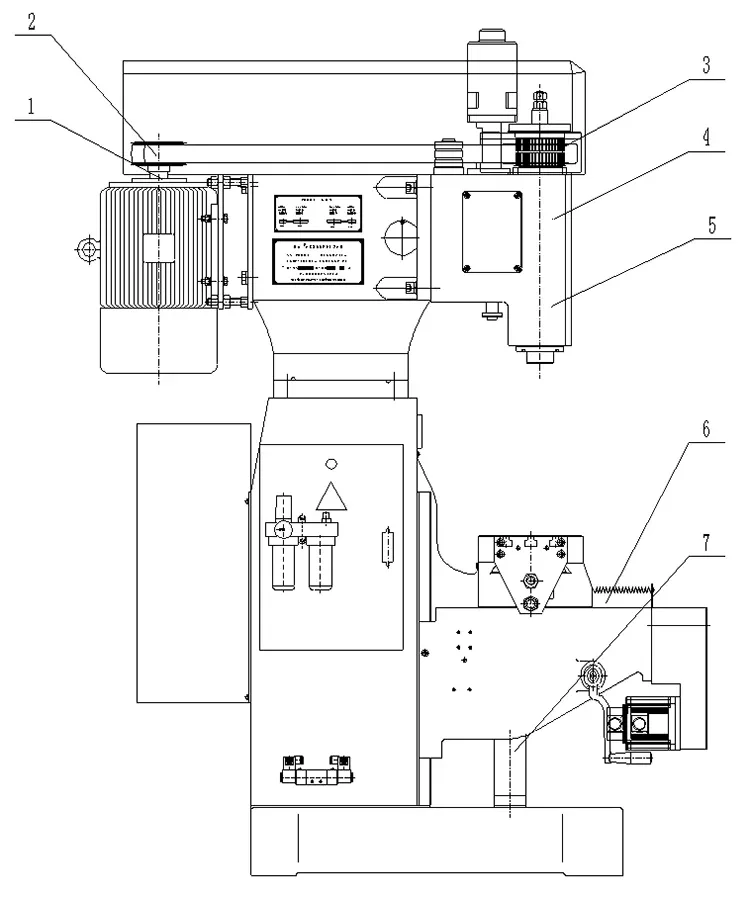

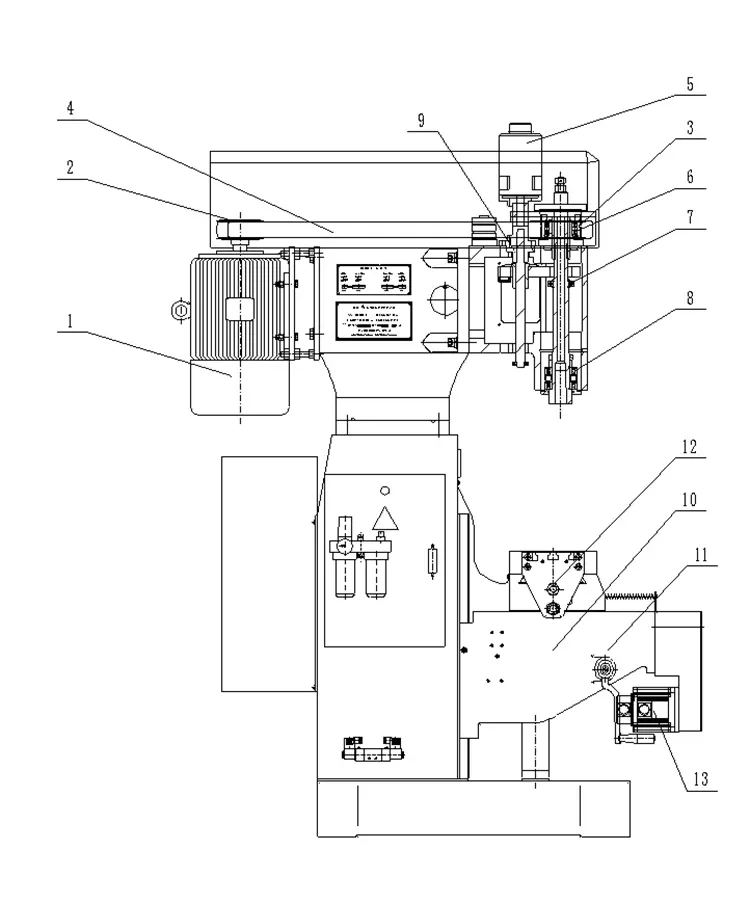

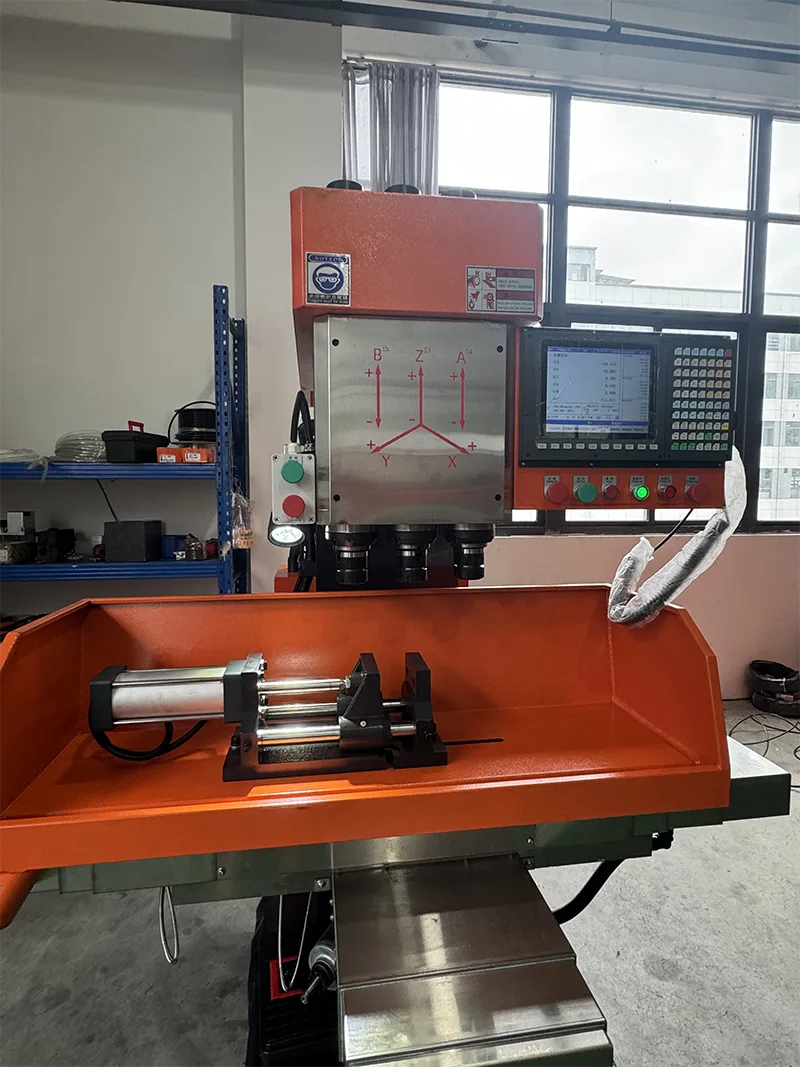

Přenosový systém

Vertikální CNC tříosý ZSK-4150X4 používá následující komponenty převodovky.

Mazací systém

Pouzdro vřetena a povrch vodicí lišty jsou mazány ruční mazací pumpou, což usnadňuje a zpřesňuje obsluhu a zajišťuje životnost mazací plochy.

Provozní a zpracovatelská opatření

Následující opatření jsou z návodu k obsluze vertikálního CNC tříosého ZSK-4150X4.

· Před uvedením do provozu si přečtěte návod k obsluze a doprovodnou dokumentaci.

· Napájení: třífázový čtyřvodičový, kapacita 7KW, průřez izolovaného vodiče ne menší než 4mm² (měď).

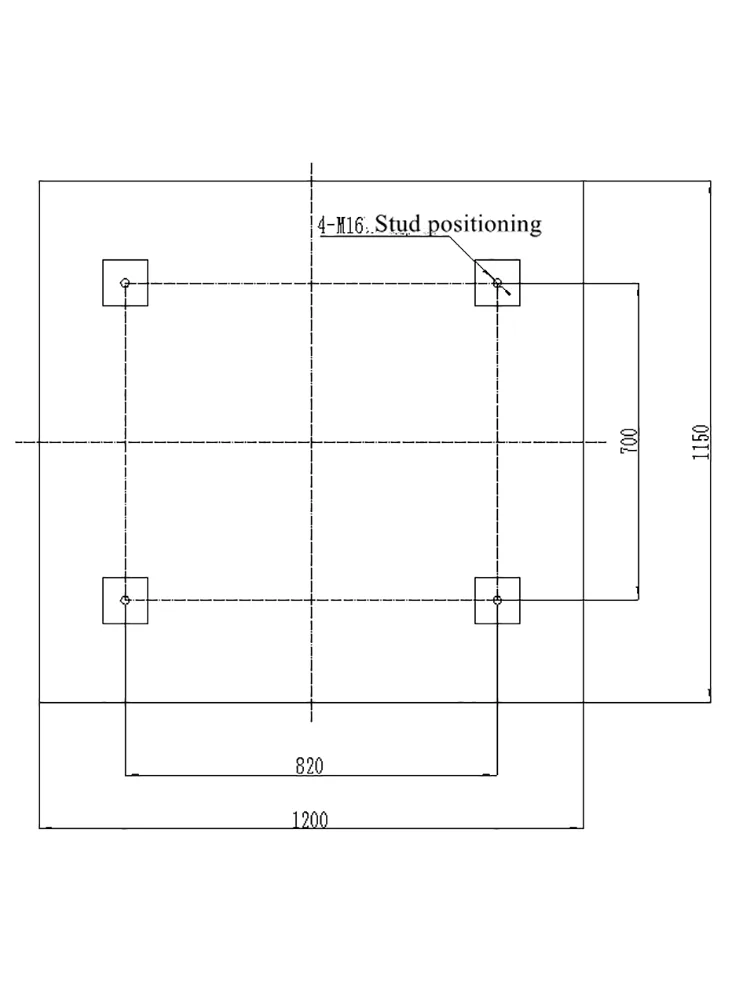

· Neinstalujte v blízkosti zdroje tepla, vysokých teplot nebo prašných míst.

· Před prvním použitím po vybalení doplňte olej do rysky olejové značky.

· Chladicí čerpadlo nemůže běžet bez kapaliny.

· Nesdílejte napájecí skříň s elektrickými svářecími stroji nebo vysoko/středofrekvenčním zařízením.

· Zemnicí vodič musí být připojen ke standardu. Průřez ne menší než 2,5 mm².

· Po zapnutí pomocí testovacího pera zkontrolujte před zkušebním provozem, zda není vnější část stroje pod proudem.

· Spusťte motor olejového čerpadla podle návodu. Sledujte, zda je olejové čerpadlo obrácené.

· Bezdotykové spínače byly upraveny a opraveny. Malé úpravy povoleny. Hlavní změny konzultujte s poprodejním servisem.

· Parametry střídače nastavené z výroby. Uživatel nesmí nastavovat samostatně.

· Nemačkejte tlačítko "manual" rychle a často, aby nedošlo k poplachu měniče.

· Při výměně nástroje nebo nastavování hnacího řemene vypněte externí napájení.

· Žlutozelená zemnící svorka musí být uzemněna. Nepřipojujte fázové vedení k neutrální svorce (N).

· Nevybírejte provoz s přetížením. Používejte vhodné nástroje, řezné množství, posuv.

· Uzamkněte spínač na elektrické ovládací skříňce. Během údržby vypněte napájení a uzamkněte.

Často kladené otázky

Jaký je kužel vřetena tohoto stroje?

Kužel vřetena vertikálního CNC tříosého ZSK-4150X4 je MT4.

Jaký je maximální průměr otvoru, který lze obrábět?

Maximální průměr otvoru je Ф50 mm při zpracování měděných dílů se 4 řeznými hranami a posuvem na otáčku 0,16 mm/r.

Jaký je maximální průměr závitu?

Maximální průměr závitu pro zpracování měděných dílů je Ф50 mm. Jaké jsou dráhy os X, Y a Z? Pojezd osy X je 400 mm, dráha osy Y je 250 mm a dráha osy Z je 320 mm.

Jaký je rozsah otáček vřetena?

Rozsah otáček vřetena os Z1 a Z2 je 619 až 1420 ot/min se servořízením.

Jaký je výkon motoru vřetena a celková hmotnost stroje?

Výkon servomotoru vřetena je 5,5 kW při 380 V a čistá hmotnost stroje je 2500 kg.

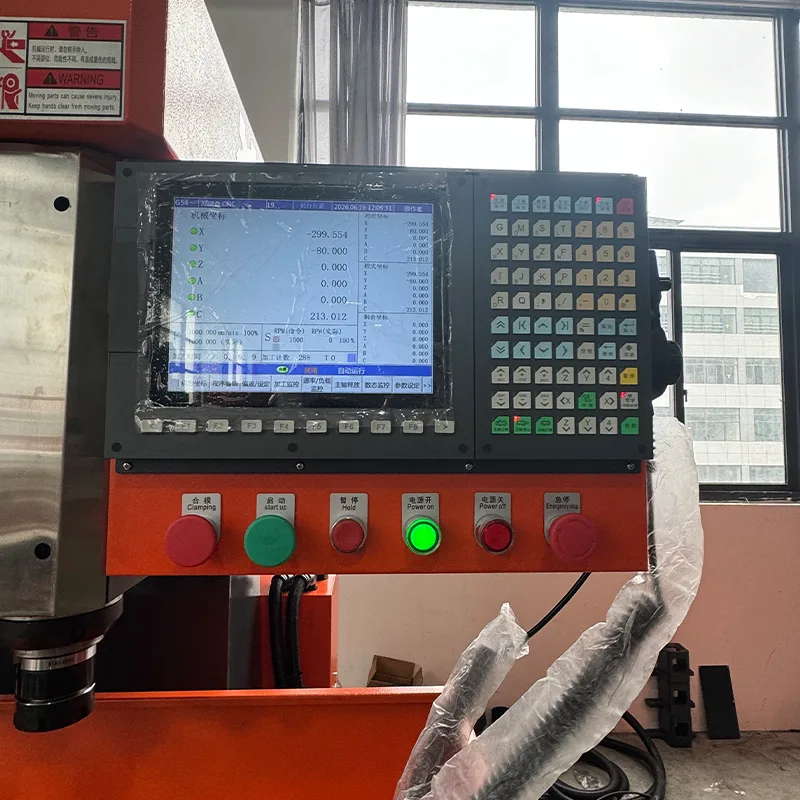

Jaký řídicí systém tento stroj používá?

Stroj používá řídicí systém Tchaj-wan Yitu s přátelským dialogem člověk-stroj pro snadné ovládání.
