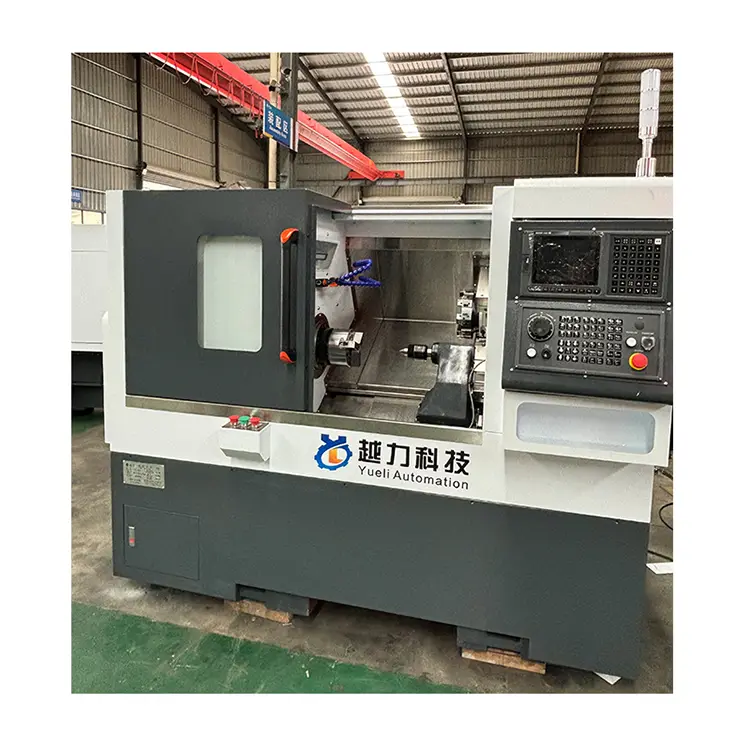

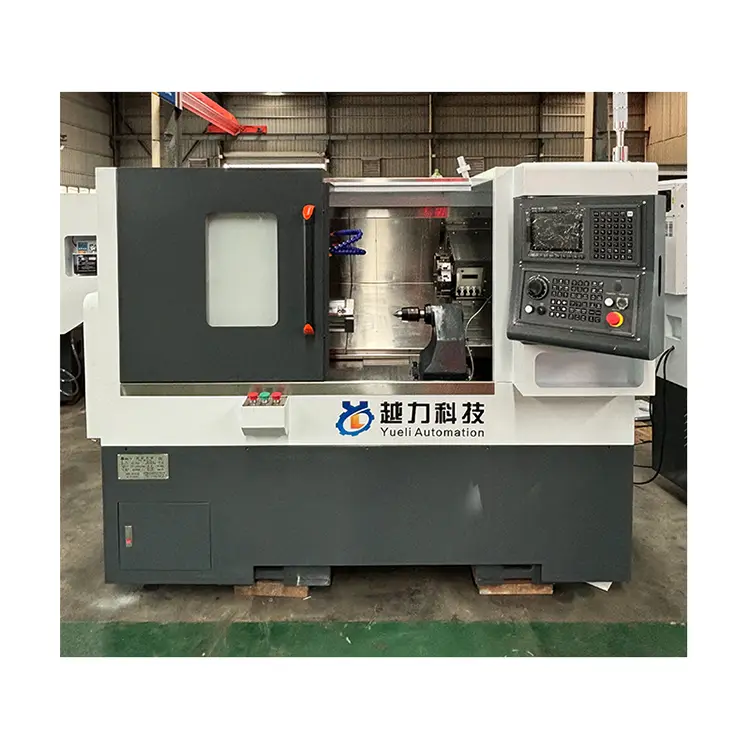

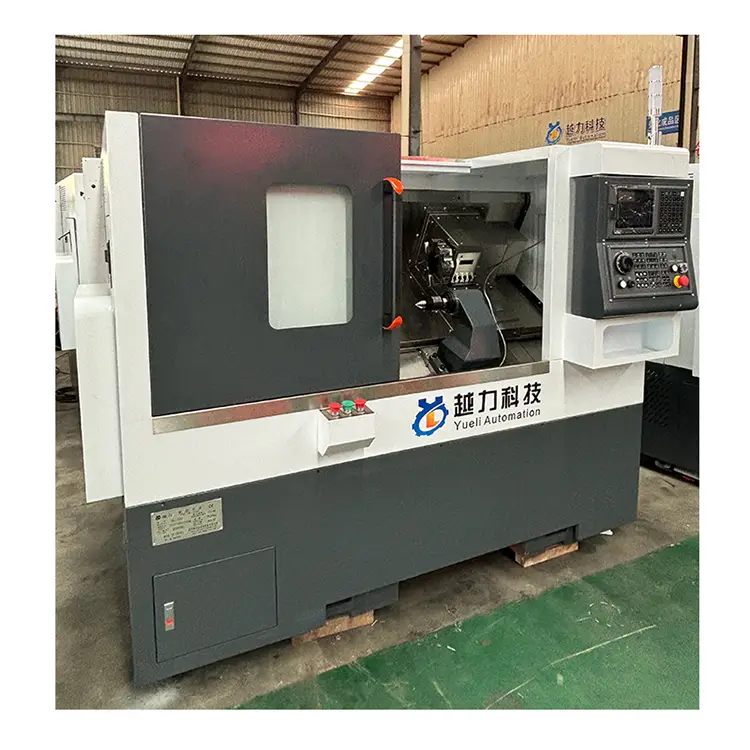

Nástroj věže ocas-top CNC soustruh

Sériové číslo

Projekt

Jednotka

Specifikace (rozměry)

 Poznámky

1

Velikost palubní desky dragní desky

mm

300*260

2

Cestování z osy z

mm

460

3

Cestování osy x

mm

200

4

Maximální rotace

mm

450

5

Vzdálenost od středu hlavní hřídele k povrchu stolu tažného desky

mm

63

6

Vzdálenost od země do středu hlavního hřídele

mm

1050

7

Maximální délka zpracování

mm

380 (včetně Chuck)

Vezměte jako příklad Acer LQ63/80-220-8T

8

Maximální průměr otáčení

mm

375

9

Model vřetena (průměr vřetena)

mm

A2-5 (170)

10

Rychlost vřetena

RPM

0-5000

11

Specifikace X.Z Specifikace šroubu

32*10/32*10

12

Specifikace X Guide Rail

30 válců

4 Slider-Normální

13

Z Průvodce železniční specifikace

30 válců

4 prodloužení jezdce

14

Metoda připojení hlavního motoru X.Z

Synchronizační páska / přímé připojení / přímé připojení

15

X.Z Motor Flange/Stop

mm

130/110

16

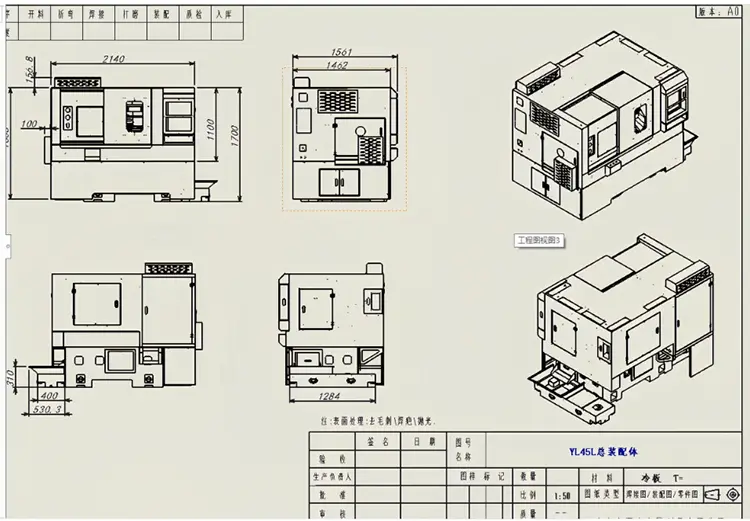

Rozměry optického stroje (délka, šířka, výška)

mm

1875*1021*1263

17

Hmotnost

 tón

Asi 1,8 t

Neobsahuje vnitřní a vnější krycí nástroj Tower vřeteno

18

Metoda načítání nože

63 Servo Turret

19

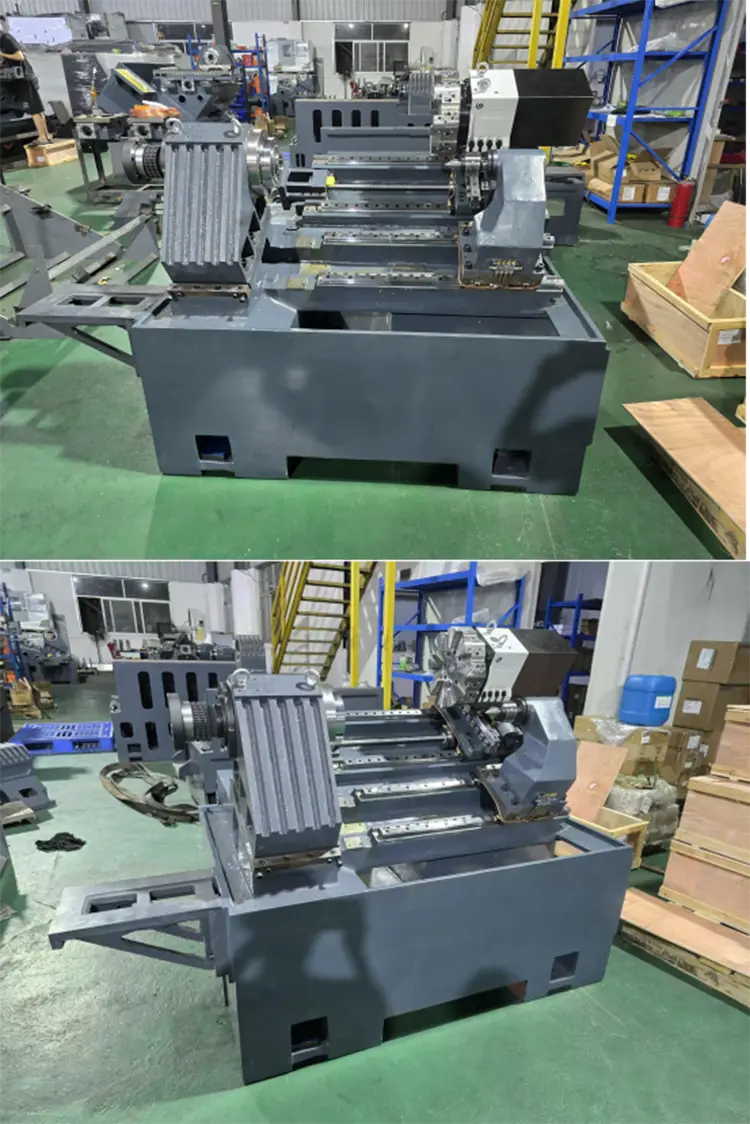

Forma a svah postele

Postel je nakloněna na 30 stupňů

20

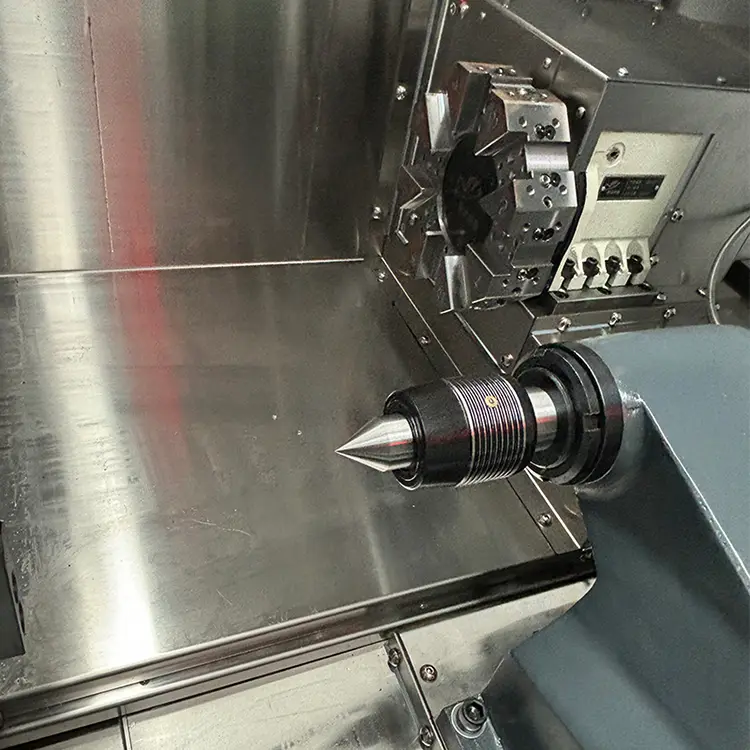

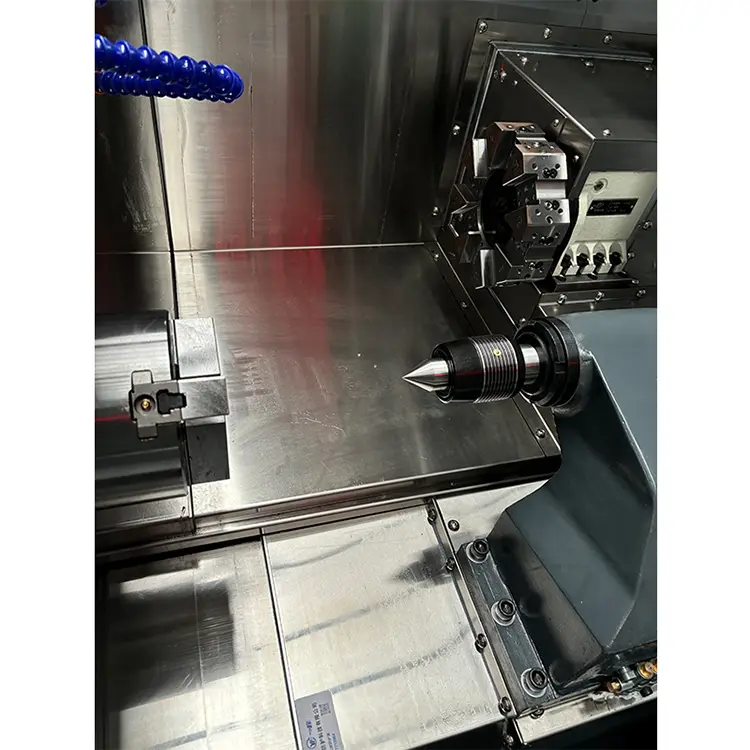

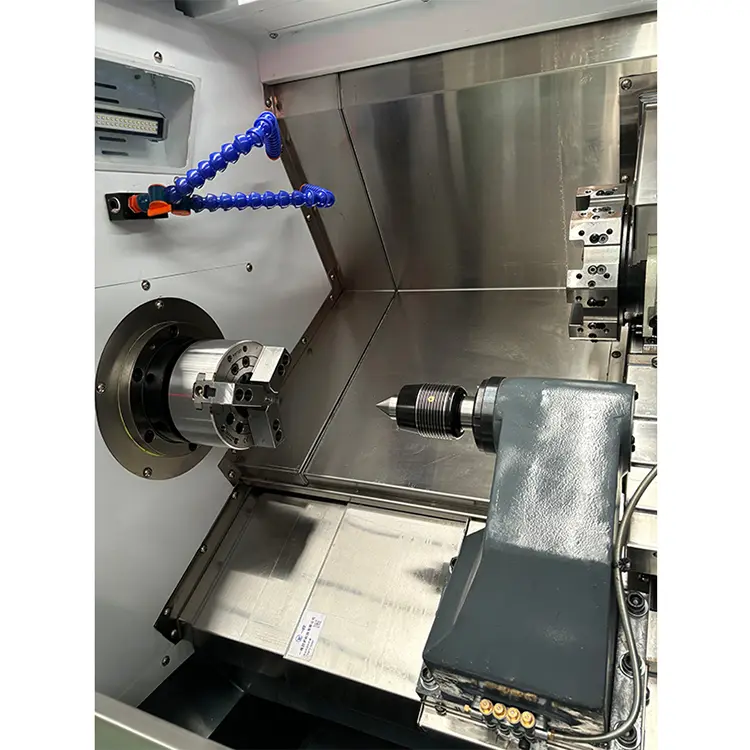

Ocas

Ocasní sedadlo drátěné tyče

21

Metoda pohonného pohonu ocasu

 Hydraulické krmivo

22

Itinerář sedadla ocasu

500

23

Model ocasu

Mossie 4
