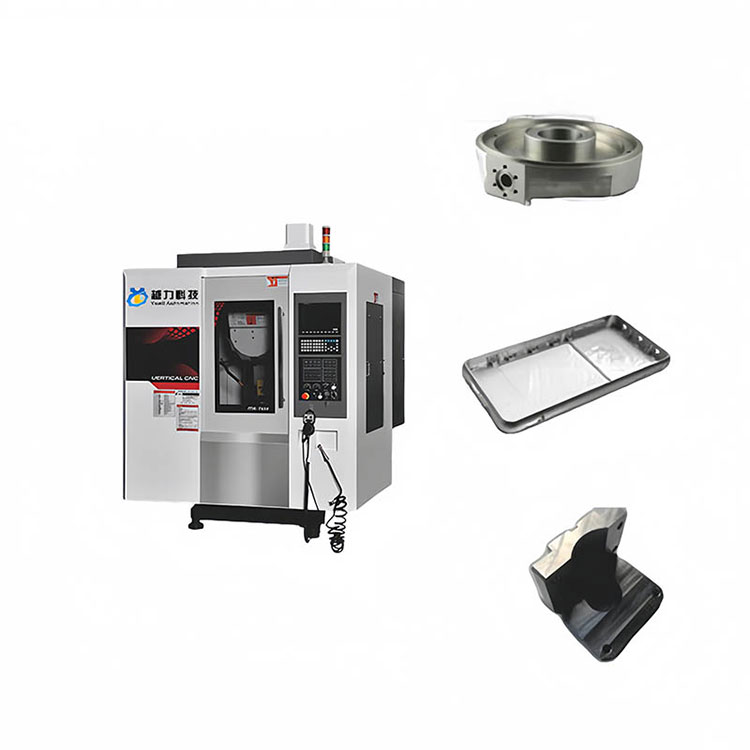

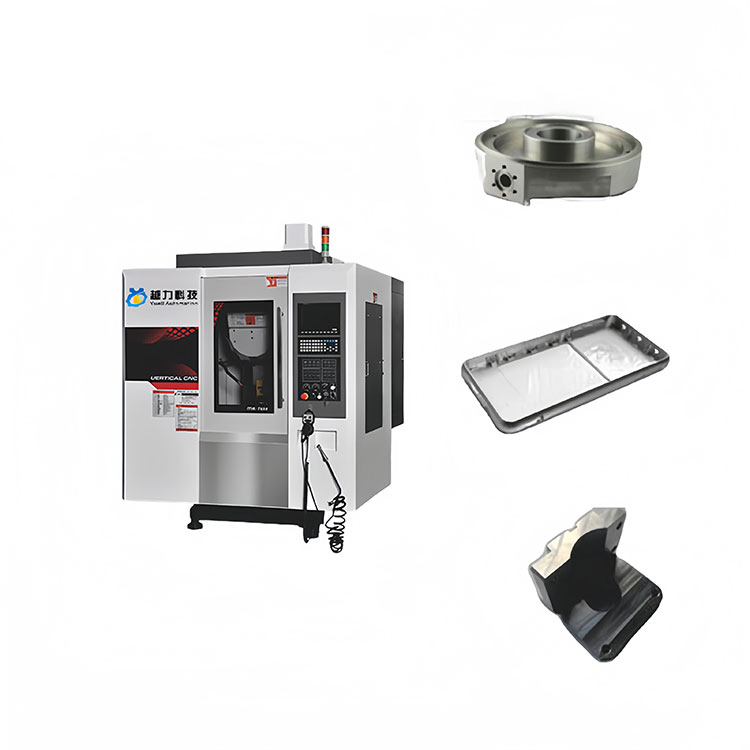

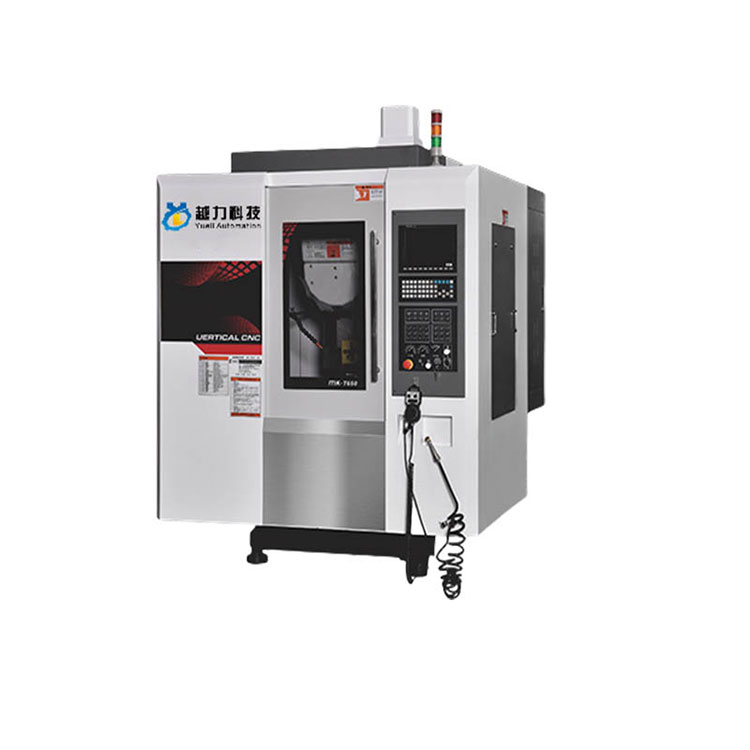

Jako jeden z profesionálních výrobců v Číně by vám YueLi rád poskytl vrtací a závitovací stroj. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.

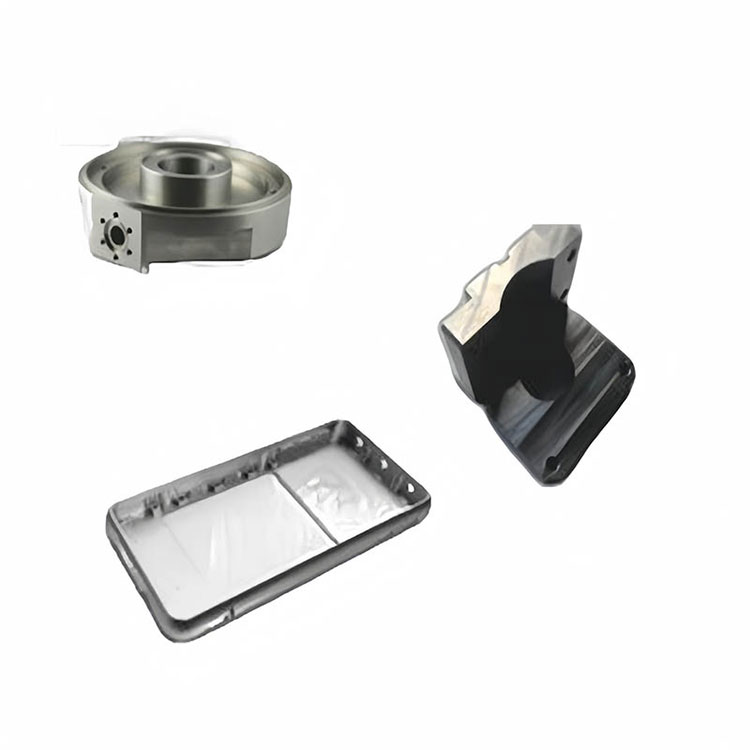

Specializuje se na zpracování malých porézních dílů a produktů. Je vhodný pro zpracování dílů mobilních telefonů, komunikačních zařízení, letectví, automobilových lokomotiv, přístrojů a měřidel, lehkého a textilního průmyslu, výroby elektronických zařízení a strojů, jakož i měděných, hliníkových elektrod a dalších zpracovatelských odvětví;
Hlavní konstrukce je vyrobena z vysoce pevné litiny a po žíhání a přirozeném stárnutí je přesnost lůžka odolná a stabilní, dlouho bez deformace;

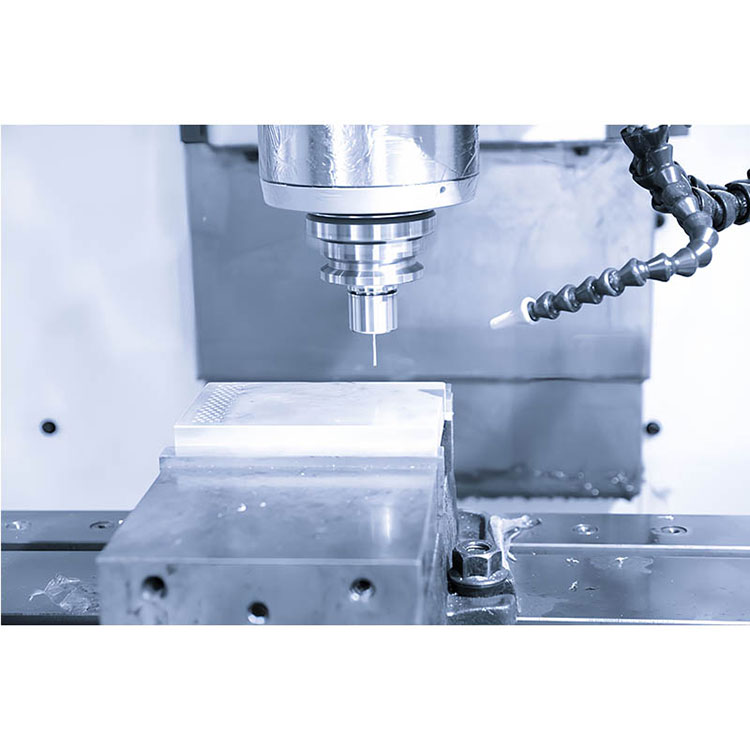

Přijměte vysoce přesné přímé spojovací vřeteno pro realizaci vysokorychlostního obrábění obrobku; Použití systému chlazení teploty oleje může snížit nárůst teploty způsobený vysokorychlostním otáčením vřetena, účinně zlepšit tepelné prodloužení vřetena a zlepšit přesnost obrábění;
Sklad upínacích nástrojů slouží ke zlepšení rychlosti výměny nástrojů a přesnosti obráběcího stroje a kapacita skladu nástrojů je 16 nebo 21 kusů;
Základna trupu využívá konstrukci zadní šikmé konstrukce, která snadno čistí odpad uvnitř obráběcího stroje;
Konstrukční řešení vysokého sloupu zvyšuje vzdálenost mezi předním koncem vřetena a pracovním stolem, což je vhodnější pro instalaci a aplikaci součástí čtvrté hřídele a rozšiřuje oblast zpracování.
Mazání kolejí automatická maznice, přerušované časování kvantitativní řízení vstřikování oleje, trvalé mazání pohyblivých částí;
Mechanický parametr |
jednotka |
T650 |
T850 |
T1000 |
T1200 |
Tříosé cestování |
mm |
600×480×350 |
800×500×420 |
1000×500×450 |
1200×550×500 |
Velikost stolu |
mm |
650x475 |
1000x500 |
1300x550 |
1100x500 |
T-drážka |
mm |
5-18x80 |
4-16x100 |
5-18x80 |
5-18x100 |
Maximální nosnost stolu |
kg |
300 |
500 |
600 |
700 |
Vzdálenost od čelní plochy vřetena k pracovní ploše |
mm |
150~500 |
140~560 |
150~600 |
150~650 |
Vzdálenost od středu vřetena k vodicí kolejnici sloupu |
mm |
541 |
580 |
580 |
605 |
Specifikace kolejnice osy X |
mm |
35 |
35 |
35 |
30 |
Specifikace kolejnice osy Y |
mm |
30 |
35 |
35 |
35 |
Specifikace kolejnice osy Z |
mm |
35 |
35 |
35 |
35 |
Specifikace šroubů X/Y/Z |
mm |
32x16 |
36x16 |
36x16 |
36x16 |
Specifikace vřetena |
|
BT30/φ 100 |
BT30/φ 100 |
BT30/φ 100 |
BT30/φ 100 |
Maximální otáčky vřetena |
ot./min |
20000 |
20000 |
20000 |
20000 |
Výkon vřetena |
kw |
5.5 |
5.5 |
5.5 |
7.5 |
Výkon tříosého motoru X/Y/Z |
kw |
1,5/1,5/3 |
2/2/3 |
2/2/3 |
2/2/3 |
X/Y/Z Vysoká maximální rychlost |
m/min |
48 |
48 |
48 |
48 |
X/Y/Z Maximální řezná rychlost |
mm/min |
10000 |
10000 |
10000 |
10000 |
Tříosá přesnost polohování |
mm |
±0,003/300 |
±0,003/300 |
±0,003/300 |
±0,003/300 |
Přesnost opakovaného polohování ve třech osách |
mm |
±0,002/300 |
±0,002/300 |
±0,002/300 |
±0,002/300 |
Specifikace tlaku vzduchu |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
Velikost stroje |
mm |
1770×2300×2100 |
2300×2200×2500 |
2600×2500×2800 |
3000×2800×3000 |
Hmotnost stroje |
T |
3.2 |
4.5 |
5.3 |
6.5 |
1, litina vysokoteplotní pecí a ošetřením stárnutím déle než šest měsíců.
2, přísný proces montáže (sestavení kolejnice, montáž vodících šroubů, montáž ložisek atd.).
3, vynikající technologie škrábání (škrabka motoru, škrabka na konci vřetena, povrchová škrabka pro instalaci sloupců).
4, vědecká produkce, sledovatelnost celého procesu systému řízení jakosti.
1. Při detekci chyby stoupání lze současně testovat přímost vodicí kolejnice lineární osy ve směrech XX a YY.
2, zajistit přesnost obrábění a montáže každé části obráběcího stroje. Měří se formální přesnost polohování a přesnost opakovaného polohování obráběcího stroje.
3, celý stroj detekuje přesnost vertikálního stupně vřetena a roviny stolu a přesnost musí být zajištěna v rozmezí 0,01 mm.
4. Vertikálnost vodicí lišty v ose Z a pracovního stolu je detekována celým strojem a přesnost je zaručena v rozmezí 0,01 mm.
5. Stroj detekuje svislost vodicí kolejnice osy XY, vyžaduje přesnost do 0,005 mm.
