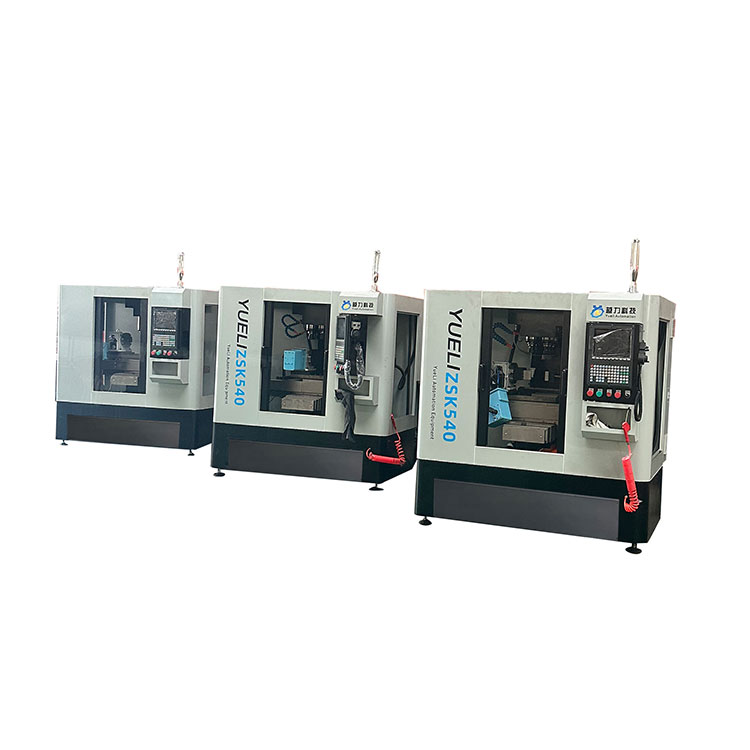

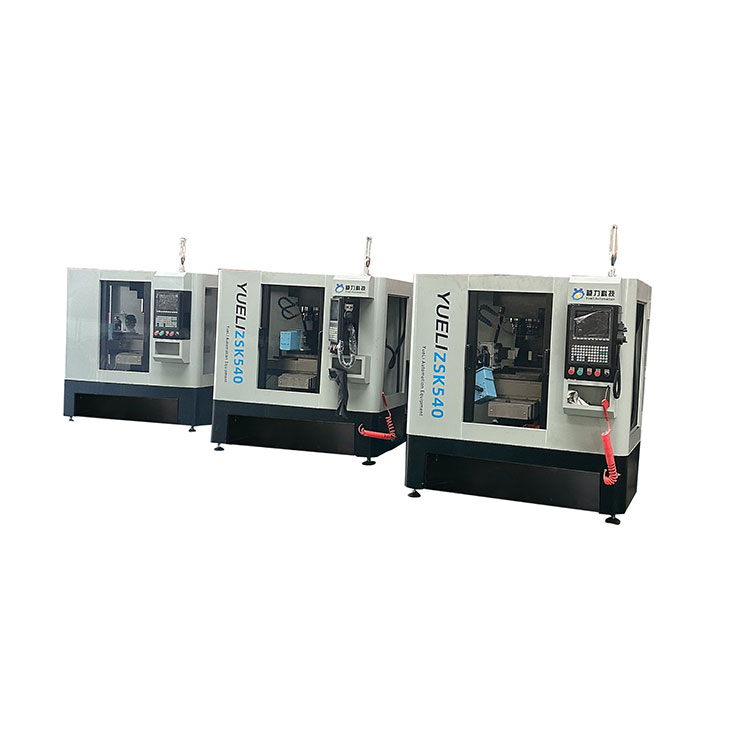

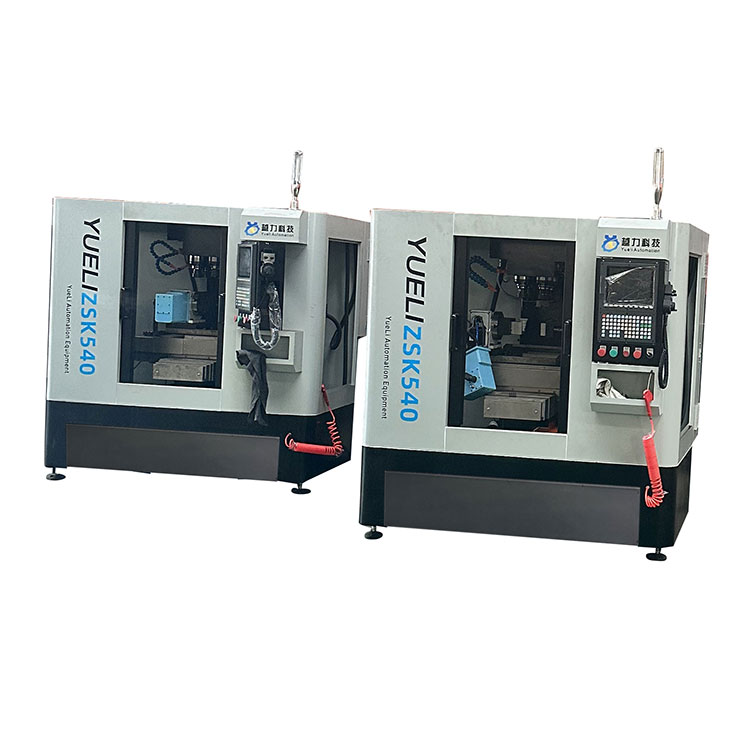

Vertikální tříosé vrtání závitořezné obráběcí centrum
  • Vertikální tříosé vrtání závitořezné obráběcí centrumVertikální tříosé vrtání závitořezné obráběcí centrum
  • Vertikální tříosé vrtání závitořezné obráběcí centrumVertikální tříosé vrtání závitořezné obráběcí centrum
  • Vertikální tříosé vrtání závitořezné obráběcí centrumVertikální tříosé vrtání závitořezné obráběcí centrum
  • Vertikální tříosé vrtání závitořezné obráběcí centrumVertikální tříosé vrtání závitořezné obráběcí centrum

Vertikální tříosé vrtání závitořezné obráběcí centrum

YueLi jsou výrobci a dodavatelé vertikálních tříosých obráběcích center pro vrtání závitů v Číně.

Odeslat dotaz

Popis výrobku

Vertikální tříosé vrtací obráběcí centrum závitování (pro ventily, vodovodní potrubí, sprchy)



1. HUST CNC systém; dotyková obrazovka rozhraní člověk-stroj, přátelský dialog, intuitivní programování a snadné ovládání. Obyčejní lidé se to rychle naučí.

2. Čtyřosé funkce CNC jsou: všechny čtyři osy mohou vrtat, závitovat, frézovat a stříbřit posuv kuličkového šroubu. Je vybaven hlavním servomotorem o výkonu 5,5 kW pro realizaci tuhého závitování systému. Dodává se s frekvenčním měničem a může být plynulá. Regulace rychlosti také zajišťuje přesnost zpracování.





Přehled funkcí:


1. HUST CNC systém; dotyková obrazovka rozhraní člověk-stroj, přátelský dialog, intuitivní programování a snadné ovládání. Obyčejní lidé se to rychle naučí.

2. Čtyřosé funkce CNC jsou: všechny čtyři osy mohou vrtat, závitovat, frézovat a stříbřit posuv kuličkového šroubu. Je vybaven hlavním servomotorem o výkonu 5,5 kW pro realizaci tuhého závitování systému. Dodává se s frekvenčním měničem a může být plynulá. Regulace rychlosti také zajišťuje přesnost zpracování.

3. Pneumatické komponenty dovezené z Jižní Koreje.

4. Pracovní stůl a střední podpěra jsou vybaveny stříbrnými válečkovými drátěnými kalibry a válečkovými šrouby pro dosažení náročného řezání.

5. Digitálně řízené polohování, vysoká opakovatelnost přesnosti polohování a rychlé nastavení nástroje.

6. Operace je pohodlná a rychlá, umožňuje jedné osobě mít více strojů, což výrazně snižuje náklady na pracovní sílu a pracovní náročnost.

7. Vybaveno plně uzavřeným ochranným krytem pro udržení čistoty a pořádku v dílně


Mechanické parametry:



Specifikace jména

50 tříosá lineární kolejnice

název parametru

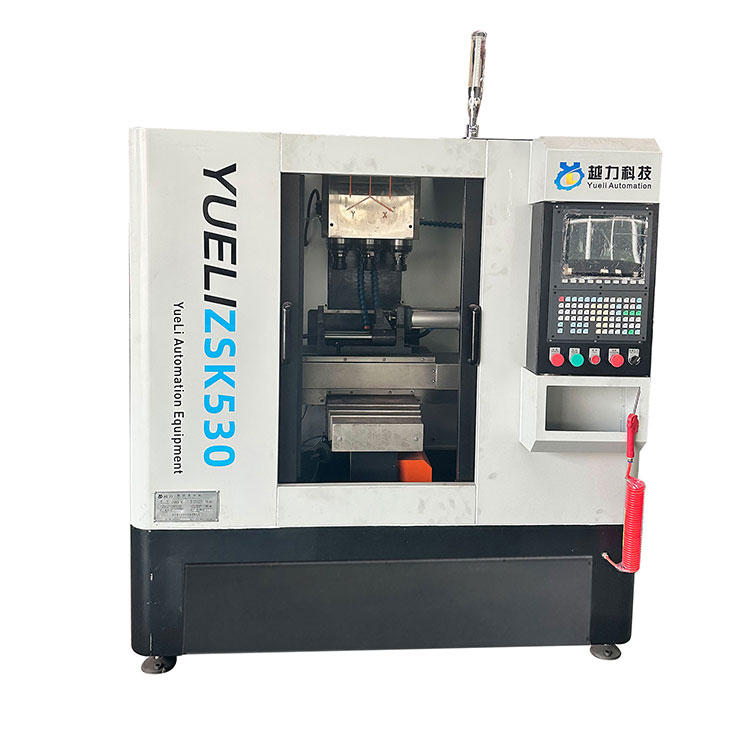

ŽSK 530

Maximální zdvih osy X (šroub) mm

400 mm

Maximální zdvih v ose Y mm

280 mm

Průměr pouzdra vřetena mm

105 mm

Kužel vřetena

BT40

Z1/Z2/Z3/Z4 maximální zdvih mm

110 mm

Vzdálenost vřeten mm

120 mm

Konec vřetena k pracovnímu stolu mm

250/500 mm

Vzdálenost mezi osou vřetena a vodicí lištou lože mm

250

Maximální průměr vrtání mm

50 mm

Maximální průměr závitu mm

50 mm

Otáčky vřetena r/min

0-3000 ot./min

Výkon motoru vřetena KW

5,5 kW

Celkové rozměry LWH:

1700*1850*2250

Čistá hmotnost obráběcího stroje KG

1600 kg



Zpracování zobrazení produktu:



Produkční proces:

1 Litina byla renovována při vysokých teplotách a stárla déle než šest měsíců.

2 Přísný proces montáže (sestavení kolejnice, montáž šroubů, montáž ložisek atd.)

3   Vynikající technologie škrábání (škrábání základny motoru, škrábání čela vřetena, škrábání povrchu montáže na sloup).

4、  Vědecký systém kontroly výroby a kvality s plnou sledovatelností.

Zajištění kvality


1. Při provádění detekce chyby stoupání lze současně detekovat přímost lineární vodicí kolejnice ve směru xx a yy, aby byla zajištěna přesnost zpracování a montáže každé součásti obráběcího stroje. Byla měřena skutečná přesnost polohování a opakovaná přesnost polohování obráběcího stroje.

2. Celý stroj detekuje svislost vřetena a přesnost pracovní roviny a musí být v rozmezí 0,03 mm.

3. Celý stroj detekuje kolmost mezi vodicí lištou osy z a obrobkem a je nutné zajistit, aby byla v rozmezí 0,03 mm.

4 Celý stroj detekuje svislost vodicí kolejnice osy xy a vyžaduje se přesnost v rozmezí 0,01 mm.




Oblasti použití


Je vhodný pro zpracování malých a středních dávek složitých dílů, jako jsou malé a středně velké krabice, desky, desky, ventily, skořepiny, formy atd. Je široce používán v přesných dílech, přesných formách, 5G produktech, hardwaru , autodíly a lékařské vybavení. průmysl.

naše služba:

1. Odpovězte na svůj dotaz do 24 pracovních hodin.

2. Zkušení zaměstnanci zodpoví všechny vaše otázky plynulou angličtinou.

3. K dispozici je přizpůsobený design. UEM & UBM jsou vítáni.

4. Exkluzivní a jedinečné řešení mohou poskytnout našemu zákazníkovi naši dobře vyškolení a profesionální inženýři a zaměstnanci.

5. Našemu distributorovi poskytujeme speciální slevu a ochranu prodeje.

6. Profesionální továrna: Jsme výrobce, specializující se na výrobu všech druhů strojů již více než 20 let, konkurenceschopné s dobrým množstvím.

7.Vzorek: Můžeme odeslat vzorek na zkoušku do jednoho týdne, pokud je množství objednávky dostatečně velké. Poplatky za přepravu však obvykle platíte na vaší straně, poplatky budou vráceny, až budeme mít formální objednávku.

8.Jako poctivý prodejce vždy používáme vynikající suroviny, pokročilé stroje, kvalifikované techniky, abychom zajistili, že naše výrobky budou dokončeny ve vysoké kvalitě a stabilní funkci. Vítejte, kontaktujte nás nebo navštivte naši společnost.


naše společnost:


Quanzhou Yueli Automation Equipment Co., Ltd byla založena v roce 2013, která se rozkládá na ploše 3000 metrů čtverečních. Společnost sídlí v China Plumb Town - Nanan, Fujian. Jedná se o výrobní podnik vedený vrtacím závitořezným strojem, vrtacími závitovacími centry a vrtacím závitovacím frézovacím procesním centrem. Společnost se zavázala poskytovat služby v různých průmyslových odvětvích, jako je sanitární keramika, protipožární ventily, hardware, elektrický hardware, letecký průmysl, výroba strojů a tak dále.

Společnost Quanzhou Yueli Automation Equipment Co., Ltd se vyvinula z odvětví výroby jednoduchých montáží na výrobce obrábění, který shromažďuje výzkum a vývoj, výrobu, prodej a servis. Vlastní CNC portálovou kolejovou brusku, vyvrtávačku, frézovací, kopací, leštící stroj a další pokročilé testovací zařízení. Produkt naší společnosti pochází z prodejní a servisní sítě po celém čínském domácím trhu. Jsou exportovány do zahraničí a regionů.

Pokračujeme v inovacích a snažíme se o dokonalost našich produktů. Specializujeme se na kvalitu, zaměření na ducha, oddané služby, abychom získali trvalou podporu a hlubokou náklonnost od našich zákazníků.

I v budoucnu budeme dbát na potřeby uživatelů, neustále zlepšovat odbornou úroveň, kvalitu vědy a techniky. Vyhrajte trh s kvalitou. Jsme ochotni spojit ruce při vytváření naší skvělé budoucnosti.
